🔎 Beschreibung der Röhre: ECH11 (Variante Loewe/Opta Version 1) Inventarnummer: 06458
| Name | → ECH11 (Variante Loewe/Opta Version 1) 📺 Mit Video |
| Vergleichsname | → ECH11 → ECH11 (Ersatz von RSD) → ECH11 (Selbstbau / Notproduktion) → ECH11 (Variante Loewe/Opta Version 2) → ECH11 (Variante RFT) → ECH11G (Variante Telefunken Röhrenwerk Ulm) |
| Hersteller | → Loewe Radio |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,45 - Originalvariante 0,15 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol. |
| Informationen Röhrentyp | Glasvariante 1 der → ECH11 von Loewe/Opta Alle Varianten der → ECH11 |
| Informationen | Seltene Variante im Glaskolben |
| Kenn Nummer | 171 |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | L26 |
🔎 Beschreibung der Systeme für die Röhre: ECH11 (Variante Loewe/Opta Version 1)
| System 1 | System 2 | |
| Kathode | 8 | 8 |
| Gitter 1 | 4 | 7 |
| Gitter 2 | 6 | |
| Gitter 3 | 4 | |
| Gitter 4 | 6 | |
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 5 | 1 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 2, 3 | 2, 3 |
| Abschirmung | 8 | 8 |
| Funktion | → Oszillator |
→ Mischroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

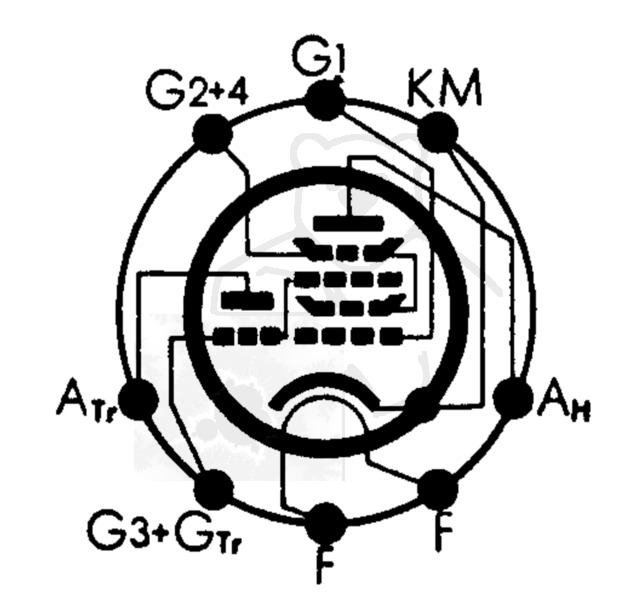

🔎 Sockelschaltung der ECH11 (Variante Loewe/Opta Version 1)
.jpg)
Bildquelle: Telefunken Datenblatt
🔎 YouTube Video zu ECH11 (Variante Loewe/Opta Version 1)
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/uKVl16MVOCY (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: ECH11 (Variante Loewe/Opta Version 1)
Anwendung ECH11.pdf (265 kB)
Datenblatt ECH11 Philips.pdf (48 kB)
Datenblatt ECH11 RFT.pdf (97 kB)
Datenblatt ECH11 Telefunken.pdf (1221 kB)
Pruefkarte ECH11 - Karte 1 - Funke W19 Roehrenpruefer.pdf (153 kB)
Pruefkarte ECH11 - Karte 2 - Funke W19 Roehrenpruefer.pdf (157 kB)
Pruefkarte ECH11 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (198 kB)
Pruefkarte ECH11 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (205 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: ECH11 (Variante Loewe/Opta Version 1)

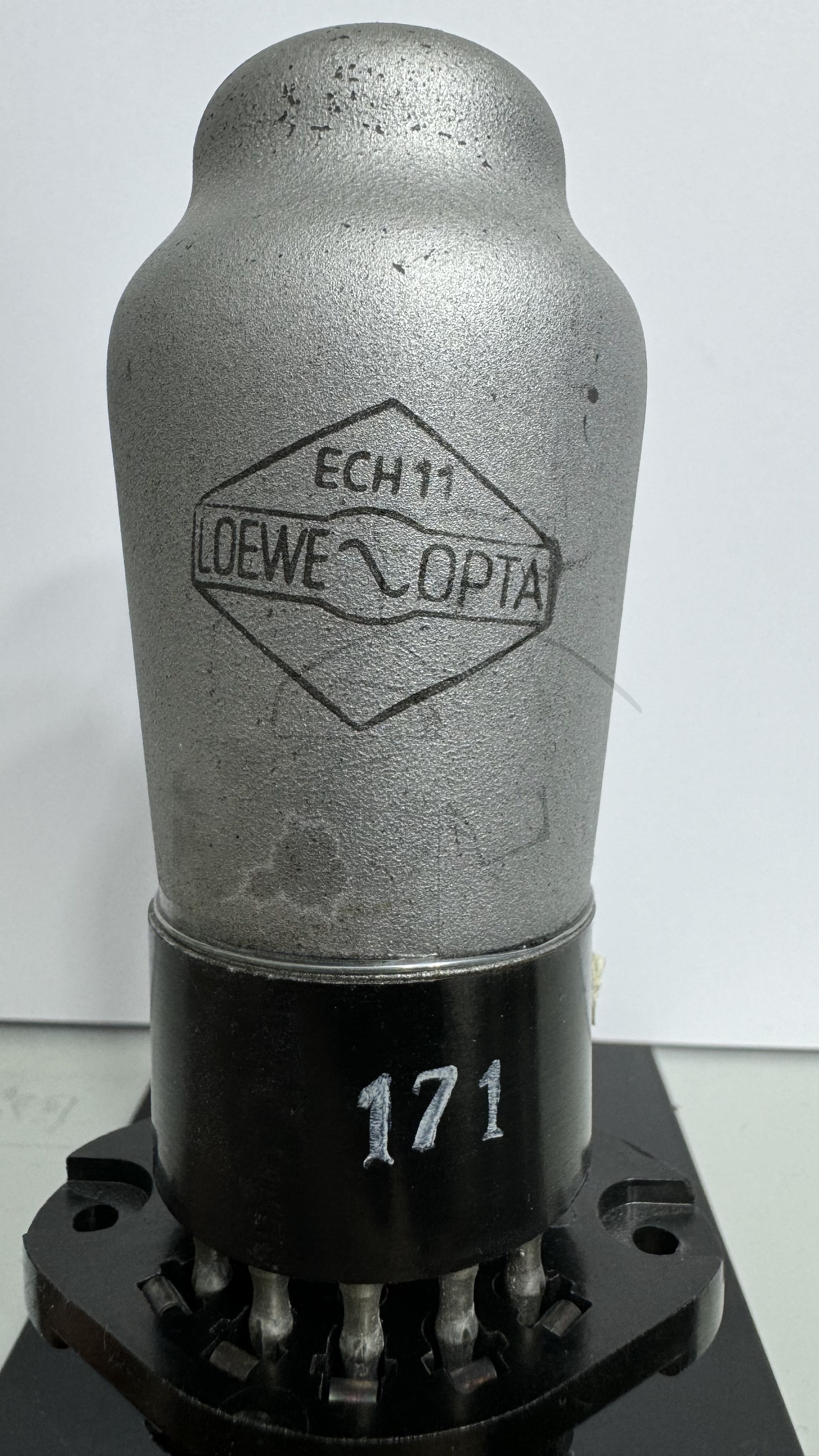

Röhre ECH11 Glasvariante 1 von Loewe-Opta #6458 Bild 1
Röhre ECH11 Glasvariante 1 von Loewe-Opta #6458 Bild 2

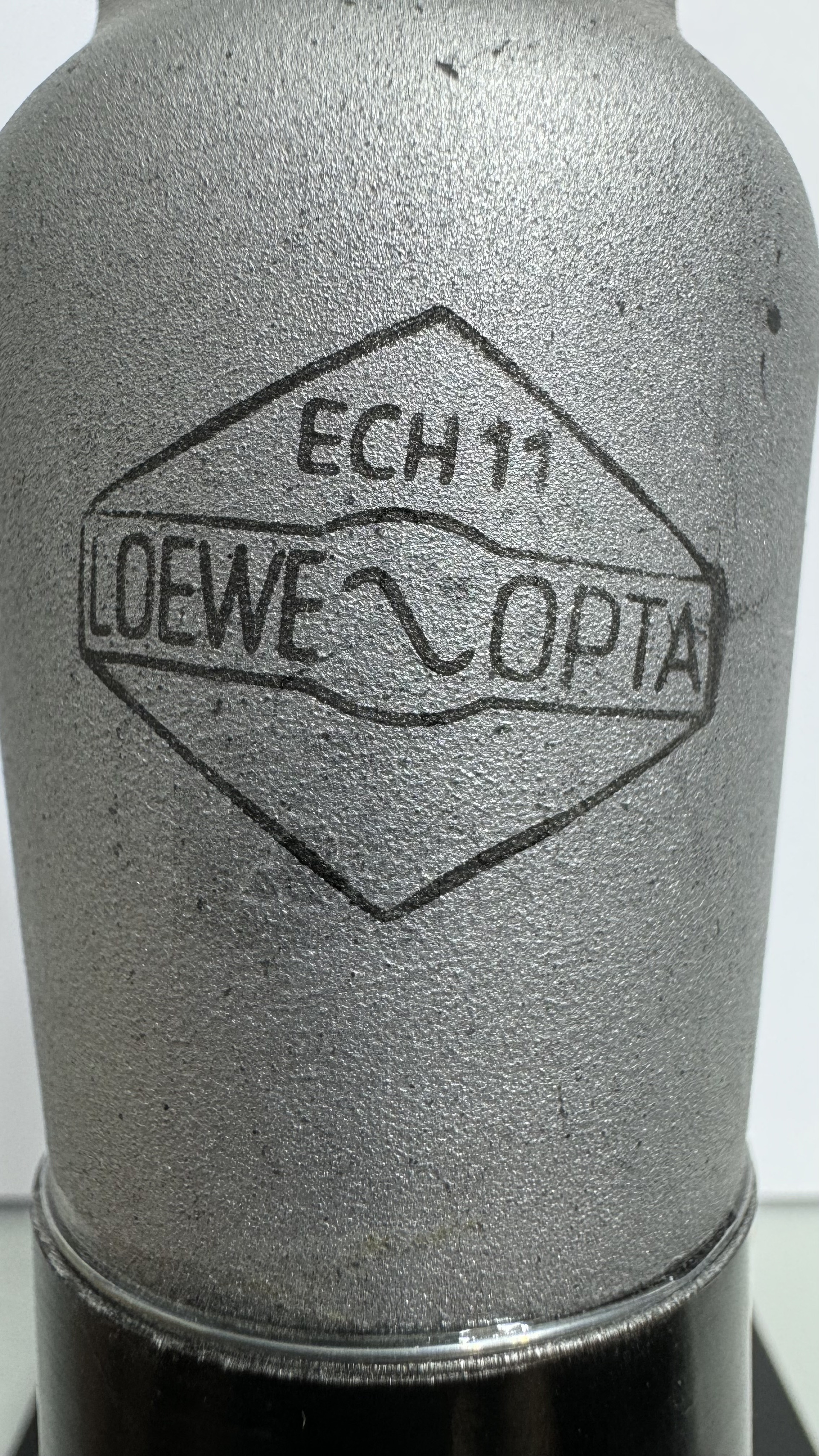

Röhre ECH11 Glasvariante 1 von Loewe-Opta #6458 Bild 3
