Daten und Bilder der Röhre: RE86

🔎 Beschreibung der Röhre: RE86 Inventarnummer: 06429

Name	→ RE86
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	1,1 - 1,4
Heizstrom (Ampère)	0,25
Art der Heizung	Direkt

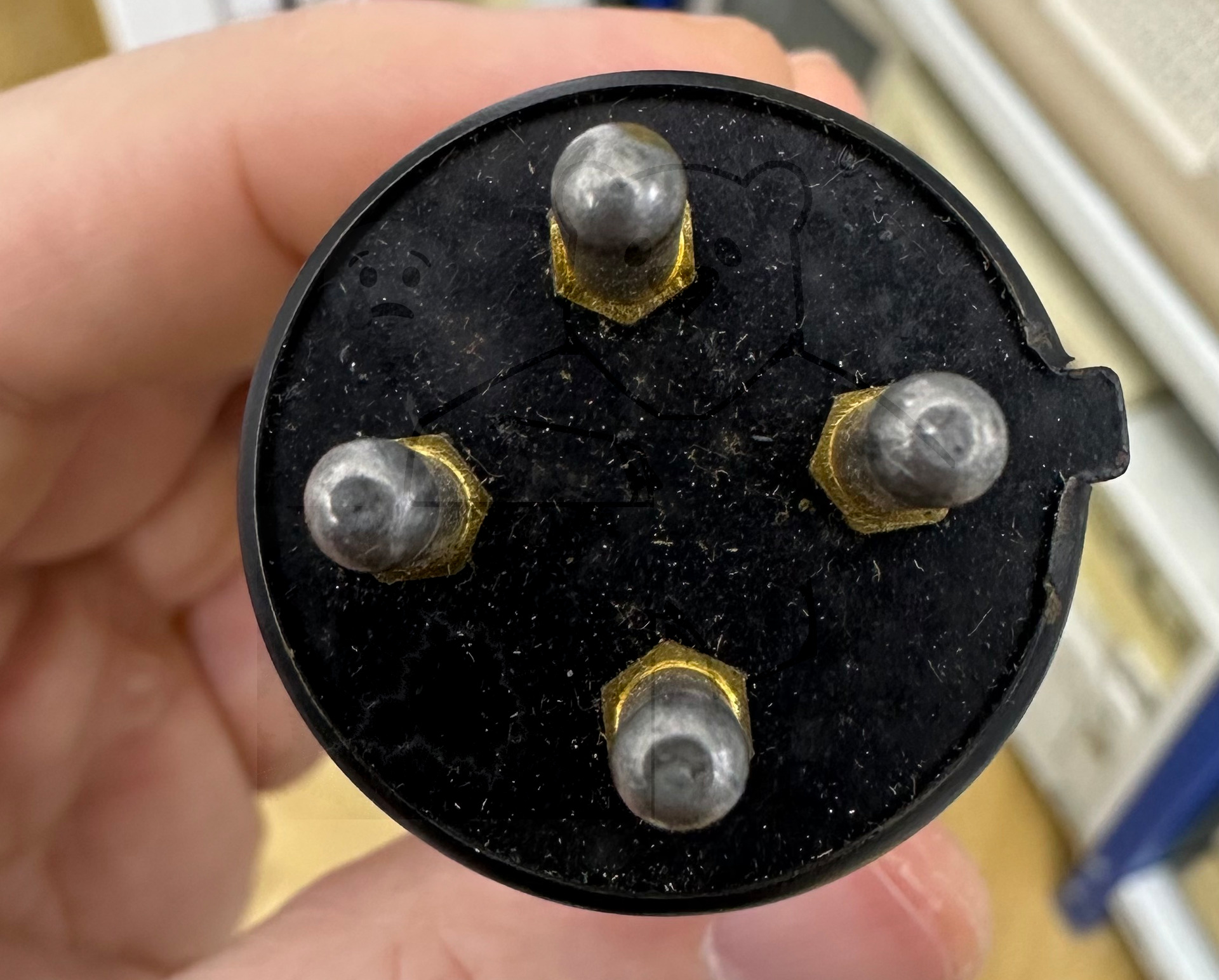

Röhren mit Sockel	→ Informationen zum Sockel: Telefunkensockel, 4pol. (4 Stifte) → Liste aller Röhren mit: Telefunkensockel, 4pol. (4 Stifte)
Informationen Röhrentyp

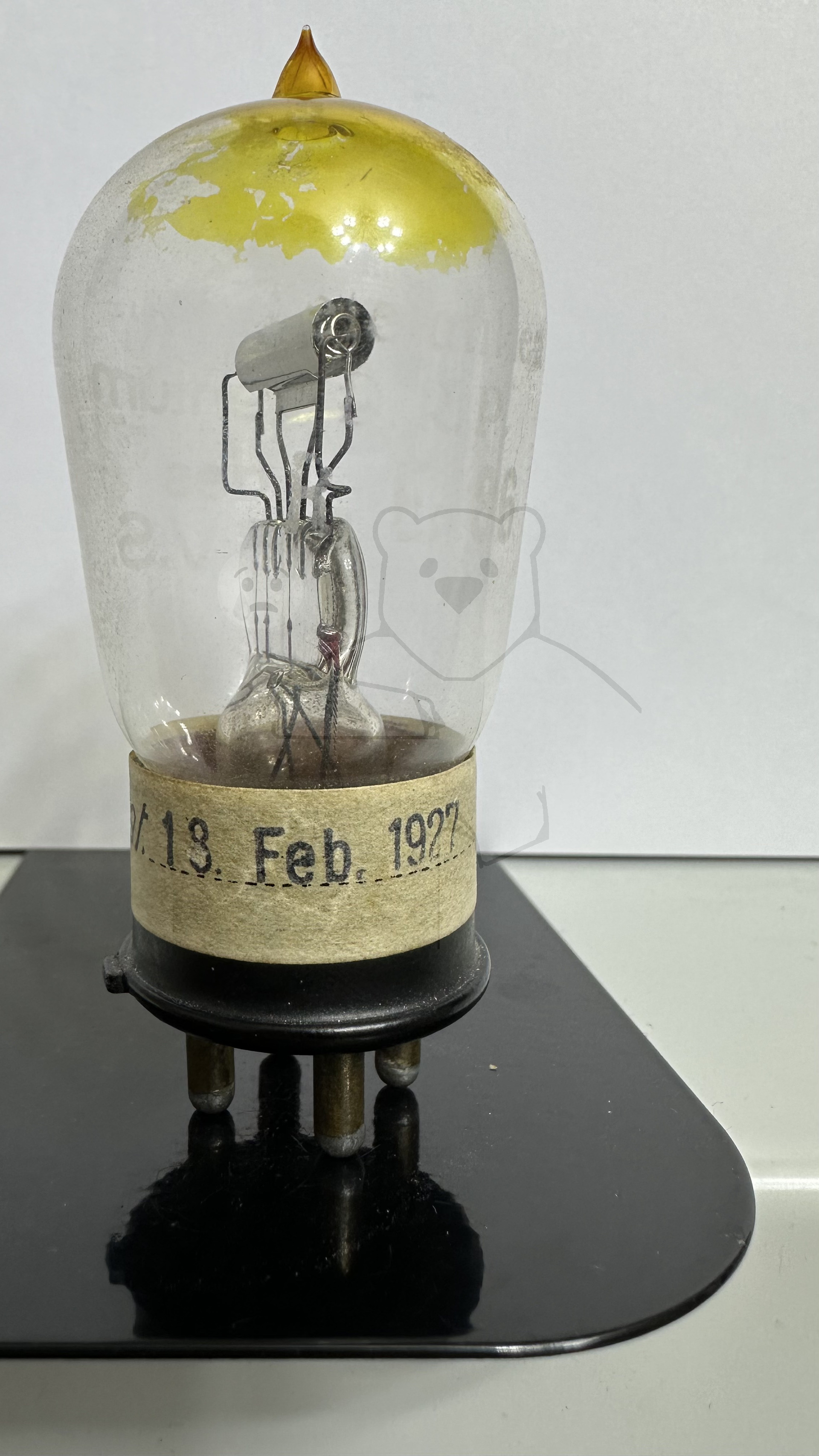

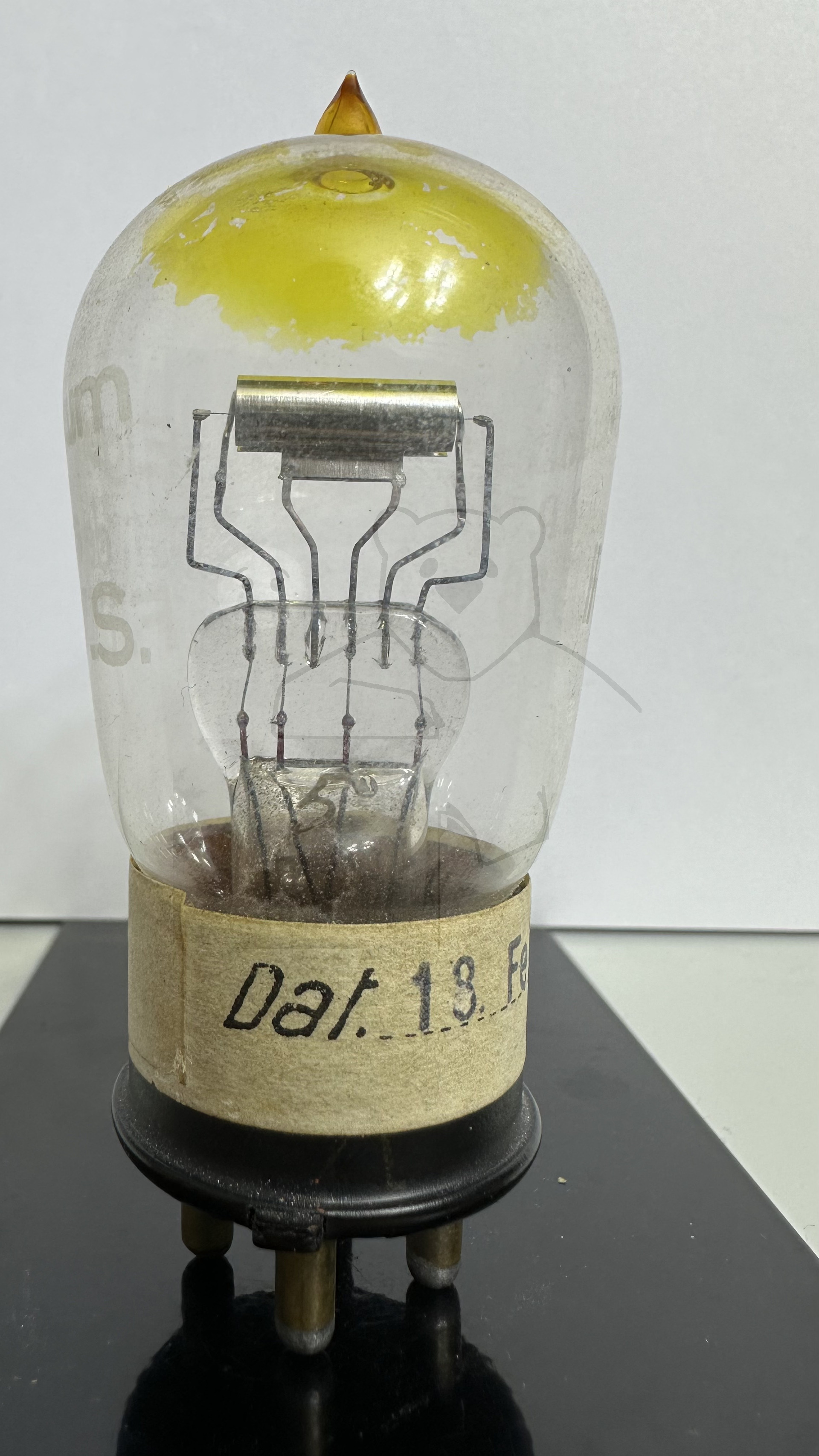

Informationen	Eigentum des F.T.V.S. - Getestet am 18. Feb. 1927
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L15

🔎 Beschreibung der Systeme für die Röhre: RE86

	System 1
Kathode	1
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Audion

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RE86

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RE86
Datenblatt RE86 Telefunken.pdf (540 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
