đ Beschreibung der Röhre: AC101 Inventarnummer: 06422
| Name | â AC101 |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 4 |
| Heizstrom (AmpĂšre) | 0,65 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Europa, 5pol. â Liste aller Röhren mit: Europa, 5pol. |
| Informationen Röhrentyp | |
| Informationen | Reichsautozug âDeutschlandâ MĂŒnchen 33 â Röhre ist vollwertig nach den PrĂŒfbedingungen des RAZ 15.7.43 |
| Kenn Nummer | |
| Ătz- Produktionscode | rz |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | Reichsadler Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Ănderung | |
| Lager | L15a |
đ Beschreibung der Systeme fĂŒr die Röhre: AC101
| System 1 | |
| Kathode | 5 |
| Gitter 1 | Kappe |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | 4 |
| Funktion | â Niederfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der AC101
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: AC101
Datenblatt AC100 AC101 Telefunken [www.tubedata.info].pdf (265 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: AC101

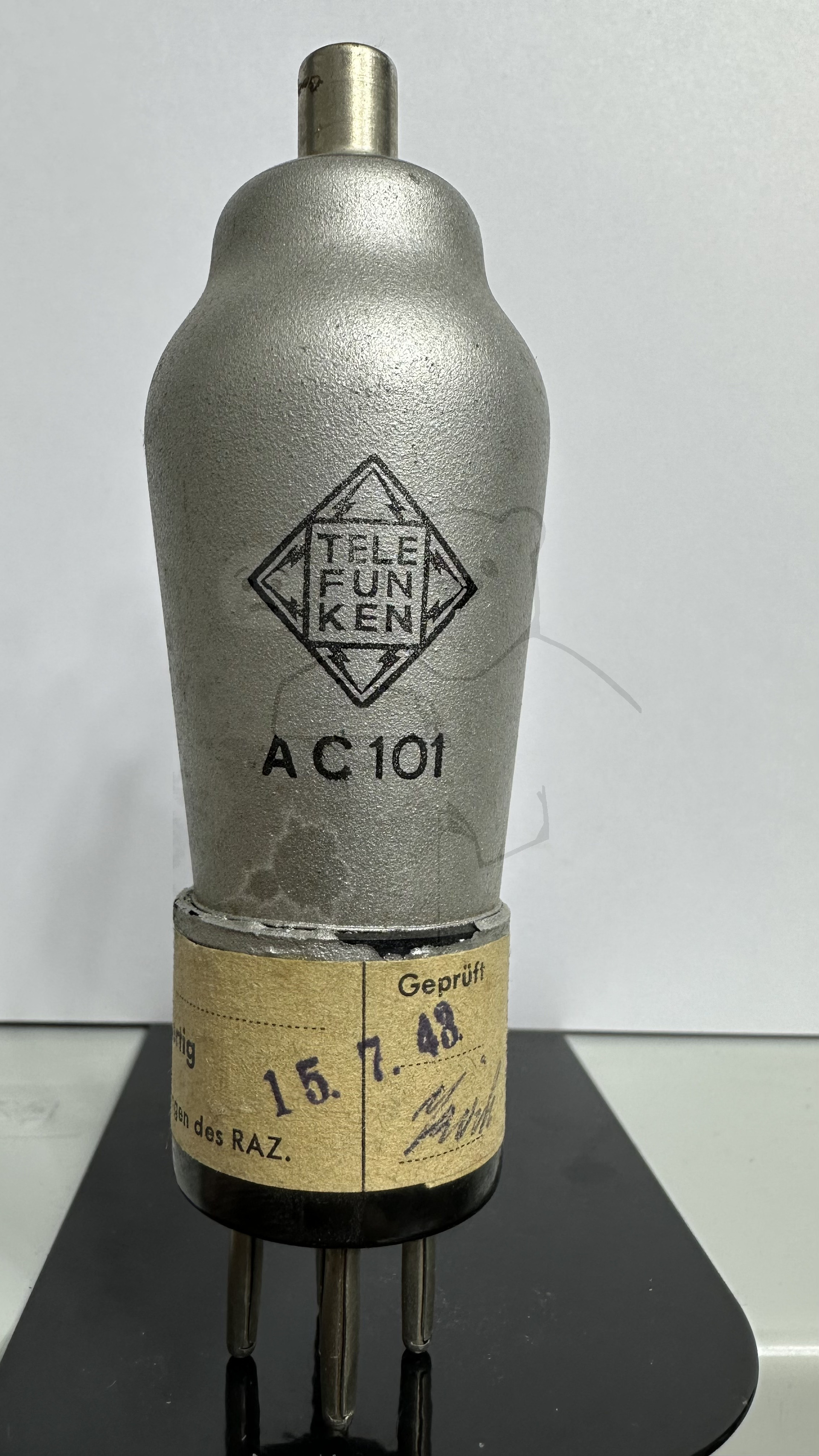

Röhre AC101 #6422 Bild 1

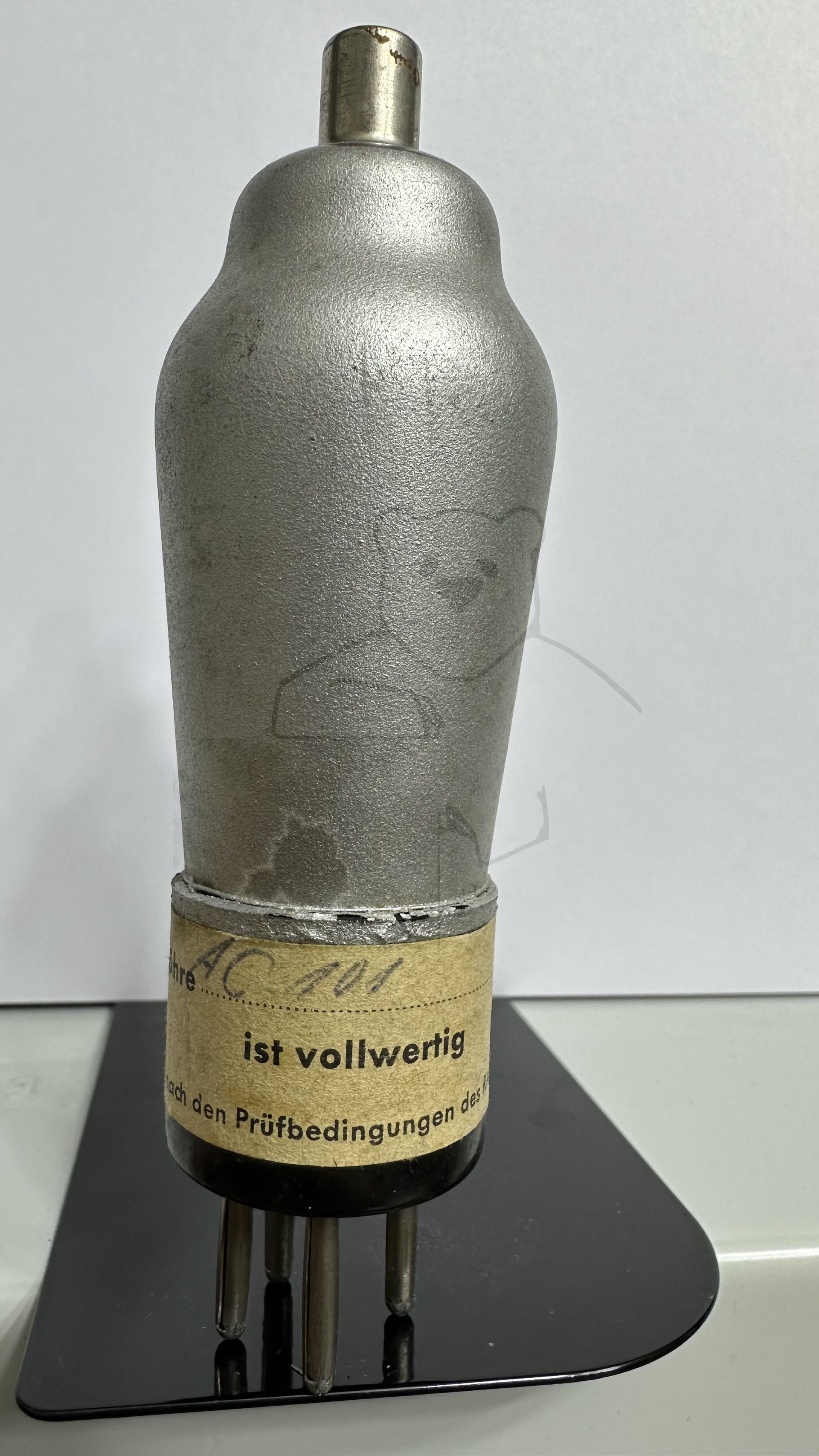

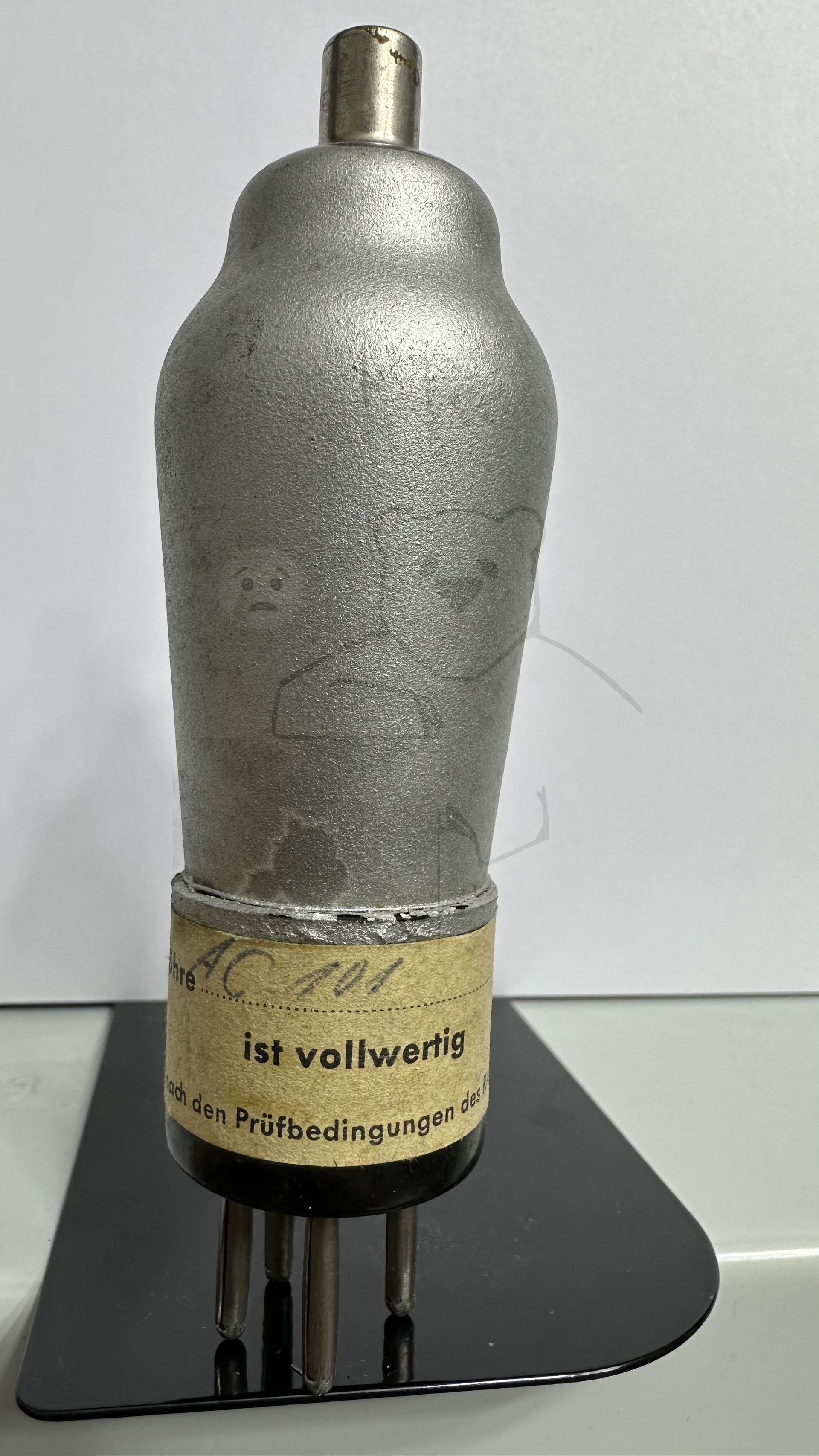

Röhre AC101 #6422 Bild 2

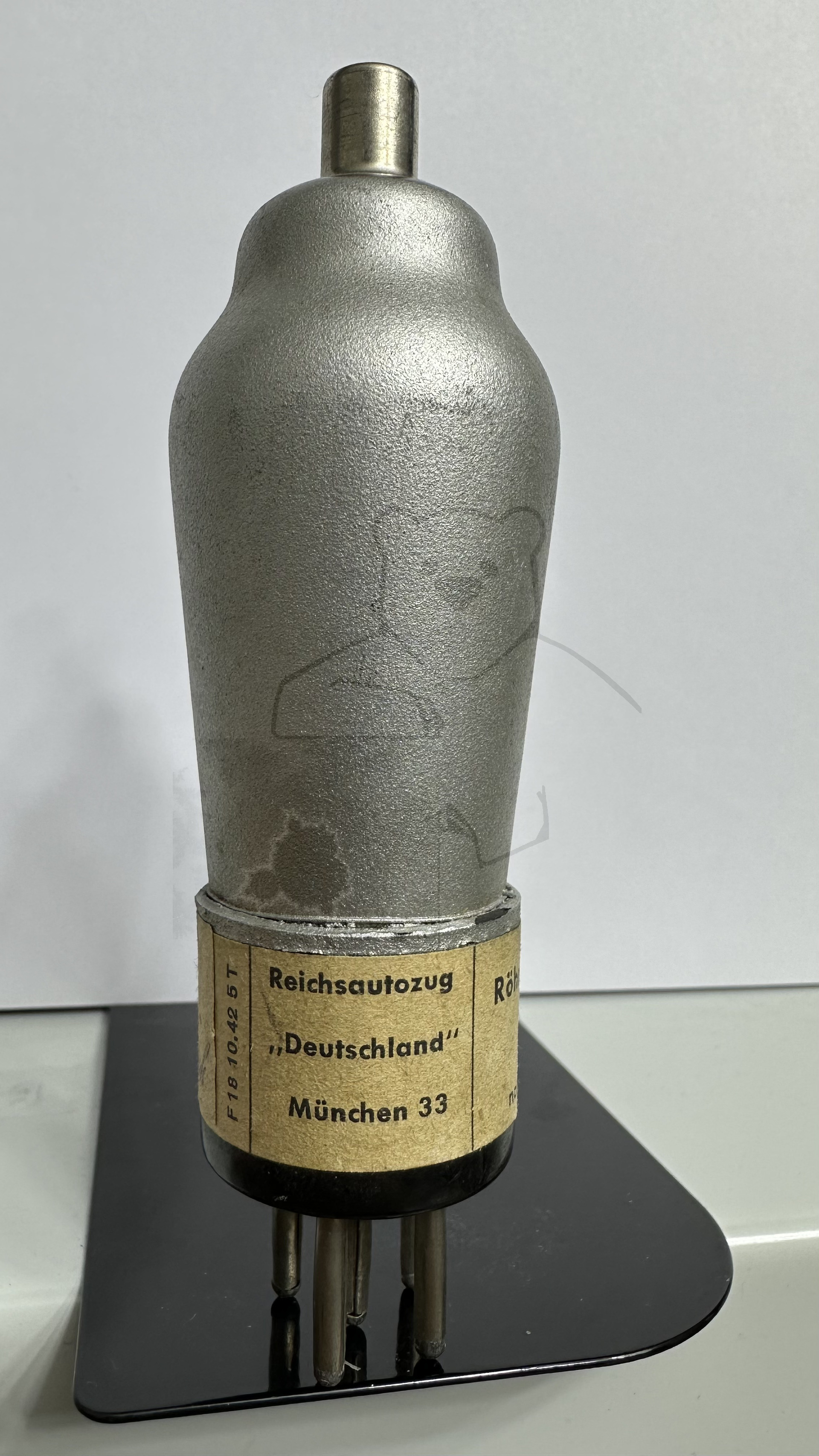

Röhre AC101 #6422 Bild 3
