Daten und Bilder der Röhre: DG3-2

🔎 Beschreibung der Röhre: DG3-2 Inventarnummer: 06413

Name	→ DG3-2 📺 Mit Video
Vergleichsname
Hersteller	→ Valvo
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,65
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode	DI
Serien Nummer	16508
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L21

🔎 Beschreibung der Systeme für die Röhre: DG3-2

	System 1
Kathode
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Bildroehre, Elektrostatische Ablenkung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der DG3-2

Bildquelle: Philips Datenblatt

🔎 YouTube Video zu DG3-2

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/YtfdYNKvDKs (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: DG3-2
Datenblatt DG3-2 Philips [www.tubedata.info].pdf (573 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: DG3-2

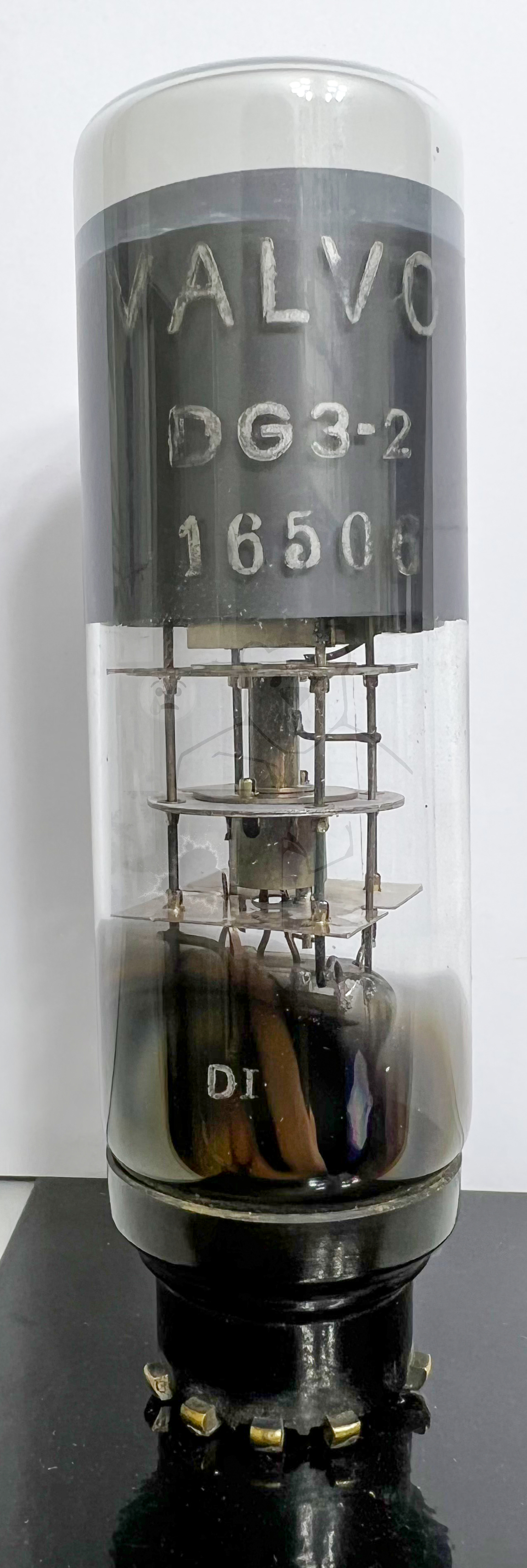

Röhre DG3-2 #6413 Bild 1

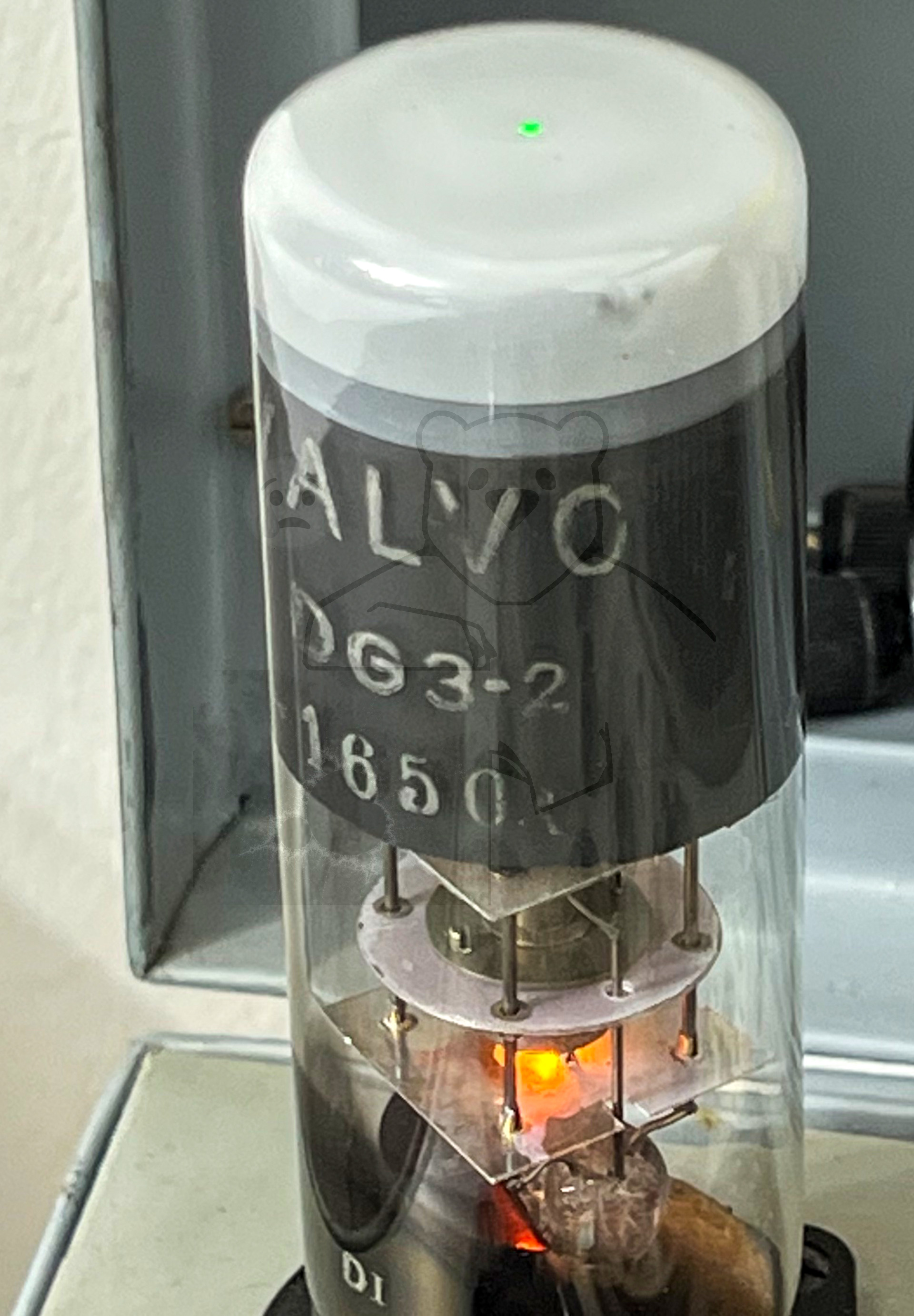

Röhre DG3-2 #6413 Bild 0 In Betrieb

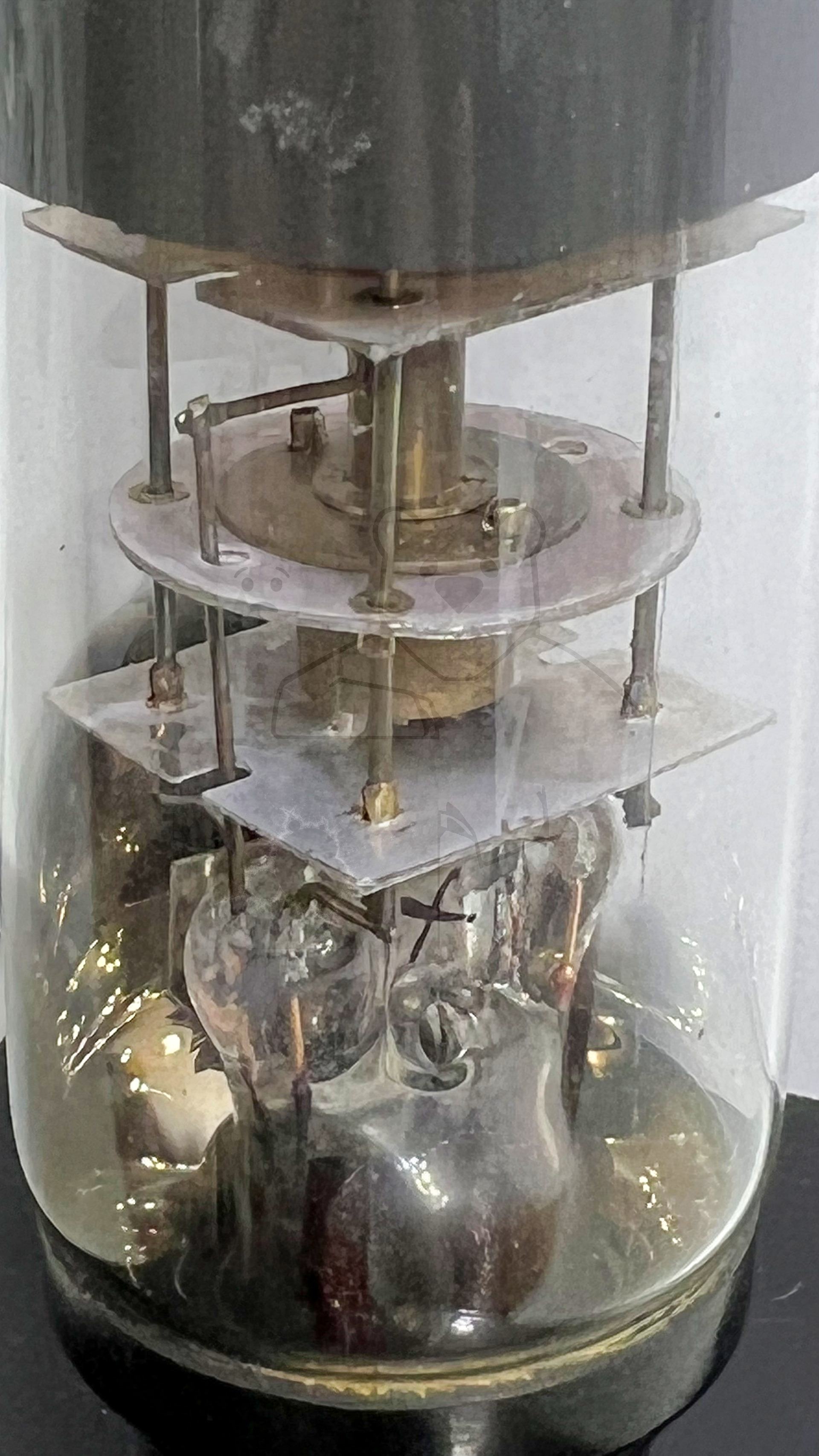

Röhre DG3-2 #6413 Bild 2

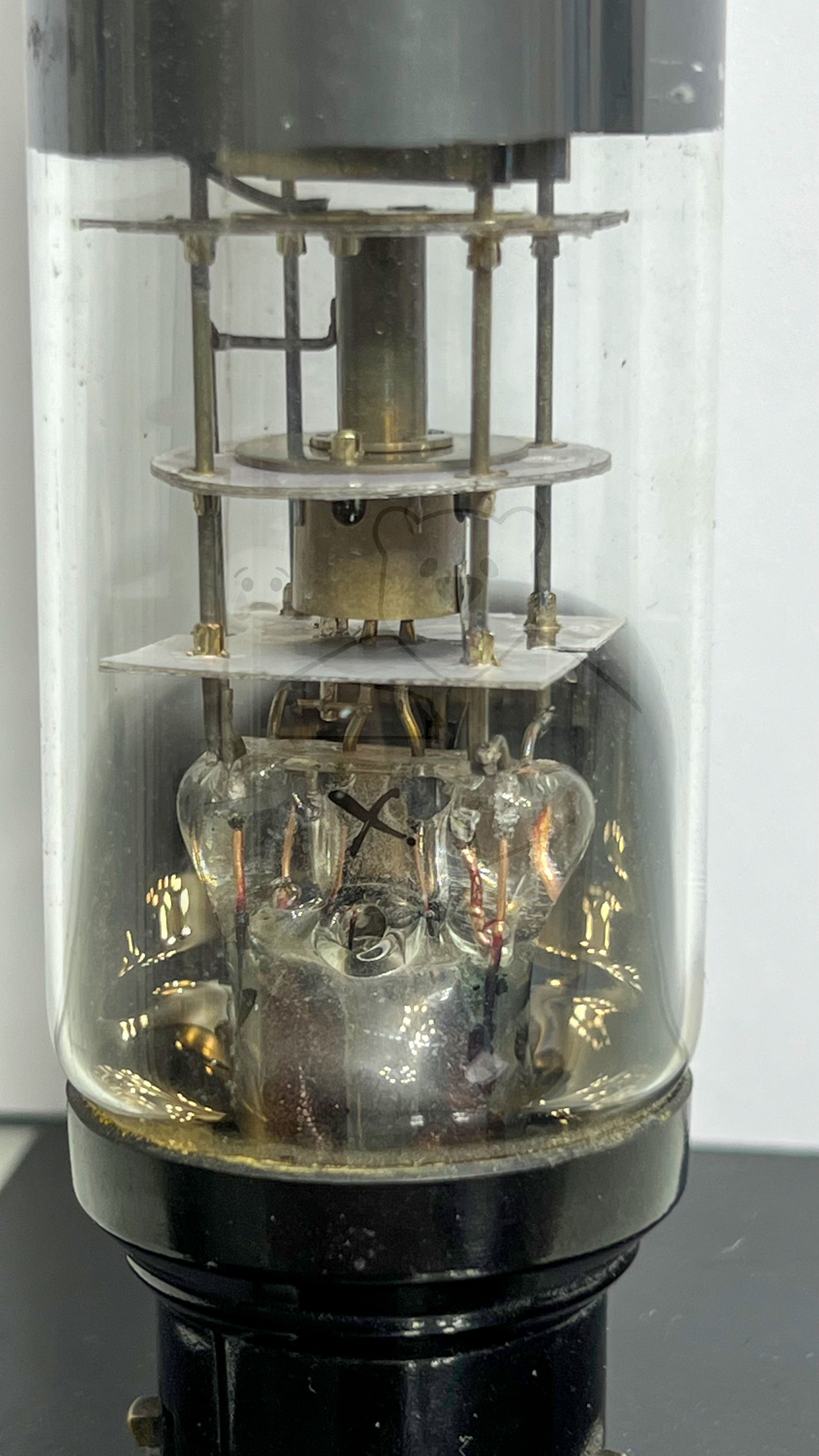

Röhre DG3-2 #6413 Bild 3

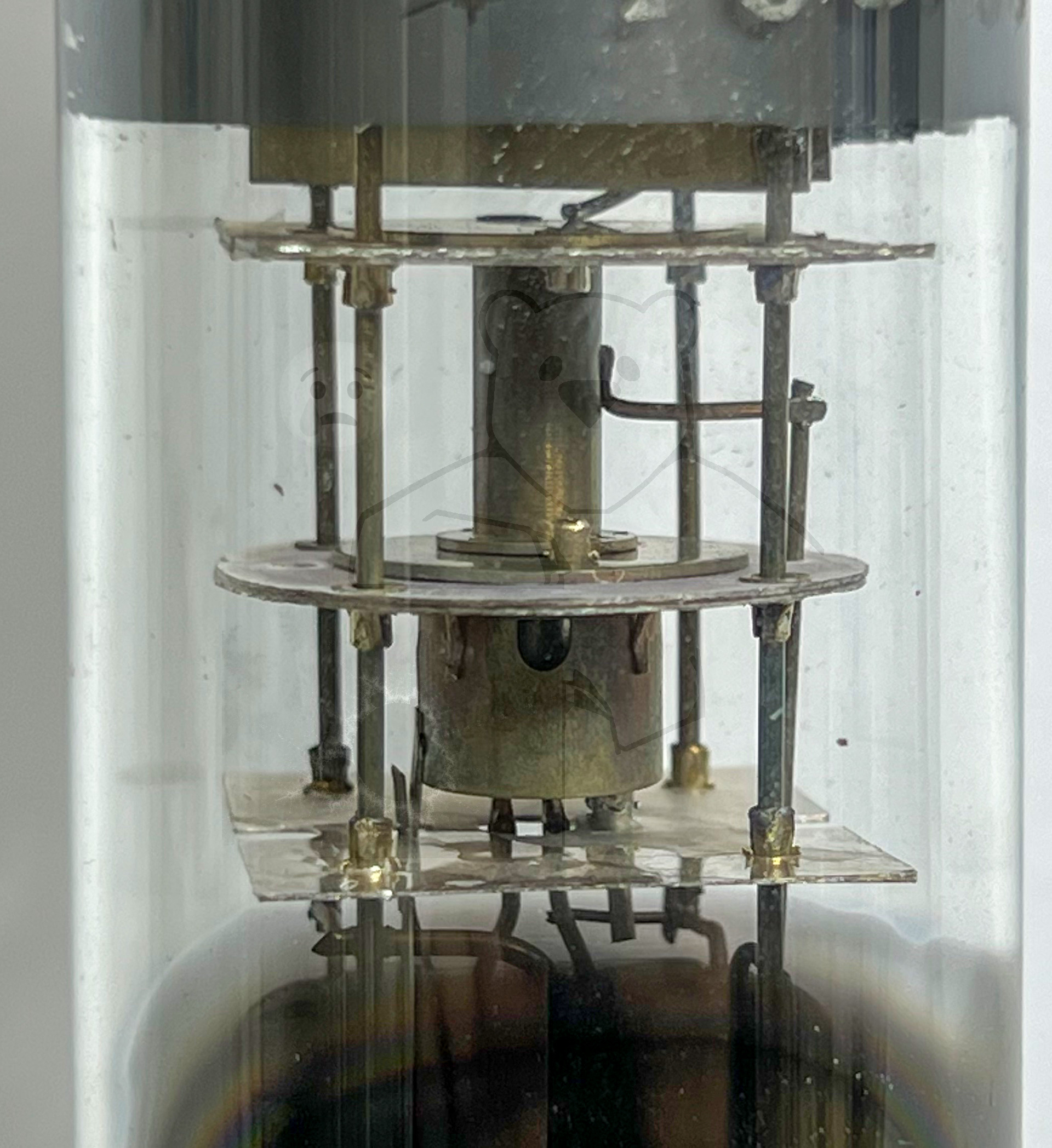

Röhre DG3-2 #6413 Bild 4
