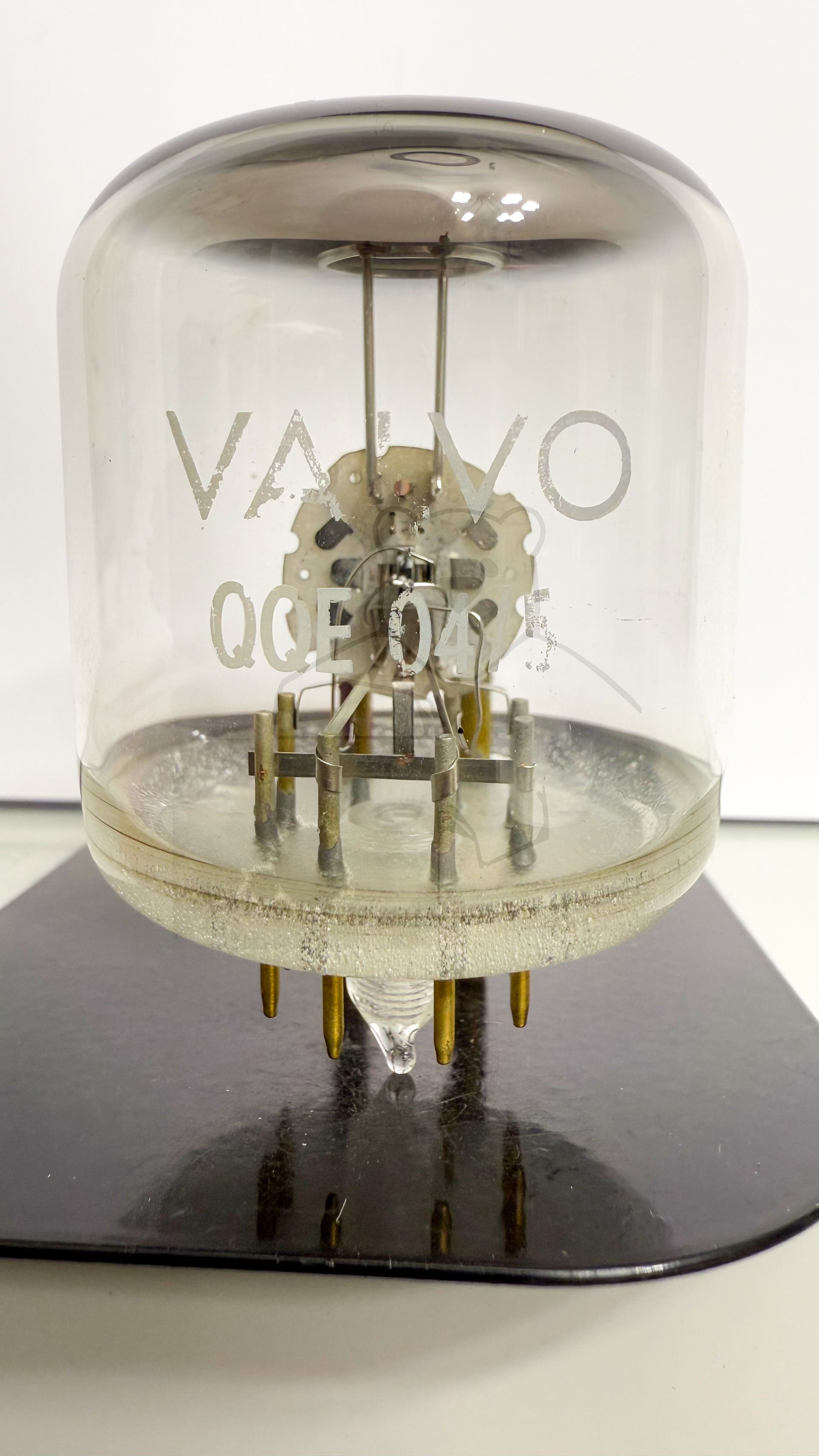

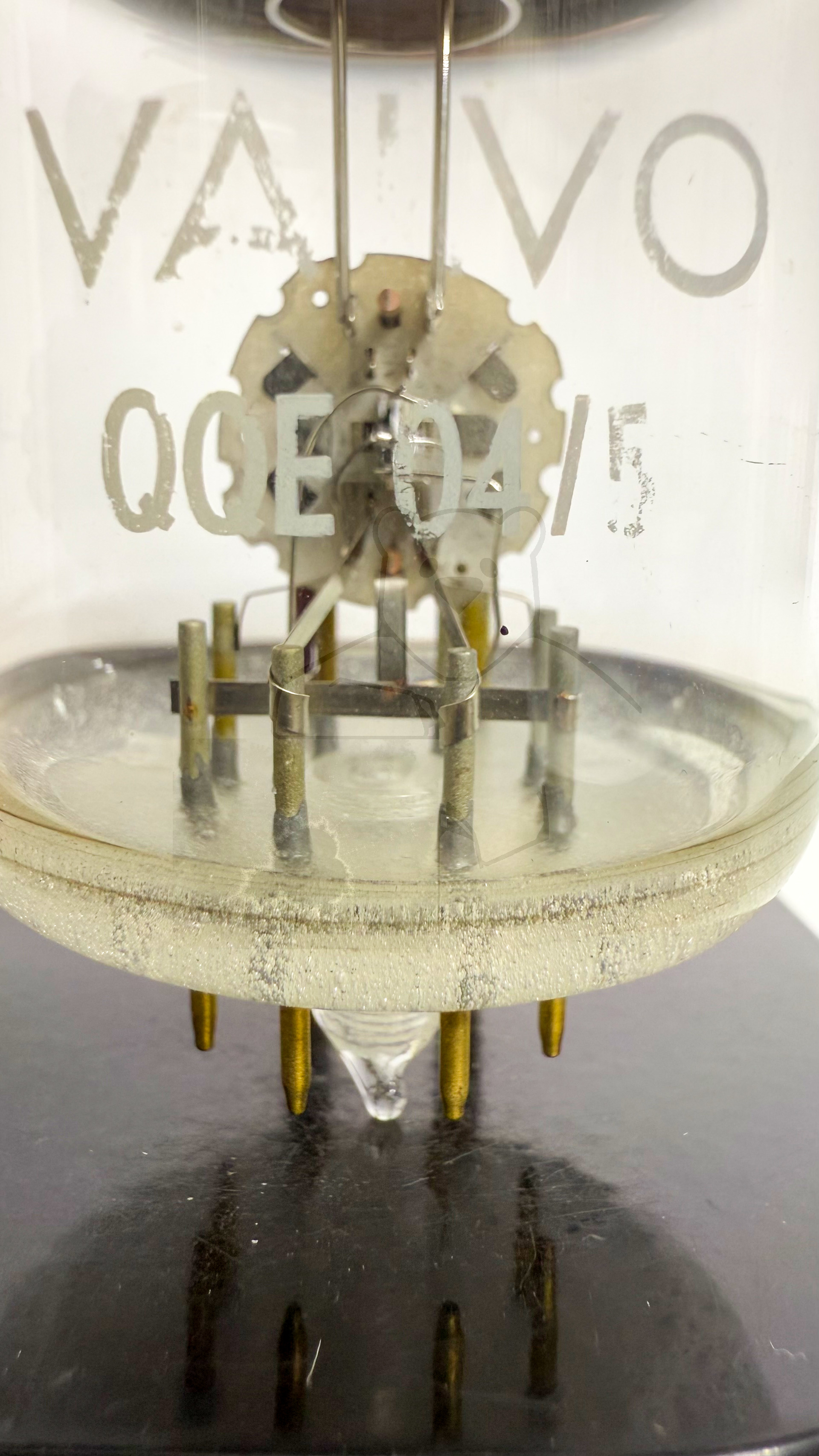

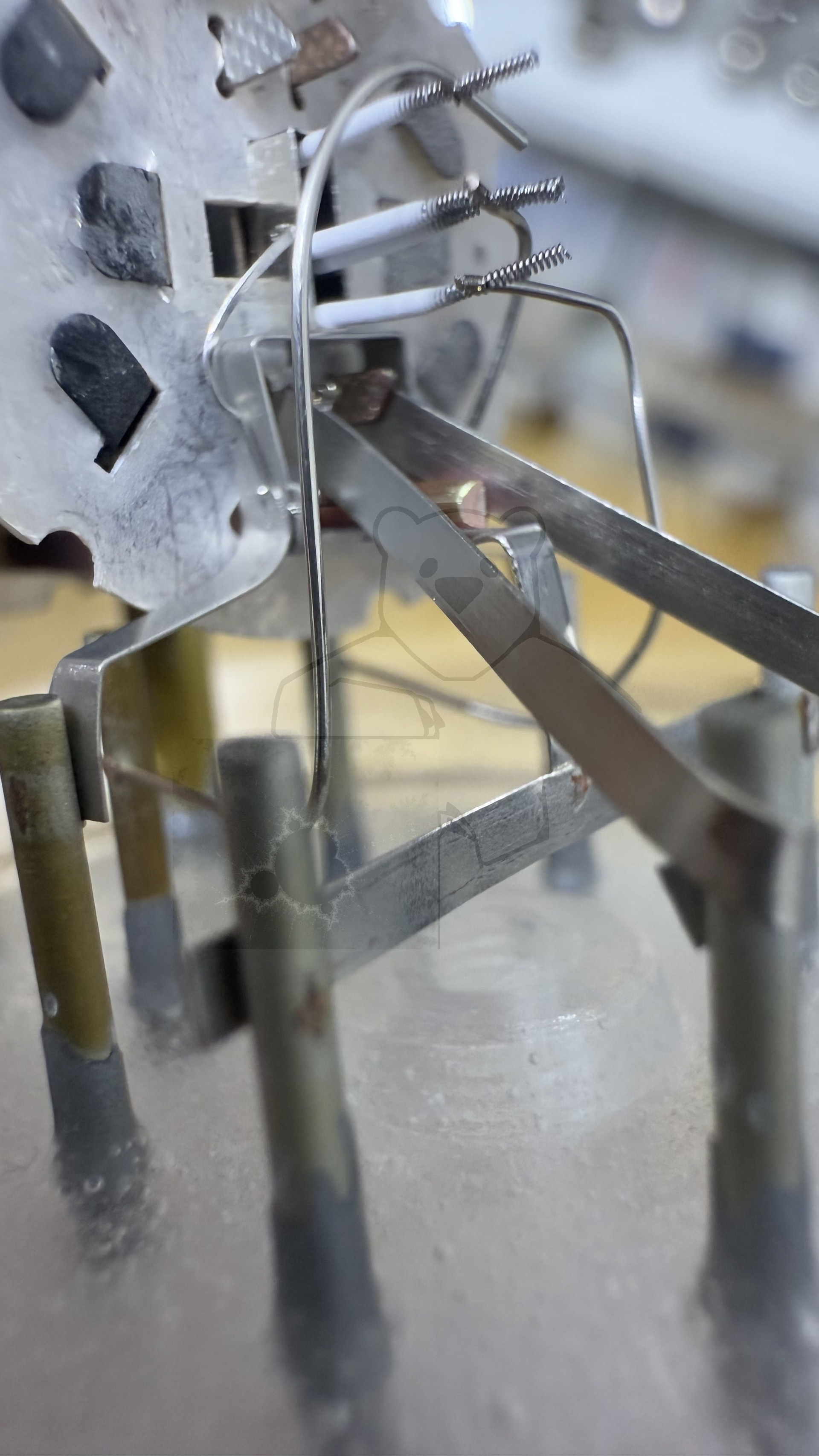

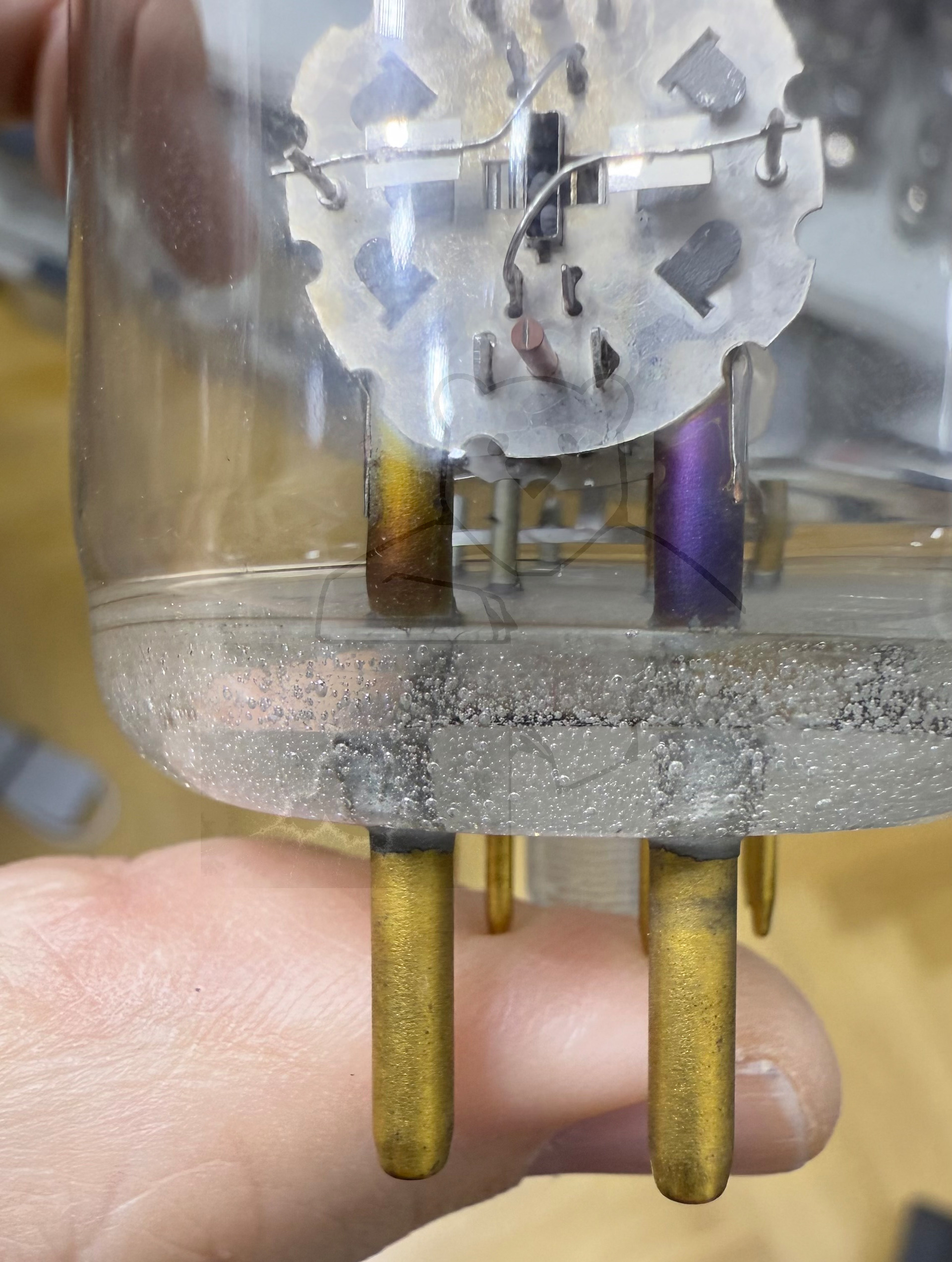

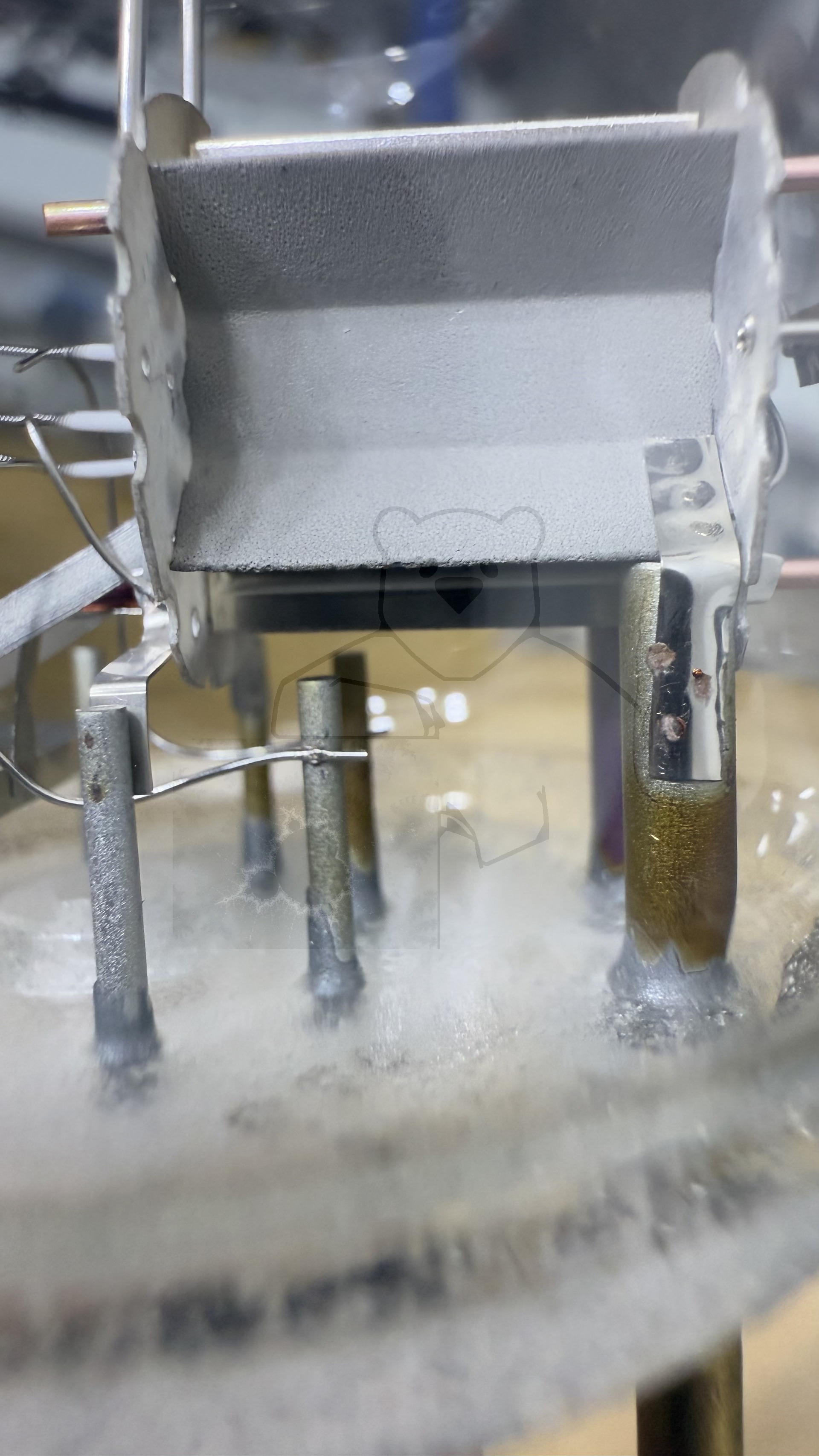

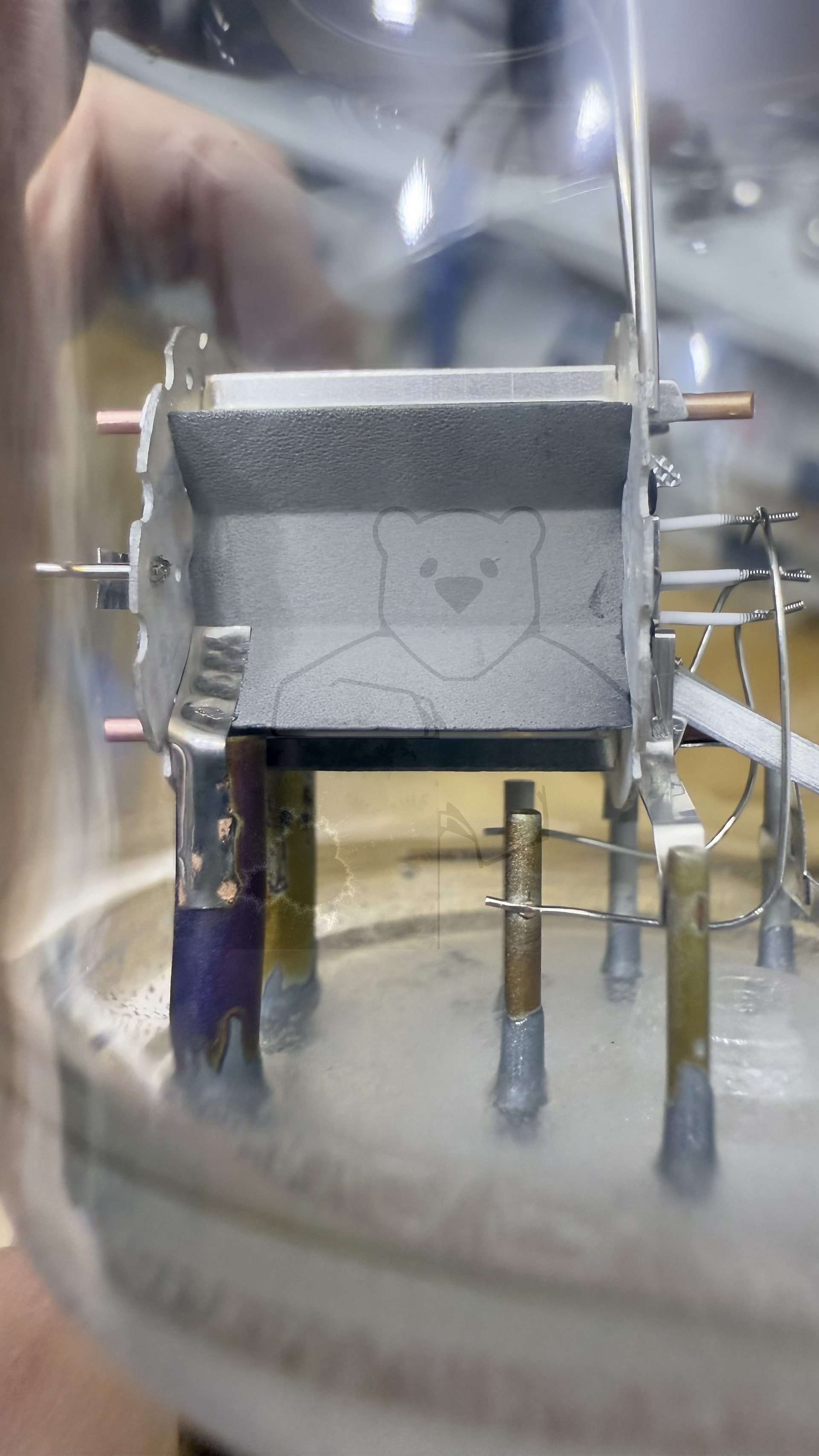

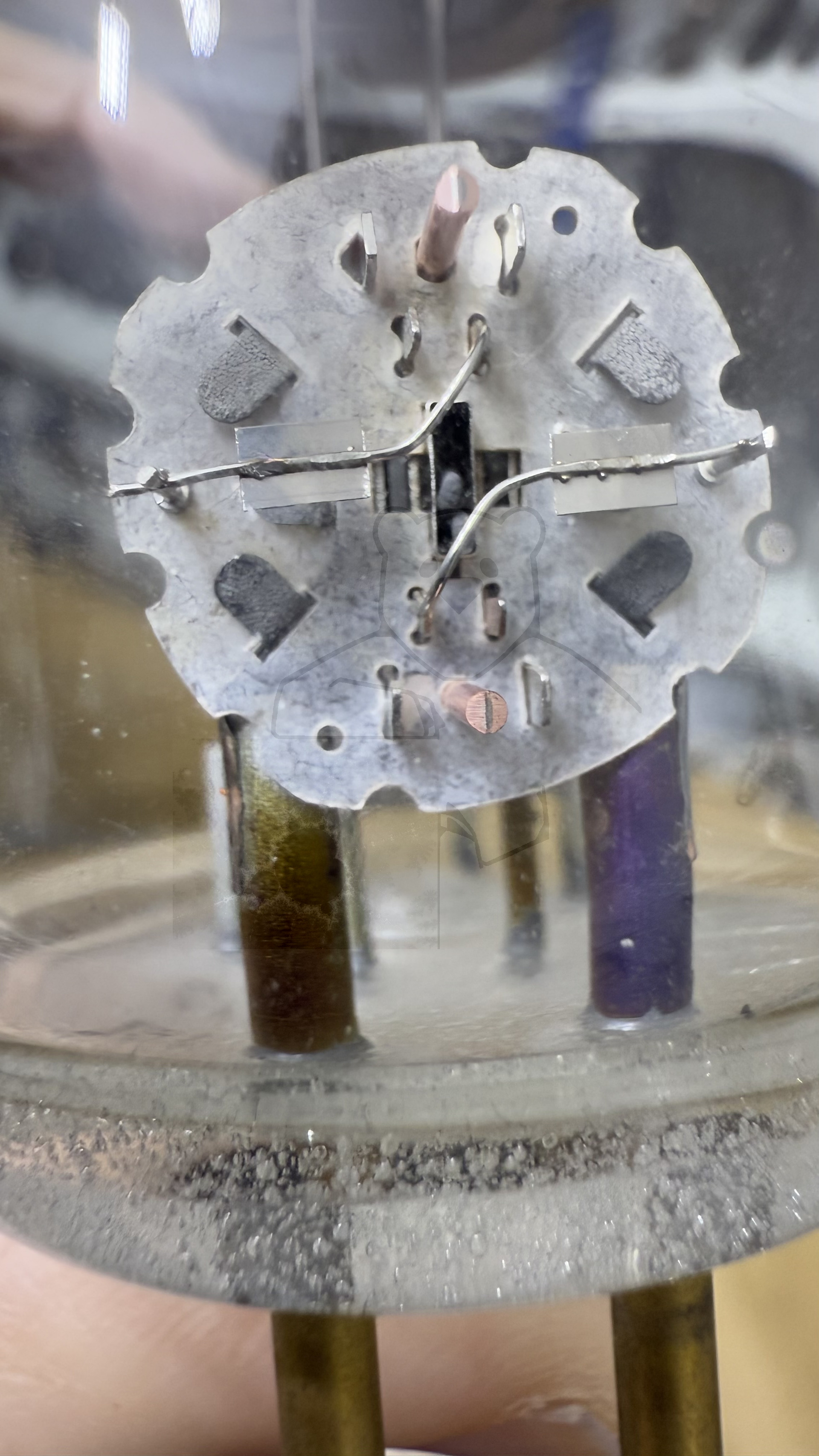

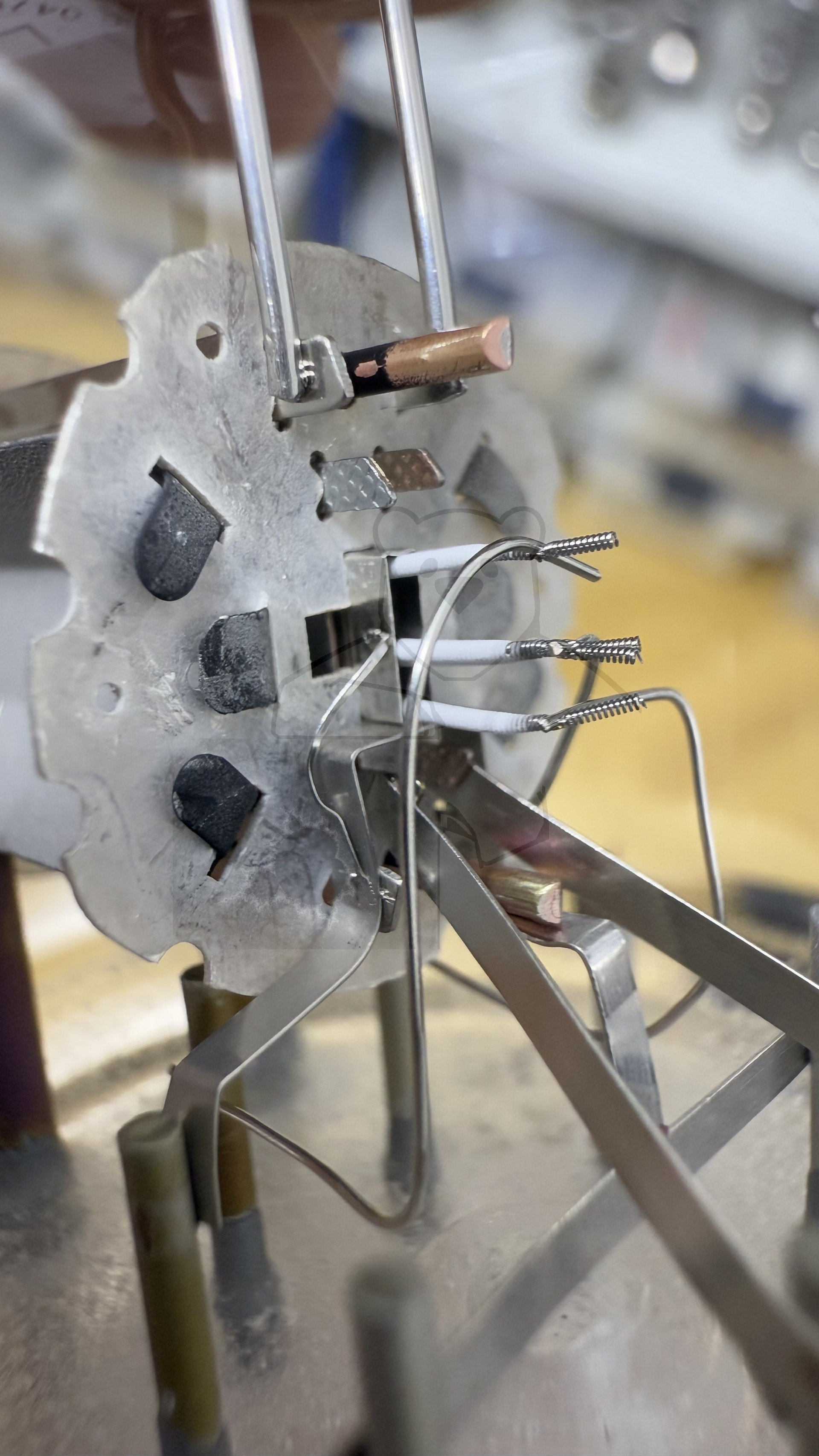

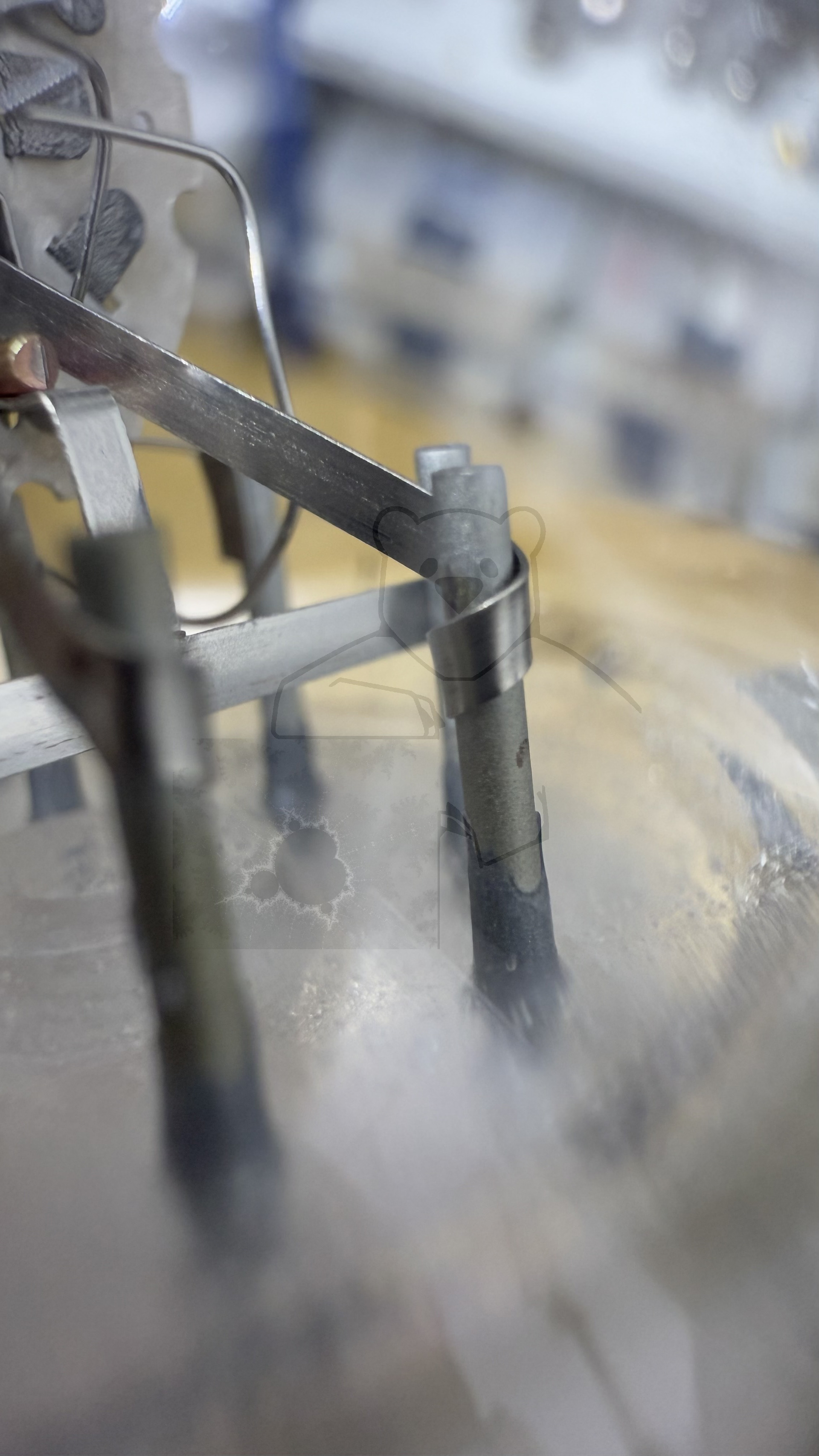

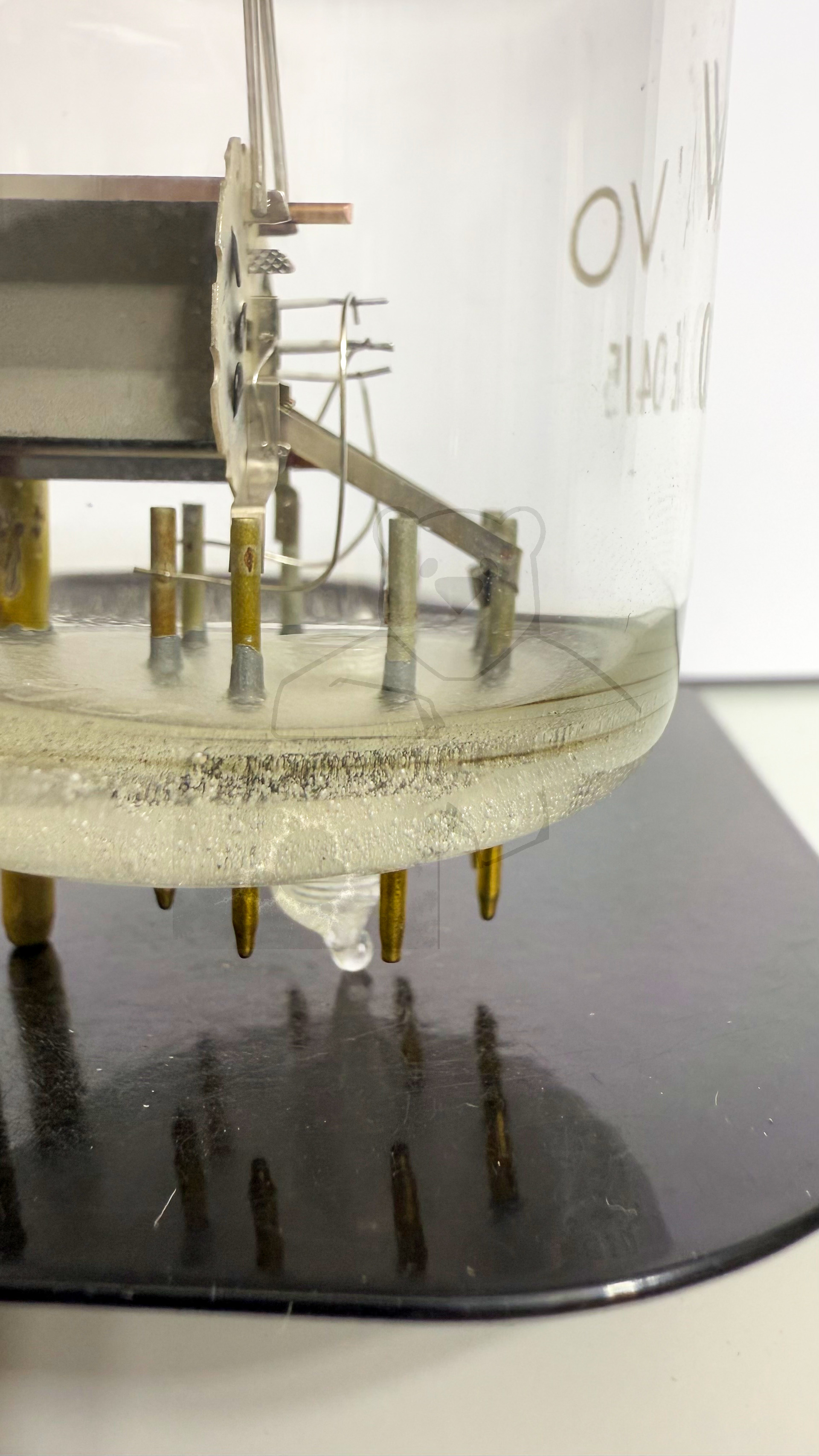

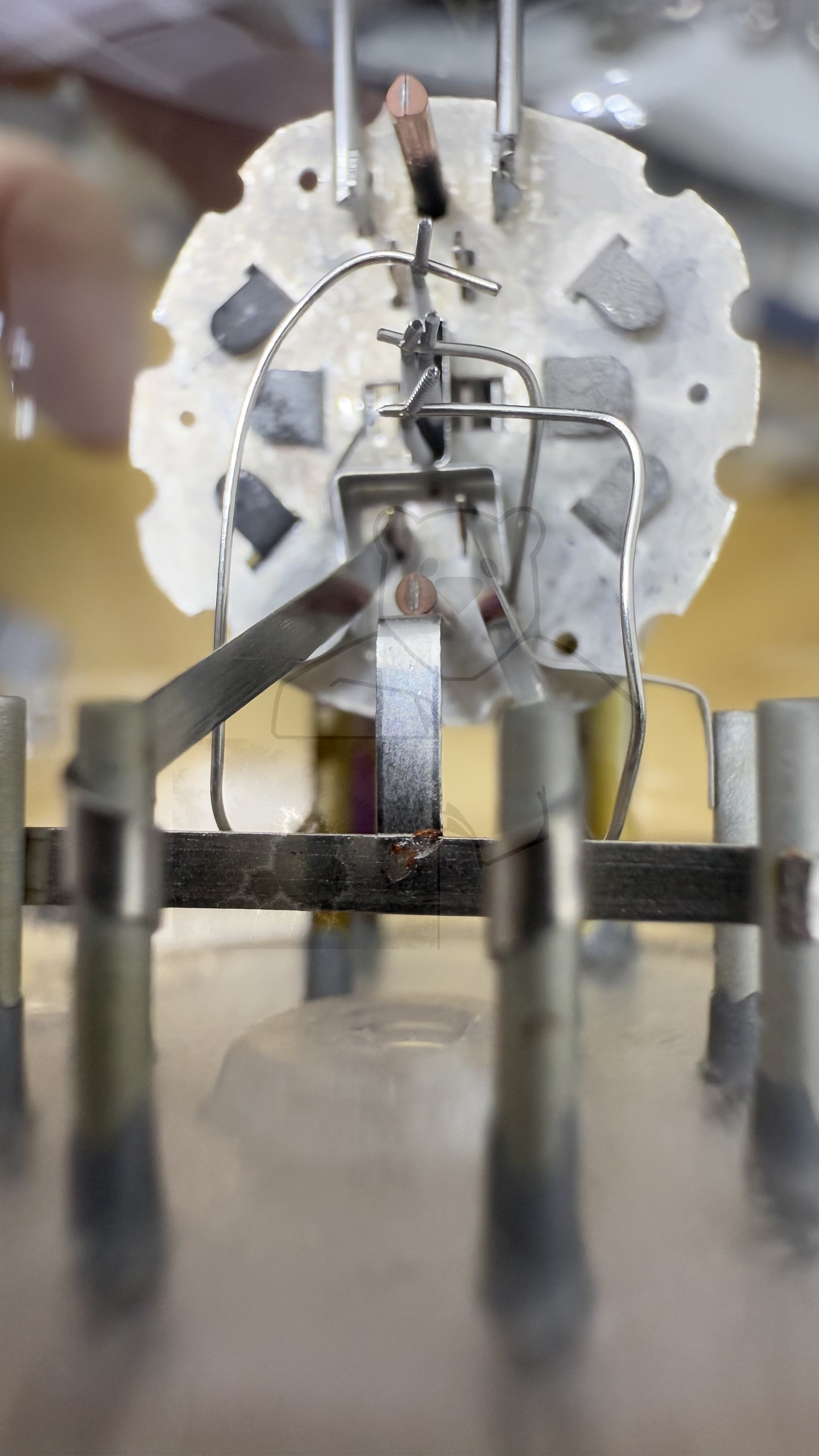

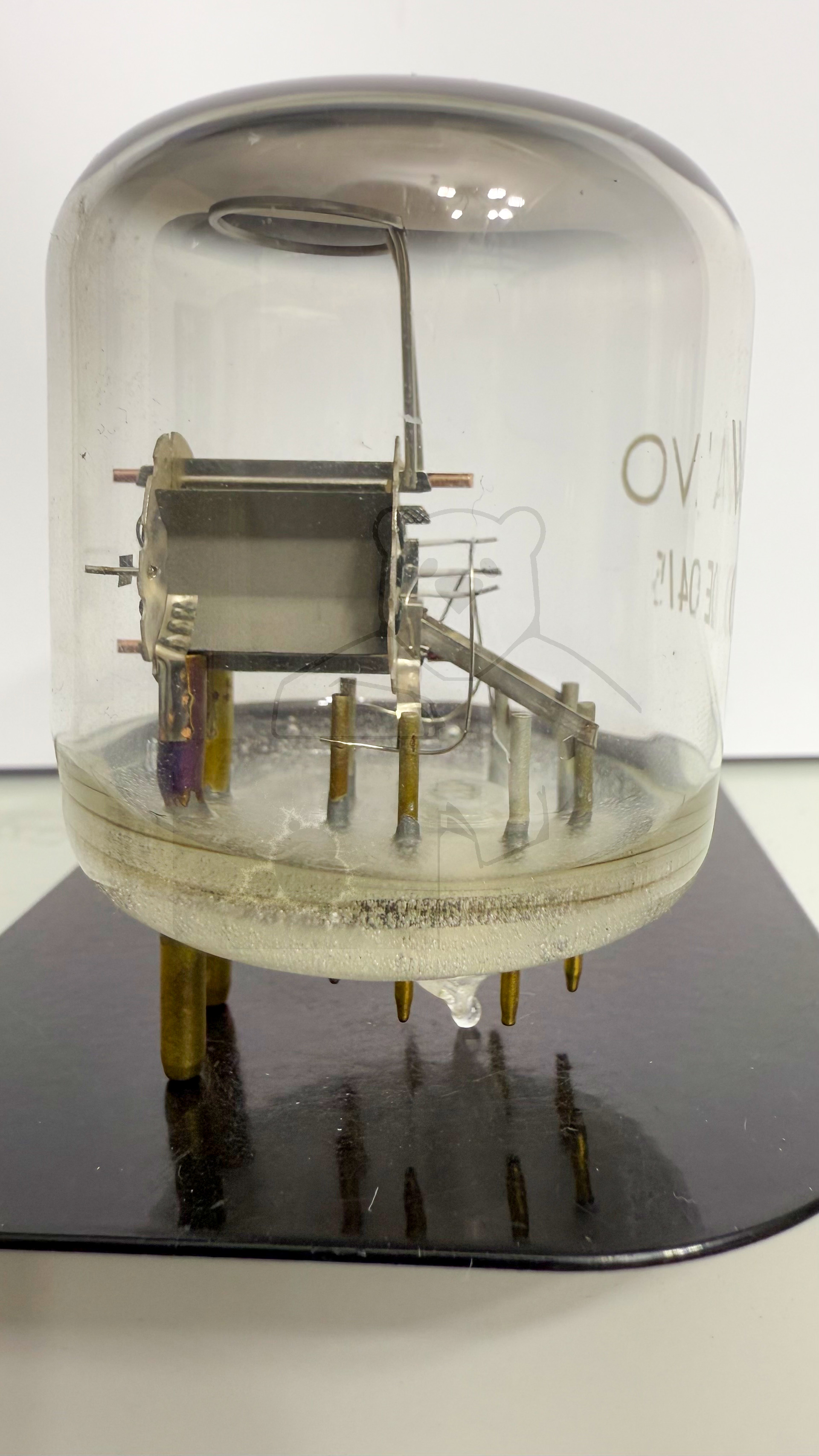

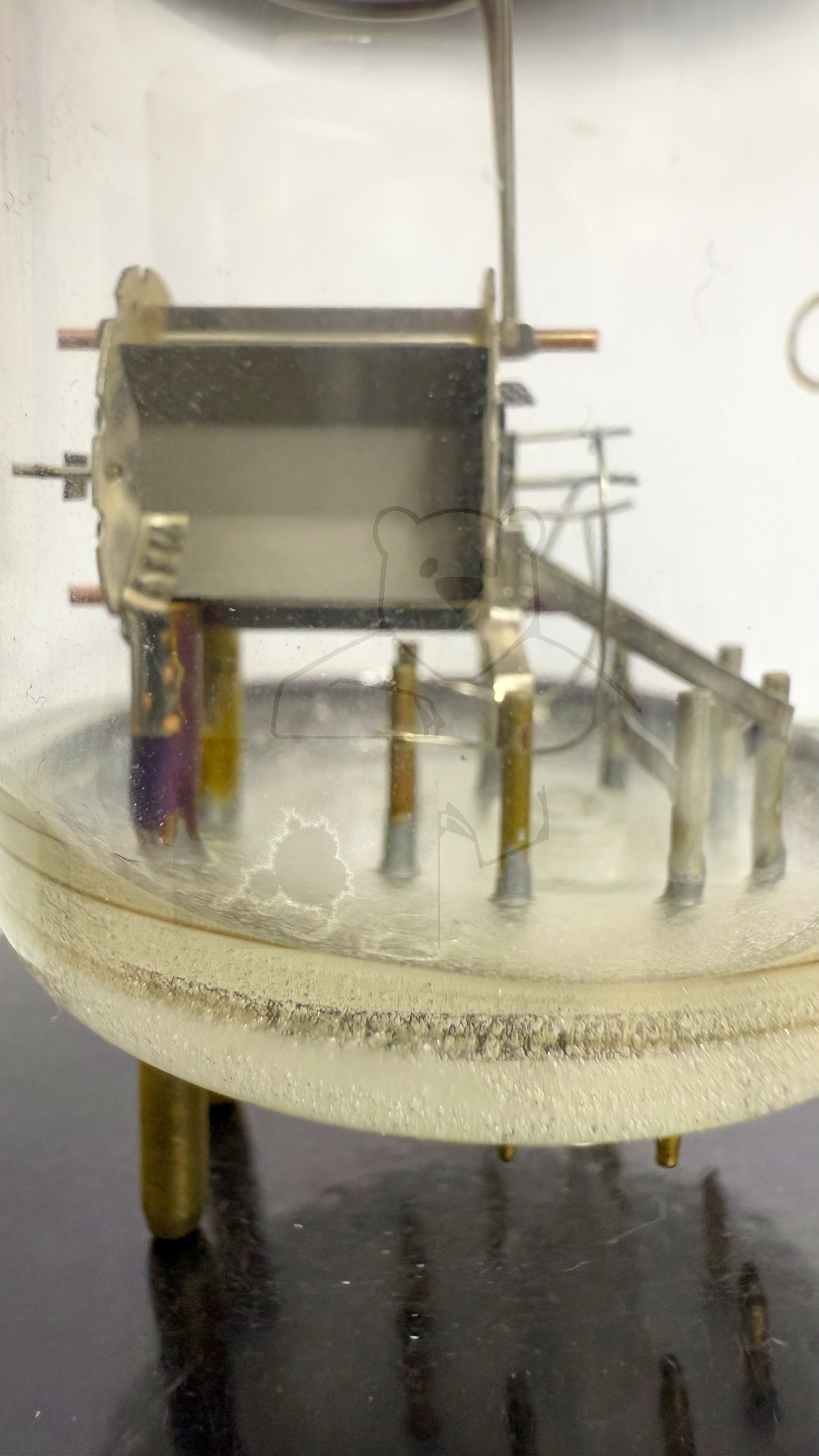

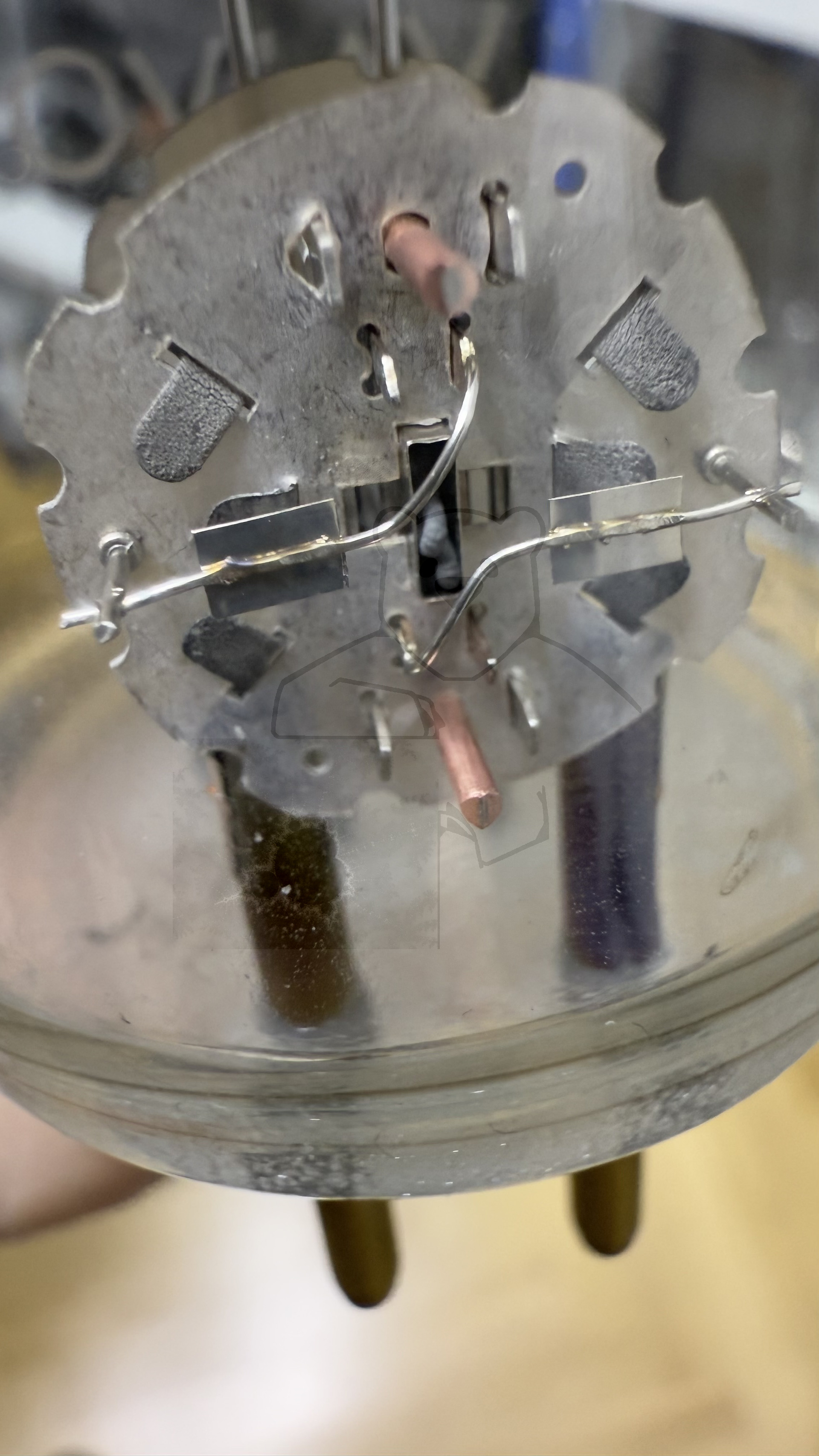

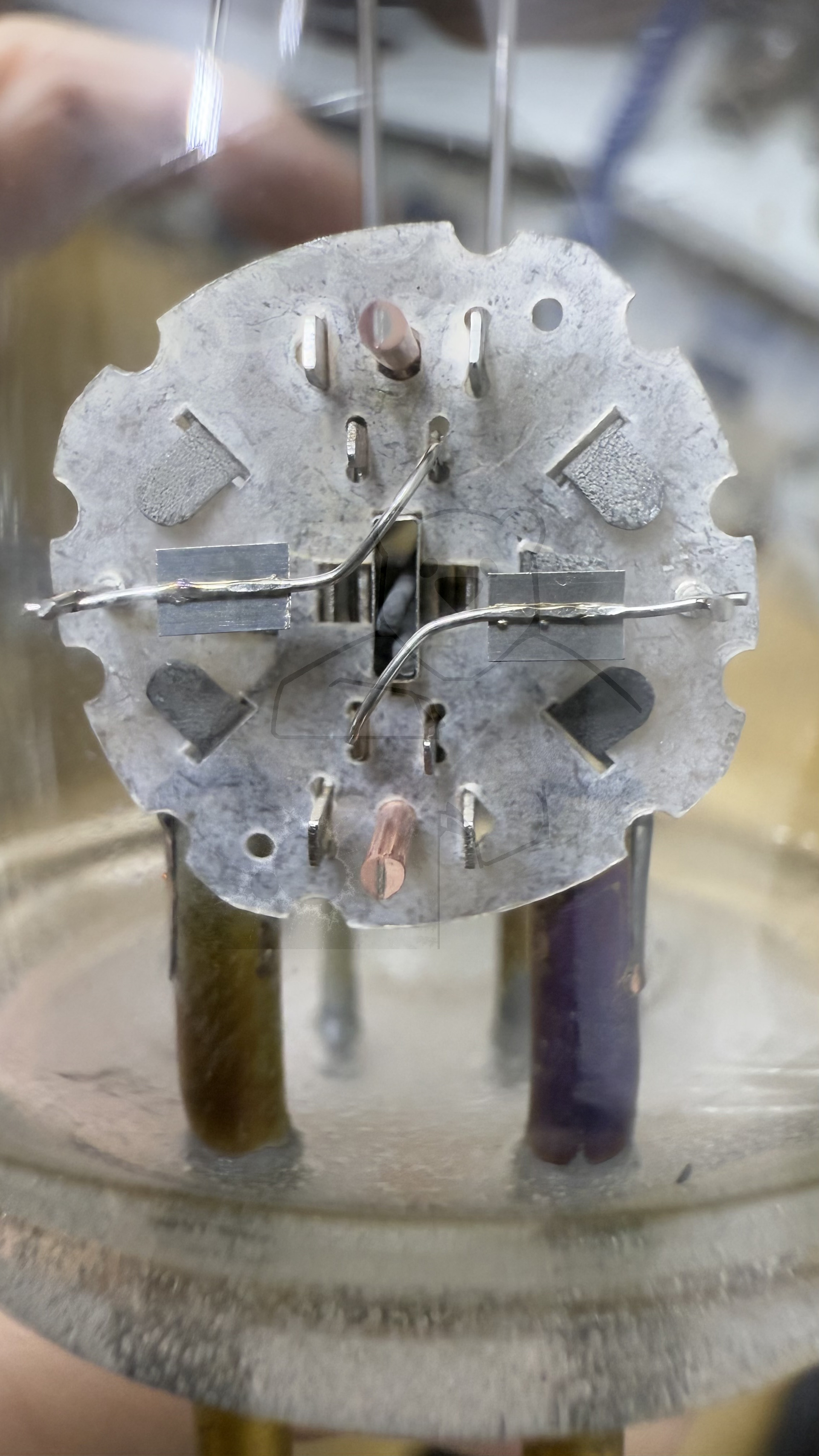

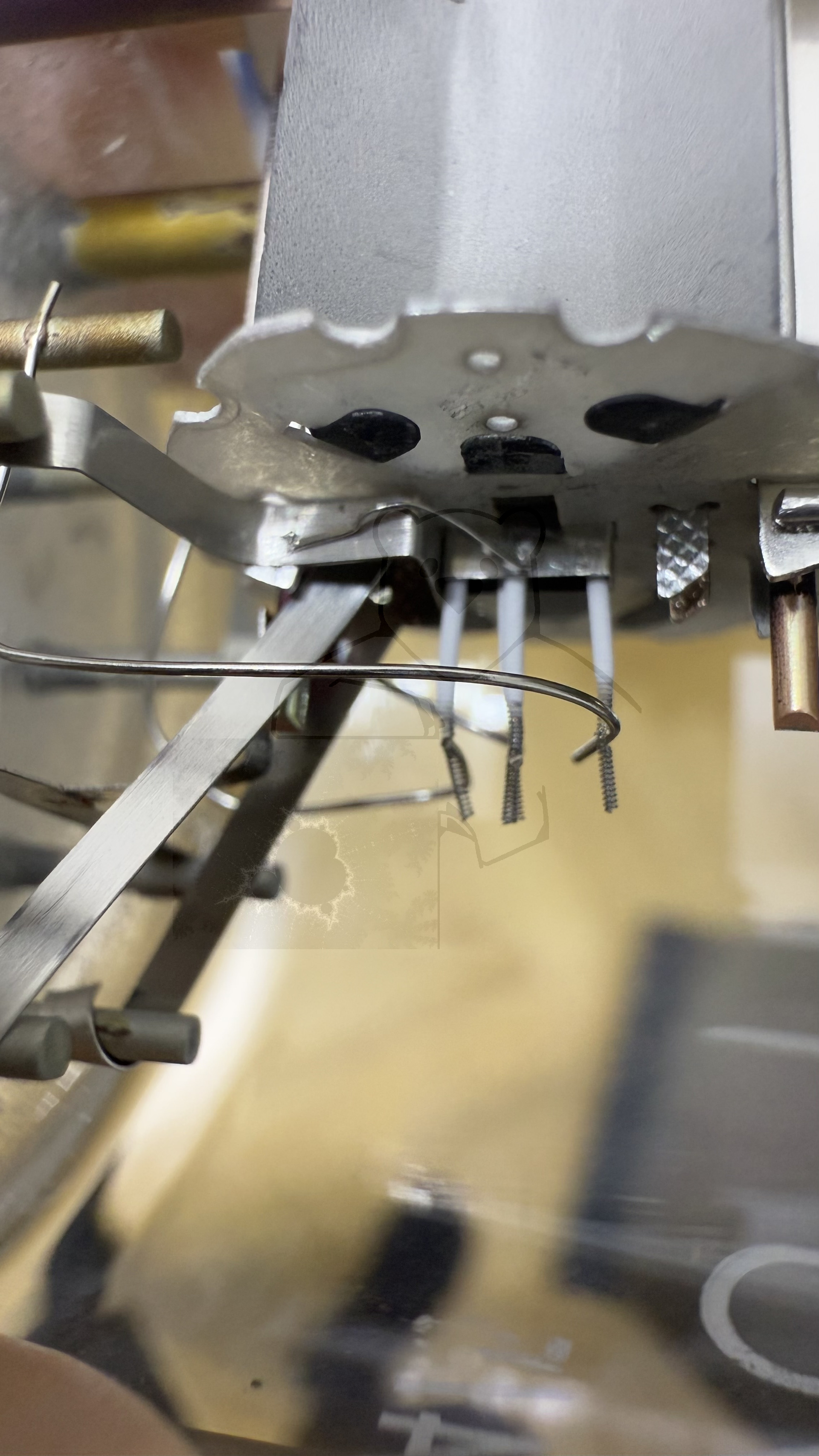

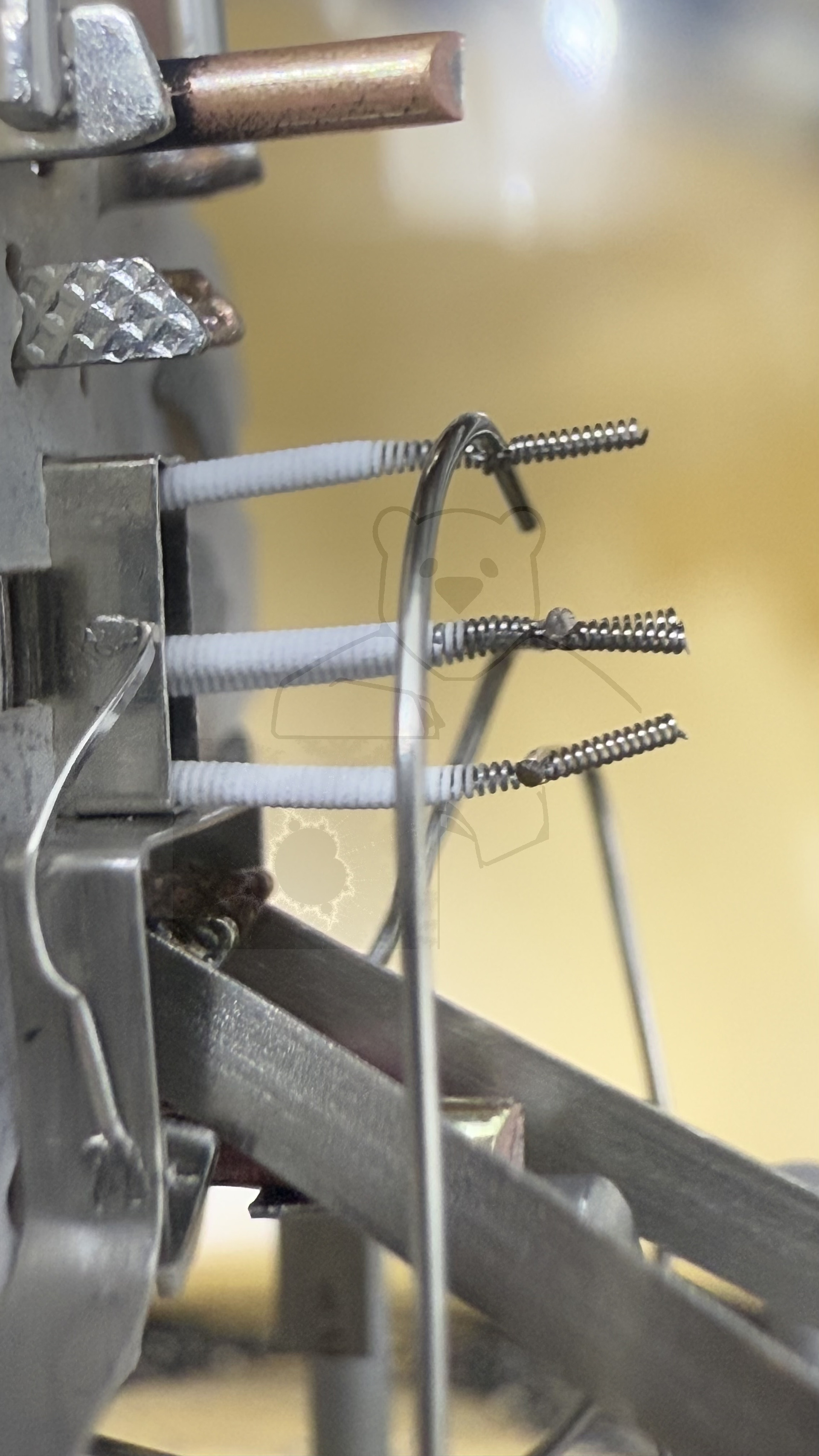

Daten und Bilder der Röhre: QQE04/5

🔎 Beschreibung der Röhre: QQE04/5 Inventarnummer: 06394

Name	→ QQE04/5
Vergleichsname	7377
Hersteller	→ Valvo
Heizspannung (Volt)	6,3 oder 12,6
Heizstrom (Ampère)	0,6 oder 0,3
Art der Heizung	Indirekt

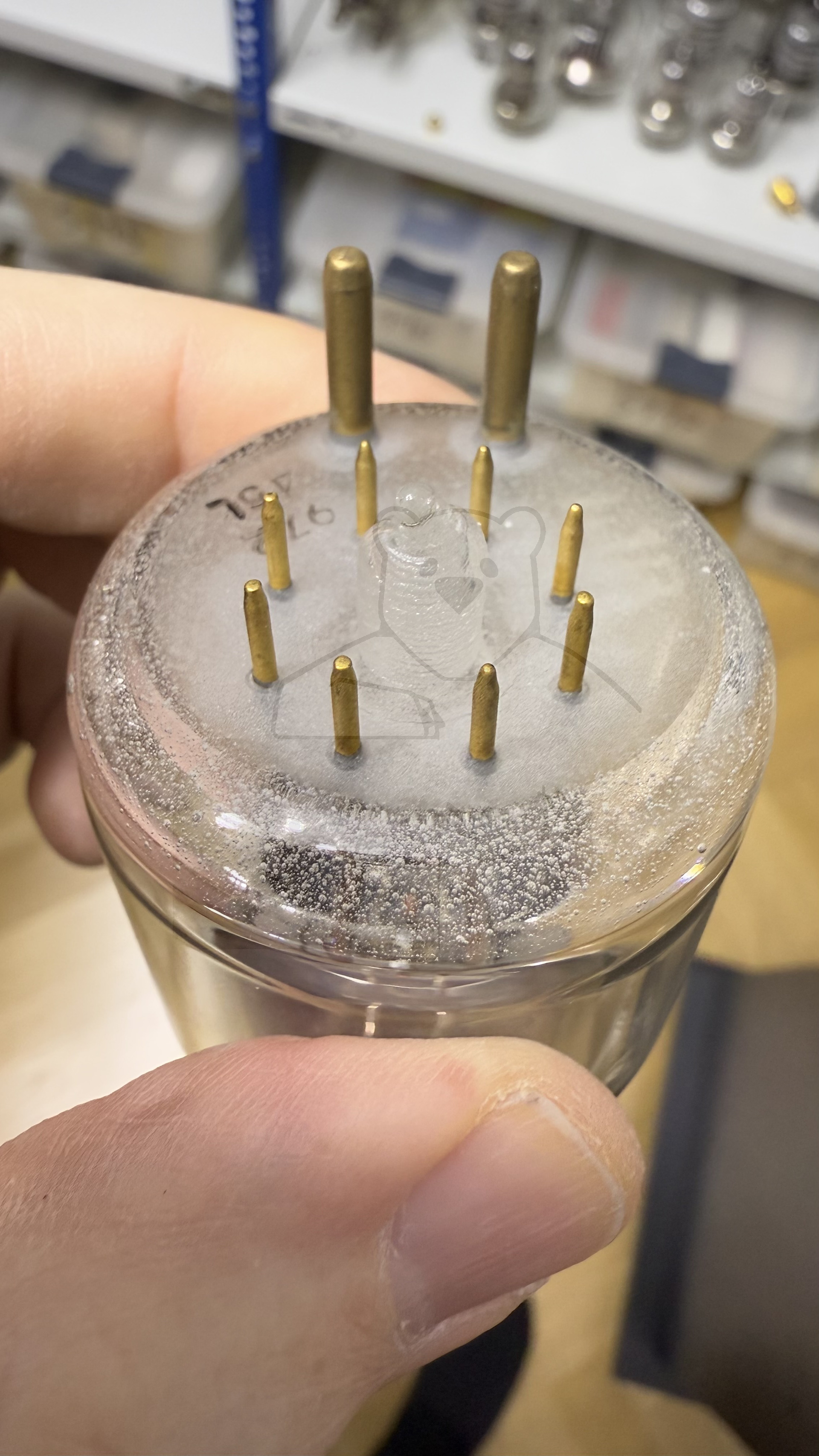

Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel
Informationen Röhrentyp	Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung.
Informationen
Kenn Nummer

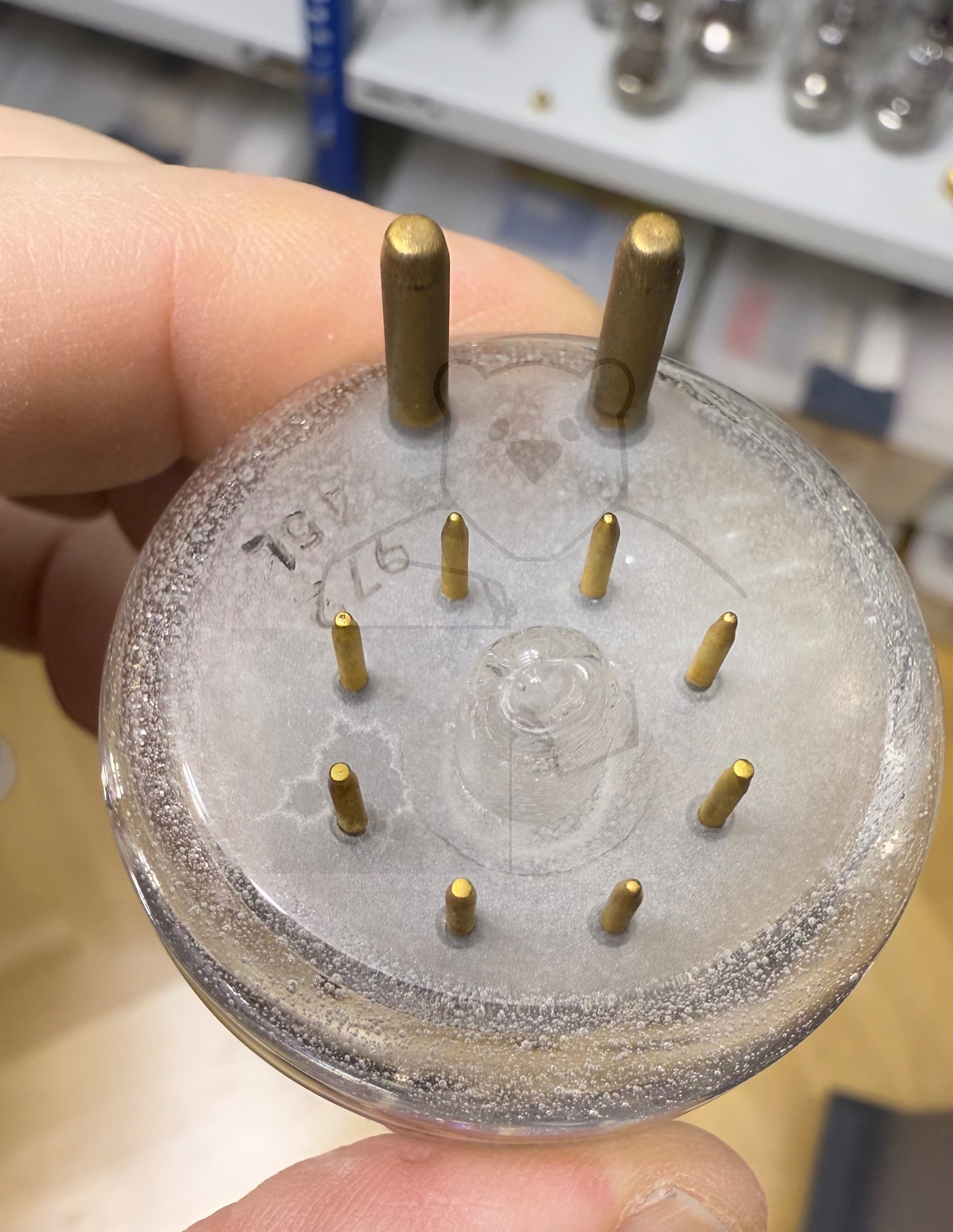

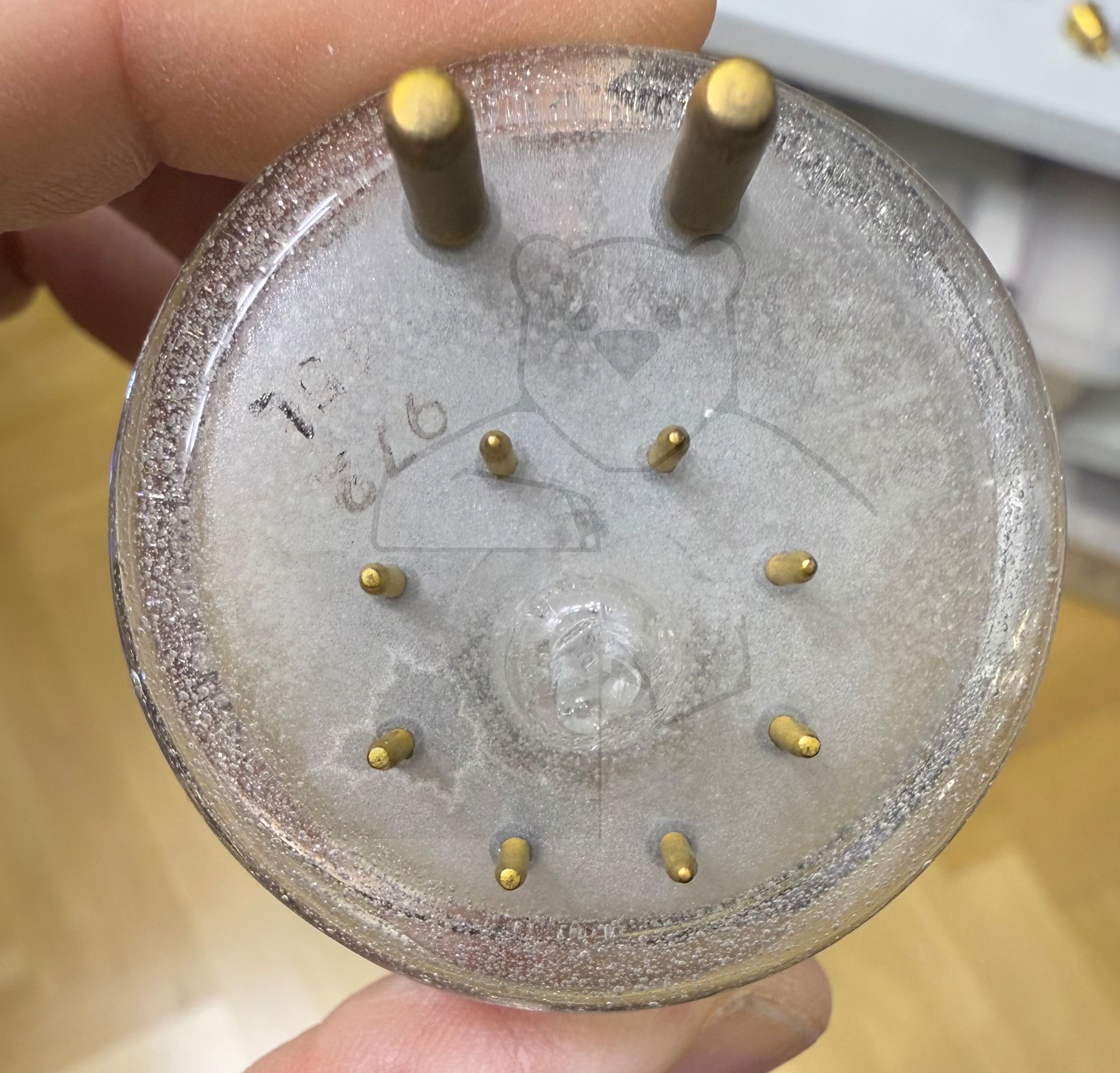

Ätz- Produktionscode	972 ⊿5L
Serien Nummer
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L24

🔎 Beschreibung der Systeme für die Röhre: QQE04/5

	System 1	System 2
Kathode	k	k
Gitter 1	g1a1	g1a2
Gitter 2	g2	g2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	A1	A2
Anode 2
Leuchtschirm
Heizung	f, f - Mittelanzapfung auf Stift: fm	f, f - Mittelanzapfung auf Stift: fm
Abschirmung	k	k
Funktion	→ Endtetrode, Hochfrequenz	→ Endtetrode, Hochfrequenz

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der QQE04/5

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: QQE04/5
Datenblatt QQE04-5 Philips.pdf (461 kB)
Datenblatt QQE04-5 Valvo.pdf (174 kB)
Pruefkarte QQE04-5 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (262 kB)
Pruefkarte QQE04-5 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (220 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
