đ Beschreibung der Röhre: LV13 Inventarnummer: 06372
| Name | â LV13 |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 12,6 oder 25,2 |
| Heizstrom (AmpĂšre) | 1,4 oder 0,7 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | Spezialsockel, Deutsche Wehrmacht â Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht |
| Informationen Röhrentyp | Die Röhre kann mit 12,6V oder 25,2V beheizt werden, je nach Beschaltung der Heizung. |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S44a |
đ Beschreibung der Systeme fĂŒr die Röhre: LV13
| System 1 | |
| Kathode | k |
| Gitter 1 | g |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | a |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | f, fm, f |
| Abschirmung | |
| Funktion | â Senderoehre, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der LV13
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: LV13
Datenblatt LV1, LV2, LV3, LV4, LV5, LV9, LV10, LV12, LV13.pdf (361 kB)
Datenblatt LV13 Telefunken [www.tubedata.info].pdf (373 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: LV13

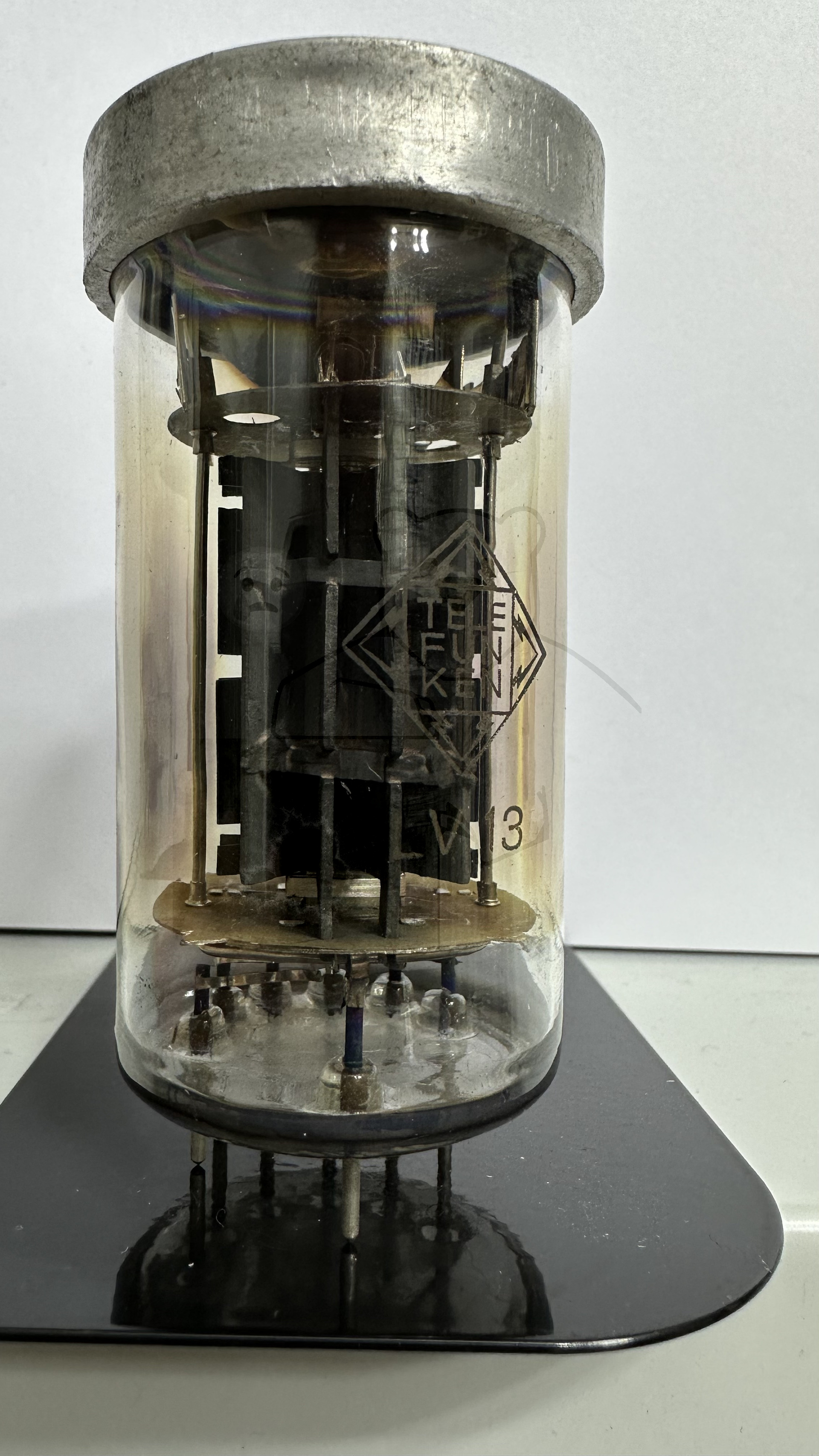

Röhre LV13 #6372 Bild 1

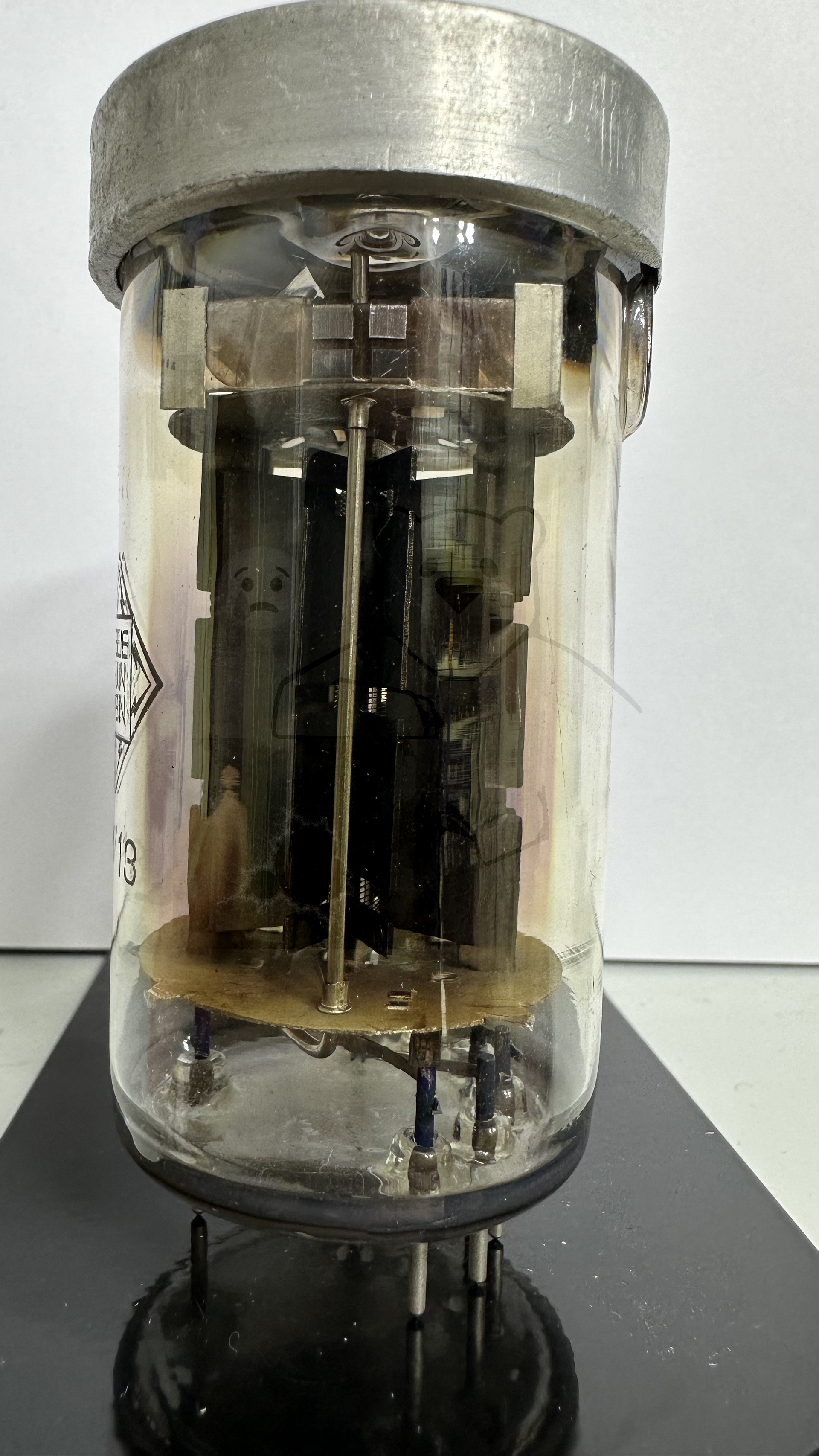

Röhre LV13 #6372 Bild 2

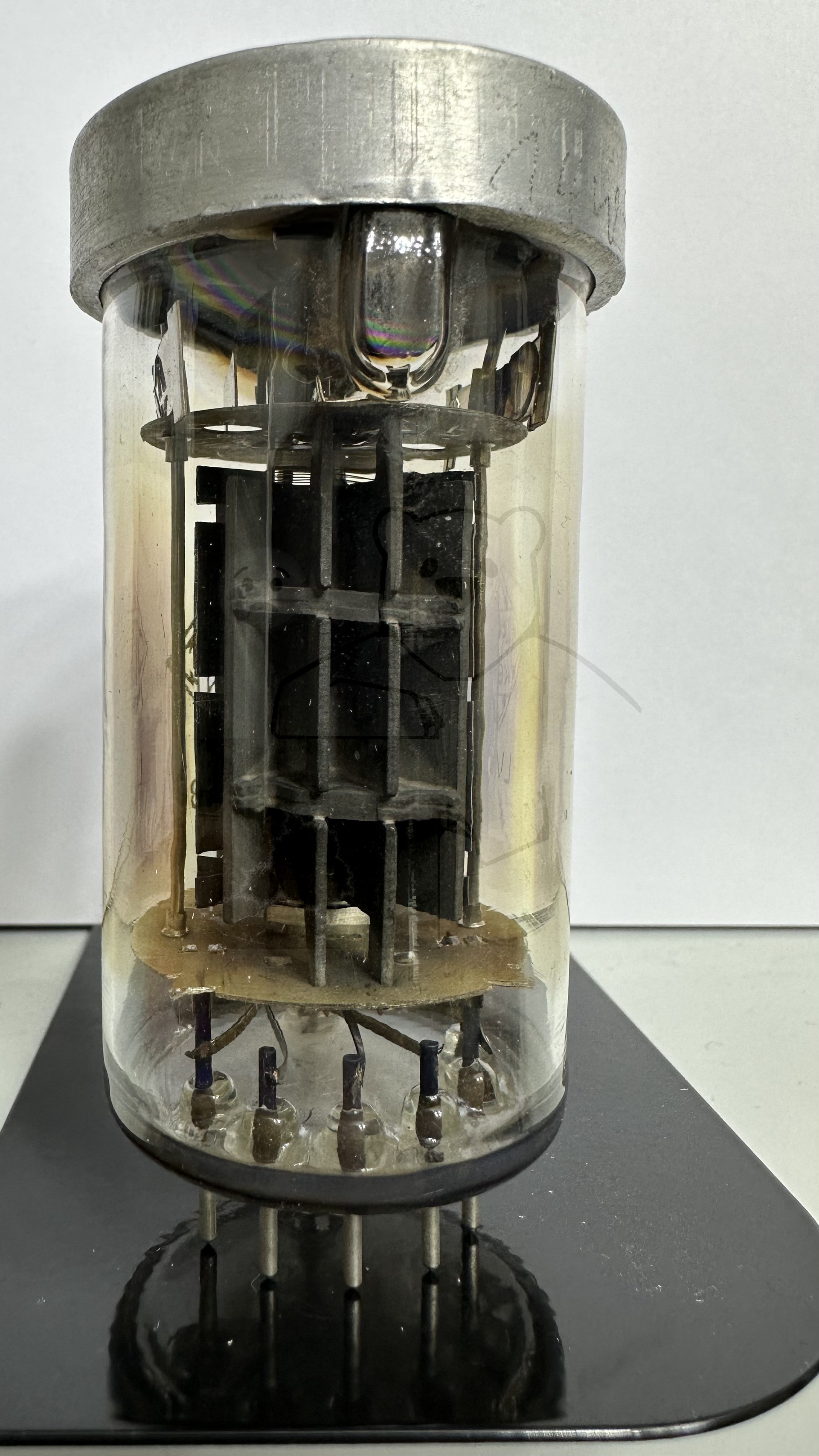

Röhre LV13 #6372 Bild 3
