🔎 Beschreibung der Röhre: 6SJ7 Inventarnummer: 06338
| Name | → 6SJ7 |
| Vergleichsname | 6J8 → 6SJ7Y → 6Ж8 → VT-116 VT-116-B |
| Hersteller | → HF |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | Die Variante der → 6SJ7Y verfügt über einen verlustfreien Glimmer-Pertinax-Sockel - Angezeigt durch das 'Y' in der Typenbezeichnung. |
| Informationen | |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S42a |
🔎 Beschreibung der Systeme für die Röhre: 6SJ7
| System 1 | |
| Kathode | 5 |
| Gitter 1 | 4 |
| Gitter 2 | 6 |
| Gitter 3 | 3 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | 1 |
| Funktion | → Hochfrequenzverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

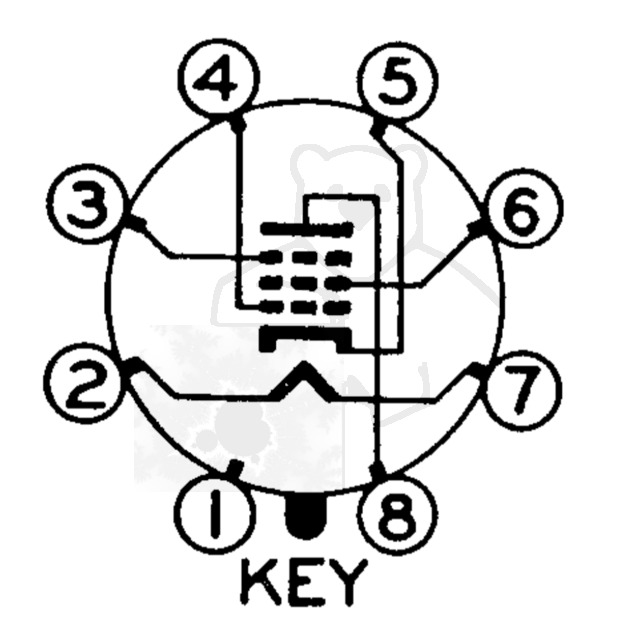

🔎 Sockelschaltung der 6SJ7
Bildquelle: General Electric Datenblatt
🔎 Datenblätter zur Röhre: 6SJ7
Datenblatt 6SJ7 General Electric.pdf (444 kB)
Datenblatt 6SJ7 RCA.pdf (417 kB)
Datenblatt 6SJ7 RFT.pdf (85 kB)
Datenblatt 6SJ7 Tung-Sol.pdf (128 kB)
Pruefkarte 6SJ7 6SJ7Y VT116 VT116A VT116B - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)
Pruefkarte 6SJ7 VT-116 5693 - Funke W19 Roehrenpruefer.pdf (162 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 6SJ7

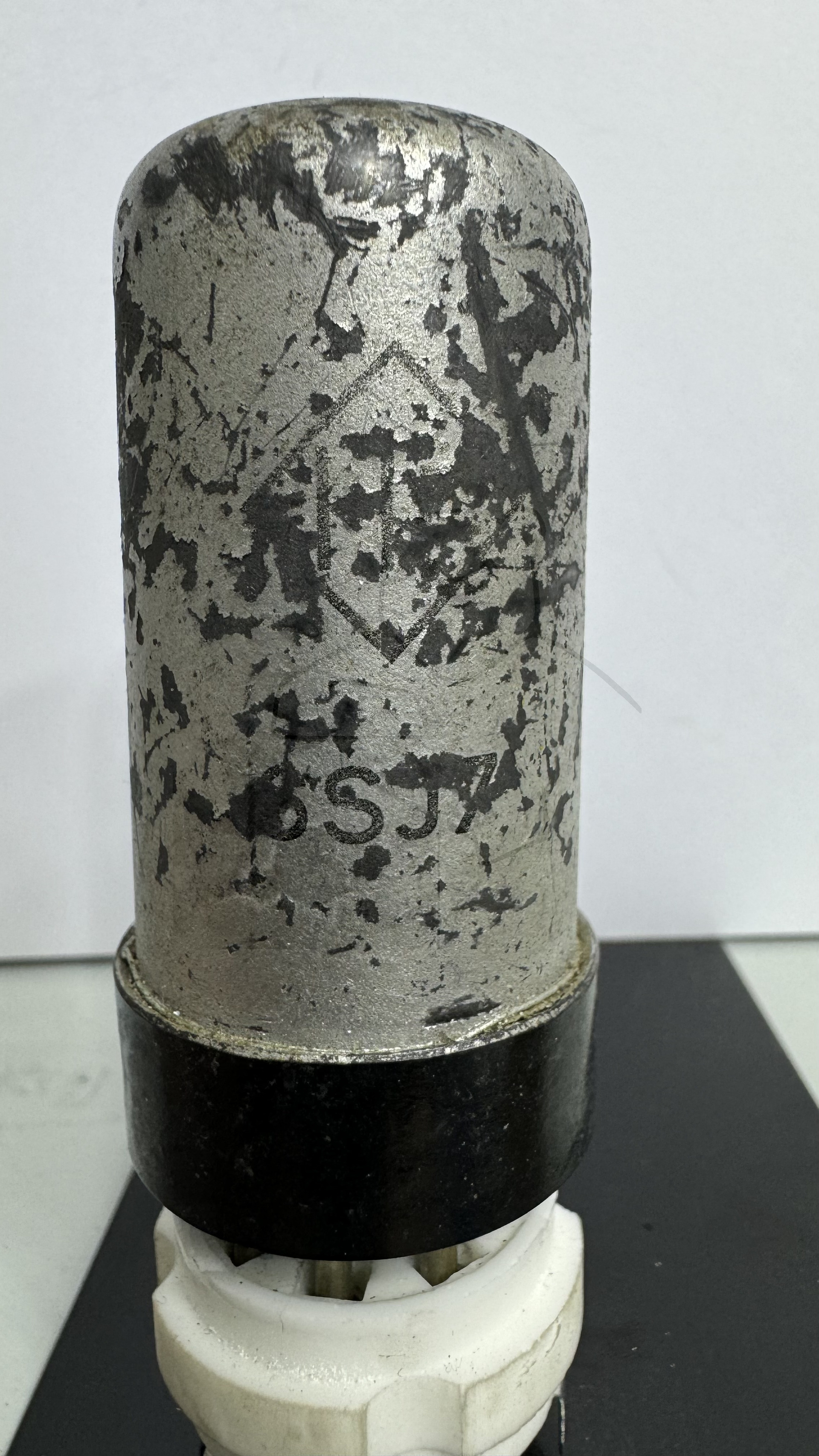

Röhre 6SJ7 #6338 Bild 1
