🔎 Beschreibung der Röhre: 6J5 Inventarnummer: 06277
| Name | → 6J5 📺 Mit Video |
| Vergleichsname | 3112 OSW |
| Hersteller | → OSW |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | D06 |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S42a |
🔎 Beschreibung der Systeme für die Röhre: 6J5
| System 1 | |
| Kathode | 8 |
| Gitter 1 | 5 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 3 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | 1 |
| Funktion | → Niederfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der 6J5
Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt
🔎 YouTube Video zu 6J5
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/JLku5bvUI1o (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: 6J5
Datenblatt 6J5 Cunningham [www.tubedata.info].pdf (139 kB)
Datenblatt 6J5 Gemeral Electric.pdf (316 kB)
Datenblatt 6J5 RCA [www.tubedata.info].pdf (199 kB)
Datenblatt 6J5 RFT.pdf (66 kB)
Datenblatt 6J5 Sylvania Französisch [www.tubedata.info].pdf (62 kB)
Datenblatt 6J5 Tung-Sol [www.tubedata.info].pdf (217 kB)
Datenblatt 6J5G Hygrade Sylvania [www.tubedata.info].pdf (36 kB)
Datenblatt 6J5G Sylvania.pdf (359 kB)
Datenblatt 6J5WGT Raytheon.pdf (270 kB)
Pruefkarte 6J5 VT-94 - Funke W19 Roehrenpruefer.pdf (161 kB)
Pruefkarte 6J5 VT94 VT94A VT94D 6J5 6J5GTX - Neuberger RPM370 Roehrenmessgeraet.pdf (221 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 6J5

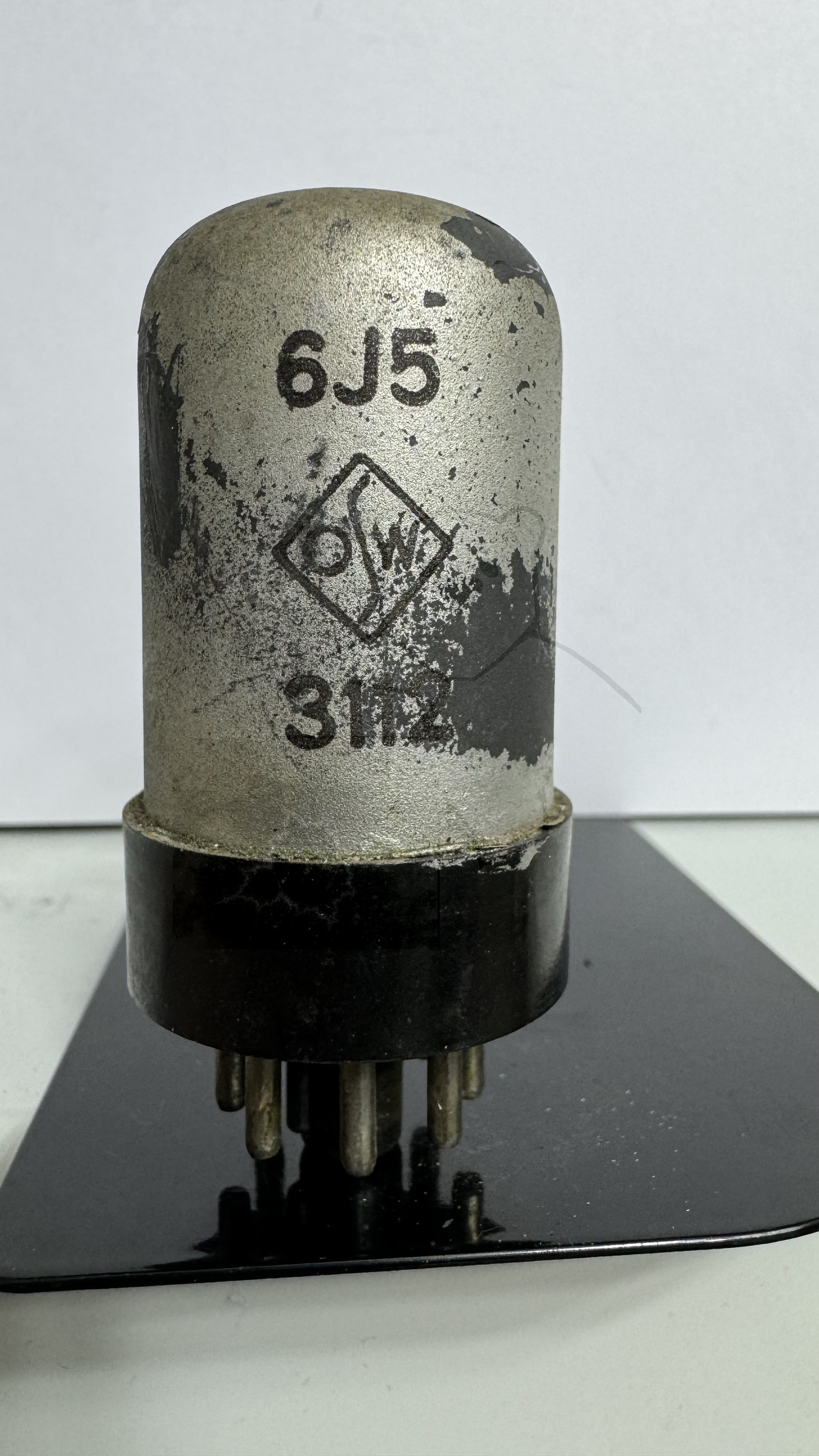

Röhre 6J5 #6277 Bild 1
