🔎 Beschreibung der Röhre: 6SQ7 Inventarnummer: 06263
| Name | → 6SQ7 📺 Mit Video |
| Vergleichsname | 3105 OSW 6G2 → 6Г2 |
| Hersteller | → HF |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S42a |
🔎 Beschreibung der Systeme für die Röhre: 6SQ7
| System 1 | System 2 | System 3 | |
| Kathode | 3 | 3 | 3 |
| Gitter 1 | 2 | ||
| Gitter 2 | |||
| Gitter 3 | |||
| Gitter 4 | |||
| Gitter 5 | |||
| Gitter 6 | |||
| Gitter 7 | |||
| Anode 1 | 6 | 5 | 4 |
| Anode 2 | |||
| Leuchtschirm | |||
| Heizung | 7, 8 | 7, 8 | 7, 8 |
| Abschirmung | 1 | 1 | 1 |
| Funktion | → Niederfrequenzverstaerker, Triode |
→ Diode, Allgemein |
→ Diode, Allgemein |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der 6SQ7
Bildquelle: General Electric Datenblatt
🔎 YouTube Video zu 6SQ7
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/6xntv3Uxdeg (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: 6SQ7
Datenblatt 6SQ7 General Electric.pdf (321 kB)
Datenblatt 6SQ7 RCA [www.tubedata.info].pdf (202 kB)
Datenblatt 6SQ7 RFT.pdf (78 kB)
Datenblatt 6SQ7 Tung-Sol [www.tubedata.info].pdf (245 kB)
Pruefkarte 6SQ7 6SR7 6ST7 VT-103 VT-233 VT-205 - Funke W19 Roehrenpruefer.pdf (157 kB)
Pruefkarte 6SQ7 VT-103 - Funke W19 Roehrenpruefer.pdf (153 kB)
Pruefkarte 6SQ7 VT103 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (210 kB)
Pruefkarte 6SQ7 VT103 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (203 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 6SQ7

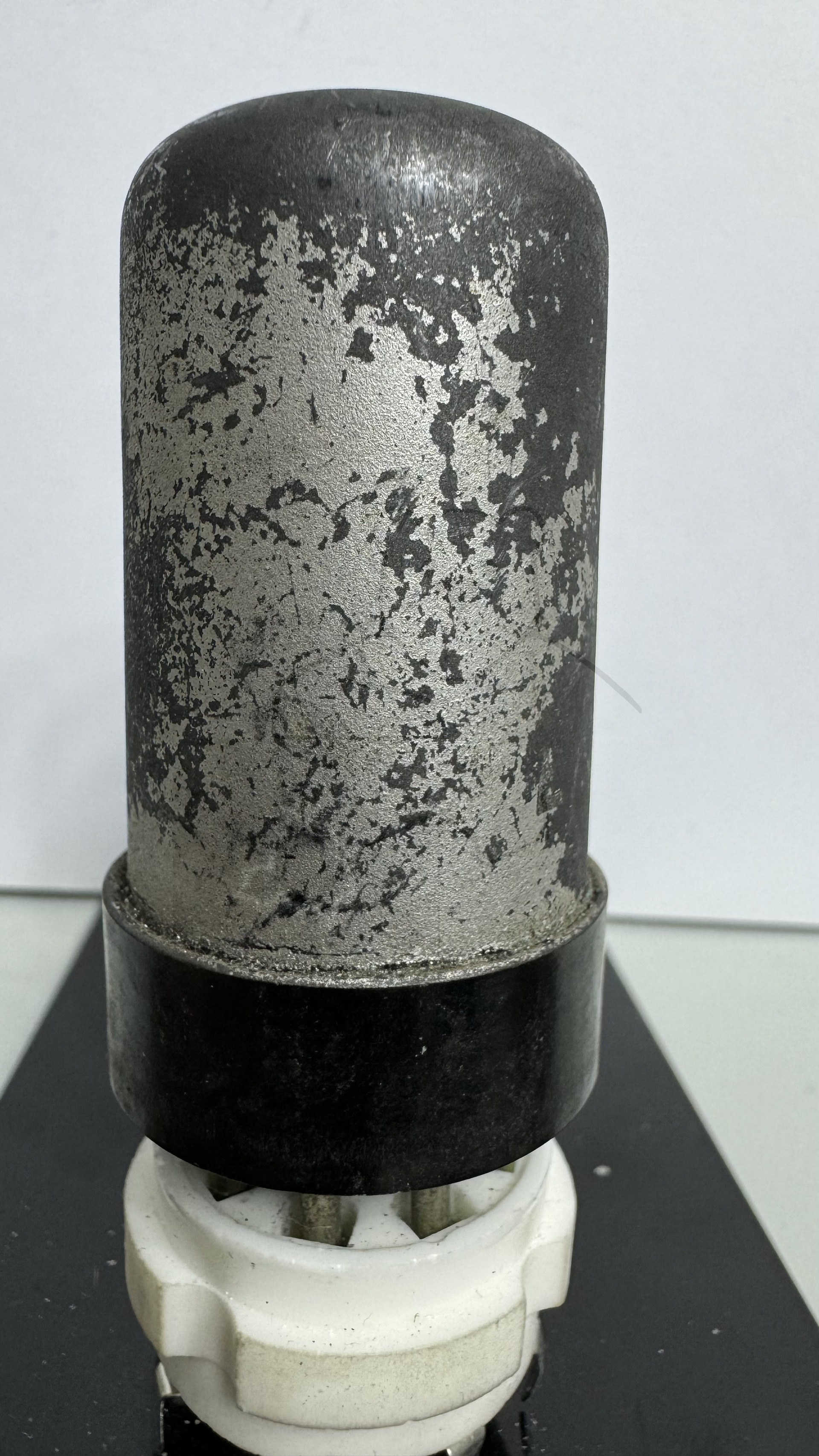

Röhre 6SQ7 #6263 Bild 1
