đ Beschreibung der Röhre: 6AG7 Inventarnummer: 06200
| Name | â 6AG7 |
| Vergleichsname | â 2192 OSW 6P9 â 6Đ9 |
| Hersteller | â RCA |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,65 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S38a |
đ Beschreibung der Systeme fĂŒr die Röhre: 6AG7
| System 1 | |
| Kathode | 5 |
| Gitter 1 | 4 |
| Gitter 2 | 6 |
| Gitter 3 | 1 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | 3 |
| Funktion | â Bildsignal, Endverstaerker |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

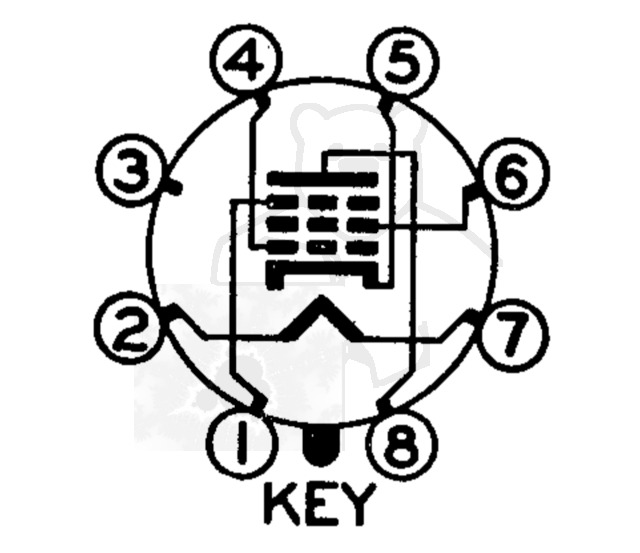

đ Sockelschaltung der 6AG7
Bildquelle: General Electric Datenblatt
đ DatenblĂ€tter zur Röhre: 6AG7
Datenblatt 6AG7 General Electric [www.tubedata.info].pdf (434 kB)
Datenblatt 6AG7 RCA Version 1 [www.tubedata.info].pdf (257 kB)
Datenblatt 6AG7 RCA Version 2 [www.tubedata.info].pdf (541 kB)
Datenblatt 6AG7 RFT.pdf (81 kB)
Datenblatt 6AG7 Tung-Sol [www.tubedata.info].pdf (276 kB)
Datenblatt 6AG7k RFT [www.tubedata.info].pdf (86 kB)
Pruefkarte 6AG7 6AK7 - Funke W19 Roehrenpruefer.pdf (160 kB)
Pruefkarte 6AG7 VT247 - Neuberger RPM370 Roehrenmessgeraet.pdf (194 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 6AG7

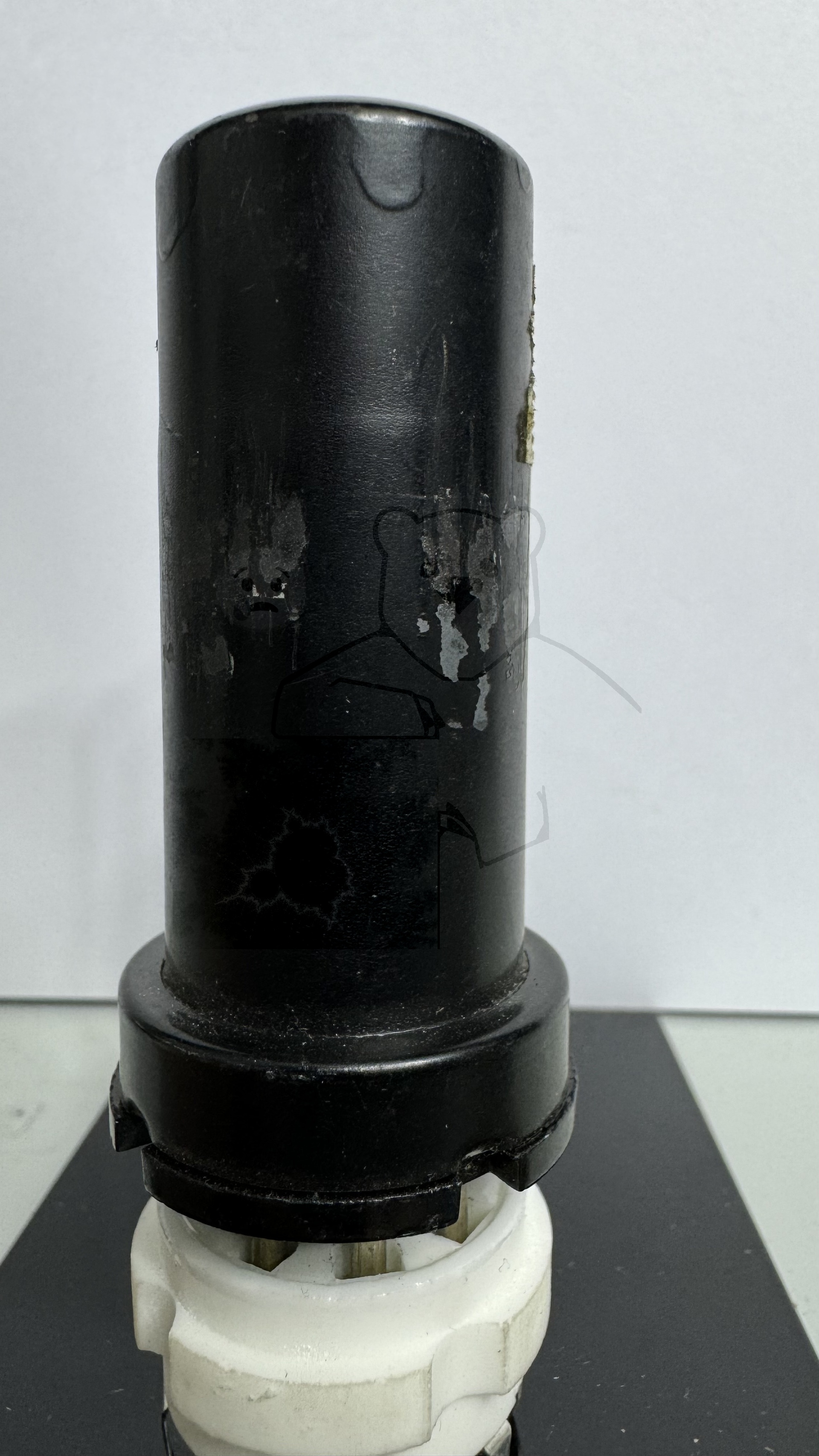

Röhre 6AG7 #6200 Bild 1
