đ Beschreibung der Röhre: 6SA7 Inventarnummer: 06189
| Name | â 6SA7 đș Mit Video |
| Vergleichsname | 3104 OSW 5961 6A7 6Đ15Đ â 6Đ7 CV1966 â VT-150 |
| Hersteller | â RCA |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S38a |
đ Beschreibung der Systeme fĂŒr die Röhre: 6SA7
| System 1 | |
| Kathode | 6 |
| Gitter 1 | 5 |
| Gitter 2 | 4 |
| Gitter 3 | 8 |
| Gitter 4 | 4 |
| Gitter 5 | 1 Metallvariante - Glasvariante: Intern auf Kathode |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 3 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | 1 |
| Funktion | â Heptode, Allgemein |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 6SA7
Bildquelle: General Electric Datenblatt
đ YouTube Video zu 6SA7
Hinweis: An dieser Stelle war ursprĂŒnglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie mĂŒssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
âïž https://youtu.be/b1GK13fmR5k (Durch Anklicken verlassen Sie diese Webseite!)
đ DatenblĂ€tter zur Röhre: 6SA7
Datenblatt 6SA7 General Electric.pdf (278 kB)
Datenblatt 6SA7 RCA Version 1.pdf (3196 kB)
Datenblatt 6SA7 RCA Version 2 [www.tubedata.info].pdf (125 kB)
Datenblatt 6SA7 RFT.pdf (88 kB)
Datenblatt 6SA7 Sylvania.pdf (82 kB)
Datenblatt 6SA7 Tung-Sol [www.tubedata.info].pdf (268 kB)
Pruefkarte 6SA7 VT-150 - Funke W19 Roehrenpruefer.pdf (153 kB)
Pruefkarte 6SA7 VT150 VT150A - Neuberger RPM370 Roehrenmessgeraet.pdf (224 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 6SA7

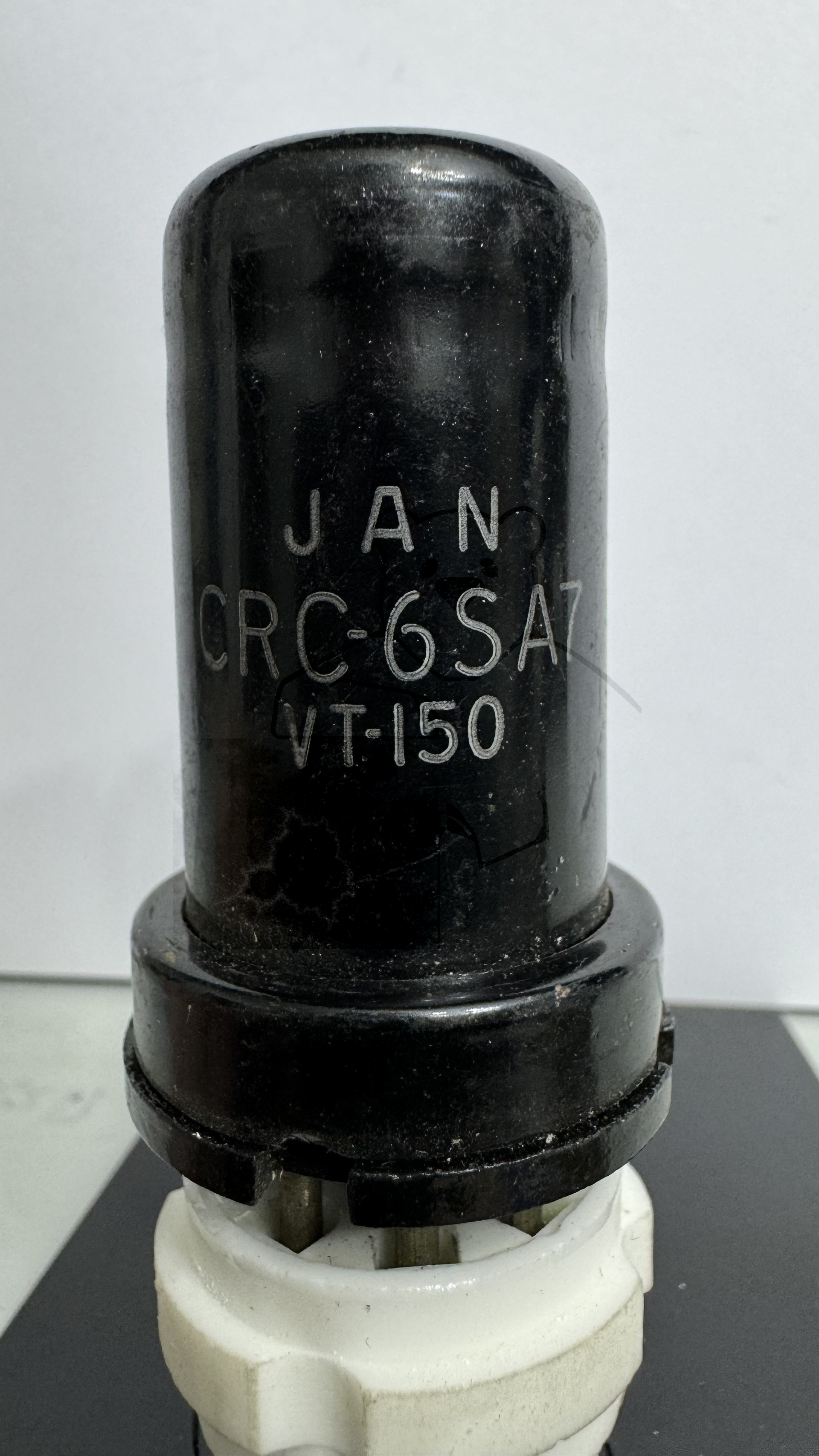

Röhre 6SA7 #6189 Bild 1

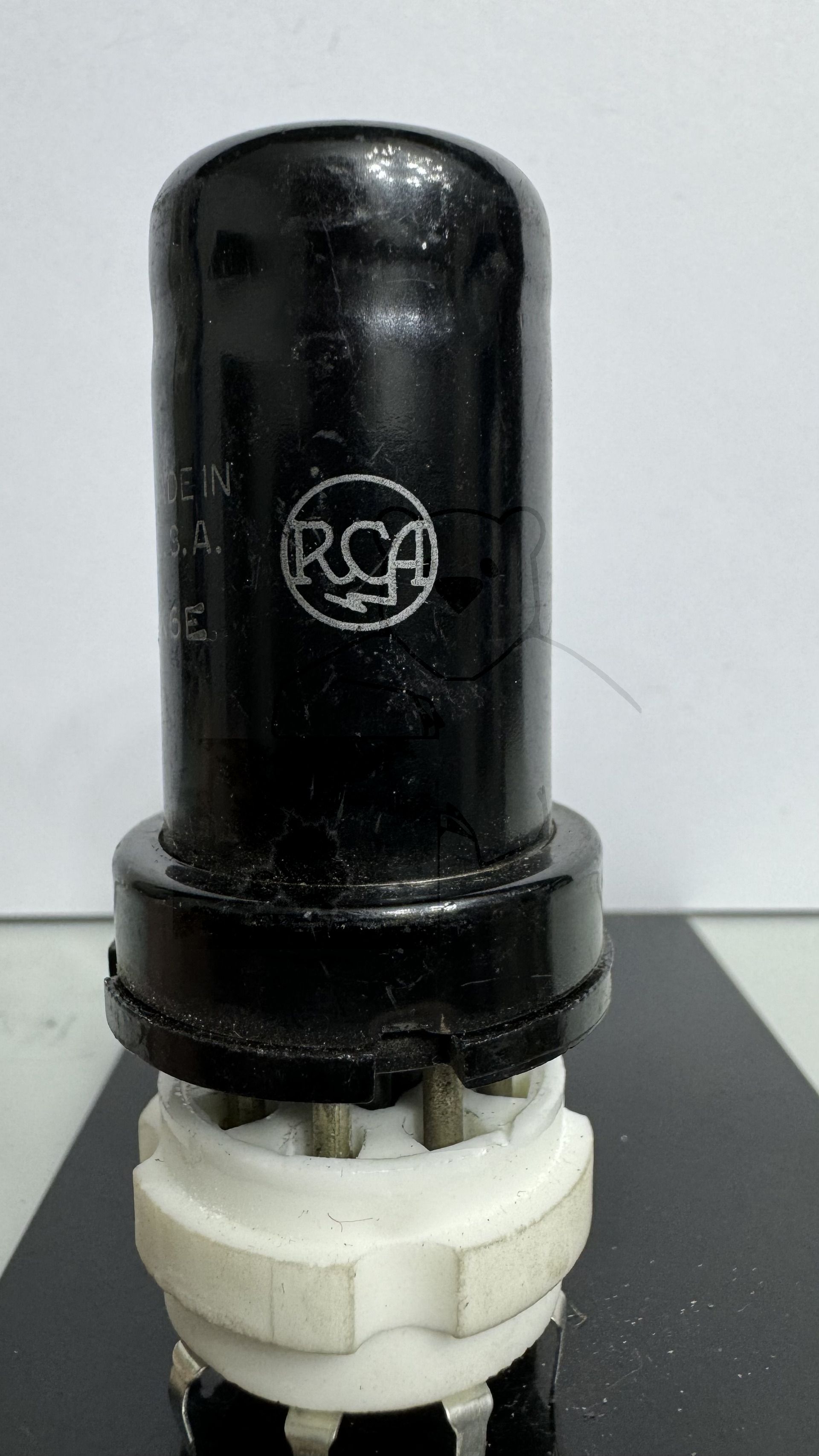

Röhre 6SA7 #6189 Bild 2

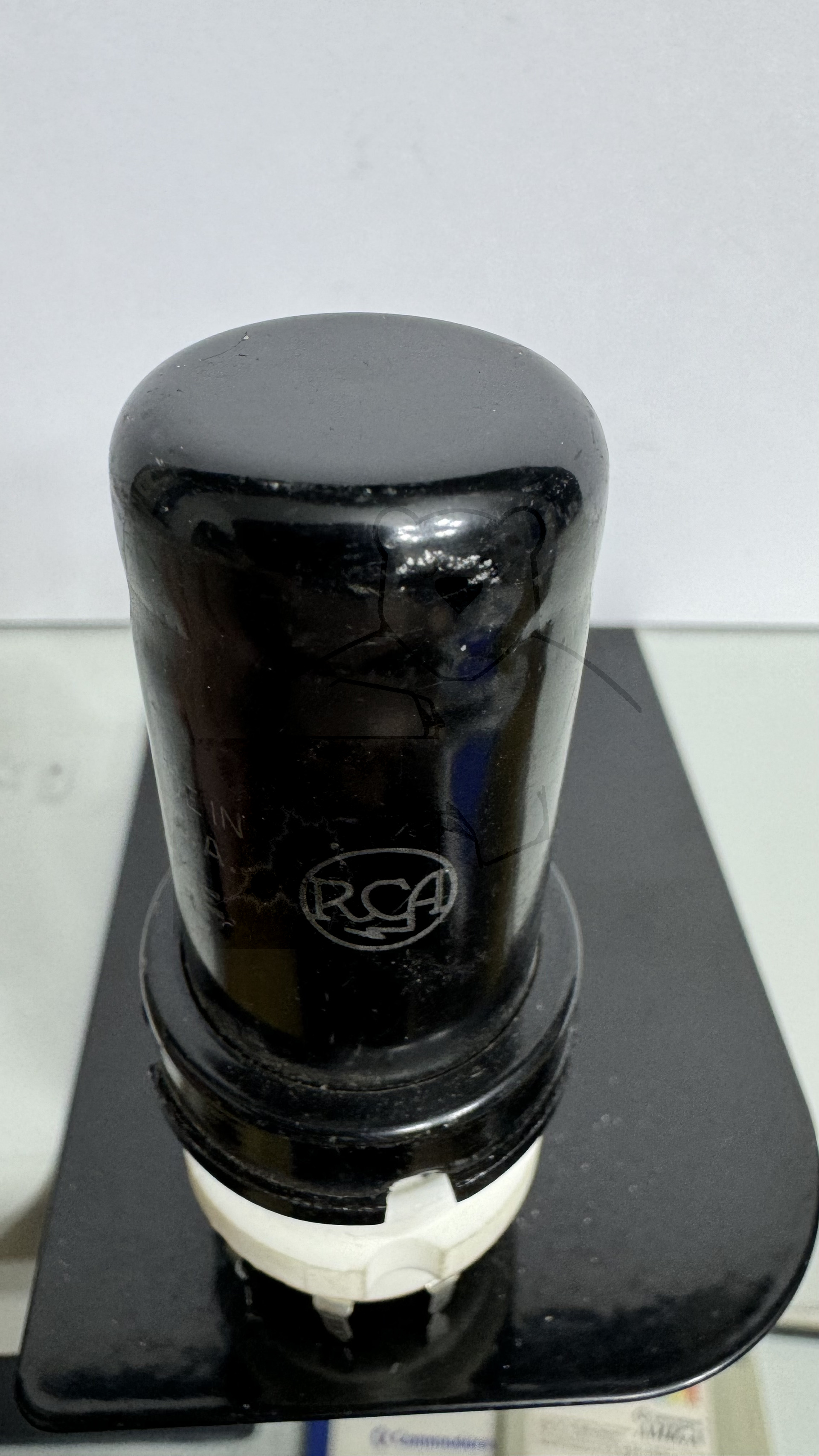

Röhre 6SA7 #6189 Bild 3

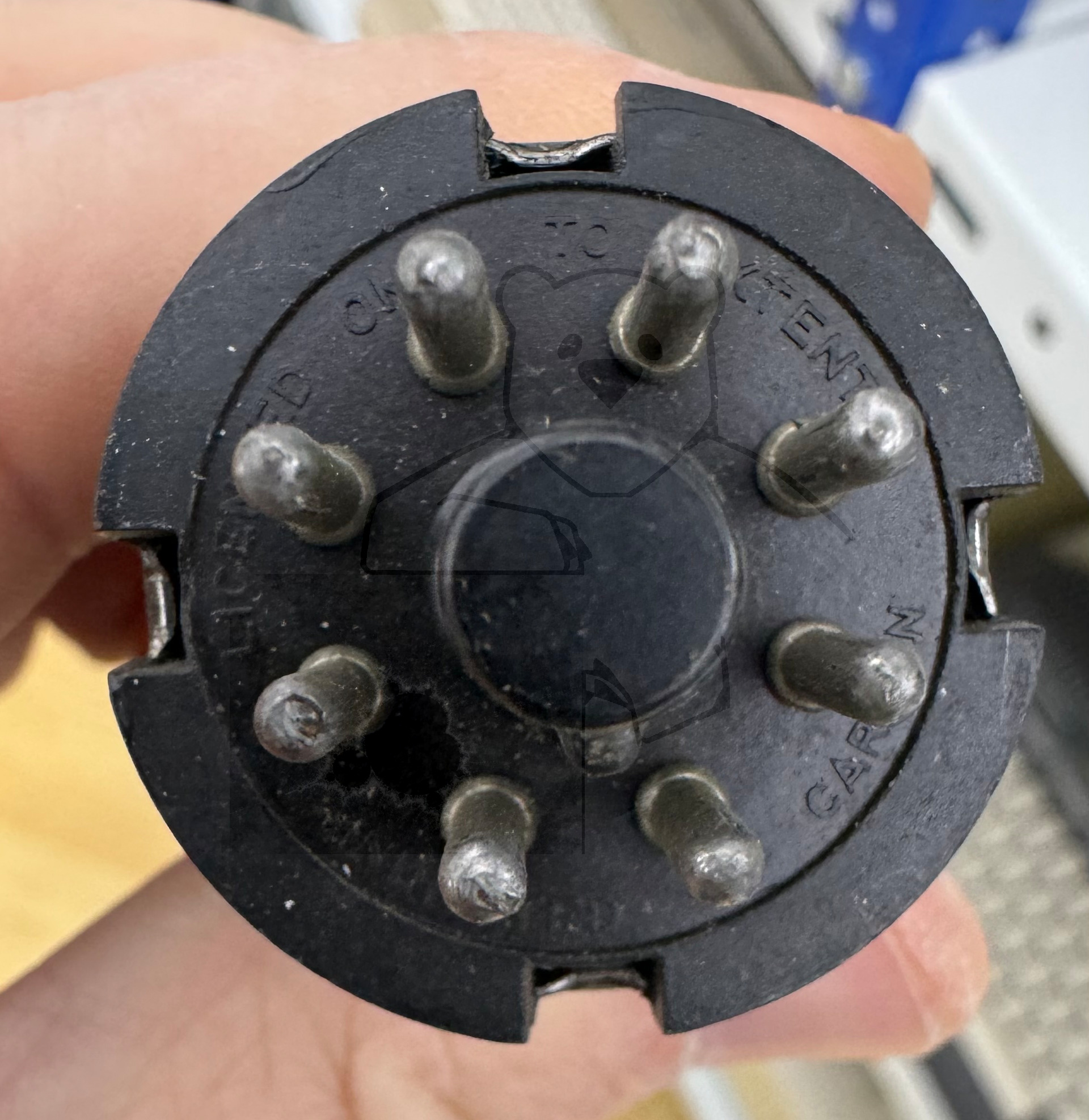

Röhre 6SA7 #6189 Bild 4
