🔎 Beschreibung der Röhre: 6А8 Inventarnummer: 06183
| Name | → 6А8 |
| Vergleichsname | → 6A8 → 6A8G 6A8GT |
| Hersteller | → UdSSR (Allgemein) |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | ОТК1 Produziert: 4/1954 |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S38a |
🔎 Beschreibung der Systeme für die Röhre: 6А8
| System 1 | |
| Kathode | 8 |
| Gitter 1 | 5 |
| Gitter 2 | 6 |
| Gitter 3 | 4 |
| Gitter 4 | Kappe |
| Gitter 5 | 4 |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 3 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | 1 |
| Funktion | → Oszillator / Mischer |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

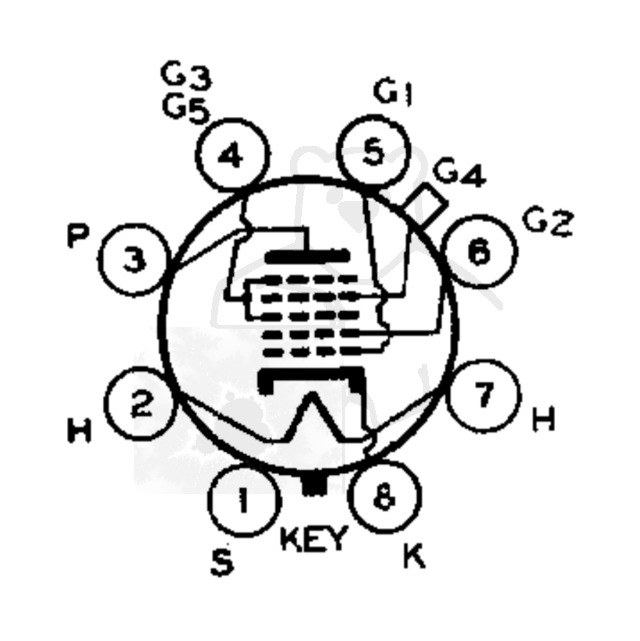

🔎 Sockelschaltung der 6А8
Bildquelle: RCA Datenblatt
🔎 Datenblätter zur Röhre: 6А8
Datenblatt 6A8 RCA.pdf (104 kB)

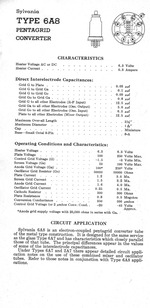

Datenblatt 6A8 Sylvania.pdf (572 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 6А8

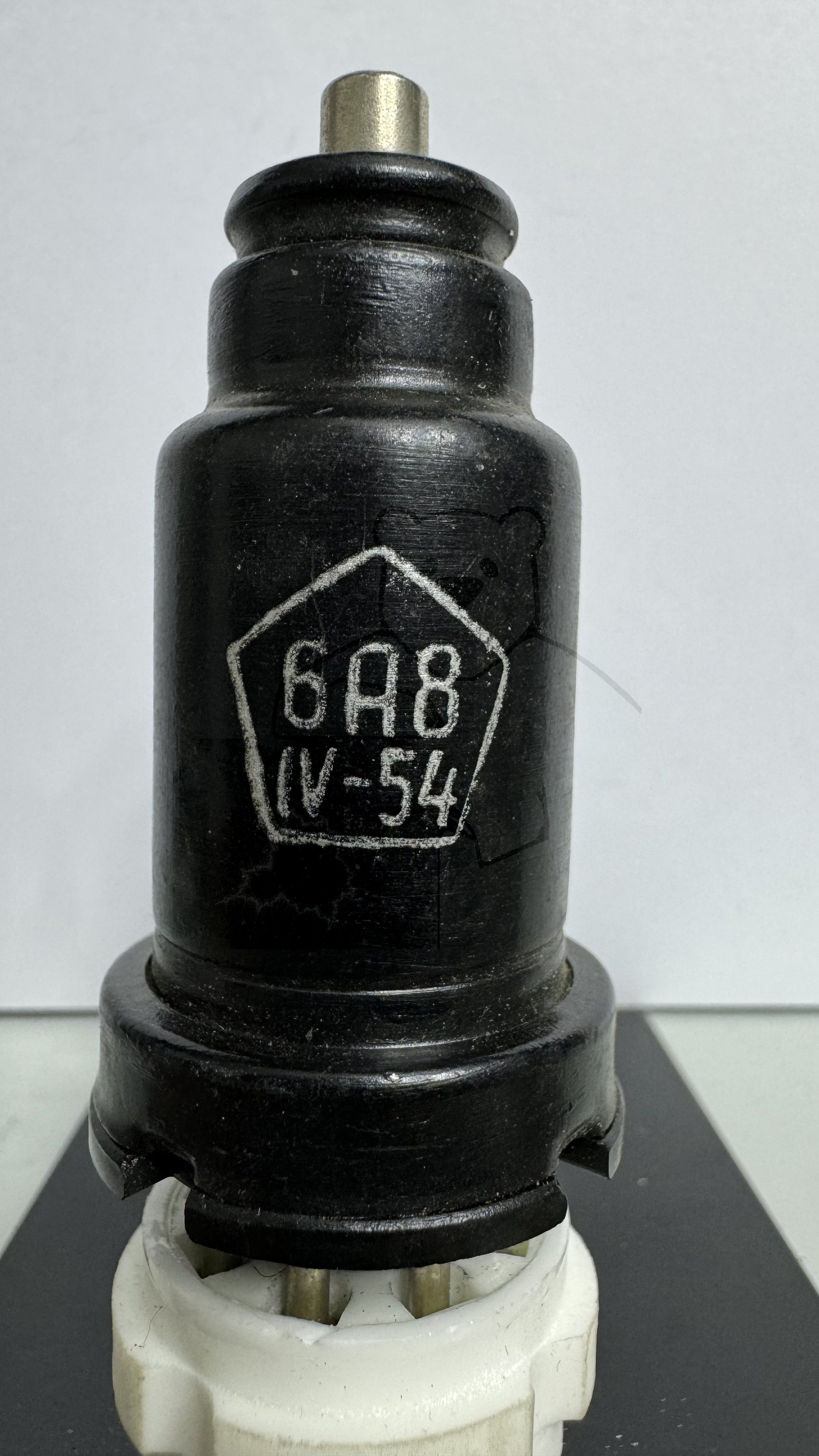

Röhre 6А8 #6183 Bild 1

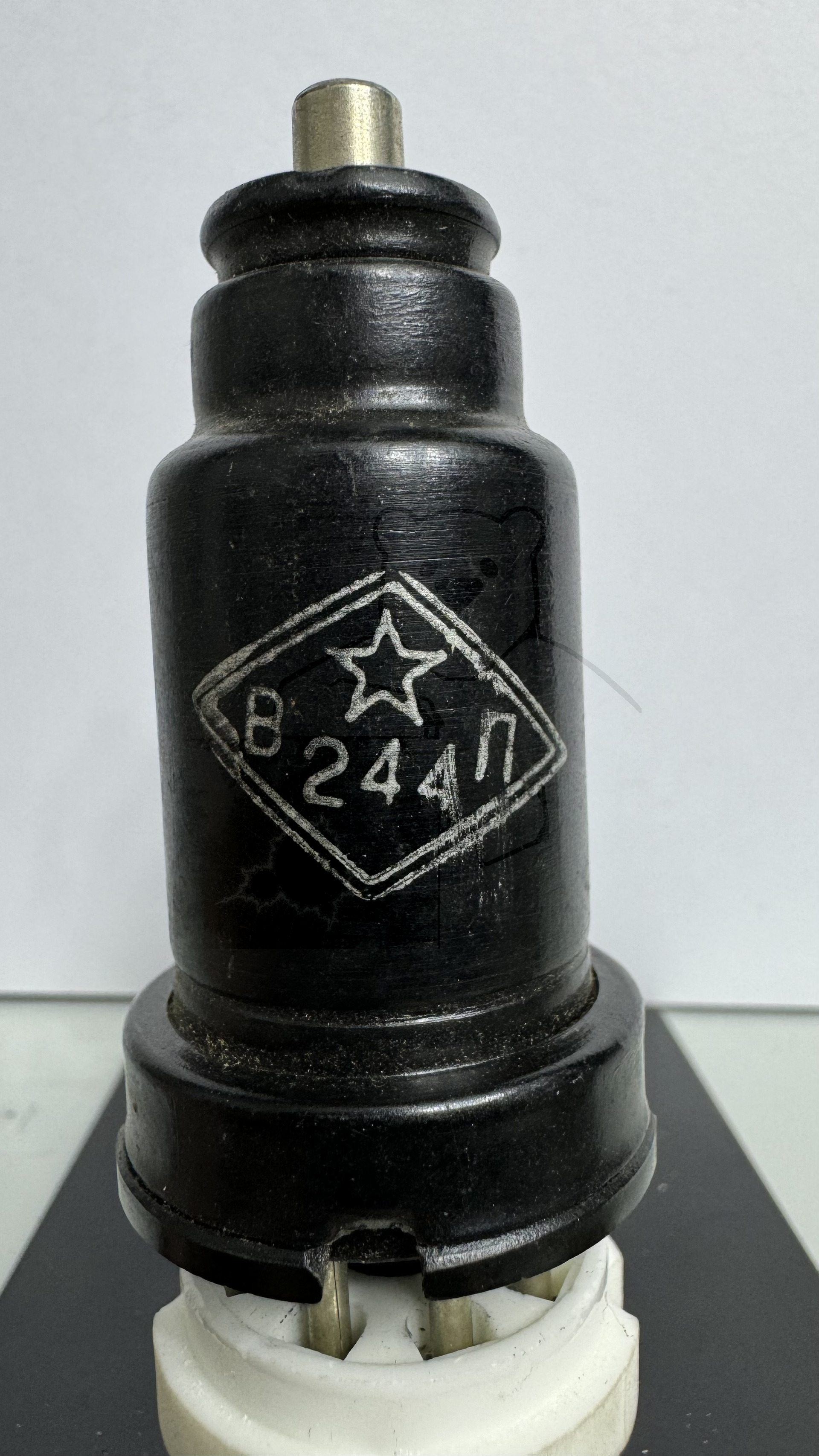

Röhre 6А8 #6183 Bild 2

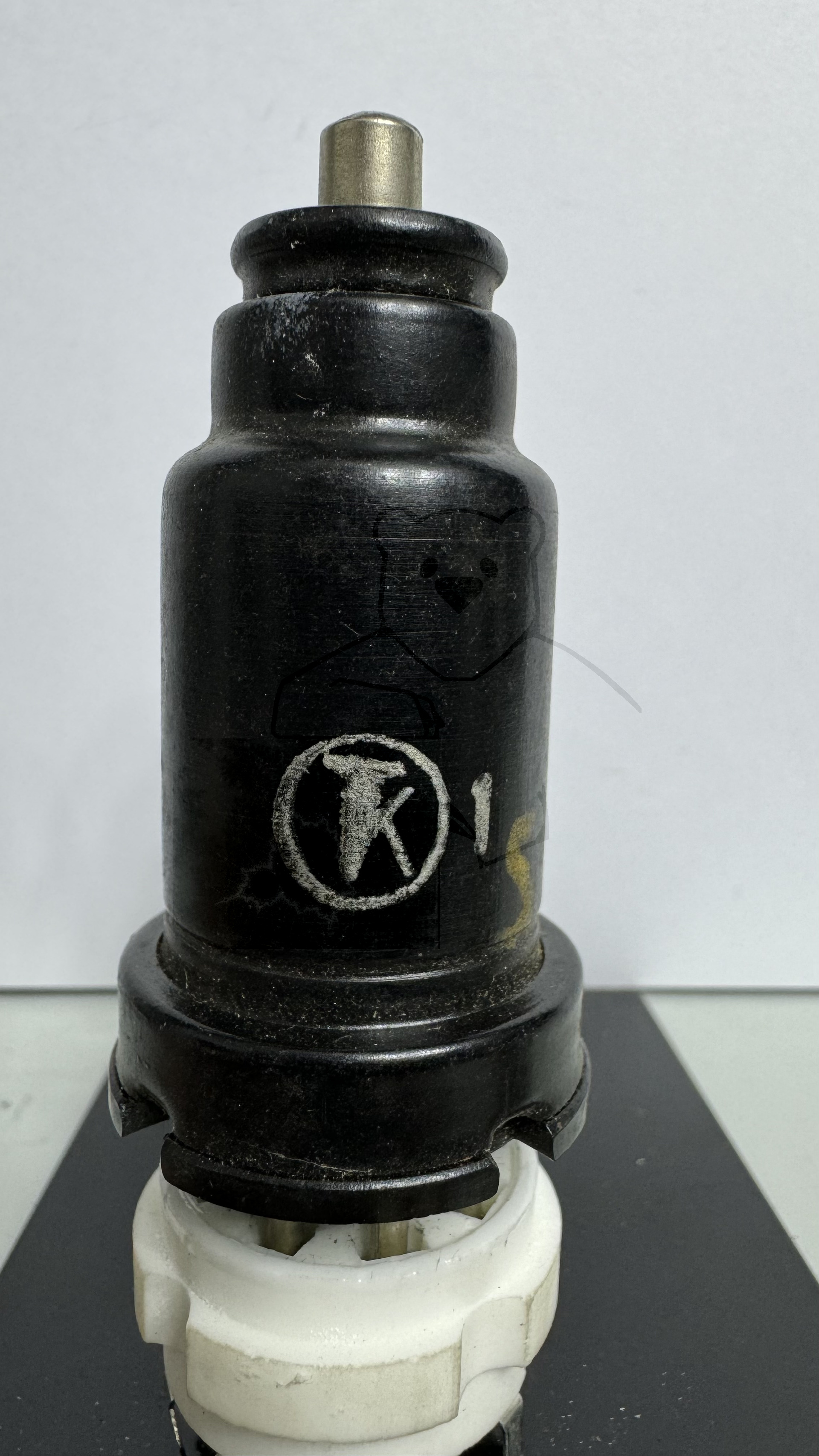

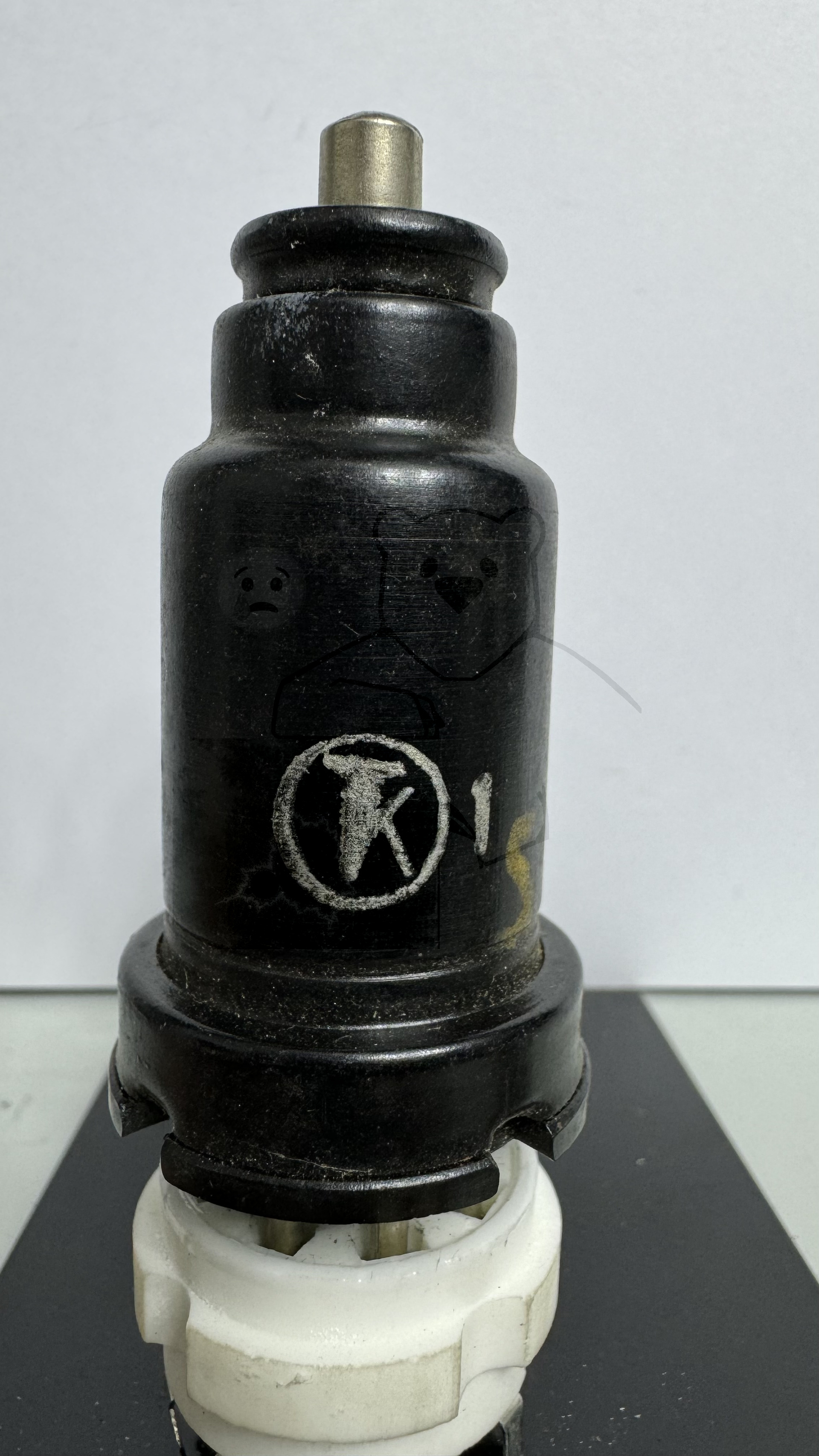

Röhre 6А8 #6183 Bild 3
