Daten und Bilder der Röhre: PL1267

🔎 Beschreibung der Röhre: PL1267 Inventarnummer: 06143

Name	→ PL1267
Vergleichsname	0A4G RL1267 Z300T
Hersteller	→ Valvo
Heizspannung (Volt)
Heizstrom (Ampère)
Art der Heizung	Kaltkathode
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer	5087

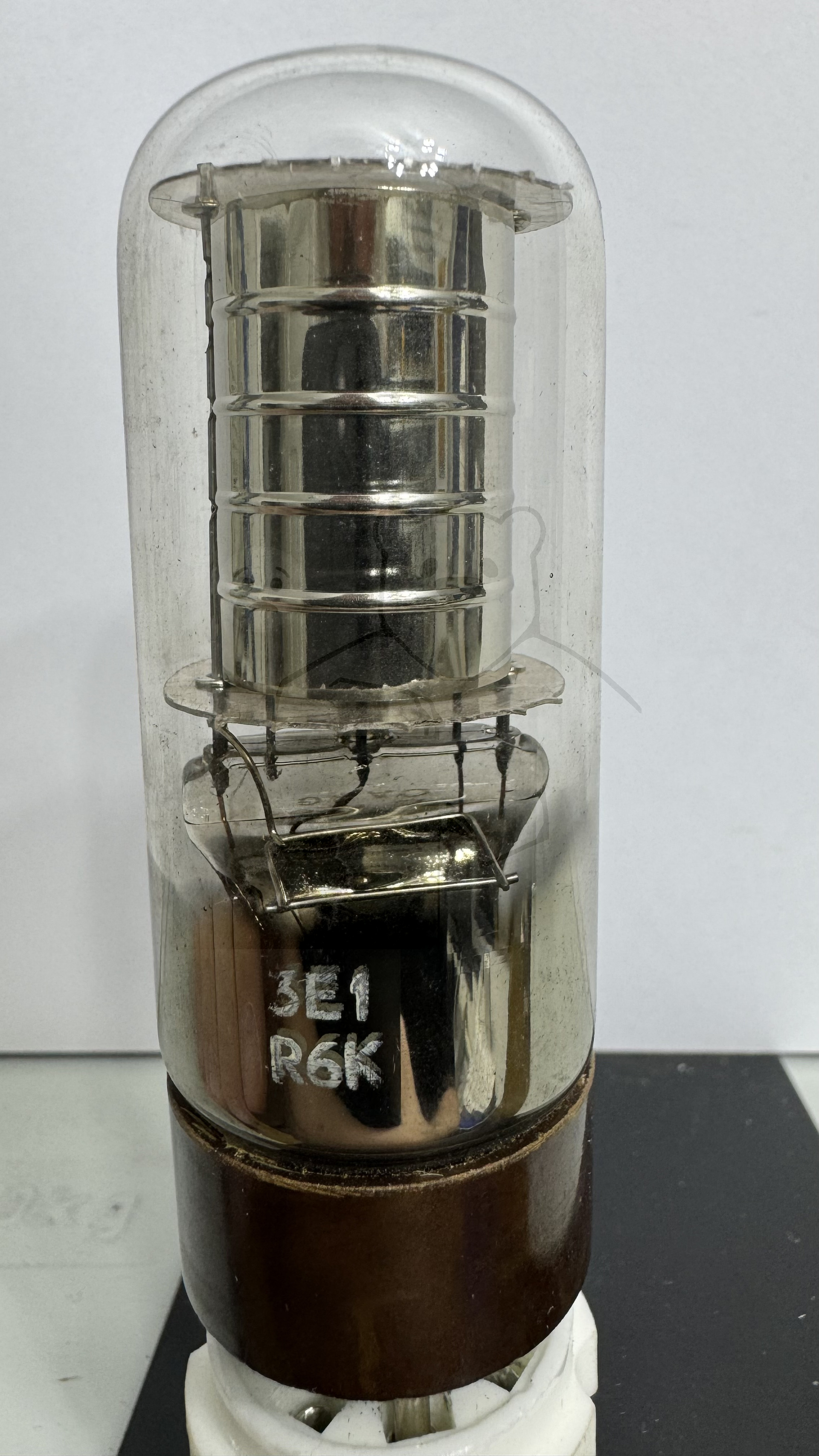

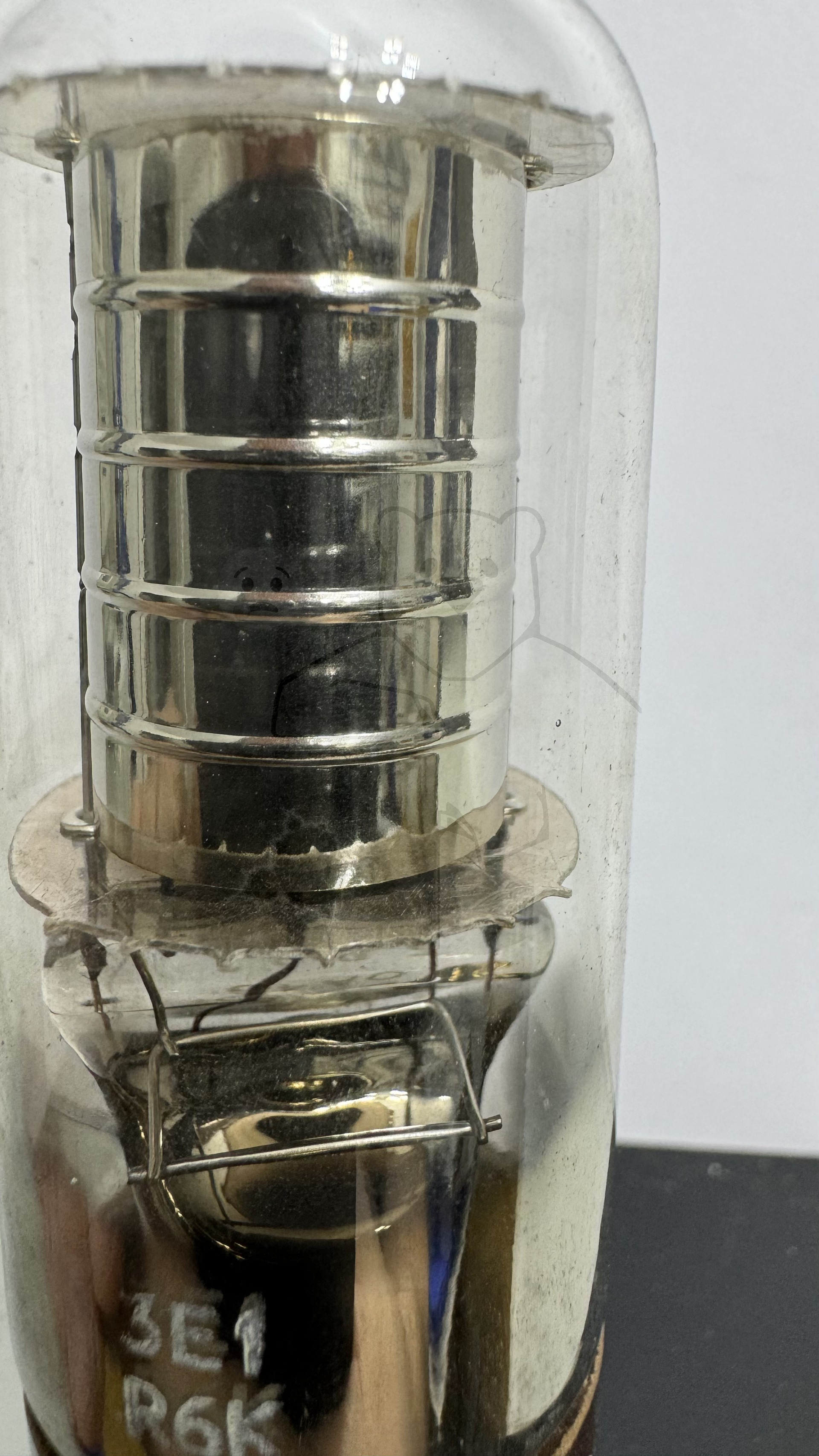

Ätz- Produktionscode	3E1 R6K
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S38a

🔎 Beschreibung der Systeme für die Röhre: PL1267

	System 1
Kathode	2
Gitter 1	7
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Relais Roehre, Kaltkathode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

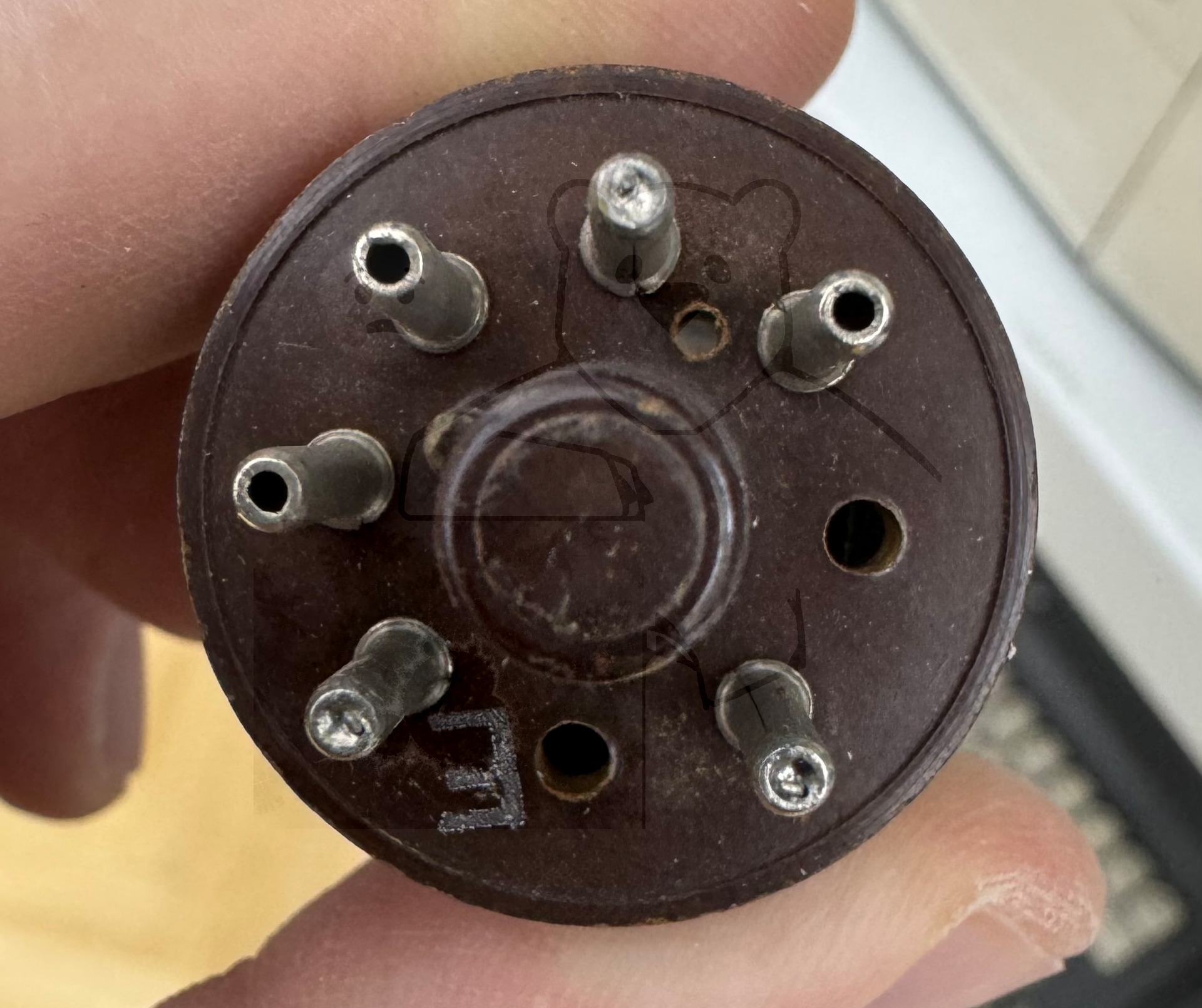

🔎 Sockelschaltung der PL1267

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: PL1267
Datenblatt PL1267 Philips [www.tubedata.info].pdf (155 kB)
Pruefkarte PL1267 0A4g - Neuberger RPM370 Roehrenmessgeraet.pdf (204 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
