Daten und Bilder der Röhre: IF860

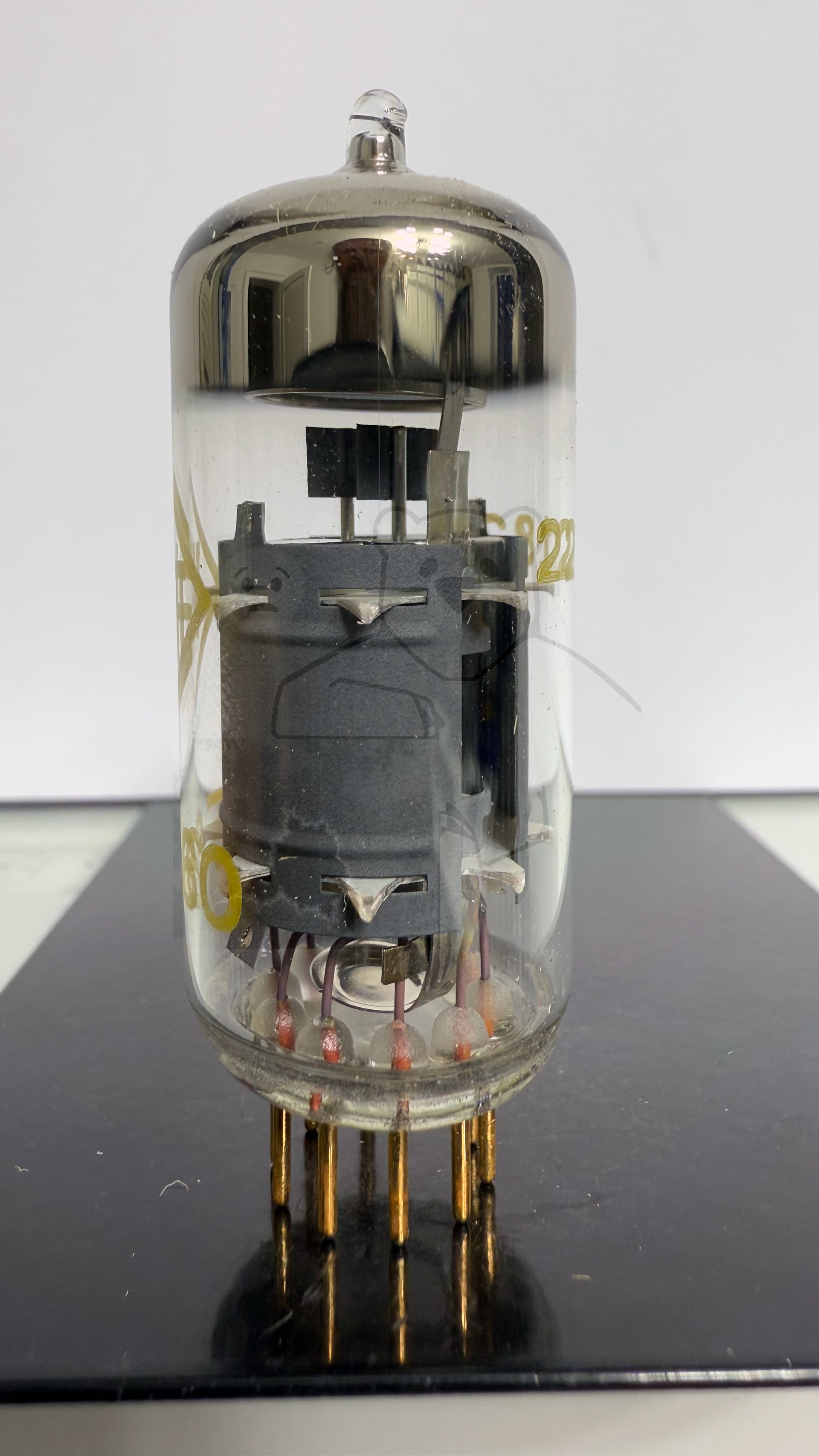

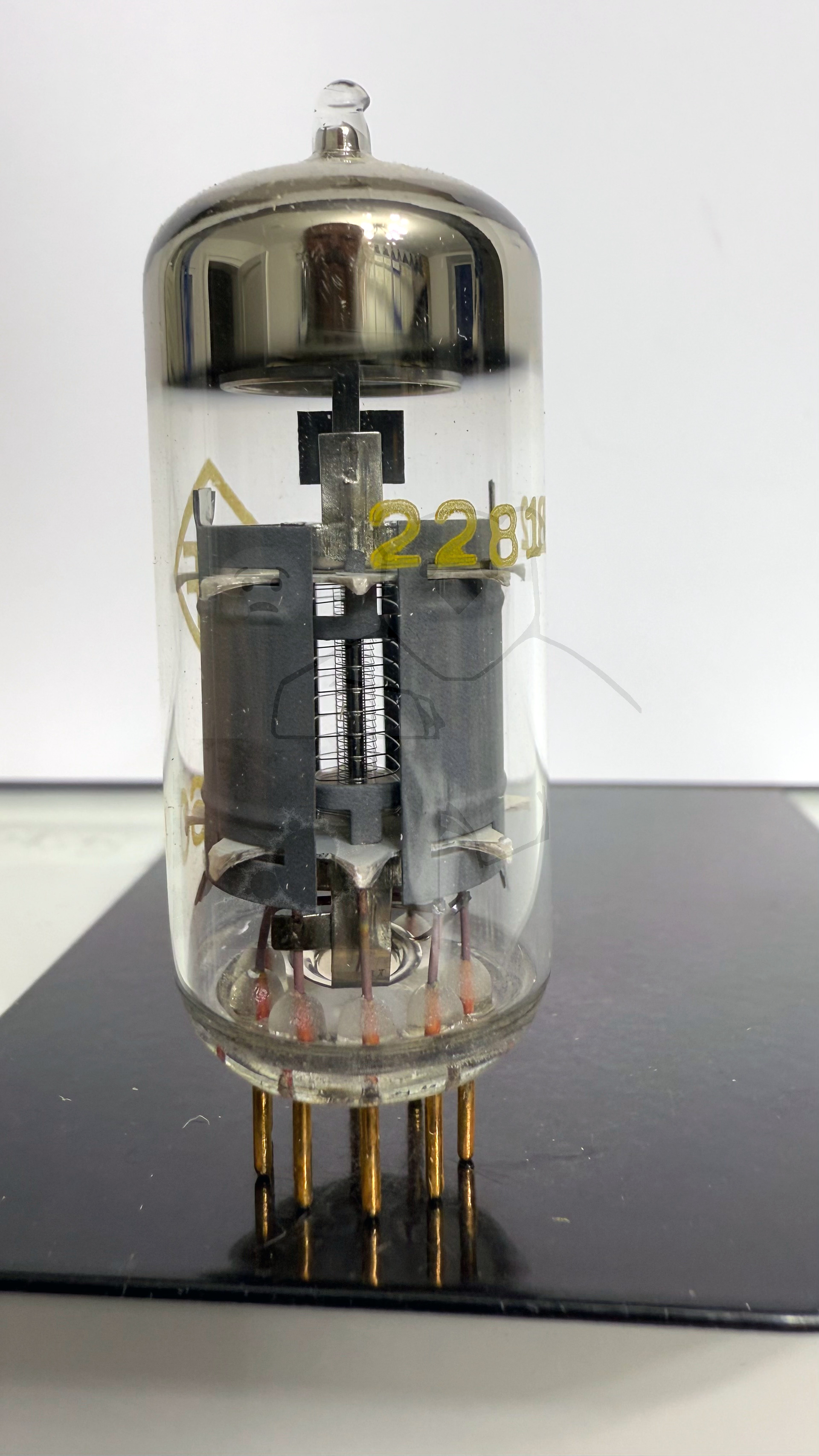

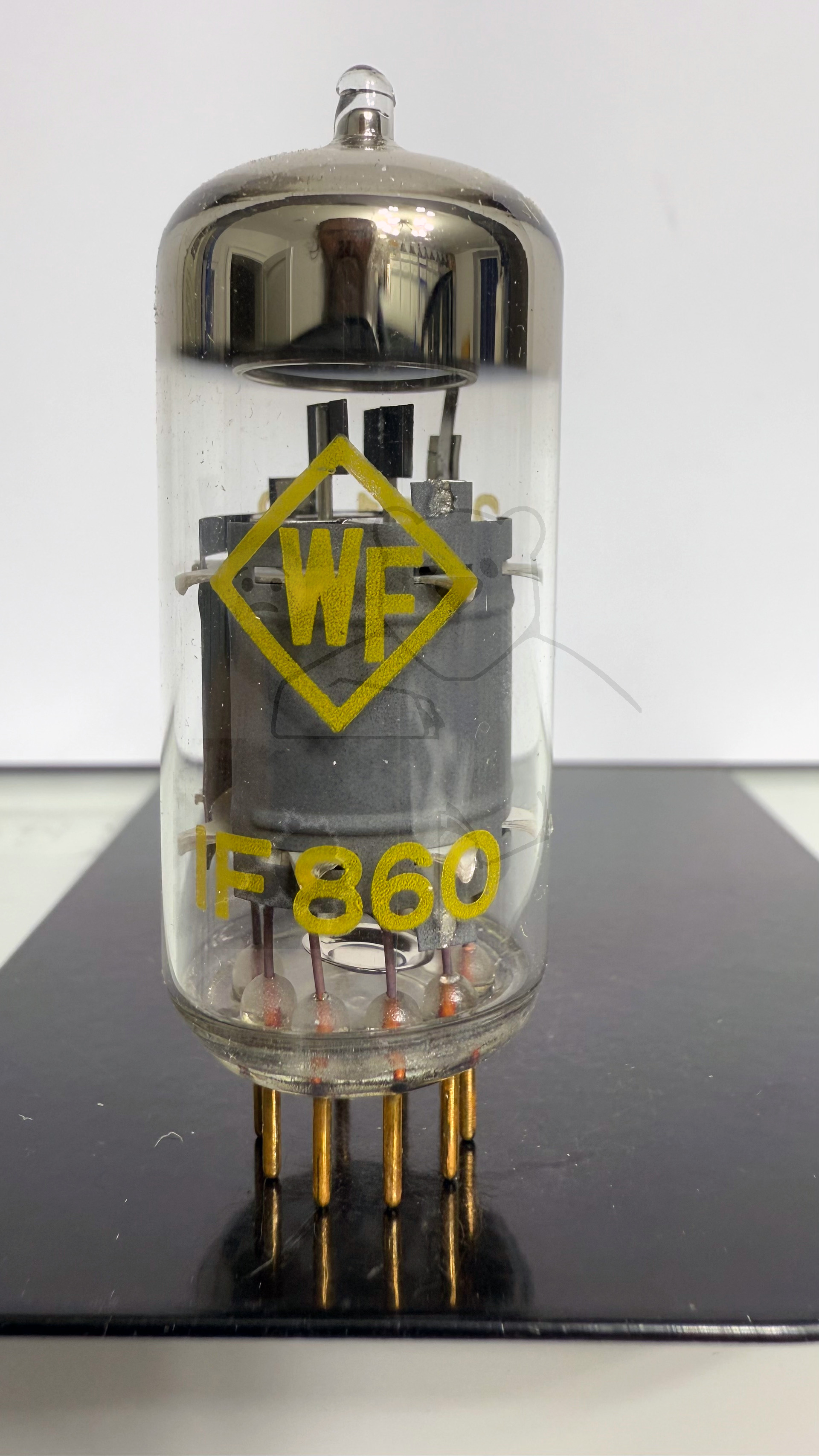

🔎 Beschreibung der Röhre: IF860 Inventarnummer: 06134

Name	→ IF860
Vergleichsname
Hersteller	→ R-F-T
Heizspannung (Volt)	20
Heizstrom (Ampère)	0,095
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp
Informationen	TGL13753 35.75 1972
Kenn Nummer
Ätz- Produktionscode
Serien Nummer	228182

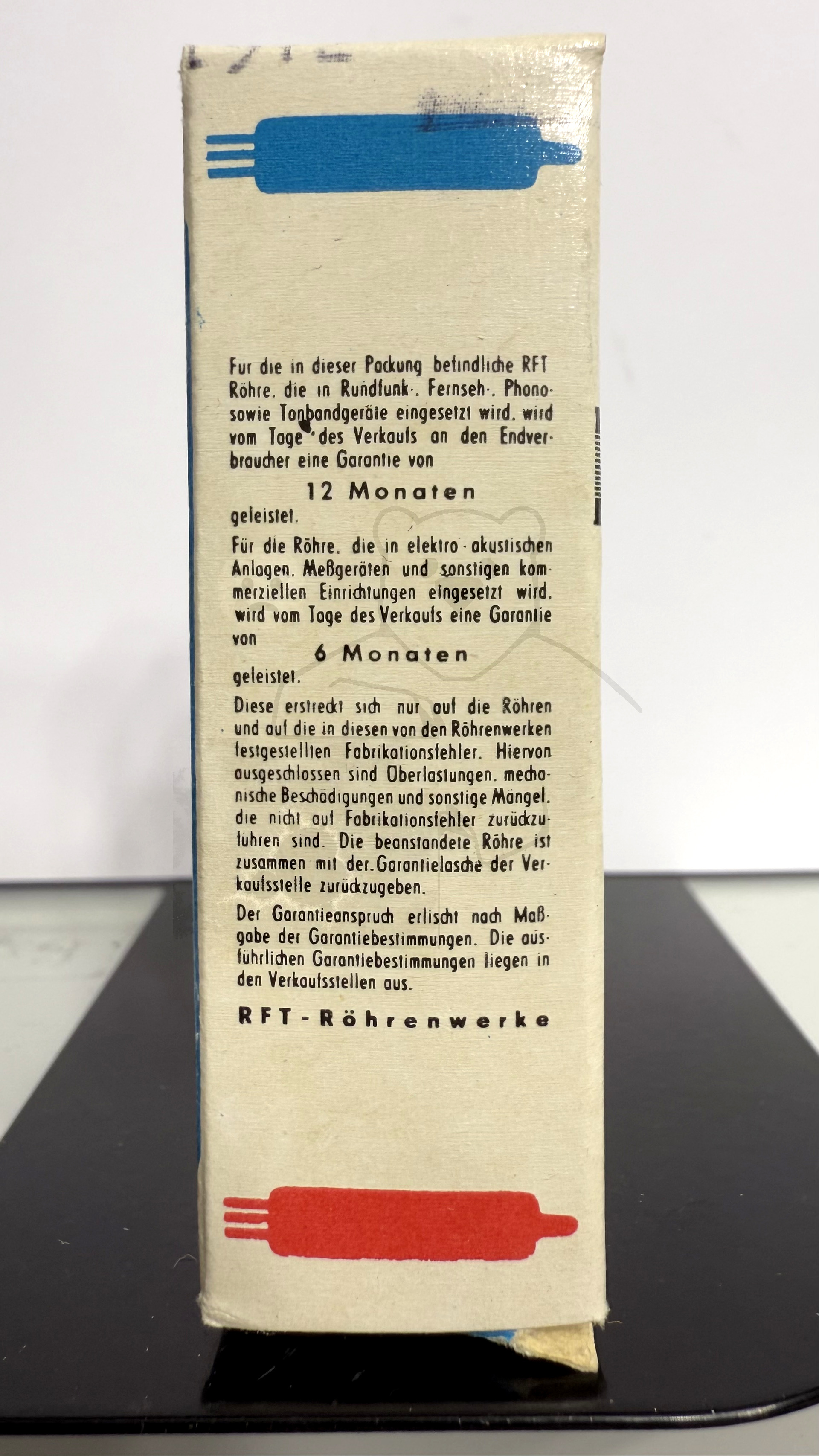

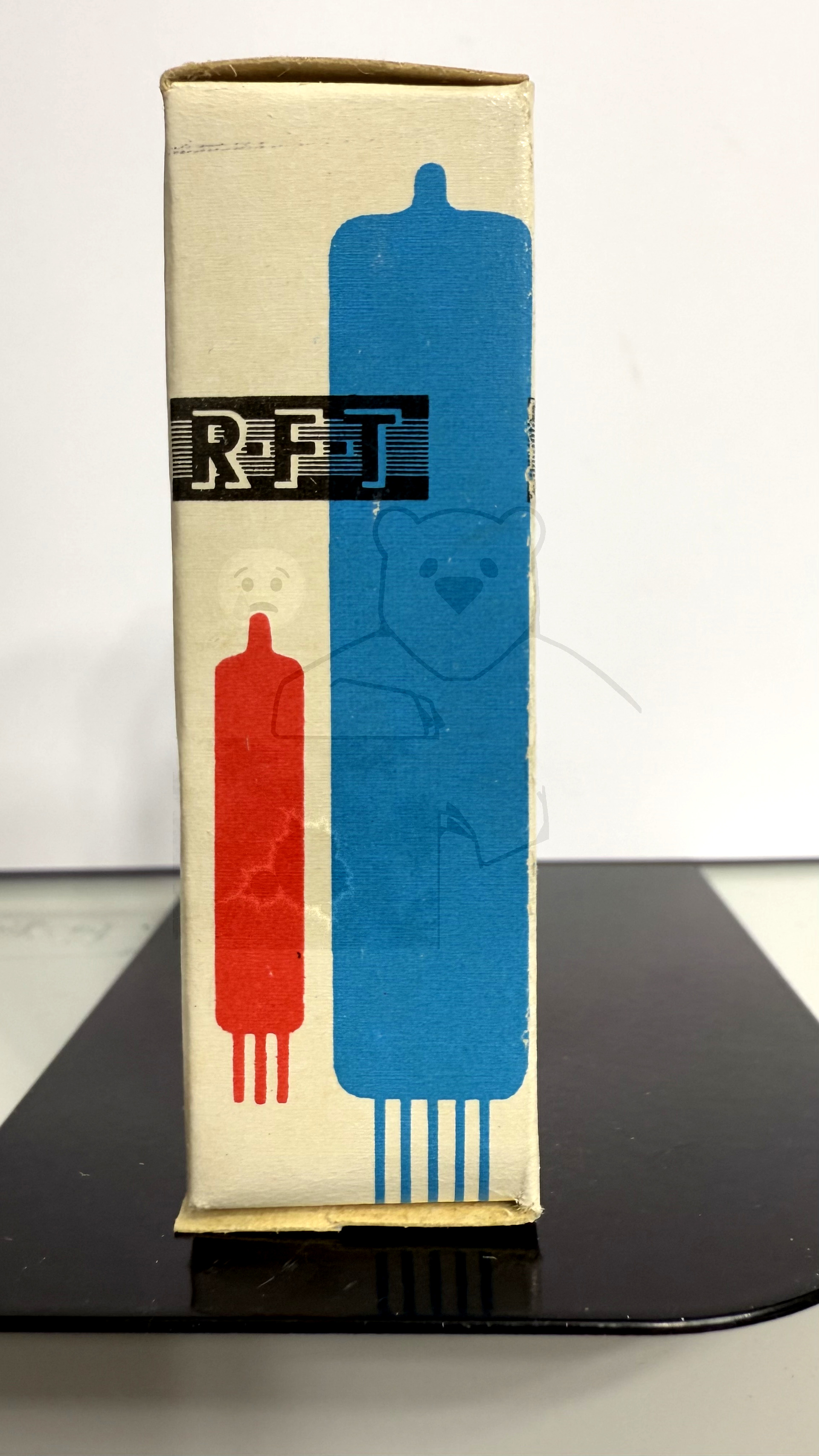

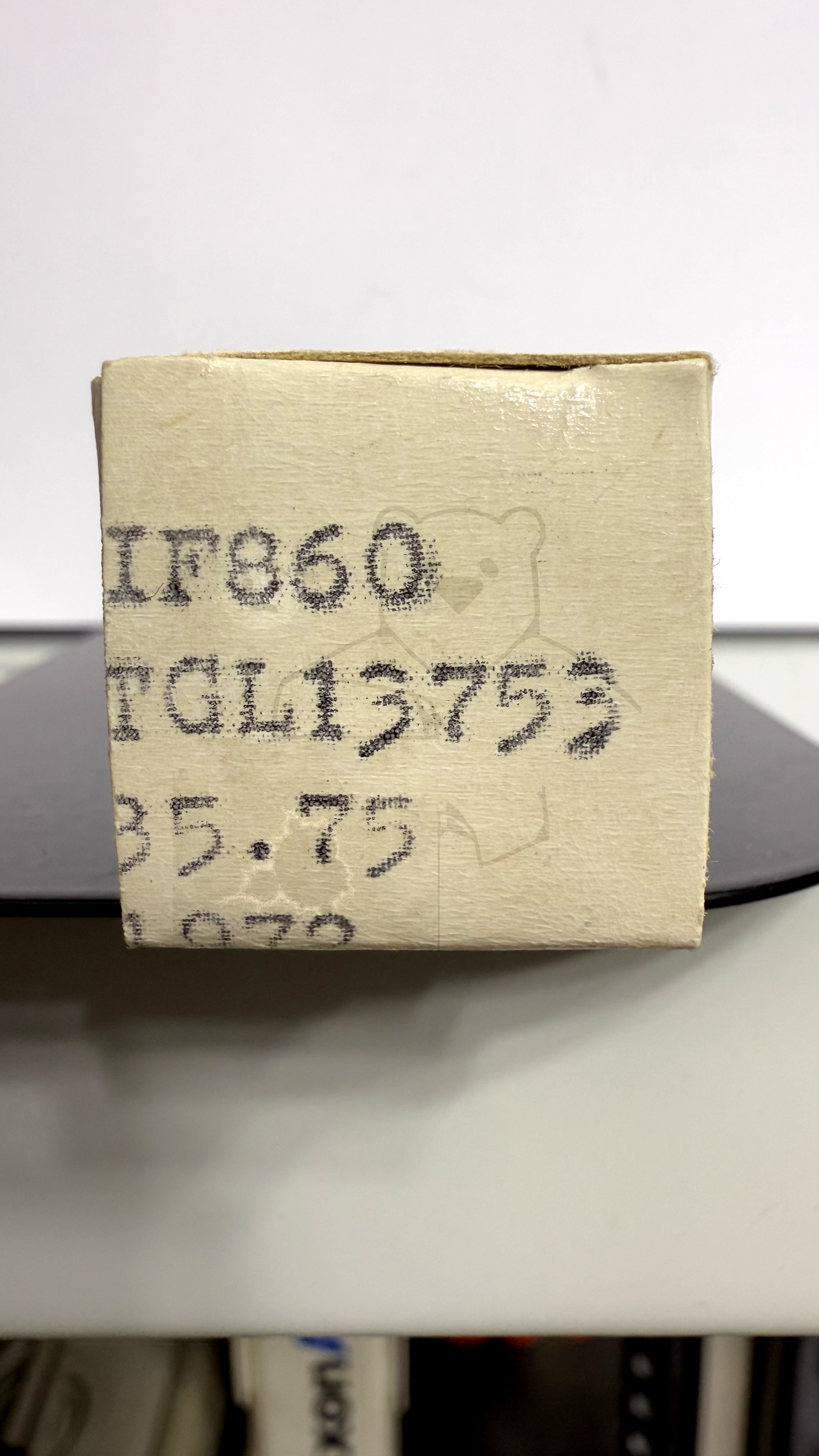

Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S107a

🔎 Beschreibung der Systeme für die Röhre: IF860

	System 1
Kathode	1, 3
Gitter 1	2
Gitter 2	8
Gitter 3	9
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung	6
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der IF860

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: IF860
Datenblatt IF860 EF860 RFT.pdf (145 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
