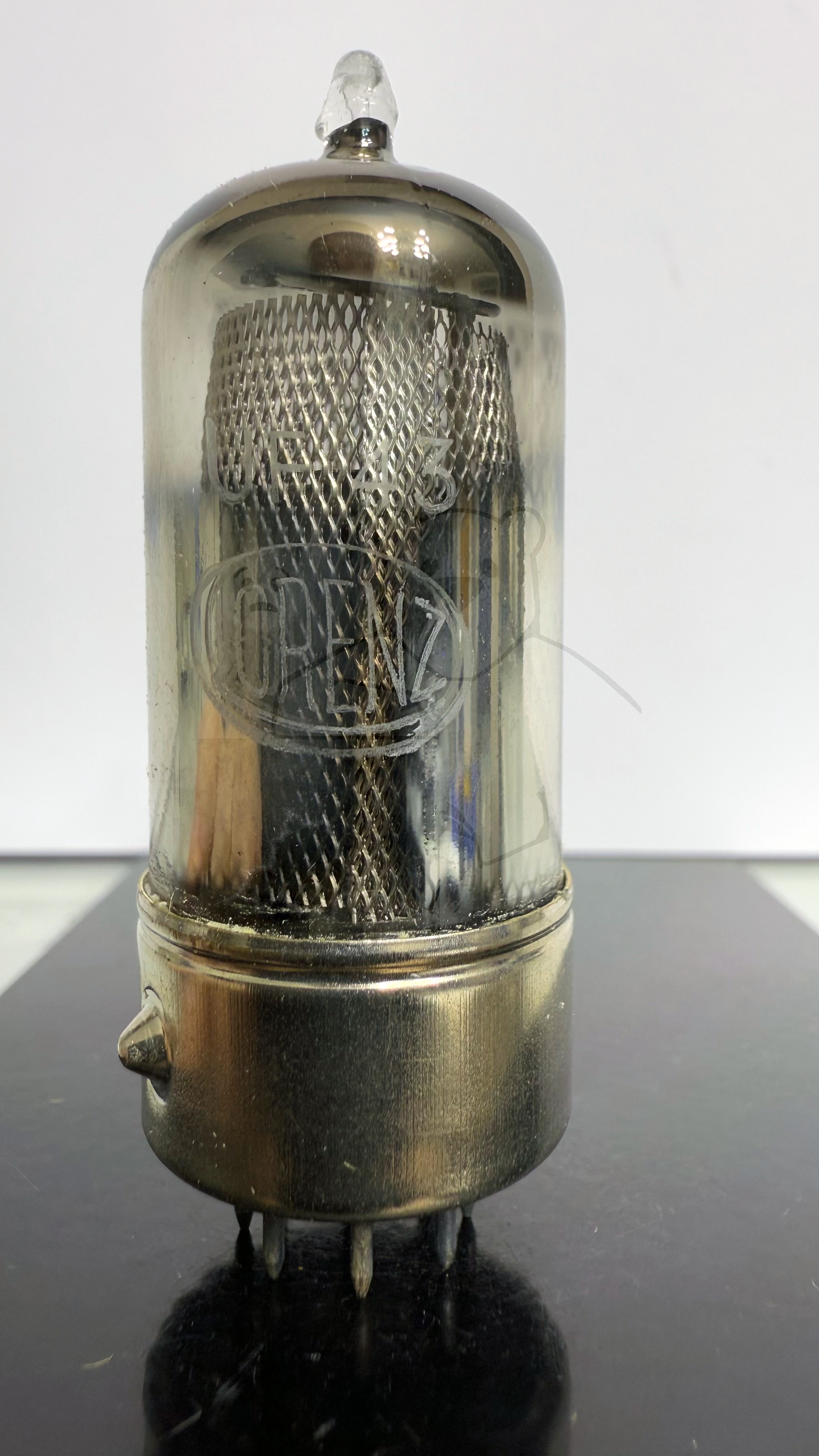

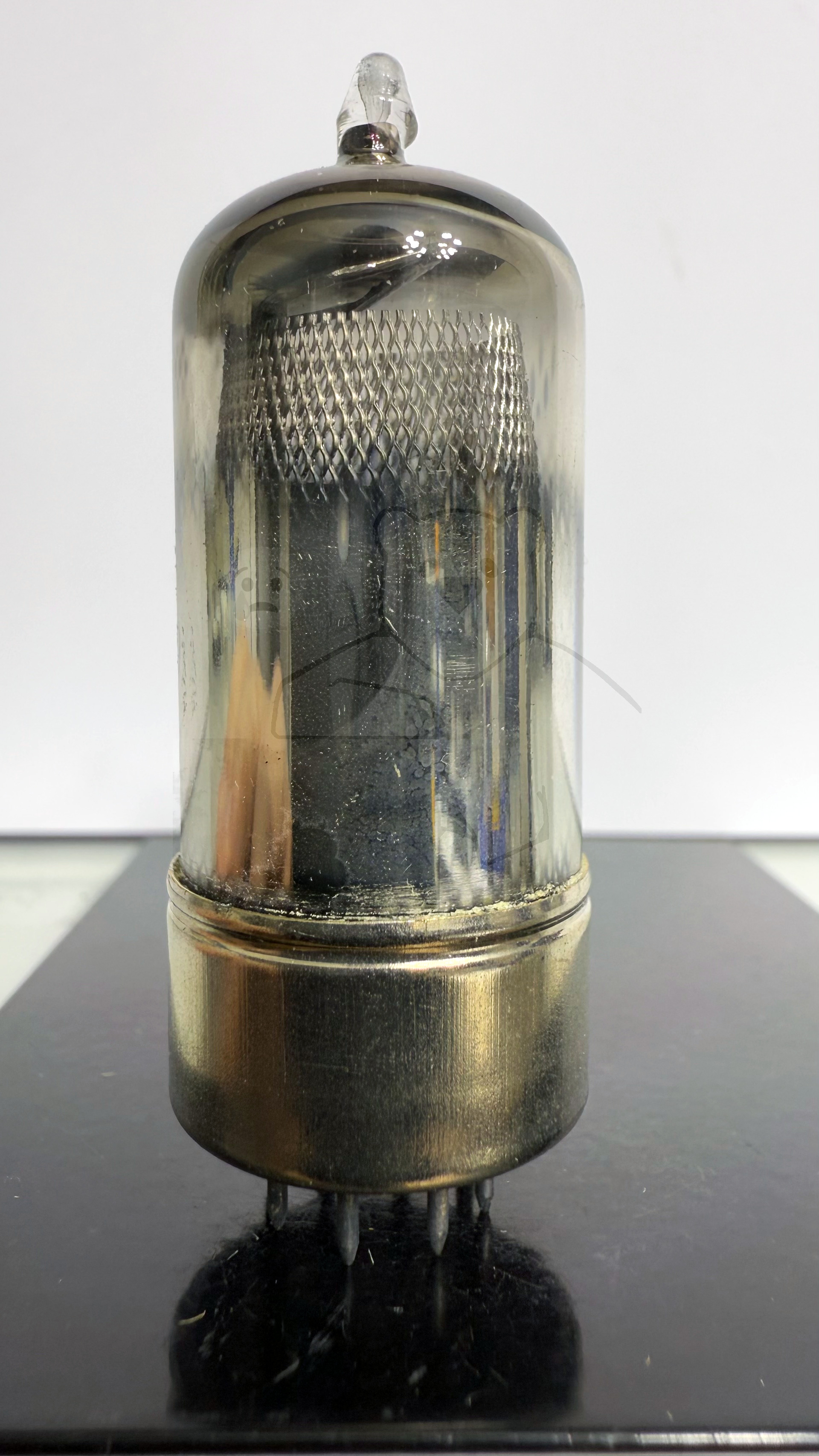

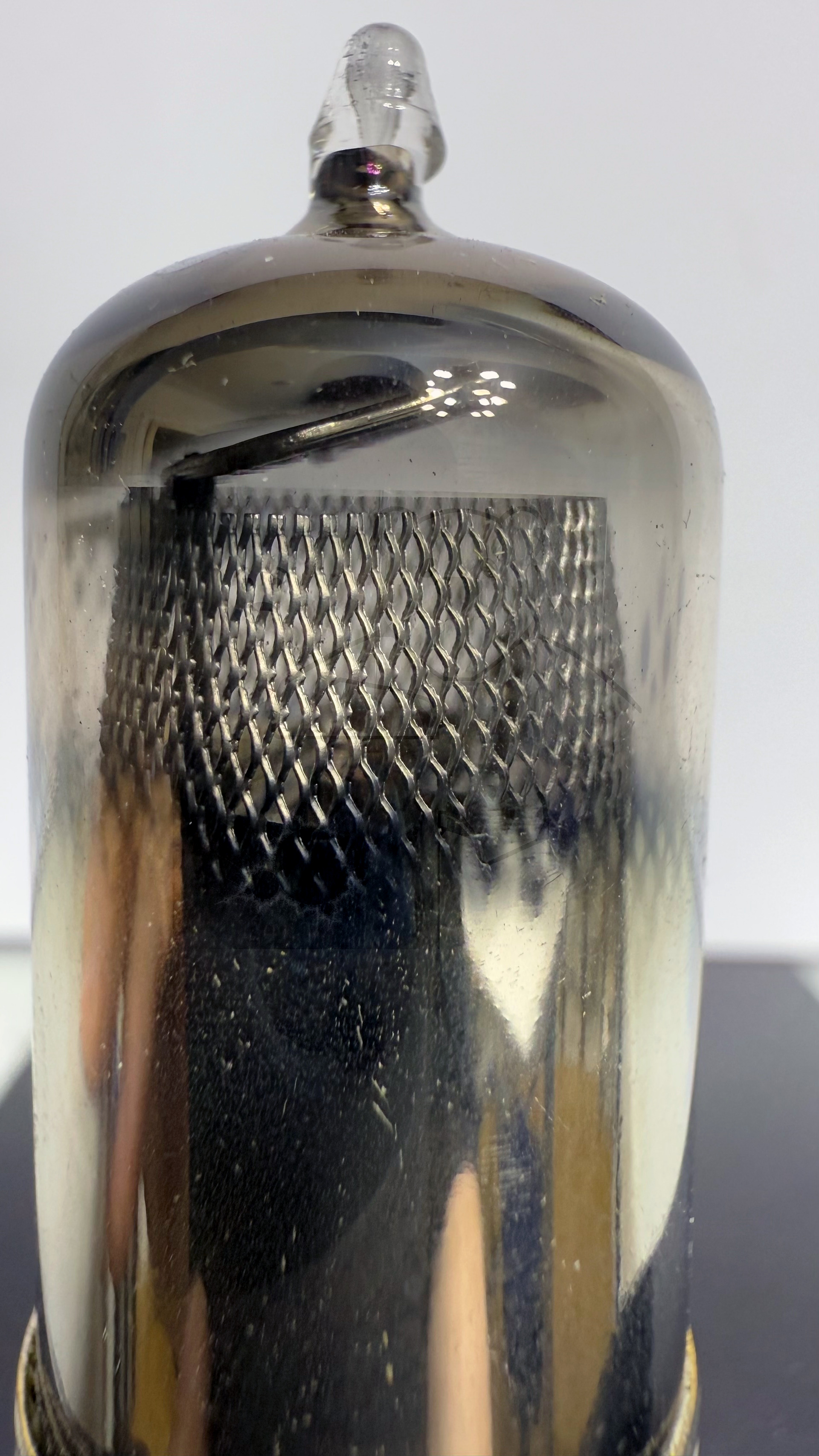

Daten und Bilder der Röhre: UF43

🔎 Beschreibung der Röhre: UF43 Inventarnummer: 06129

Name	→ UF43
Vergleichsname
Hersteller	→ Lorenz
Heizspannung (Volt)	21
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt

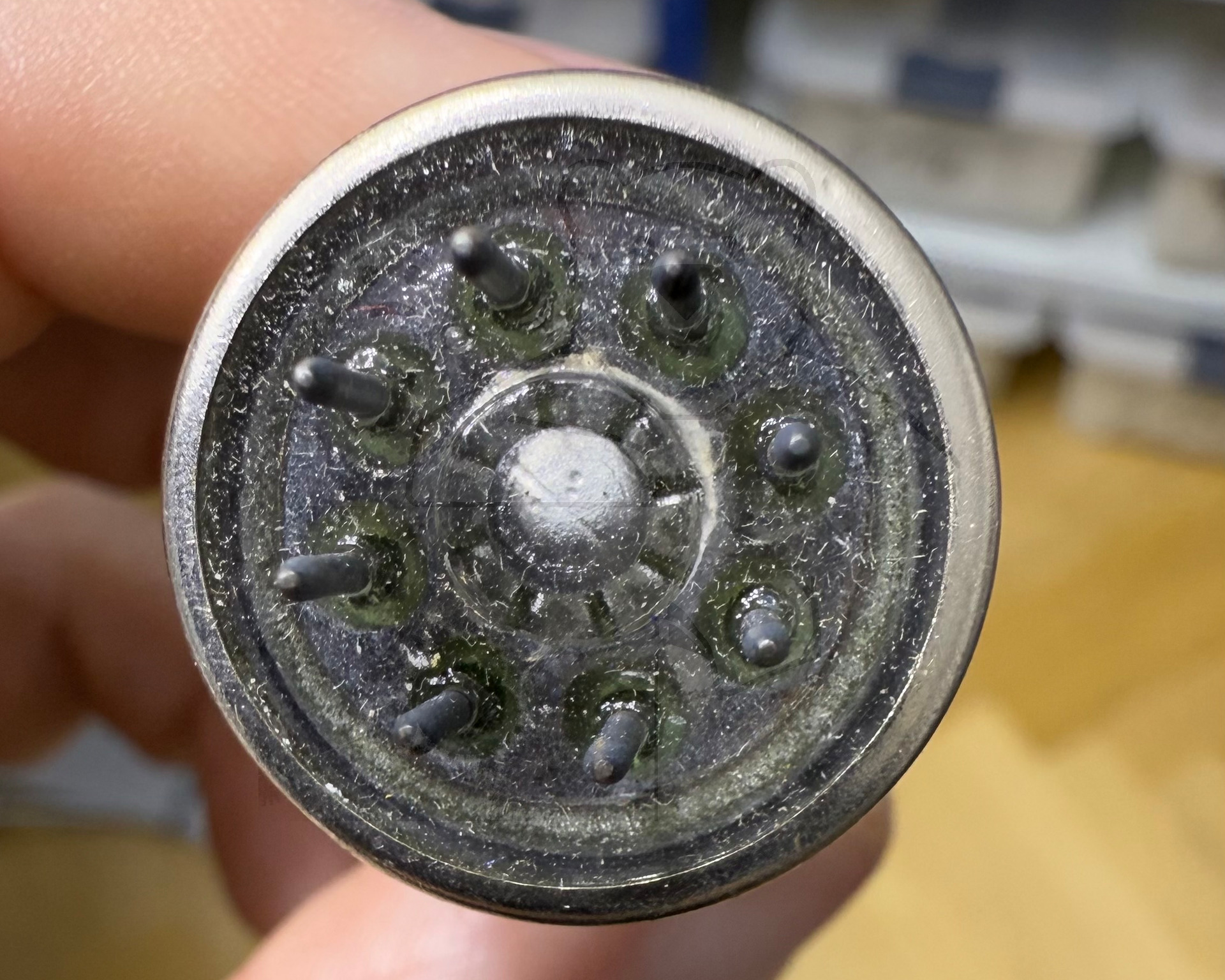

Röhren mit Sockel	→ Informationen zum Sockel: Rimlock, 8pol. → Liste aller Röhren mit: Rimlock, 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer	079

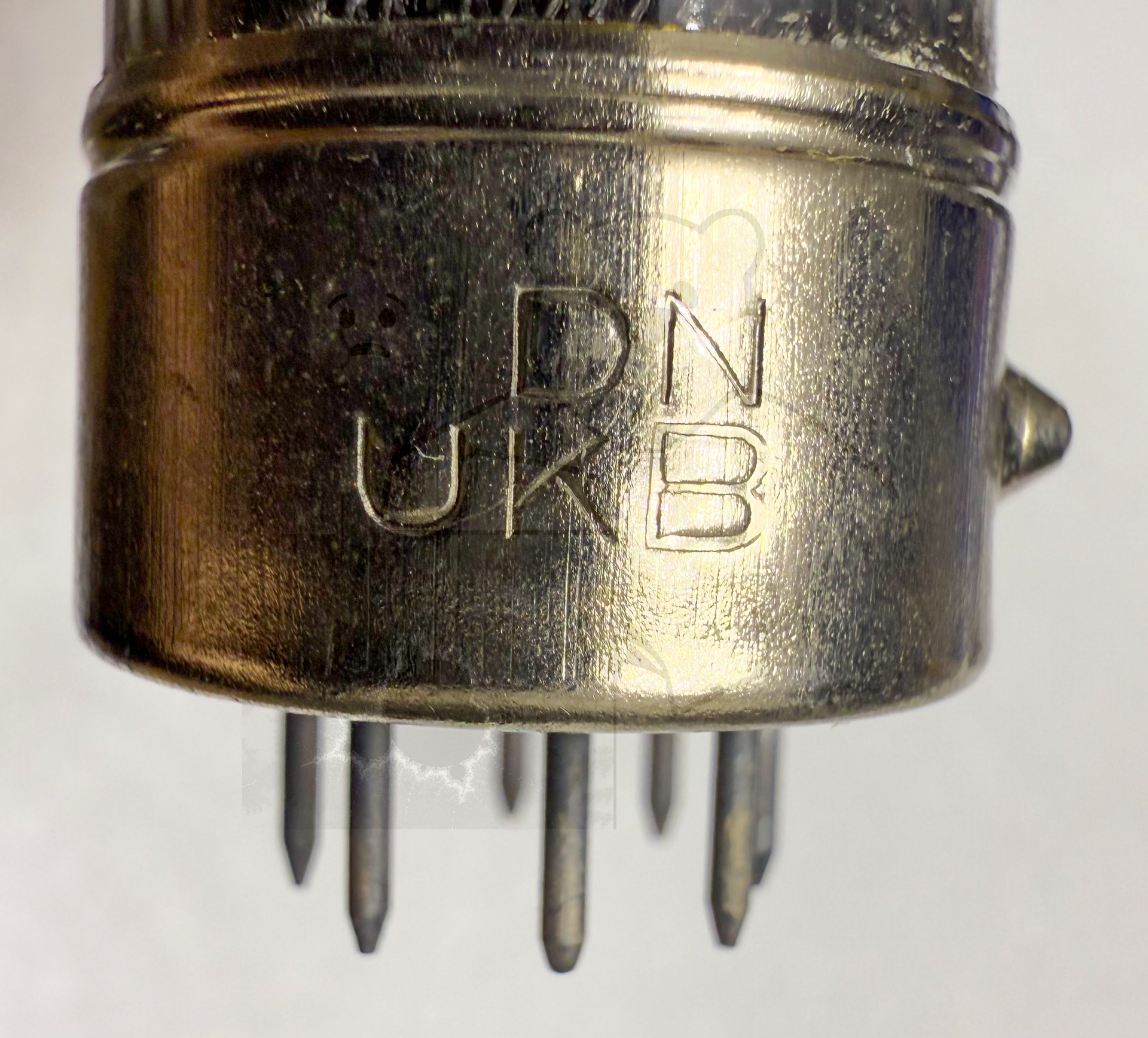

Ätz- Produktionscode	DN UKB
Serien Nummer

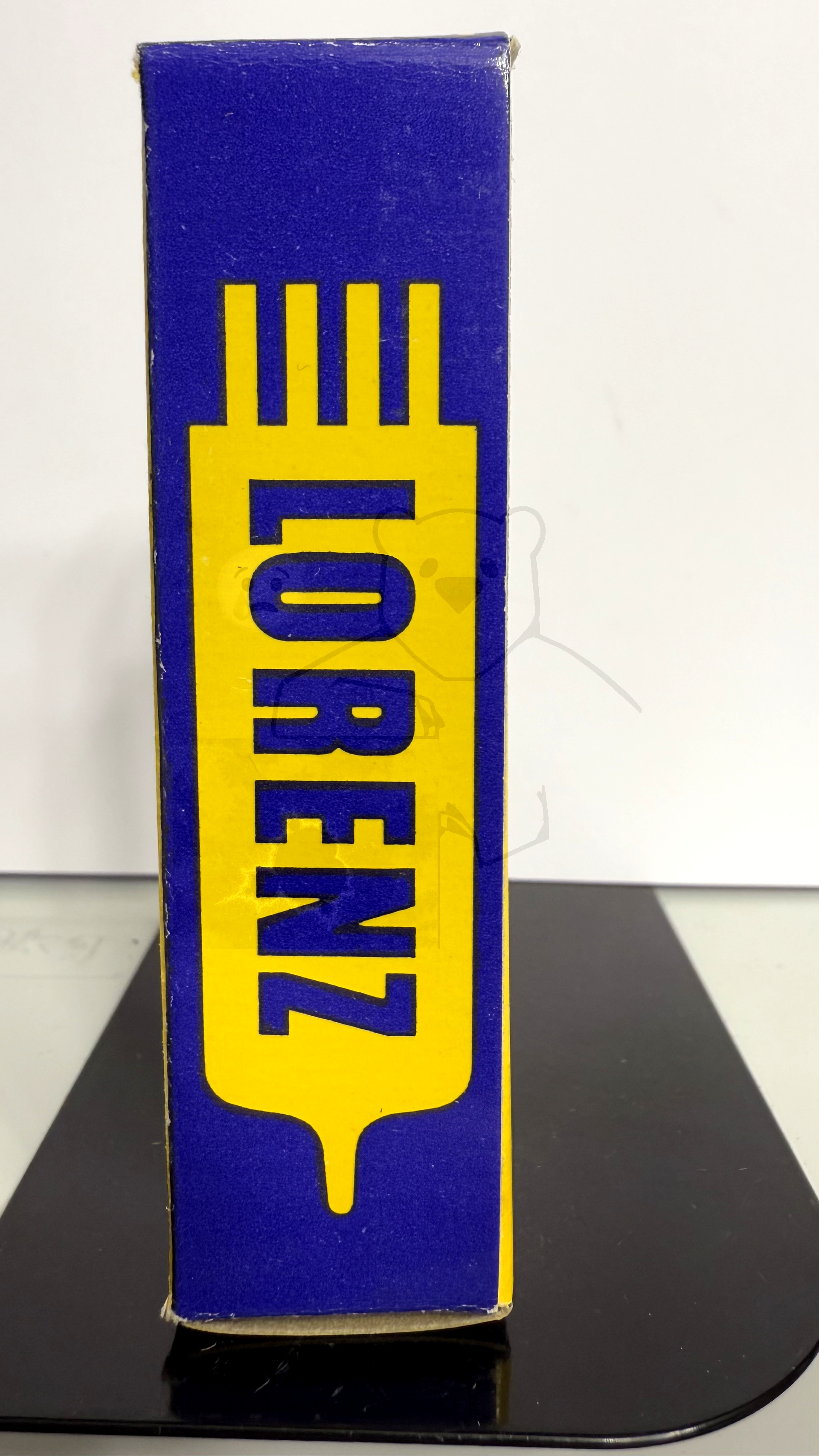

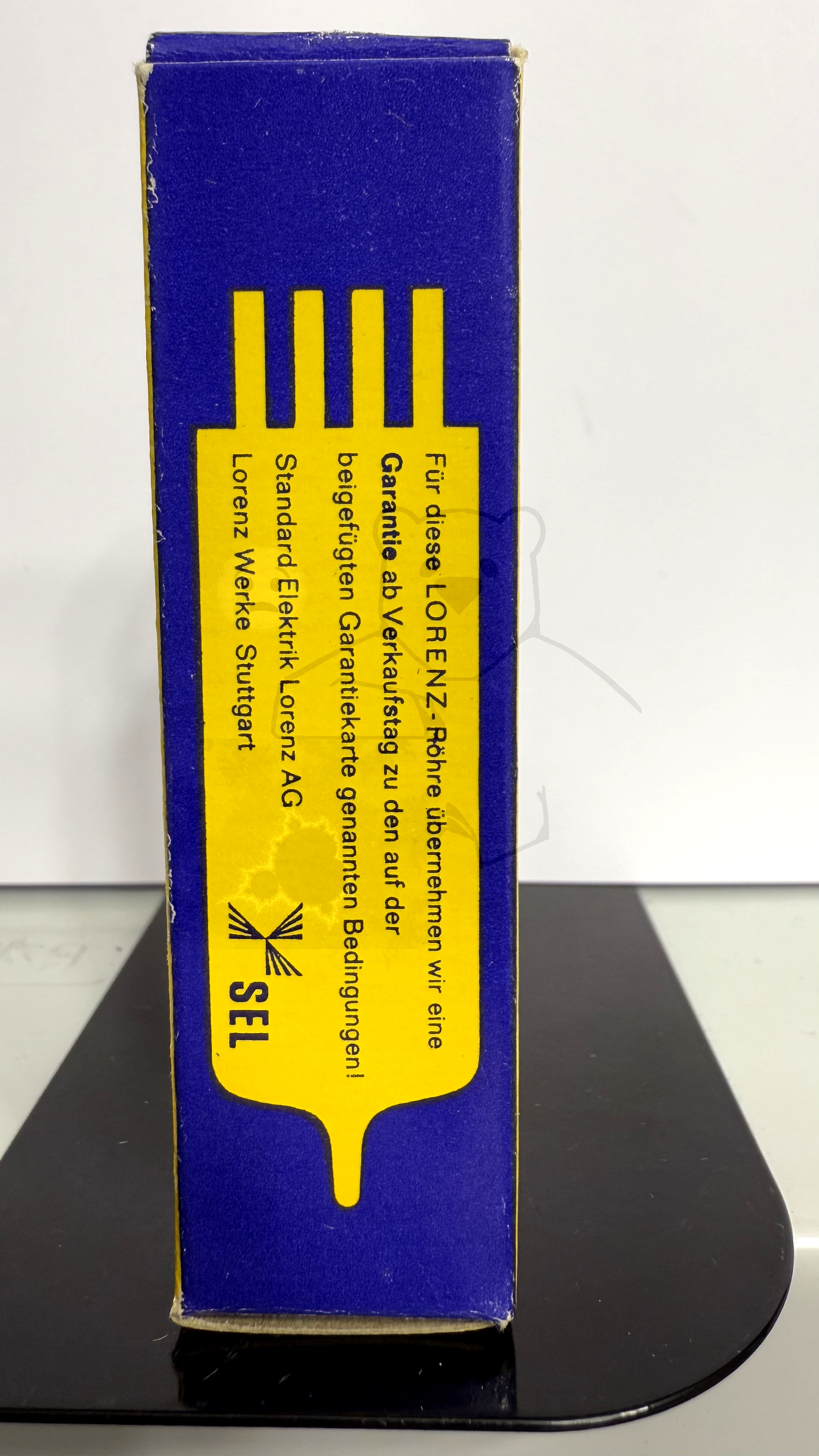

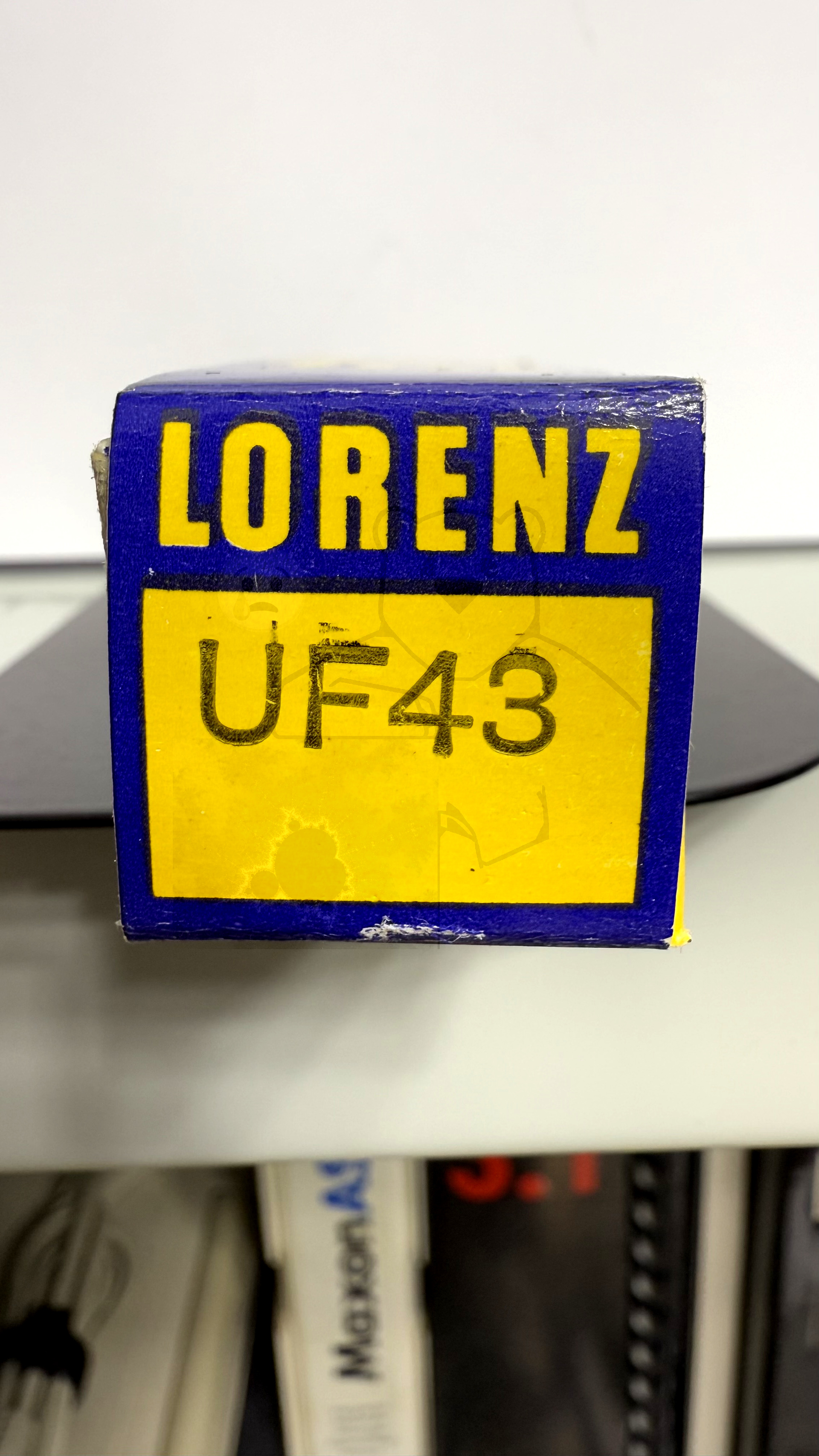

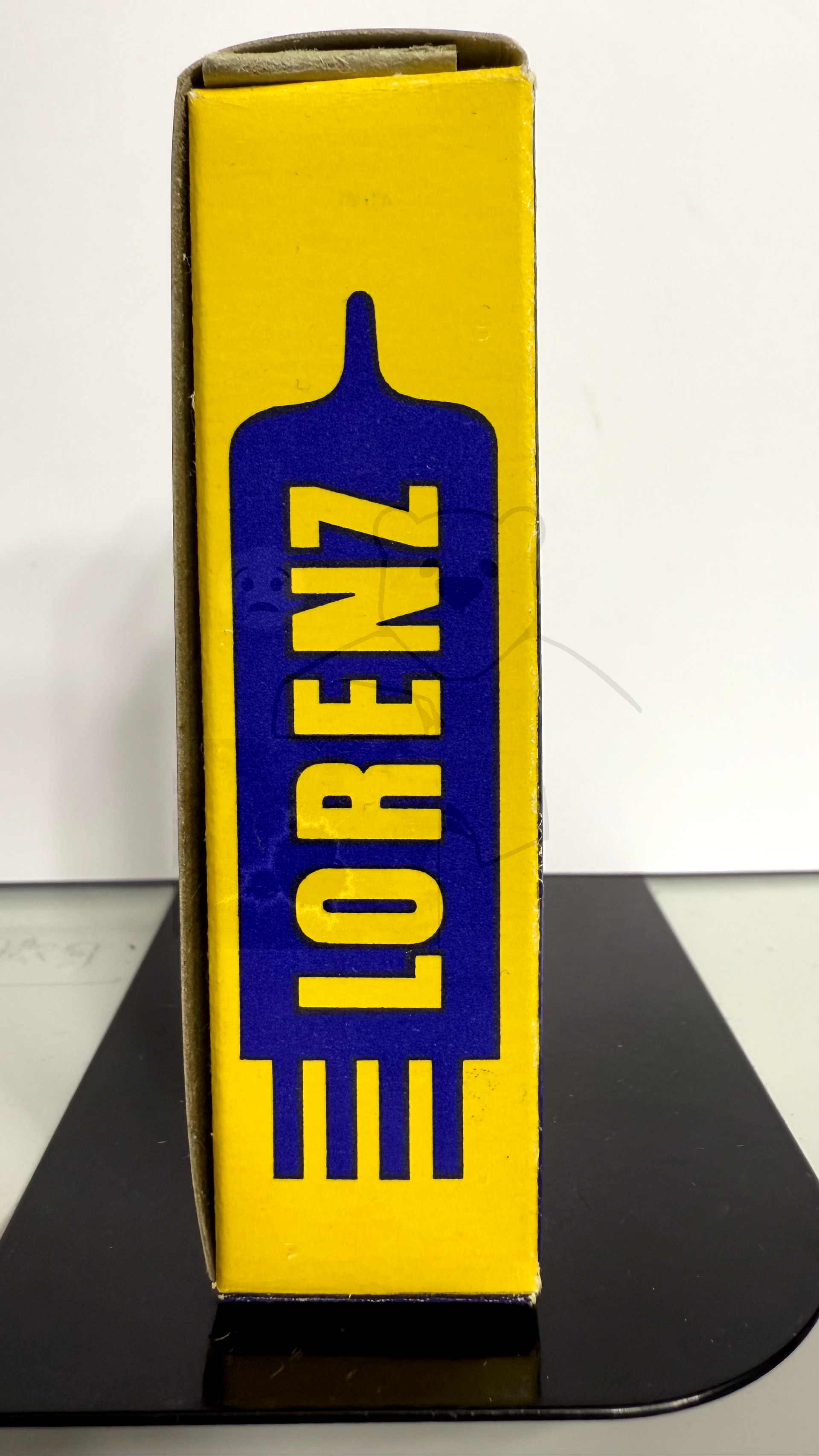

Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S107a

🔎 Beschreibung der Systeme für die Röhre: UF43

	System 1
Kathode	7
Gitter 1	6
Gitter 2	5
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung	3
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der UF43

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: UF43
Garantiekarte UF43 Lorenz.pdf (265 kB)
Datenblatt UF43 Philips.pdf (66 kB)
Pruefkarte UF43 - Funke W19 Roehrenpruefer.pdf (145 kB)
Pruefkarte UF43 - Neuberger RPM370 Roehrenmessgeraet.pdf (211 kB)
