đ Beschreibung der Röhre: 6C5 Inventarnummer: 06028
| Name | â 6C5 |
| Vergleichsname | â VT-65 |
| Hersteller | â KEN-RAD |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | SC961A |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S38b |
đ Beschreibung der Systeme fĂŒr die Röhre: 6C5
| System 1 | |
| Kathode | 8 |
| Gitter 1 | 5 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 3 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | 1 |
| Funktion | â Triode, Allgemein |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 6C5
Bildquelle: RCA Datenblatt
đ DatenblĂ€tter zur Röhre: 6C5
Anwendung 6C5.pdf (2122 kB)
Datenblatt 6C5 Cunningham [www.tubedata.info].pdf (49 kB)
Datenblatt 6C5 RCA.pdf (44 kB)
Datenblatt 6C5 Sylvania Französisch [www.tubedata.info].pdf (61 kB)
Datenblatt 6C5 Sylvania.pdf (364 kB)
Datenblatt 6C5 Tung-Sol [www.tubedata.info].pdf (109 kB)
Datenblatt 6C5G Brimar [www.tubedata.info].pdf (66 kB)
Pruefkarte 6C5 5374A VT65 VT65A 6C5MG - Neuberger RPM370 Roehrenmessgeraet.pdf (207 kB)
Pruefkarte 6C5 VT-65 5374A - Funke W19 Roehrenpruefer.pdf (148 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 6C5

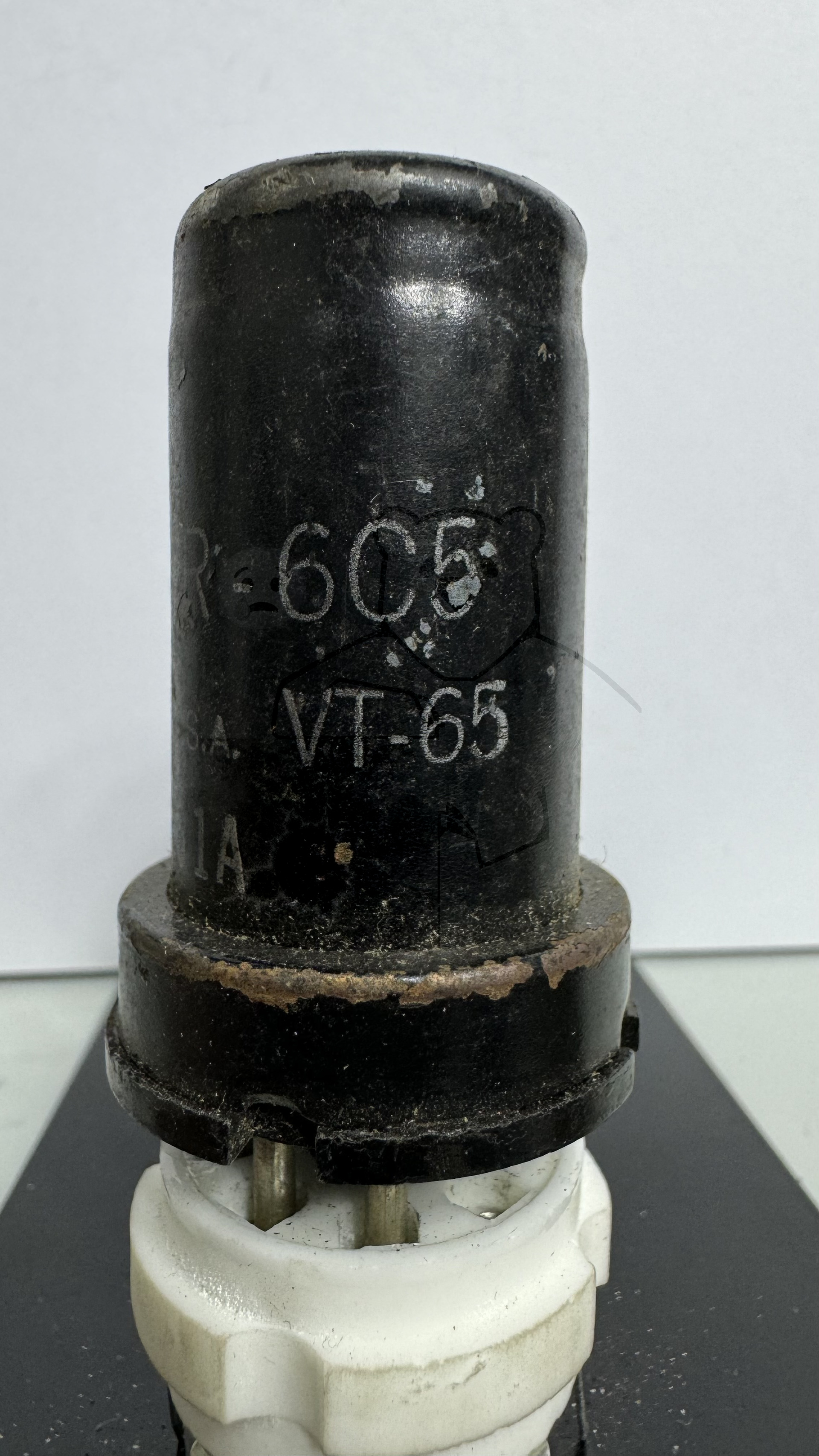

Röhre 6C5 #6028 Bild 1
