Daten und Bilder der Röhre: 6397

🔎 Beschreibung der Röhre: 6397 Inventarnummer: 05967

Name	→ 6397
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	2,5 oder 1,25
Heizstrom (Ampère)	0,0625 oder 0,125
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Subminiatur (10mm Rund), 8pol. → Liste aller Röhren mit: Subminiatur (10mm Rund), 8pol.
Informationen Röhrentyp	Die Röhre kann mit 2,5V oder 1,25V beheizt werden, je nach Beschaltung der Heizung.
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Versiegelte Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S107b

🔎 Beschreibung der Systeme für die Röhre: 6397

	System 1
Kathode	5
Gitter 1	8
Gitter 2	6
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	1, 7 - Mittenanzapfung 5
Abschirmung
Funktion	→ Endpentode, Hochfrequenz

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 6397

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: 6397
Datenblatt 6397 Anwendung Telefunken.pdf (33 kB)
Datenblatt 6397 Mazda Belvu [www.tubedata.info].pdf (271 kB)
Datenblatt 6397 Raytheon [www.tubedata.info].pdf (319 kB)
Datenblatt 6397 Spez Telefunken.pdf (53 kB)
Datenblatt 6397 Telefunken.pdf (46 kB)
Pruefkarte 6397 CK6397 - Neuberger RPM370 Roehrenmessgeraet.pdf (218 kB)
Pruefkarte 6397 Spezial - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (276 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: 6397

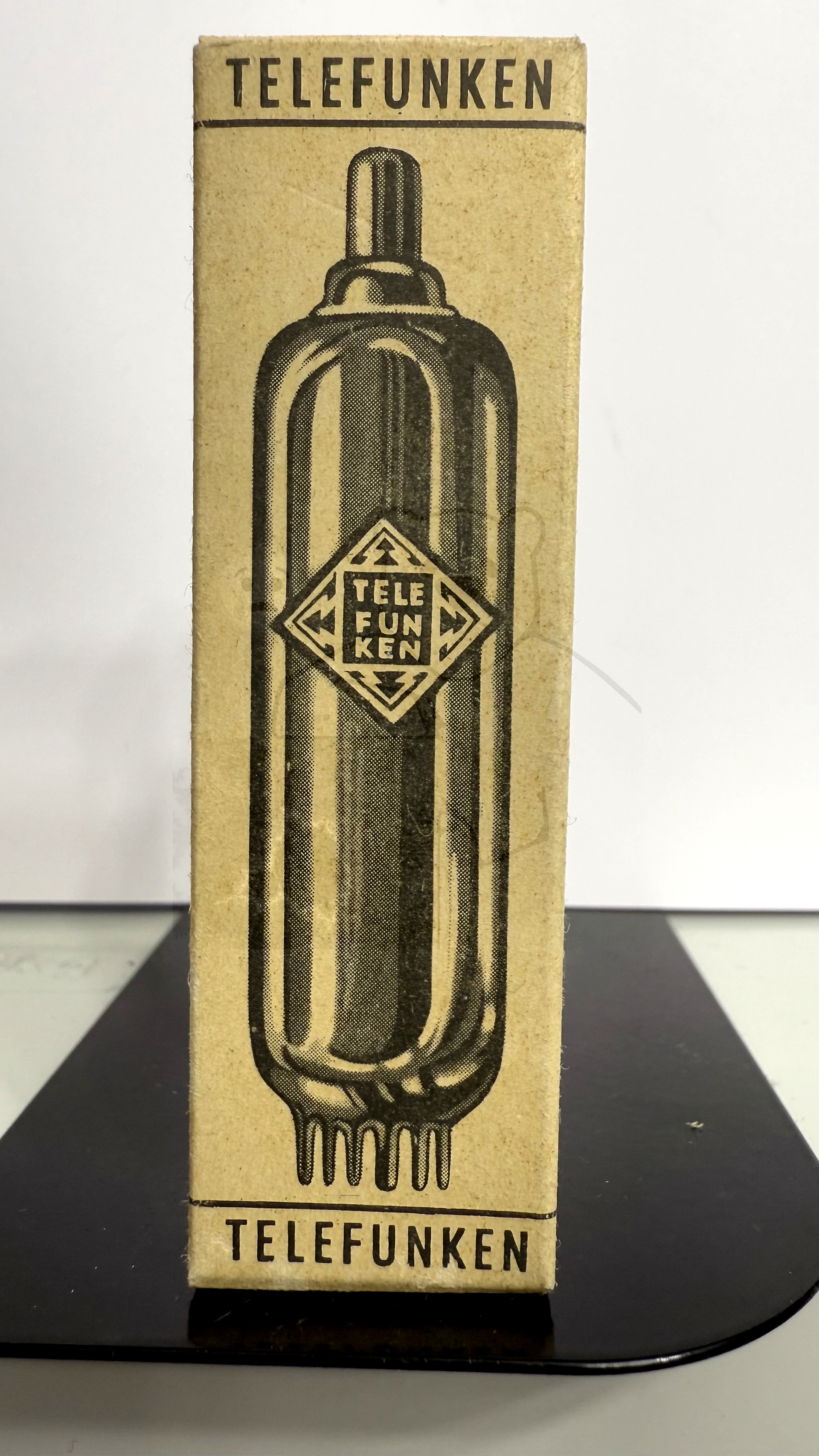

Röhre 6397 #5967 Verpackung Bild 1

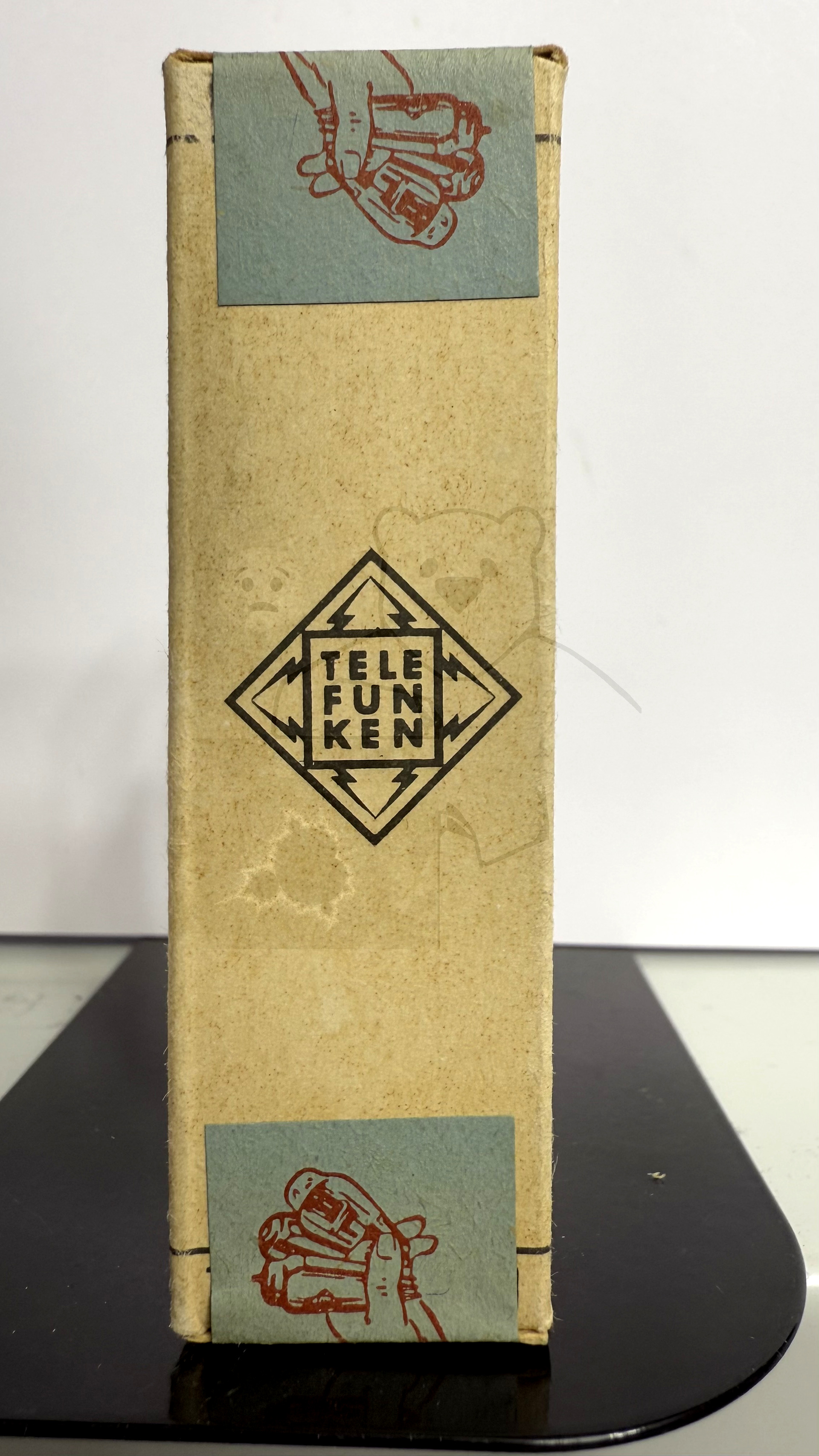

Röhre 6397 #5967 Verpackung Bild 2

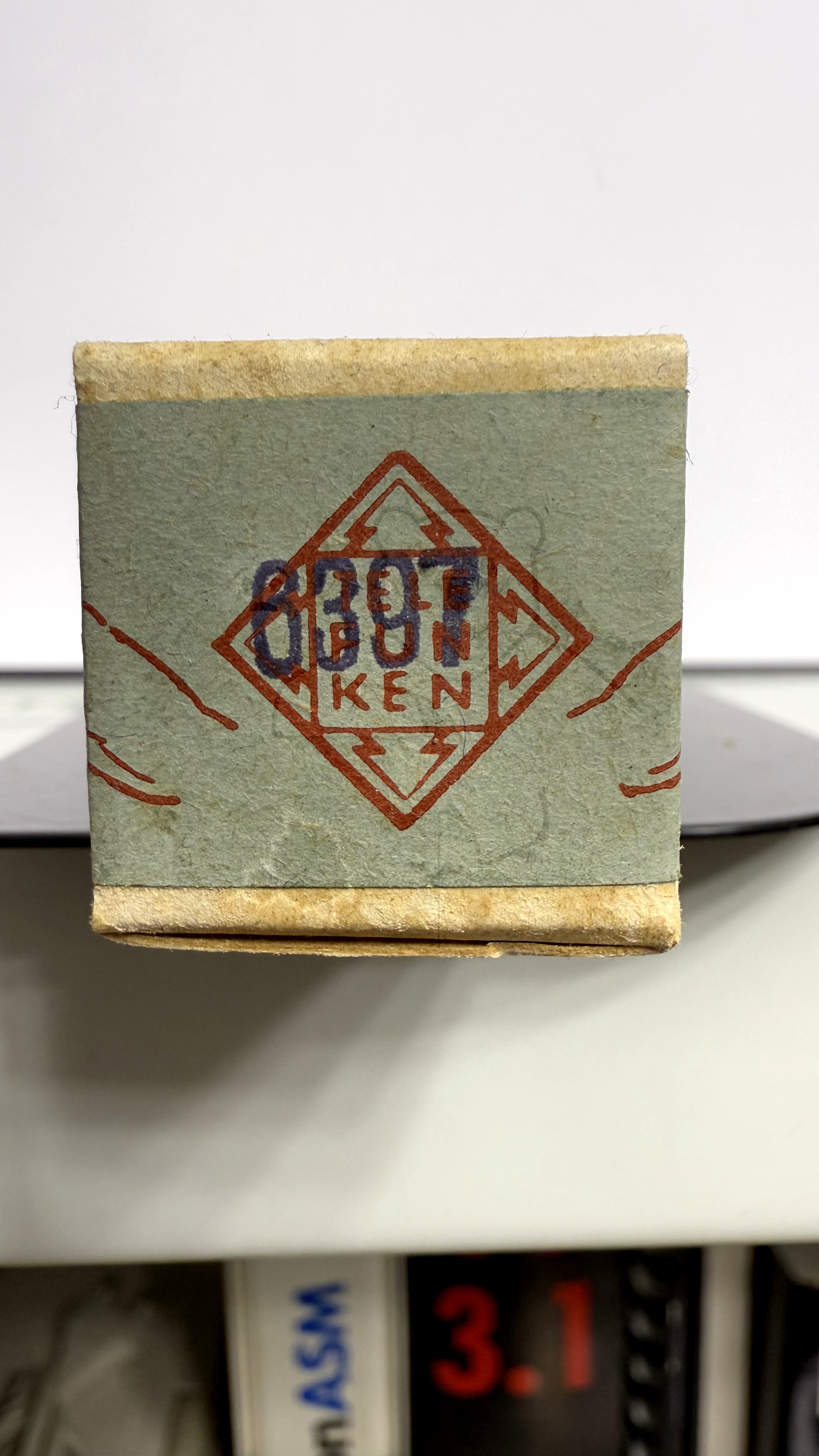

Röhre 6397 #5967 Verpackung Bild 3
