🔎 Beschreibung der Röhre: EZ80 Inventarnummer: 05685
| Name | → EZ80 📺 Mit Video |
| Vergleichsname | 6V4 |
| Hersteller | → Funkwerk Erfurt |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,6 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | Markiert als 'Erste Wahl' 39-58 |
| Kenn Nummer | 947 |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S125a |
🔎 Beschreibung der Systeme für die Röhre: EZ80
| System 1 | |
| Kathode | 3 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 7 |
| Anode 2 | 1 |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | → Gleichrichter, Zweiweg, Hochvakuum |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der EZ80
Bildquelle: Telefunken Datenblatt
🔎 YouTube Video zu EZ80
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/DMfU1EaiLOA (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: EZ80
Datenblatt EZ80 Brimar [www.tubedata.info].pdf (55 kB)
Datenblatt EZ80 La Radiotechnique [www.tubedata.info].pdf (41 kB)
Datenblatt EZ80 Lamina [www.tubedata.info].pdf (751 kB)
Datenblatt EZ80 Mazda Belvu [www.tubedata.info].pdf (363 kB)
Datenblatt EZ80 Mazda.pdf (239 kB)
Datenblatt EZ80 Philips Version 1.pdf (103 kB)
Datenblatt EZ80 Philips Version 2 [www.tubedata.info].pdf (32 kB)
Datenblatt EZ80 RFT.pdf (71 kB)
Datenblatt EZ80 Telefunken Handbuch der Rundfunk Röhren Band 2.pdf (647 kB)
Pruefkarte EZ80 - Funke W19 Roehrenpruefer.pdf (132 kB)
Pruefkarte EZ80 - Neuberger RPM370 Roehrenmessgeraet.pdf (206 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: EZ80

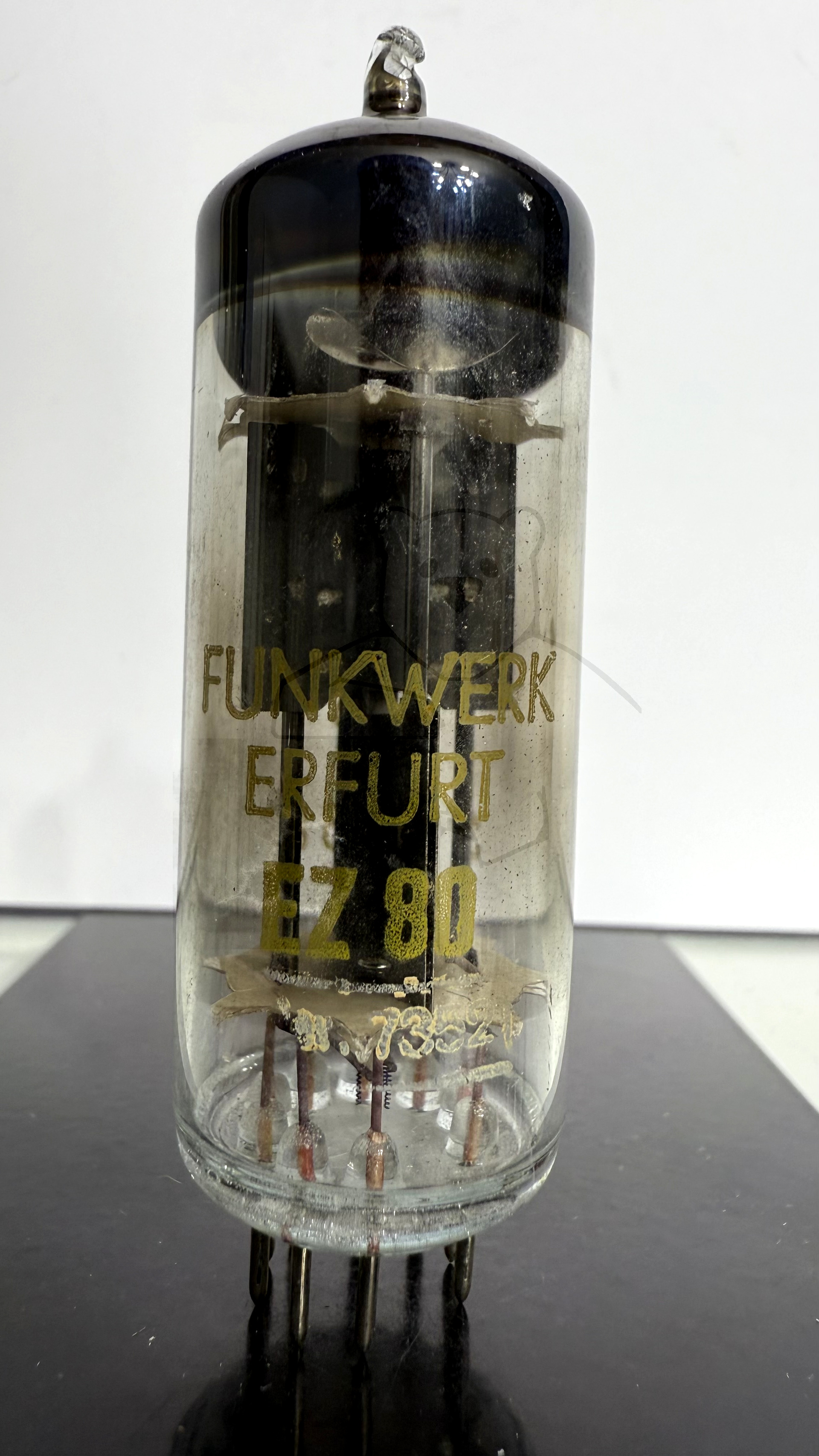

Röhre EZ80 #5685 Bild 1
