đ Beschreibung der Röhre: PCF82 Inventarnummer: 05589
| Name | â PCF82 |
| Vergleichsname | 9U8A |
| Hersteller | â Tesla |
| Heizspannung (Volt) | 9 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | YJ |
| Kenn Nummer | 201 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S123b |
đ Beschreibung der Systeme fĂŒr die Röhre: PCF82
| System 1 | System 2 | |
| Kathode | 8 | 7 |
| Gitter 1 | 9 | 2 |
| Gitter 2 | 3 | |
| Gitter 3 | 7 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 1 | 6 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | 7 | 7 |
| Funktion | â Oszillator |
â Mischroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der PCF82
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: PCF82
Datenblatt PCF82 Lamina [www.tubedata.info].pdf (4436 kB)
Datenblatt PCF82 Telefunken Handbuch der Rundfunk Röhren Band 2.pdf (3110 kB)
Pruefkarte PCF80 PCF82 8A8 - Funke W19 Roehrenpruefer.pdf (163 kB)
Pruefkarte PCF82 - Karte 2 - Funke W19 Roehrenpruefer.pdf (146 kB)
Pruefkarte PCF82 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (187 kB)
Pruefkarte PCF82 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (216 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: PCF82

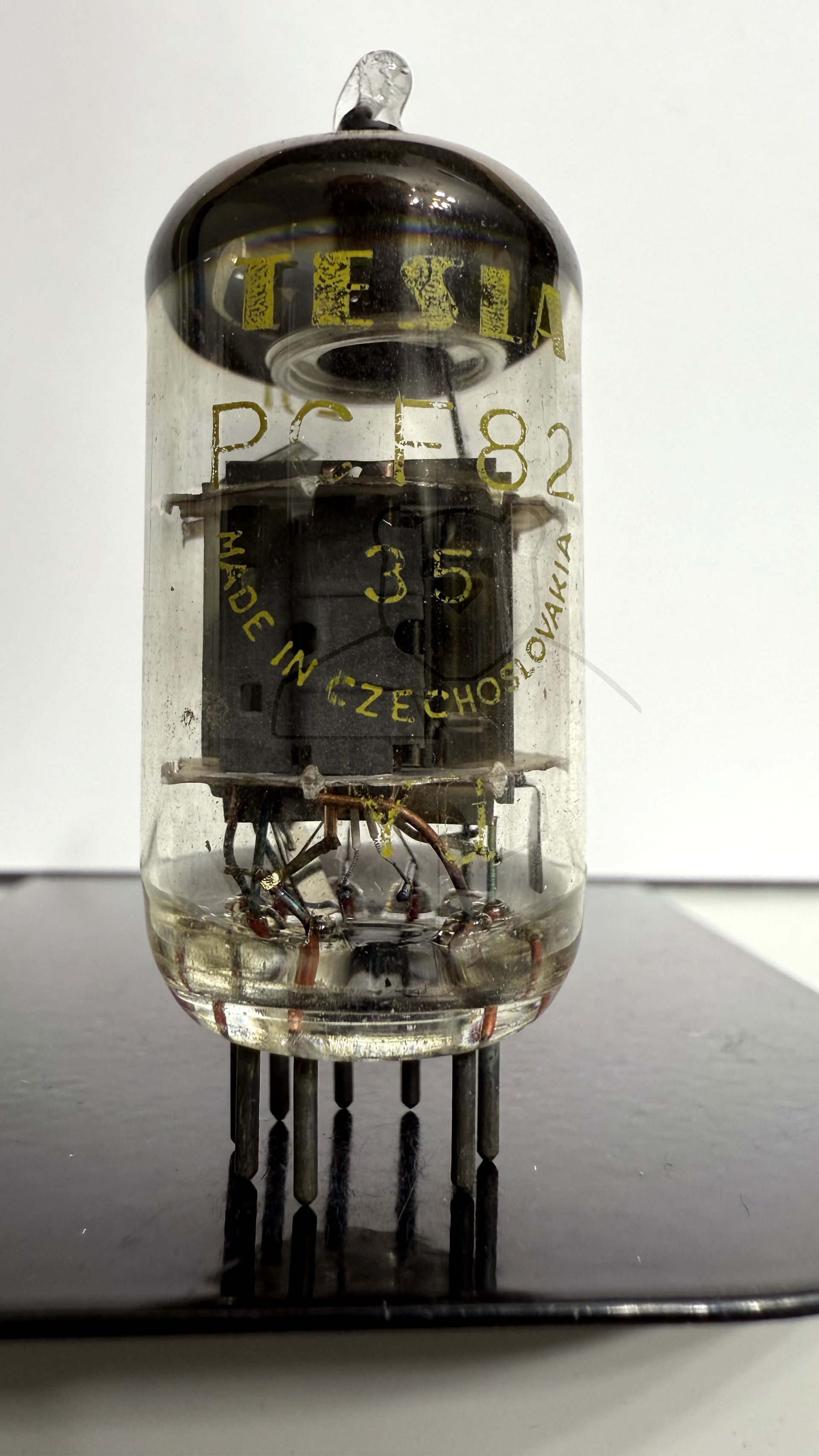

Röhre PCF82 #5589 Bild 1
