🔎 Beschreibung der Röhre: EM80 Inventarnummer: 05566
| Name | → EM80 📺 Mit Video |
| Vergleichsname | 6BR5 |
| Hersteller | → RWN Neuhaus |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,27 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | Markiert als 'Erste Wahl' 26-58 |
| Kenn Nummer | 464 |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S123a |
🔎 Beschreibung der Systeme für die Röhre: EM80
| System 1 | |
| Kathode | 2 |
| Gitter 1 | 1 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 7 |
| Anode 2 | |
| Leuchtschirm | 9 |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | → Magischer Faecher |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der EM80
Bildquelle: Telefunken Datenblatt
🔎 YouTube Video zu EM80
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/fRp-vYHLFvw (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: EM80
Datenblatt EM80 Lamina [www.tubedata.info].pdf (574 kB)
Datenblatt EM80 Philips [www.tubedata.info].pdf (63 kB)
Datenblatt EM80 Telefunken Handbuch der Rundfunk Roehren Band 2.pdf (551 kB)
Pruefkarte EM80 - Neuberger RPM370 Roehrenmessgeraet.pdf (214 kB)
Pruefkarte EM80 6BR5 - Funke W19 Roehrenpruefer.pdf (161 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: EM80

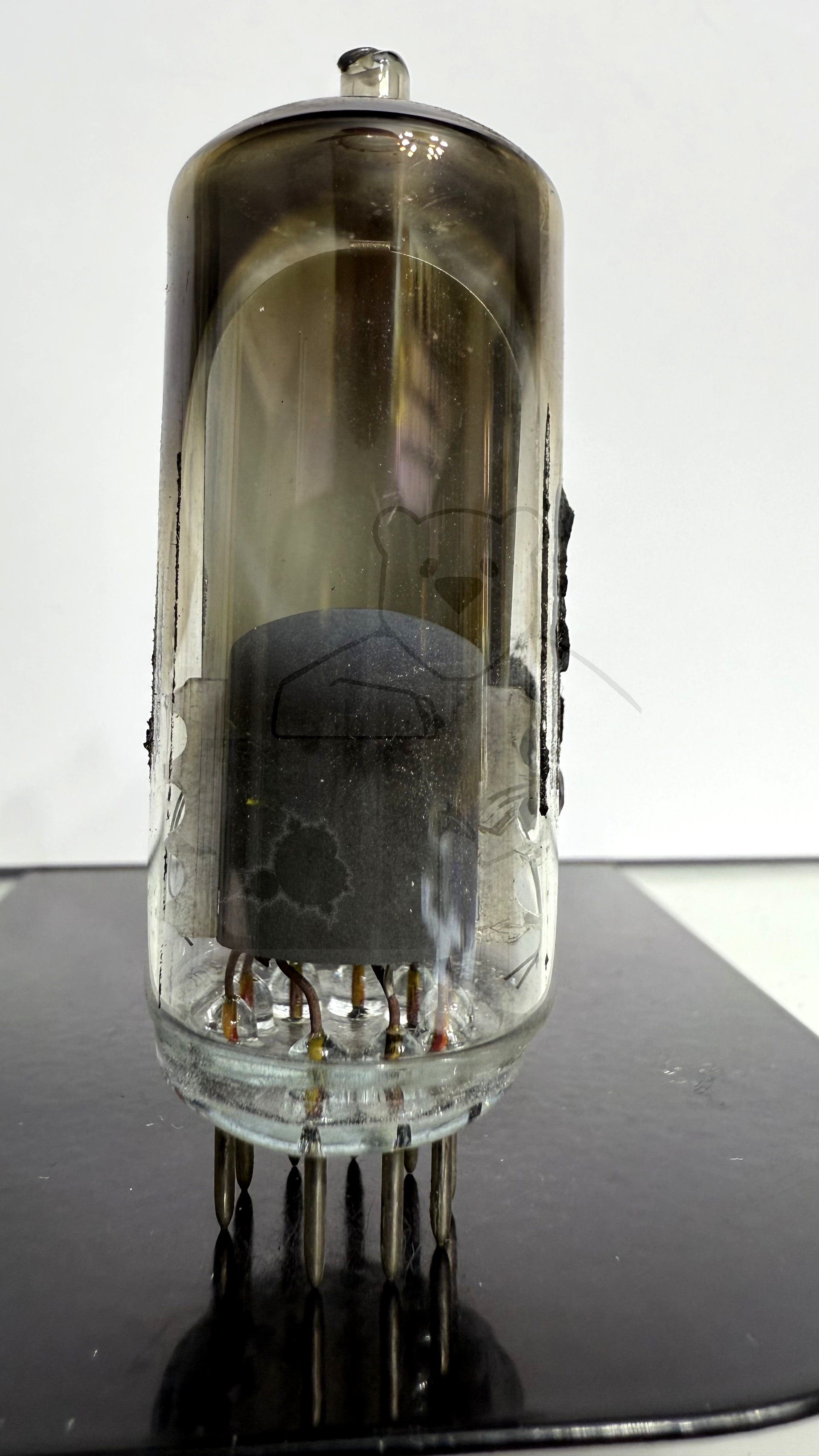

Röhre EM80 #5566 Bild 1

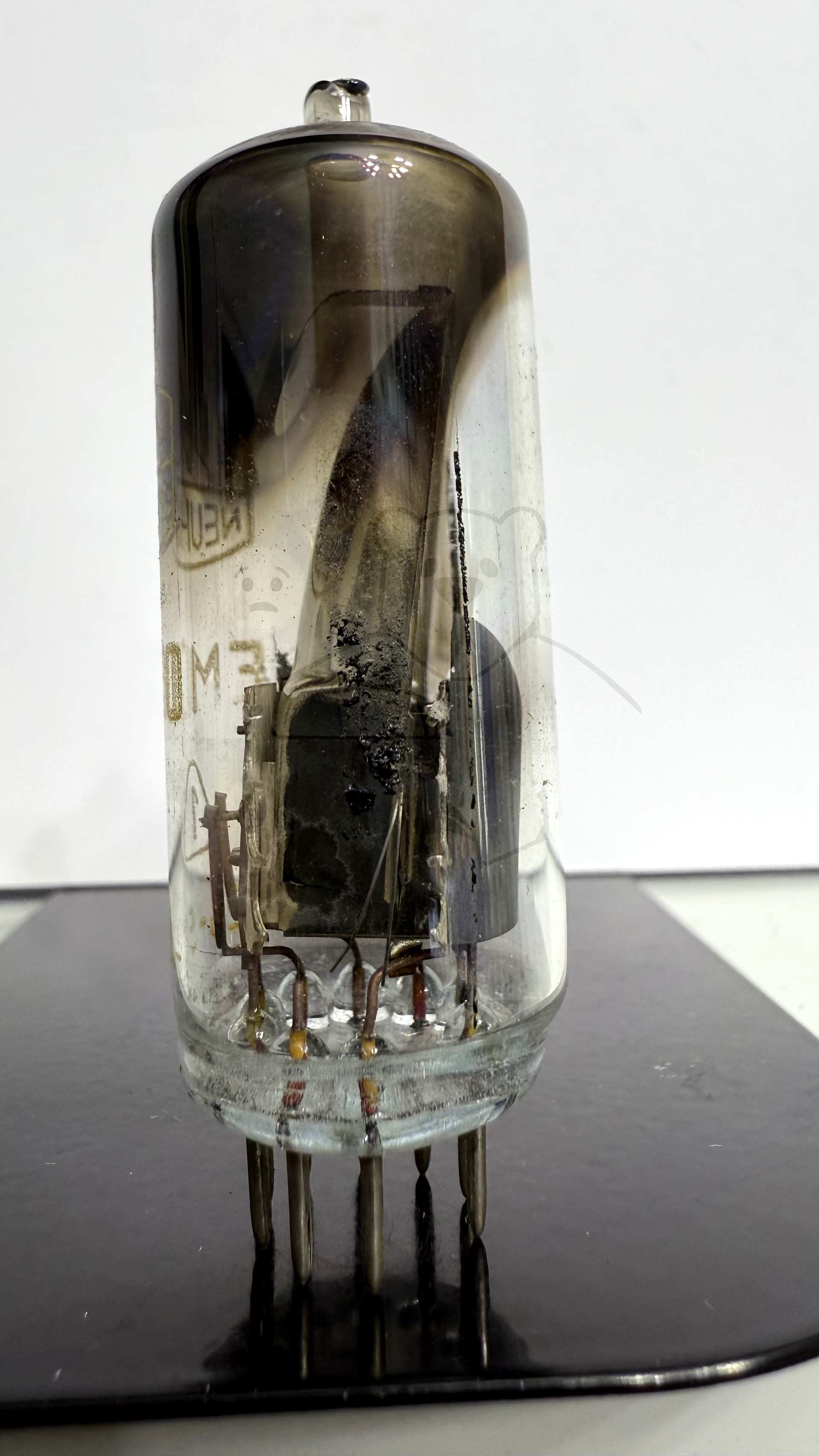

Röhre EM80 #5566 Bild 2

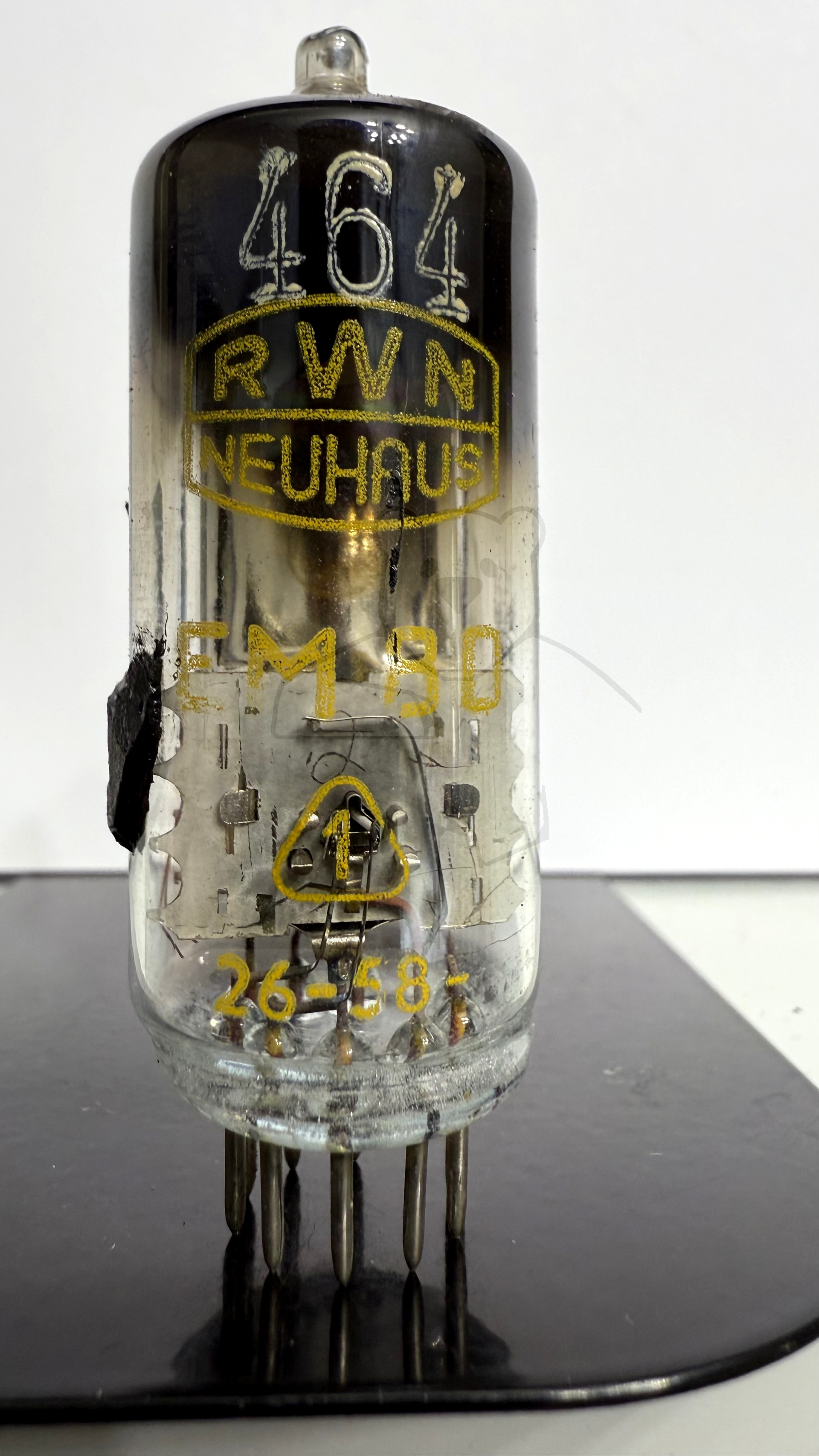

Röhre EM80 #5566 Bild 3
