🔎 Beschreibung der Röhre: EF80 Inventarnummer: 05252
| Name | → EF80 📺 Mit Video |
| Vergleichsname | → 6BX6 |
| Hersteller | → Siemens |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 269 |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S122e |
🔎 Beschreibung der Systeme für die Röhre: EF80
| System 1 | |
| Kathode | 1, 3 |
| Gitter 1 | 2 |
| Gitter 2 | 8 |
| Gitter 3 | 9 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 7 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | 6 |
| Funktion | → Breitbandverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der EF80
Bildquelle: Telefunken Datenblatt
🔎 YouTube Video zu EF80
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/aqzg2_Z7qOM (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: EF80
Datenblatt EF80 Brimar [www.tubedata.info].pdf (35 kB)
Datenblatt EF80 La Radiotechnique [www.tubedata.info].pdf (103 kB)
Datenblatt EF80 Lamina [www.tubedata.info].pdf (4937 kB)
Datenblatt EF80 Mazda Belvu [www.tubedata.info].pdf (401 kB)
Datenblatt EF80 Philips Version 1.pdf (508 kB)
Datenblatt EF80 Philips Version 2 [www.tubedata.info].pdf (96 kB)
Datenblatt EF80 Philips Version 3 [www.tubedata.info].pdf (764 kB)
Datenblatt EF80 RFT.pdf (102 kB)
Datenblatt EF80 Telefunken Handbuch der Rundfunk Roehren Band 1.pdf (8757 kB)
Datenblatt EF80 WF [www.tubedata.info].pdf (881 kB)
Pruefkarte EF80 EF800 6BX6 - Neuberger RPM370 Roehrenmessgeraet.pdf (200 kB)
Pruefkarte EF80 EF802 EF89 6BX6 EF800 - Funke W19 Roehrenpruefer.pdf (178 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: EF80

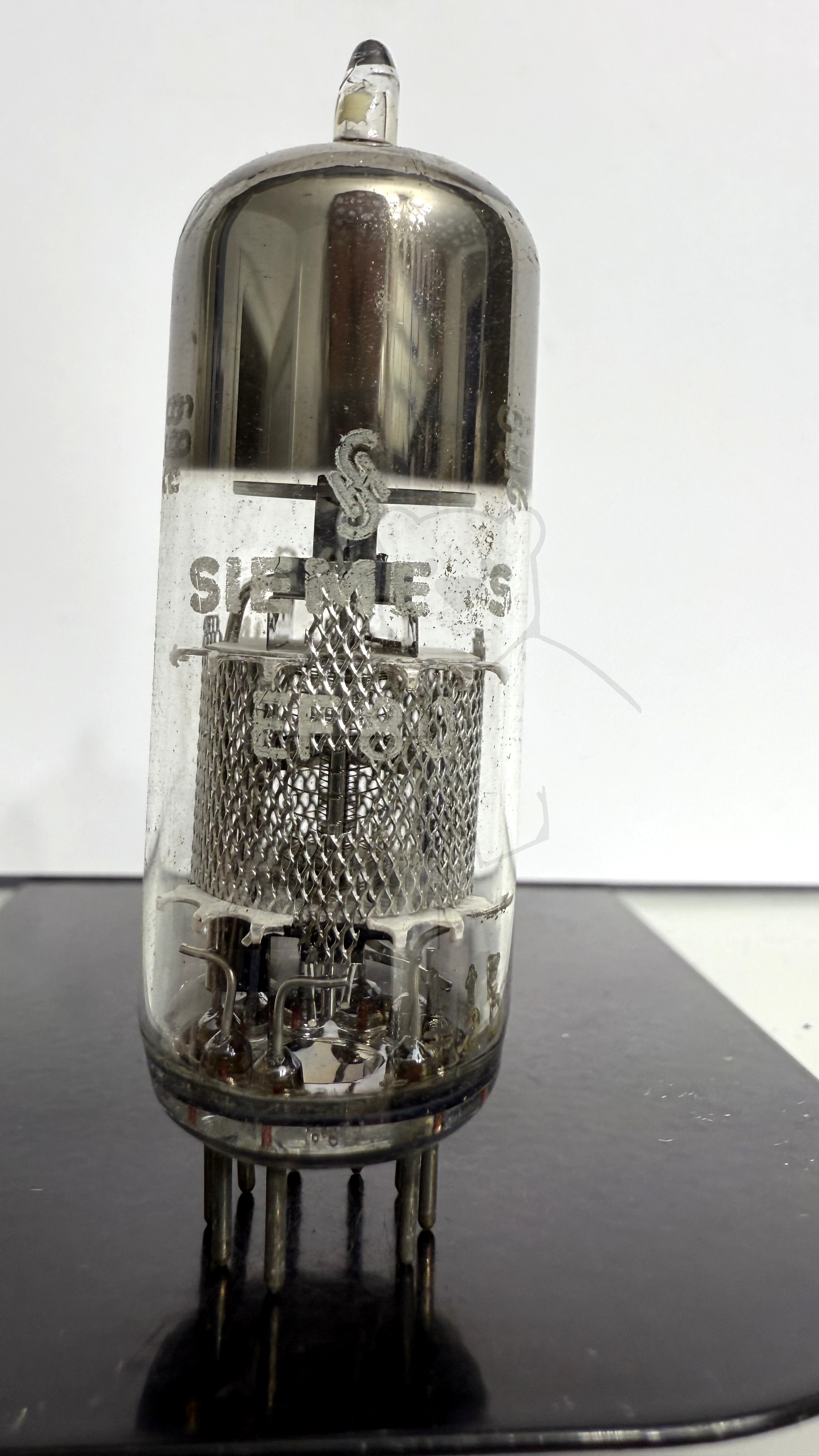

Röhre EF80 #5252 Bild 1
