🔎 Beschreibung der Röhre: EY86 Inventarnummer: 04920
| Name | → EY86 📺 Mit Video |
| Vergleichsname | 6S2 |
| Hersteller | → R-F-T |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,09 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S137a |
🔎 Beschreibung der Systeme für die Röhre: EY86
| System 1 | |
| Kathode | 1, 4, 6, 9 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | Kappe |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | → Gleichrichter, Einweg, Impulsgleichrichter |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der EY86
Bildquelle: Telefunken Datenblatt
🔎 YouTube Video zu EY86
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/un4VX_Tig3c (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: EY86
Datenblatt EY86 La Radiotechnique [www.tubedata.info].pdf (90 kB)
Datenblatt EY86 Telefunken Handbuch der Rundfunk Röhren Band 2.pdf (688 kB)
Pruefkarte EY86 - Funke W19 Roehrenpruefer.pdf (136 kB)
Pruefkarte EY86 EY87 - Neuberger RPM370 Roehrenmessgeraet.pdf (211 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: EY86

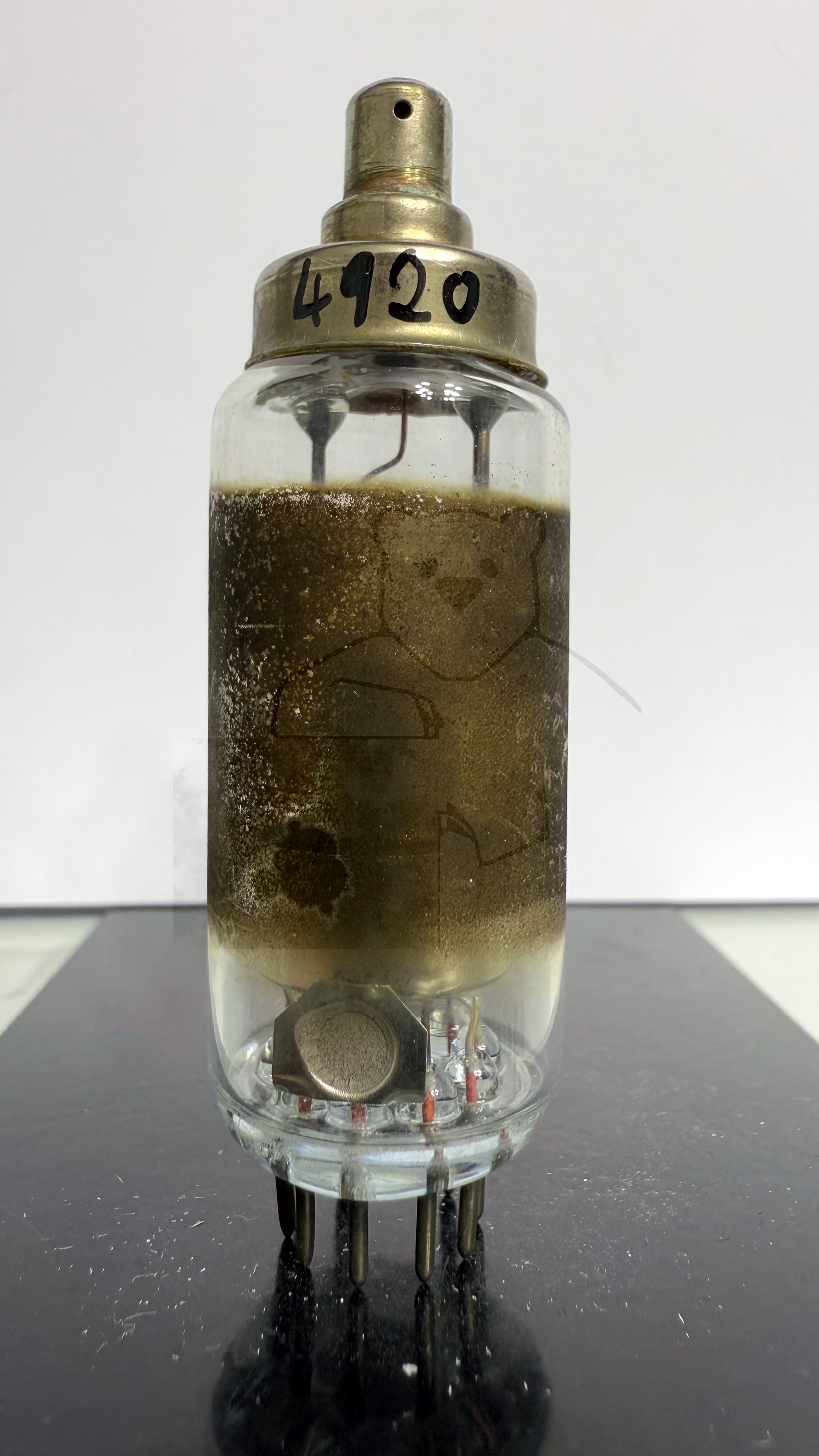

Röhre EY86 #4920 Bild 1
