đ Beschreibung der Röhre: EZ11 Inventarnummer: 04829
| Name | â EZ11 |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,29 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Stahlroehre, 8pol. â Liste aller Röhren mit: Stahlroehre, 8pol. |
| Informationen Röhrentyp | |
| Informationen | FĂŒhrungszapfen abgebrochen, Pumpstutzen ok |
| Kenn Nummer | 21 |
| Ătz- Produktionscode | Q |
| Serien Nummer | B.fd.00 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S110a |
đ Beschreibung der Systeme fĂŒr die Röhre: EZ11
| System 1 | |
| Kathode | 7 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 5 |
| Anode 2 | 6 |
| Leuchtschirm | |
| Heizung | 2, 3 |
| Abschirmung | 8 |
| Funktion | â Gleichrichter, Zweiweg, Hochvakuum |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EZ11
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: EZ11
Anwendung EZ11 Funkwerk Röhren Dokumente.pdf (946 kB)
Anwendung EZ11.pdf (42 kB)
Datenblatt EZ11 RFT.pdf (61 kB)
Datenblatt EZ11 Telefunken.pdf (137 kB)
Pruefkarte EZ11 - Funke W19 Roehrenpruefer.pdf (142 kB)
Pruefkarte EZ11 - Neuberger RPM370 Roehrenmessgeraet.pdf (221 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EZ11

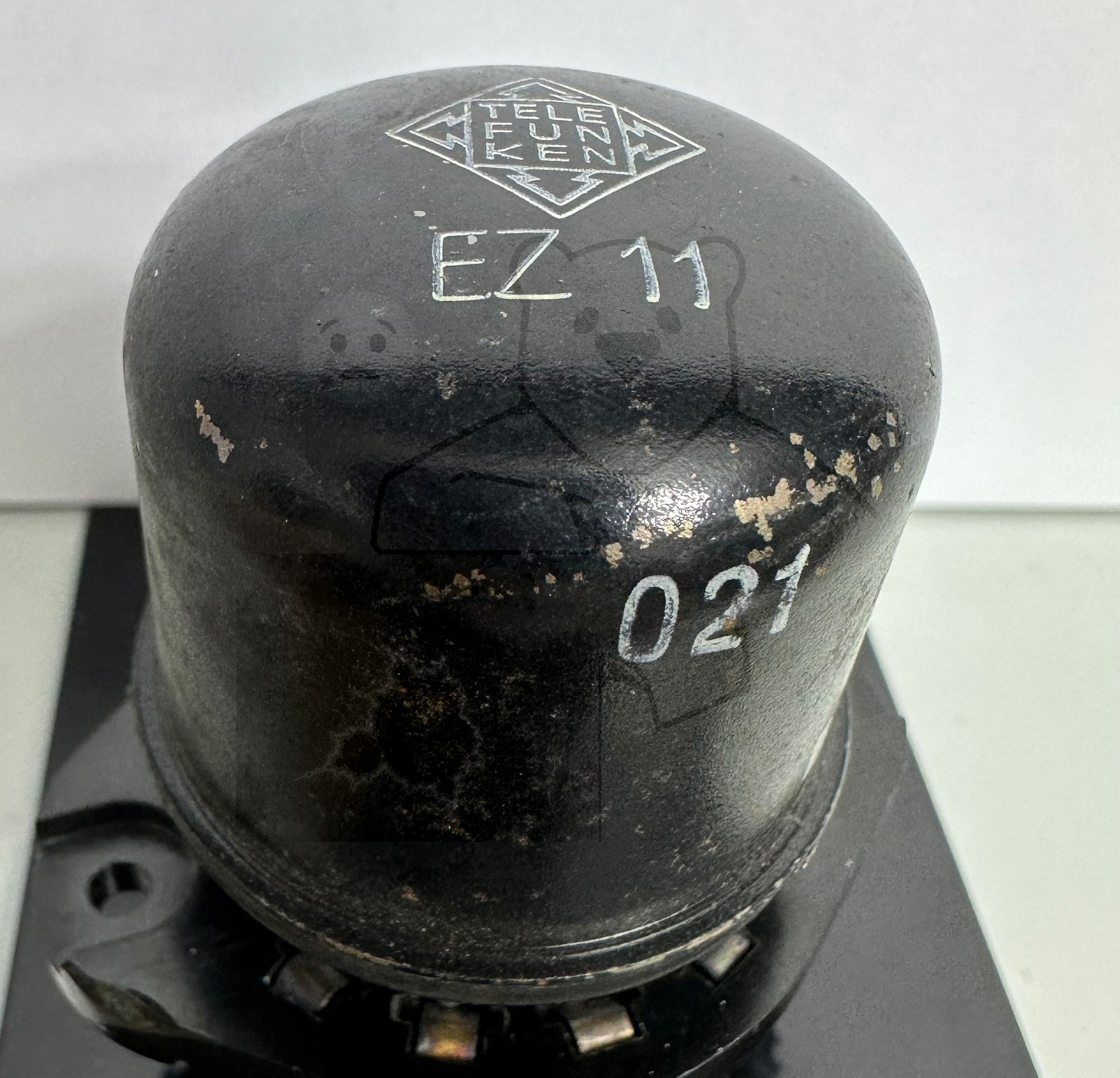

Röhre EZ11 #4829 Bild 1

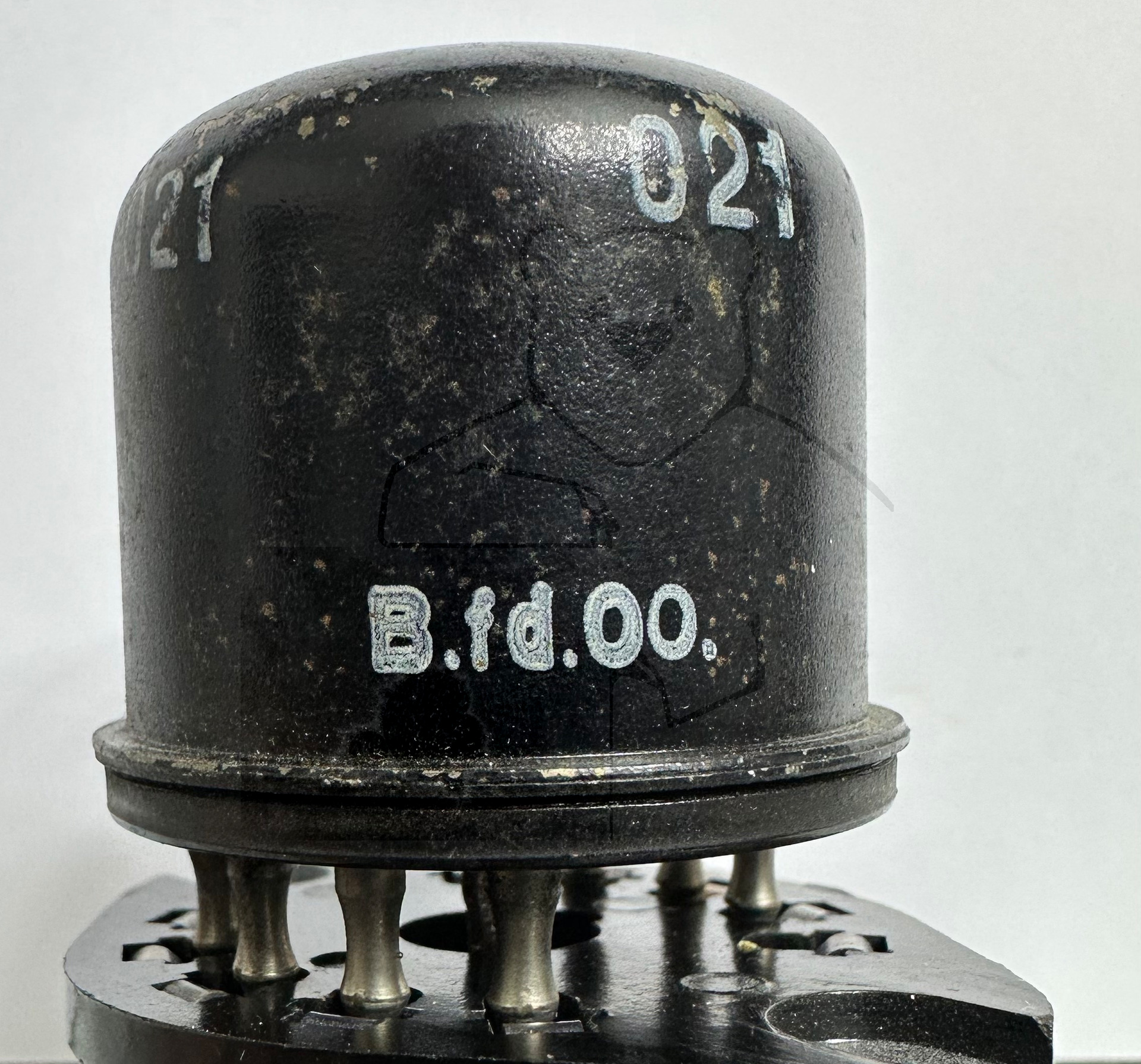

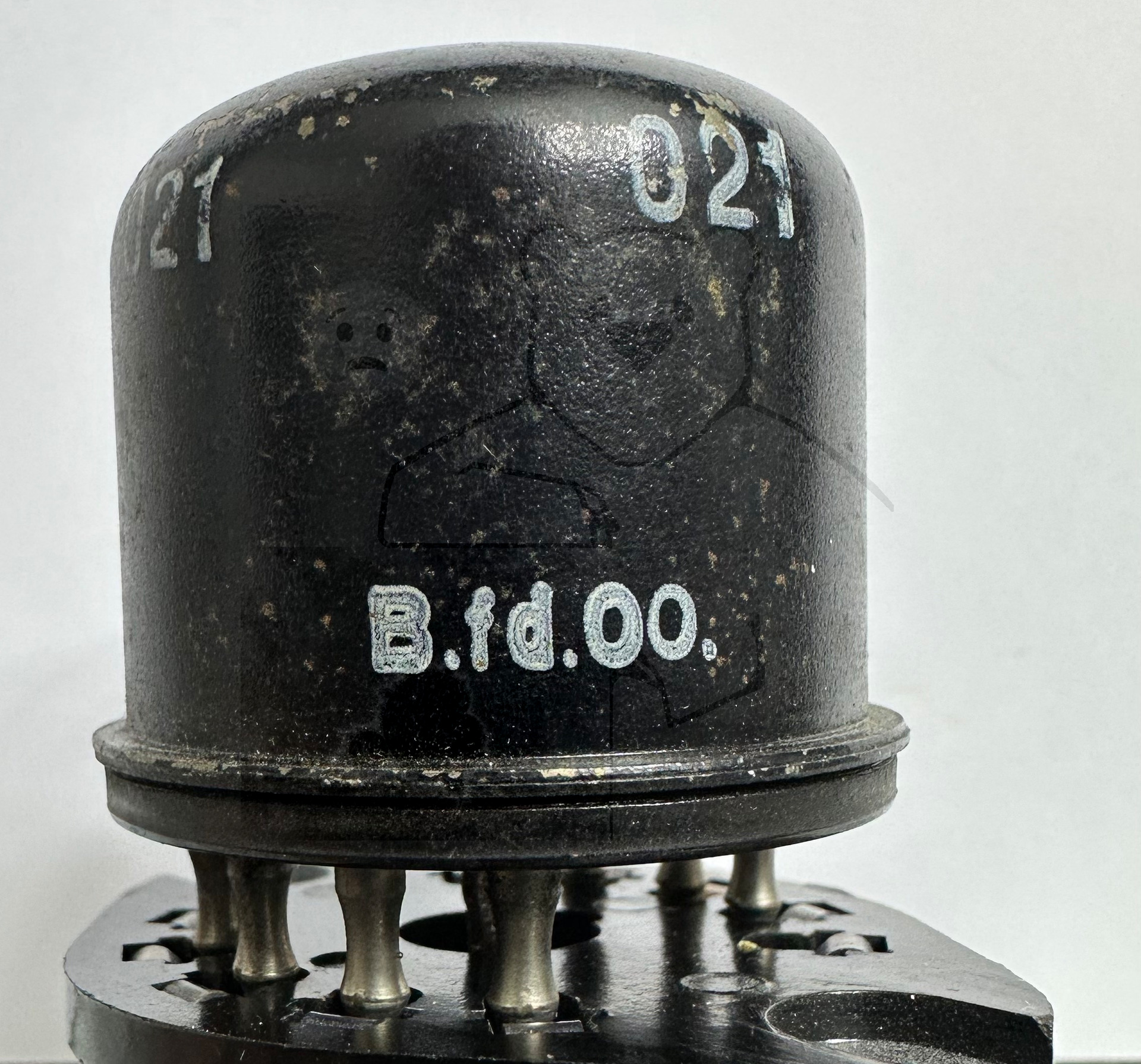

Röhre EZ11 #4829 Bild 2

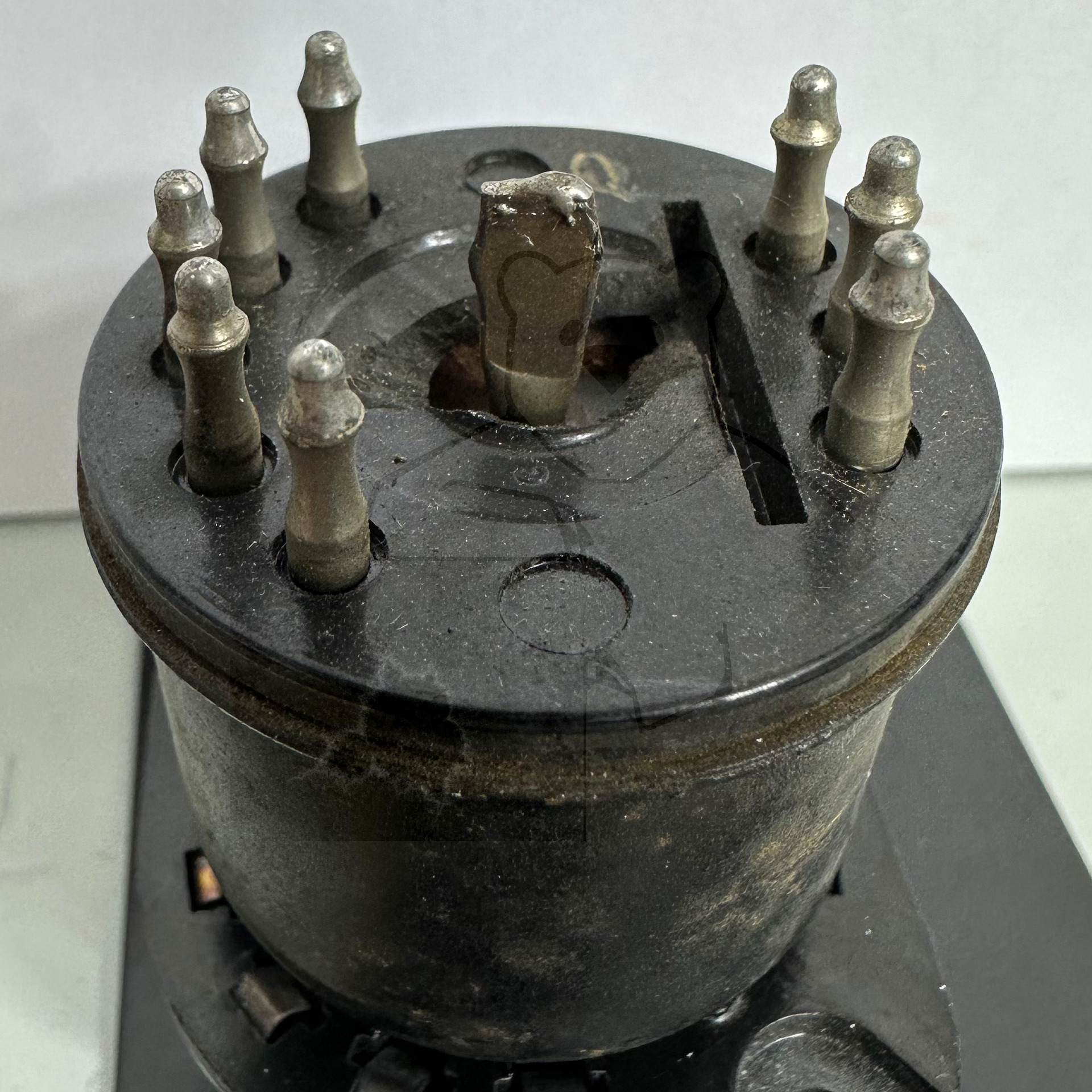

Röhre EZ11 #4829 Bild 3
