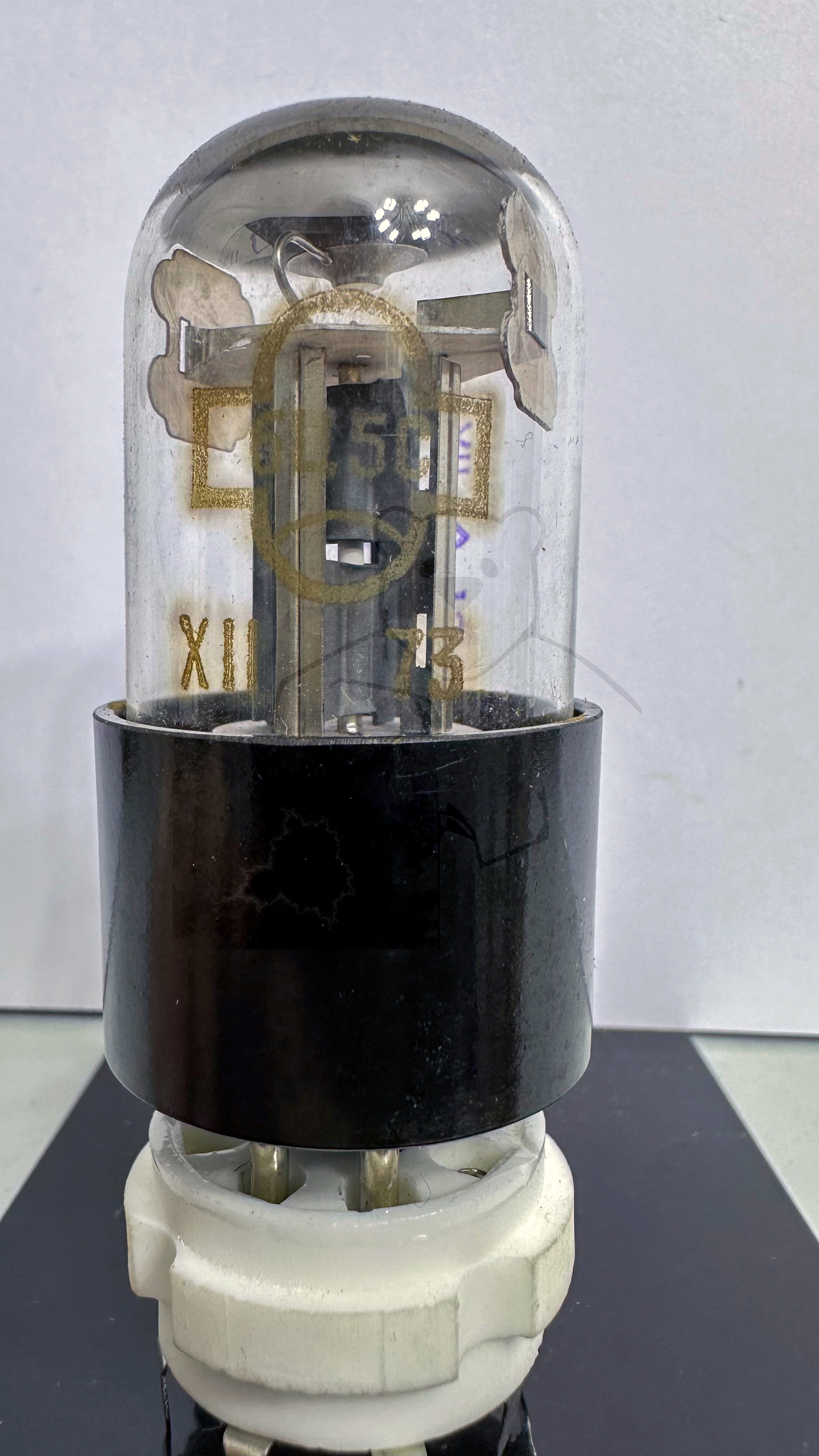

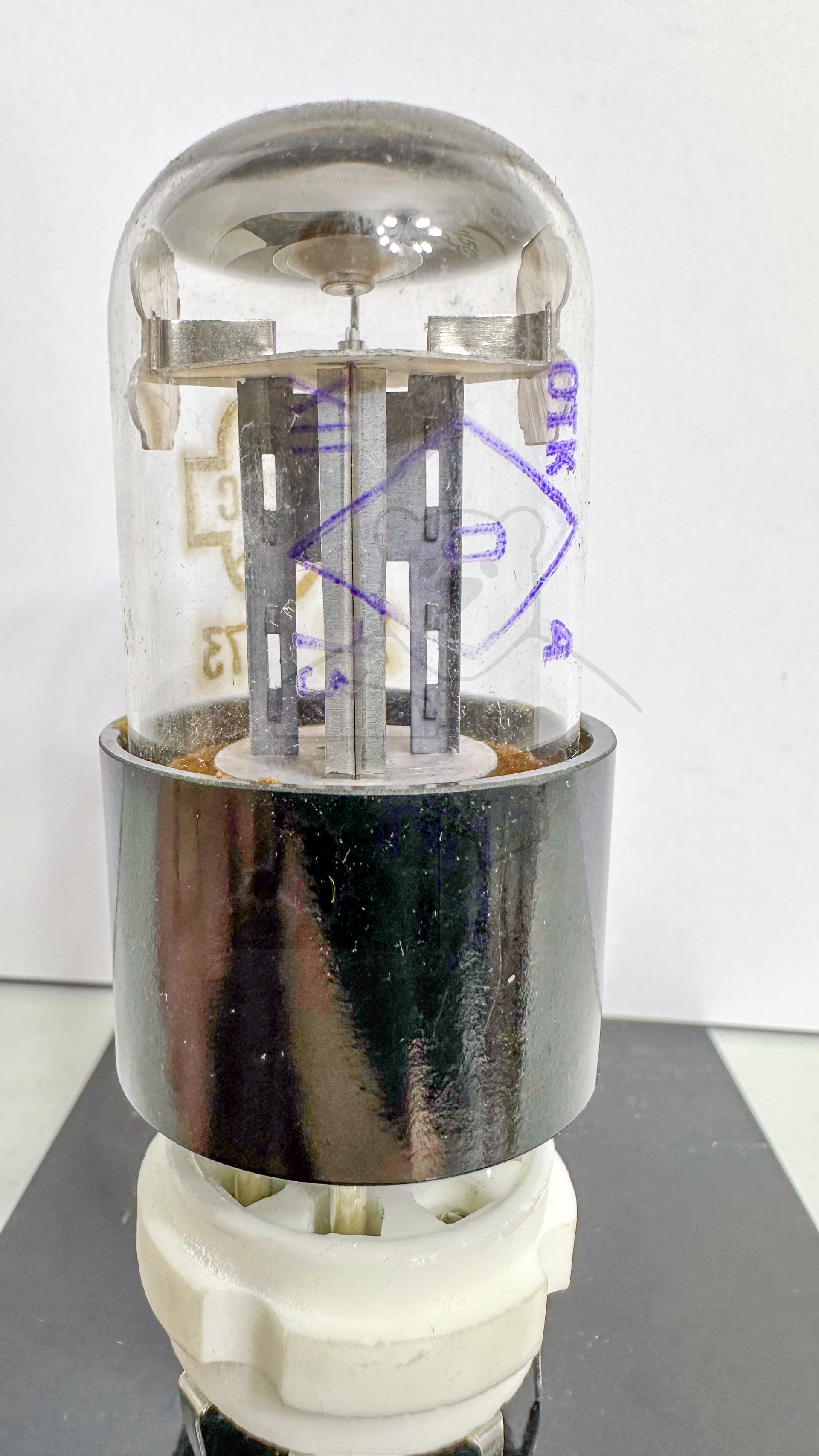

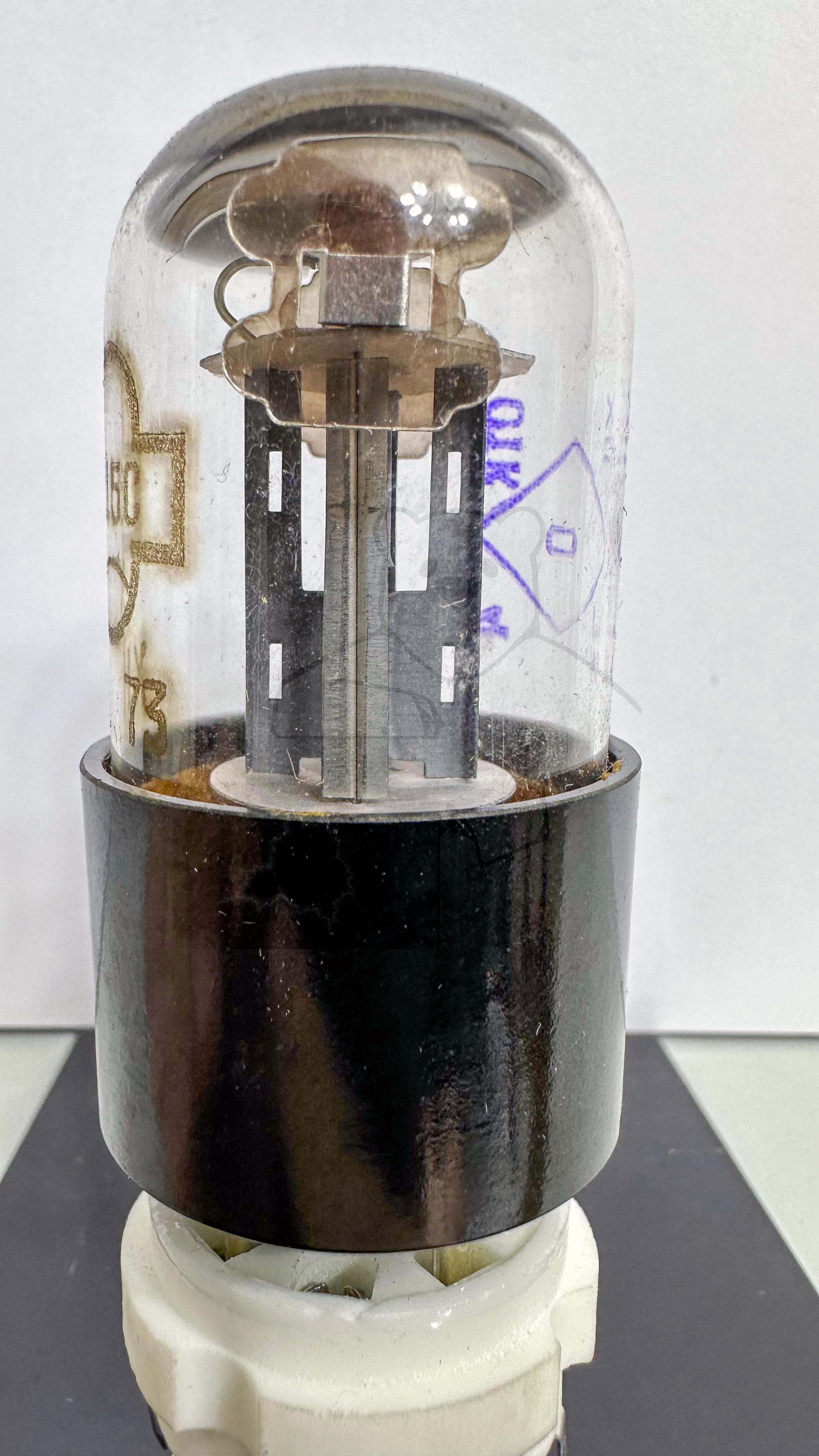

Daten und Bilder der Röhre: 6Ц5С

🔎 Beschreibung der Röhre: 6Ц5С Inventarnummer: 04805

Name	→ 6Ц5С
Vergleichsname	6Z5S
Hersteller	→ UdSSR (РЕФЛЕКТОР, Reflector)
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,6
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Informationen Röhrentyp
Informationen	Produziert: 12/1973 ОТК4
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

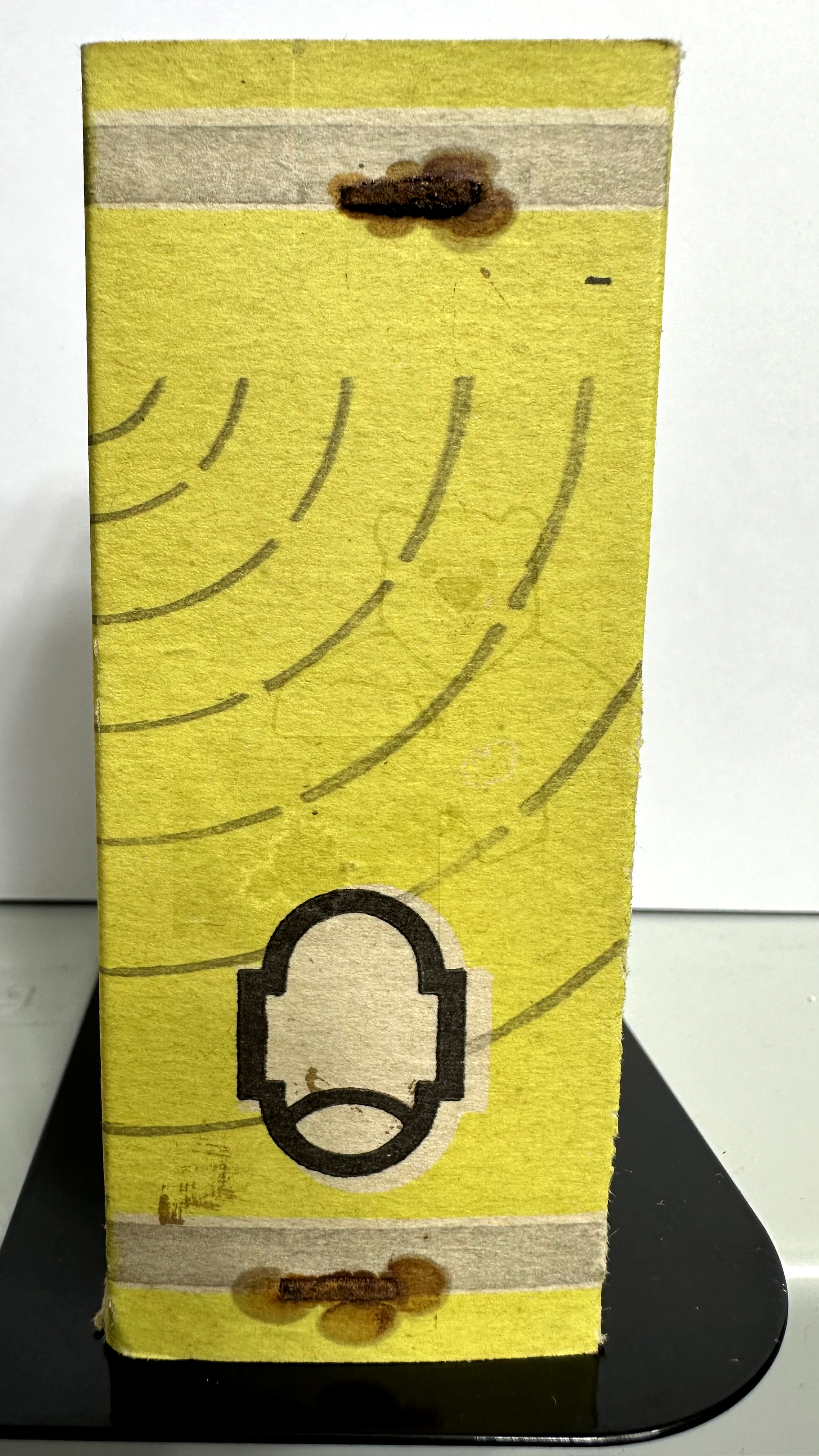

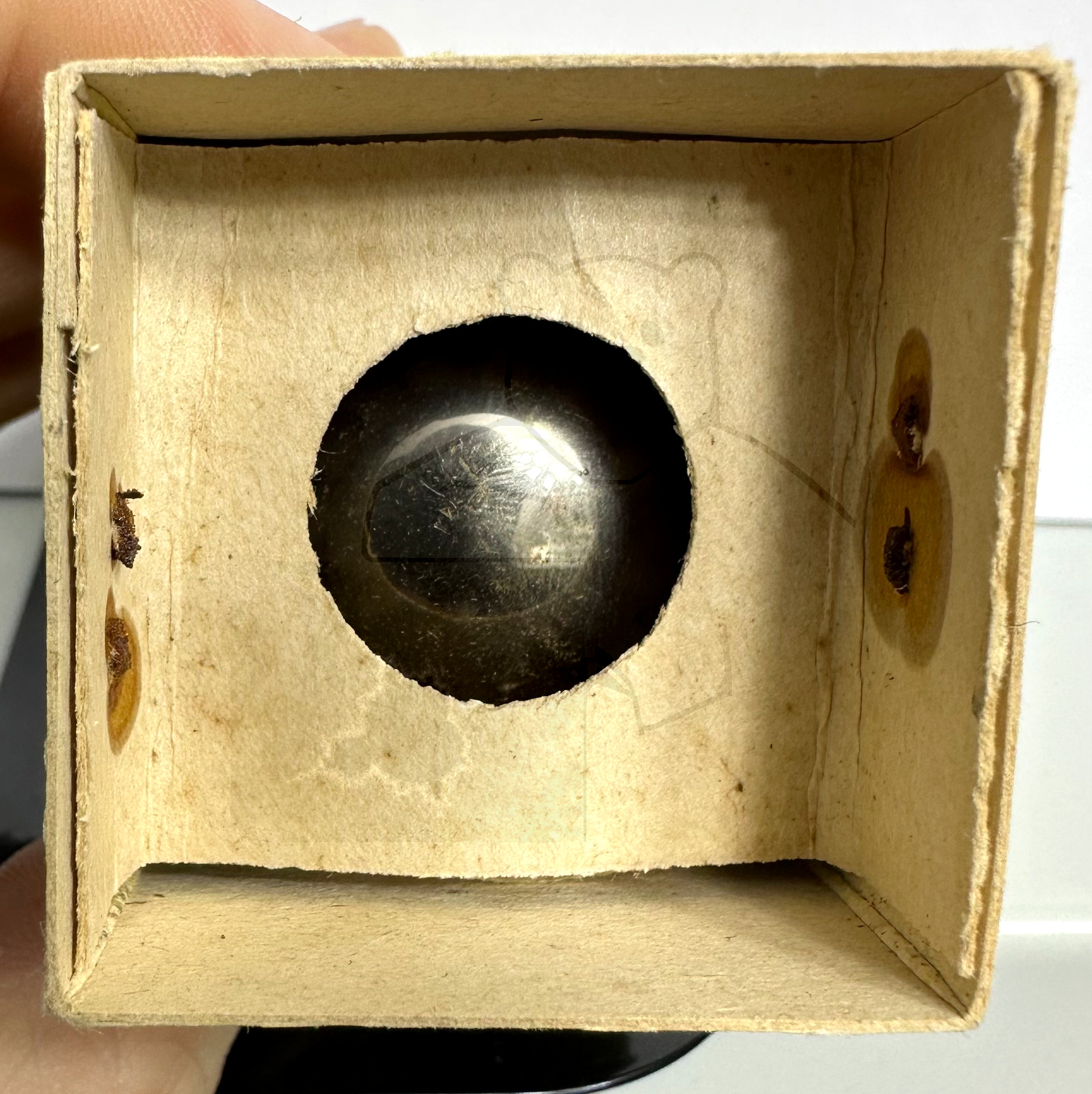

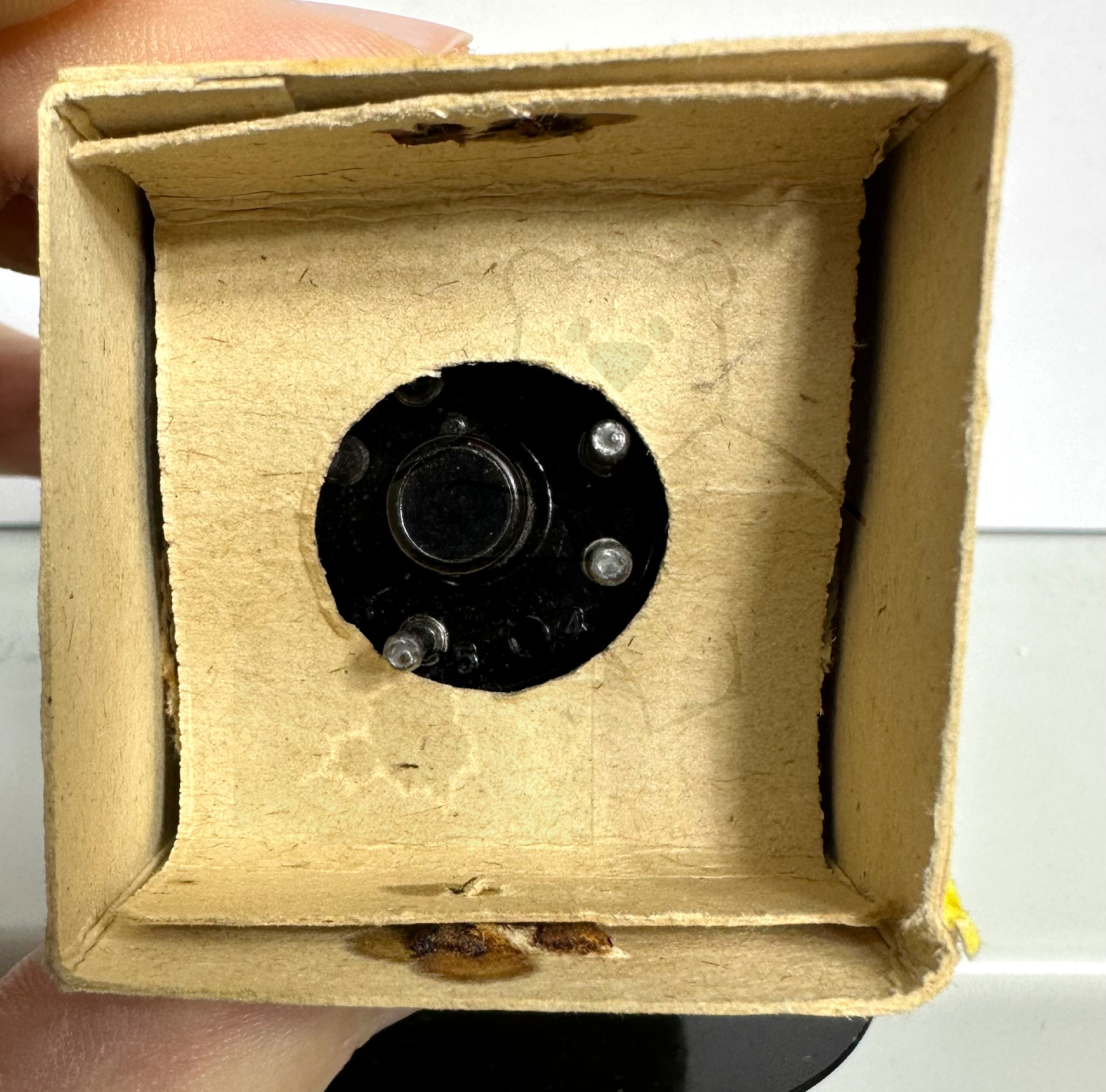

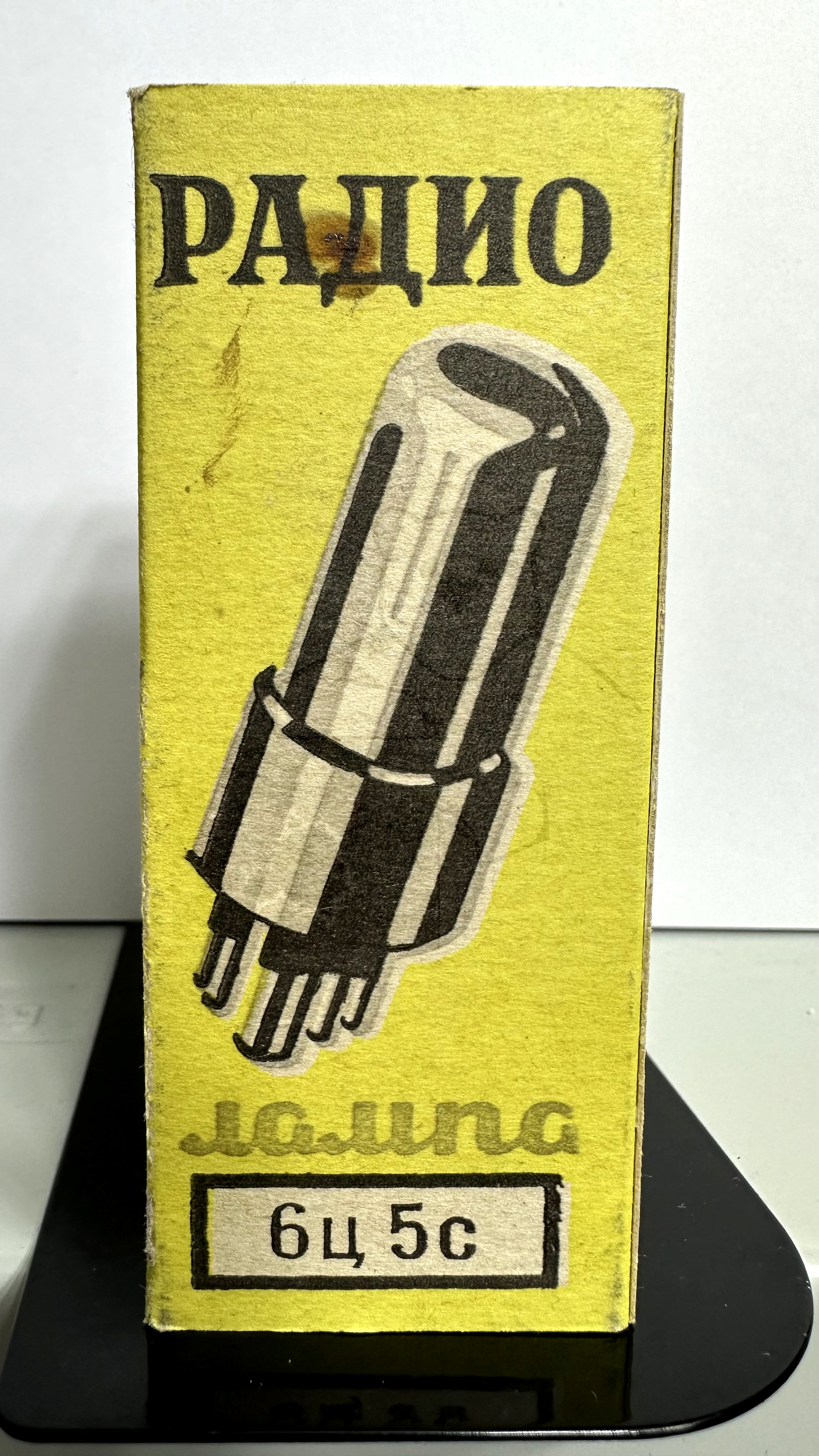

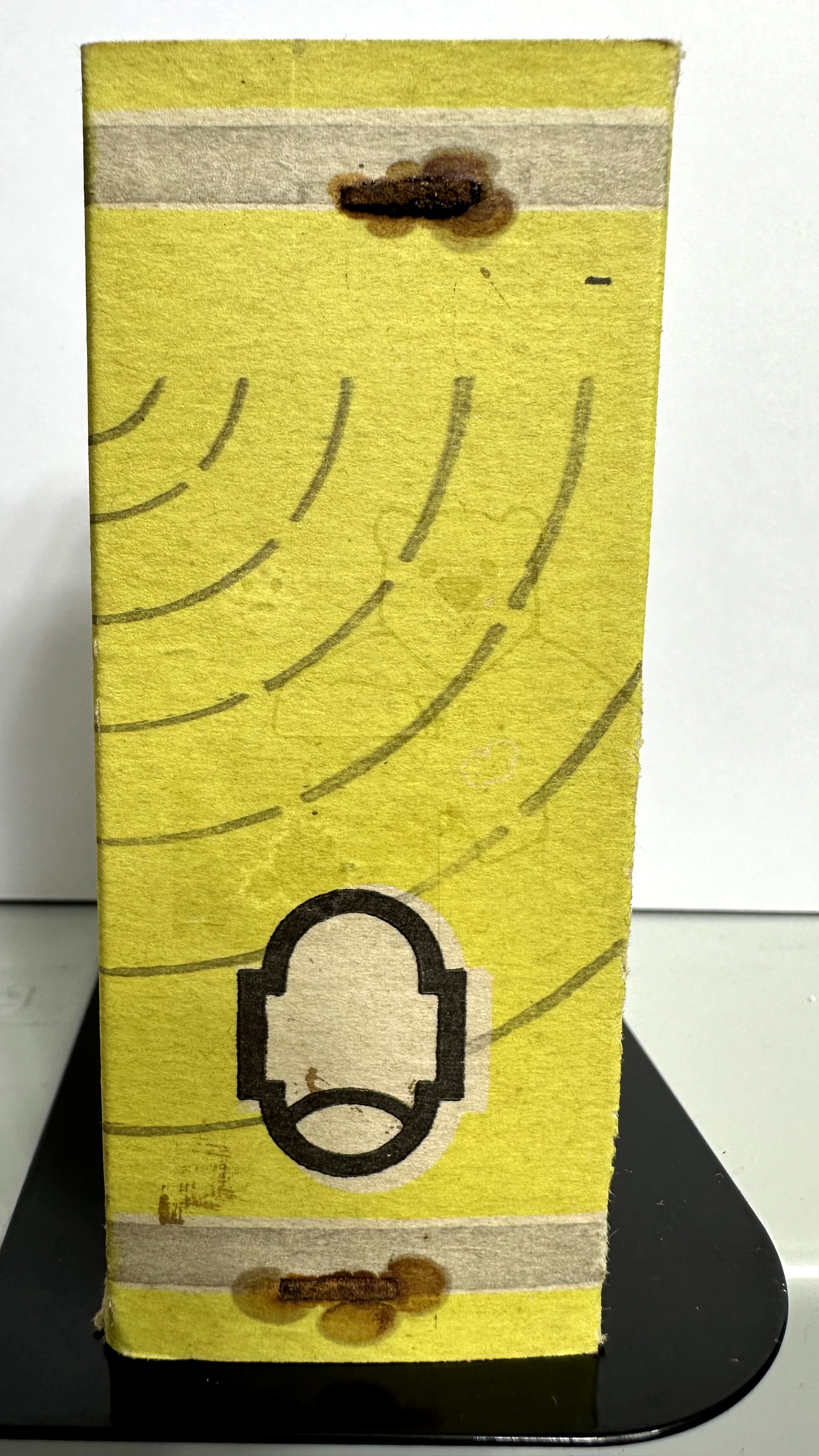

Verpackung	Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L3

🔎 Beschreibung der Systeme für die Röhre: 6Ц5С

	System 1
Kathode	8
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2	5
Leuchtschirm
Heizung	2, 7
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

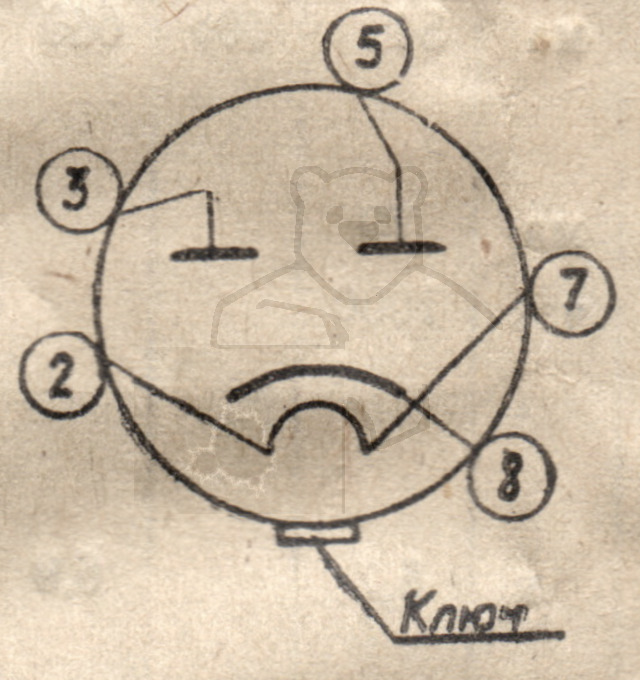

🔎 Sockelschaltung der 6Ц5С

Bildquelle: UdSSR Datenblatt

🔎 Datenblätter zur Röhre: 6Ц5С
Datenblatt 6Ц5С UdSSR [www.tubedata.info].pdf (63 kB)
Datenblatt 6Ц5С.pdf (2366 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
