Daten und Bilder der Röhre: 25Z6GT

🔎 Beschreibung der Röhre: 25Z6GT Inventarnummer: 04797

Name	→ 25Z6GT
Vergleichsname	25Z6 25Z6G
Hersteller	→ Fivre
Heizspannung (Volt)	25
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Informationen Röhrentyp	Die beiden Gleichrichtersysteme können sowohl seperat (Getrennte Kathoden, u.a. als Spannungsverdoppler) oder auch zusammen als Zweiweggleichrichter genutzt werden.
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L3

🔎 Beschreibung der Systeme für die Röhre: 25Z6GT

	System 1	System 2
Kathode	8	4
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5	3
Anode 2
Leuchtschirm
Heizung	2, 7	2, 7
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochvakuum	→ Gleichrichter, Einweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 25Z6GT

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 25Z6GT
Datenblatt 25Z6 RCA.pdf (53 kB)
Datenblatt 25Z6 Sylvania Französisch [www.tubedata.info].pdf (140 kB)
Datenblatt 25Z6 Sylvania.pdf (1133 kB)
Datenblatt 25Z6GT General Electric [www.tubedata.info].pdf (178 kB)
Datenblatt 25Z6GT Hytron [www.tubedata.info].pdf (26 kB)
Datenblatt 25Z6GT Tung-Sol [www.tubedata.info].pdf (106 kB)
Datenblatt 25Z6WGT Tung-Sol [www.tubedata.info].pdf (83 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: 25Z6GT

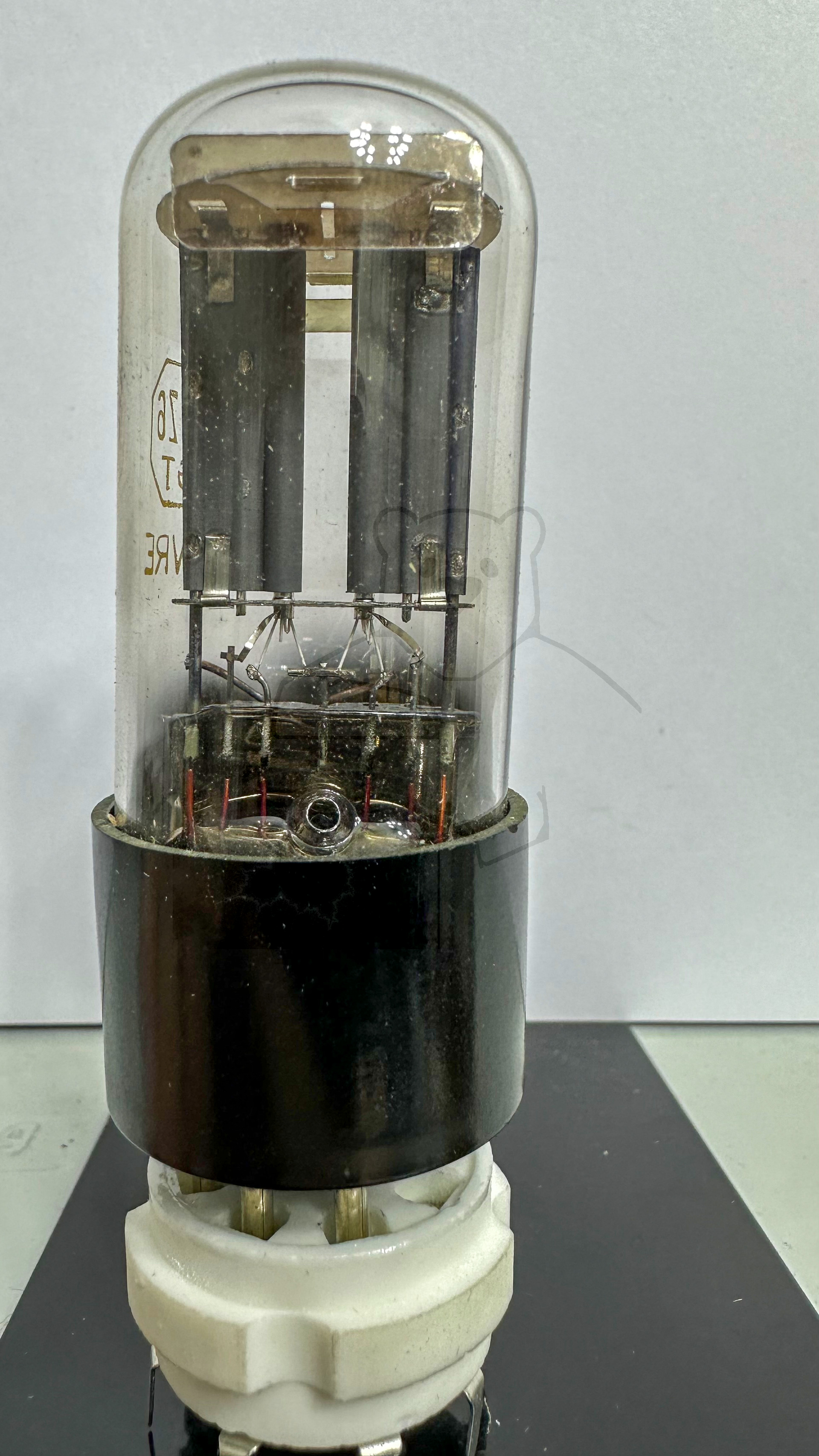

Röhre 25Z6GT #4797 Bild 1

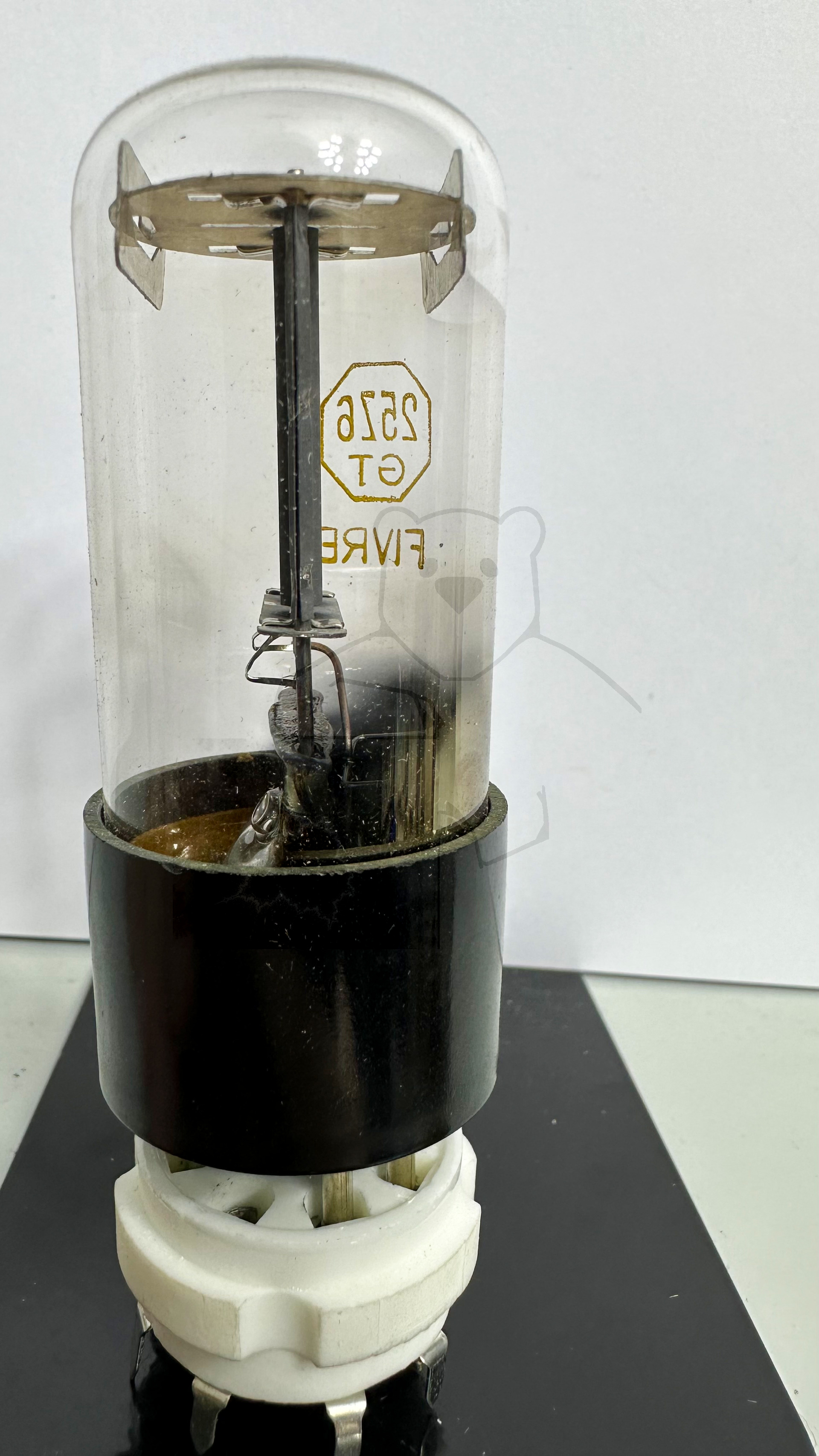

Röhre 25Z6GT #4797 Bild 2

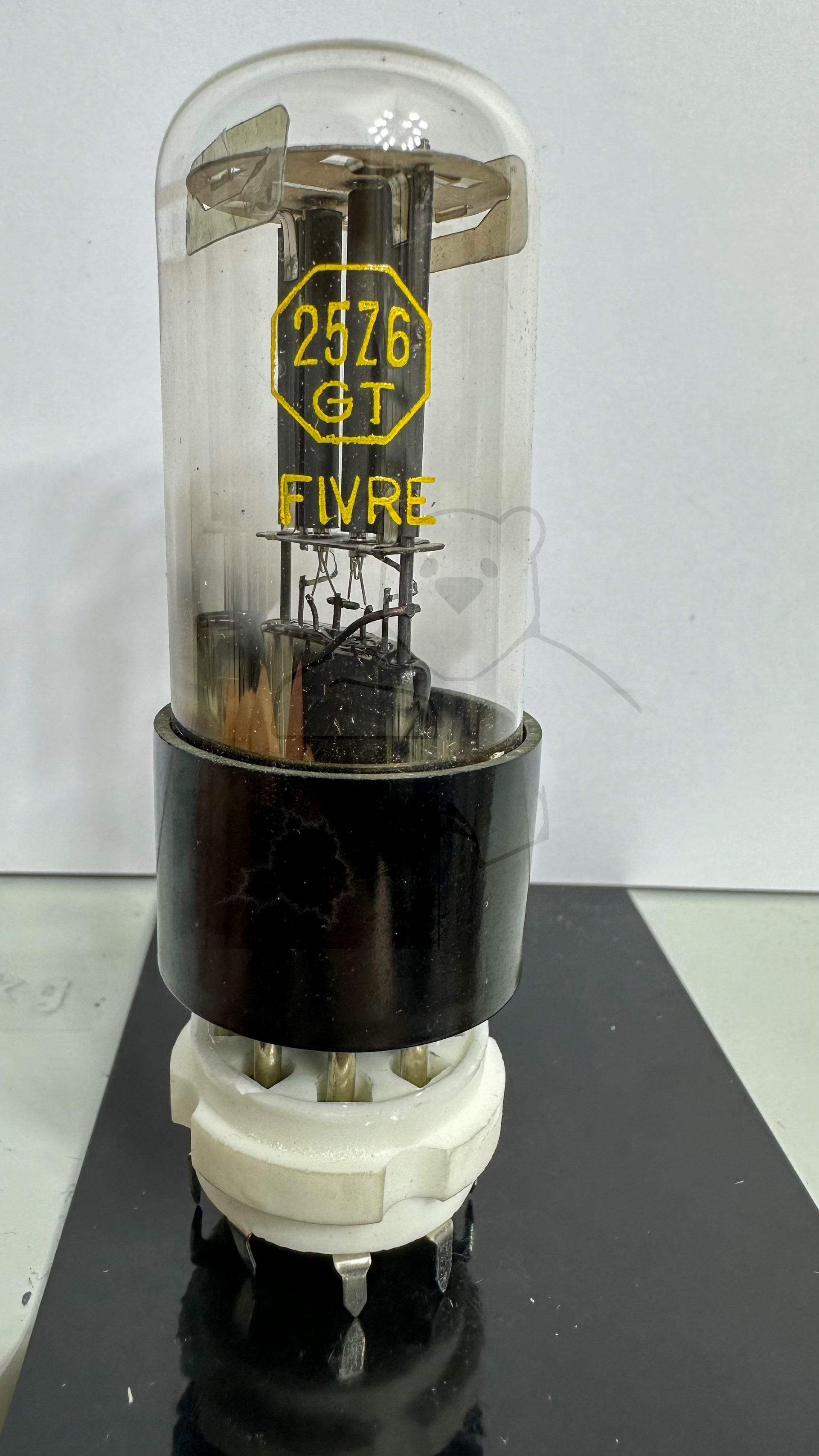

Röhre 25Z6GT #4797 Bild 3

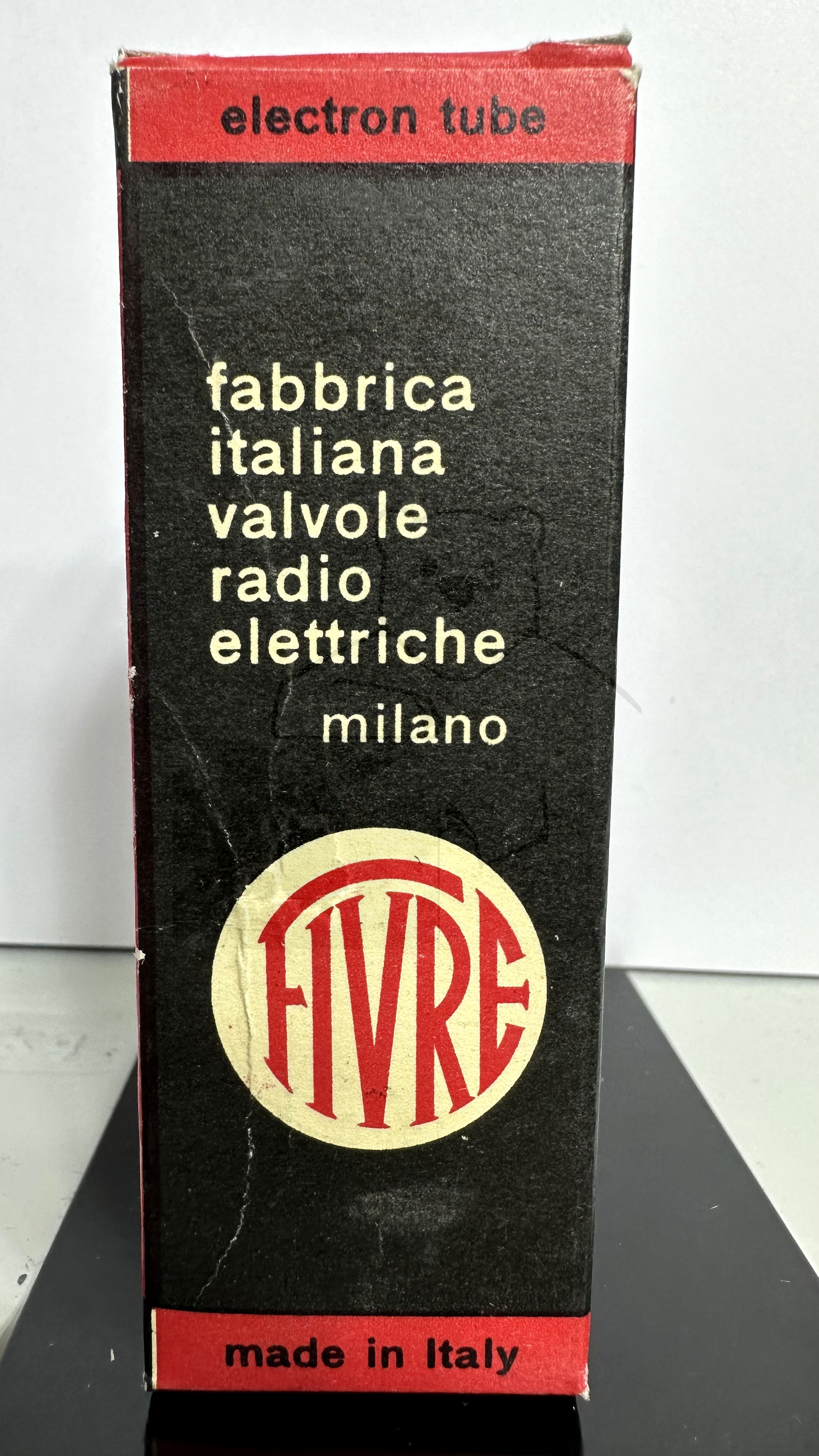

Röhre 25Z6GT #4797 Verpackung Bild 1

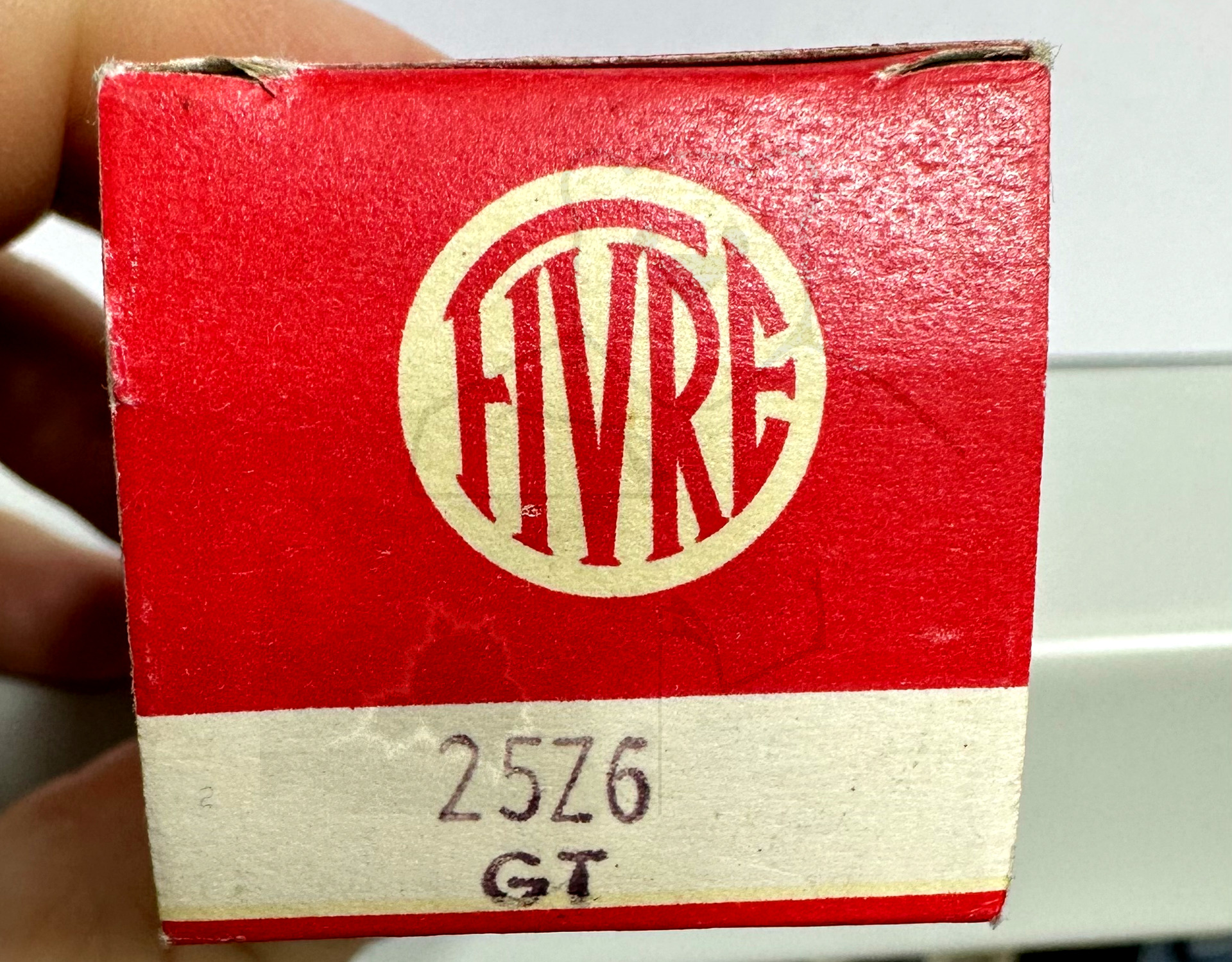

Röhre 25Z6GT #4797 Verpackung Bild 2
