đ Beschreibung der Röhre: LS30 Inventarnummer: 04696
| Name | â LS30 |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 12,6 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | Spezialsockel, Deutsche Wehrmacht â Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht |
| Informationen Röhrentyp | |
| Informationen | In der Röhre: 30728 |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | 06D110 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S44a |
đ Beschreibung der Systeme fĂŒr die Röhre: LS30
| System 1 | |
| Kathode | k |
| Gitter 1 | g |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | a |
| Anode 2 | h, h |
| Leuchtschirm | |
| Heizung | |
| Abschirmung | |
| Funktion | â Hochfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der LS30
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: LS30
Datenblatt LS30 Telefunken [www.tubedata.info].pdf (194 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: LS30

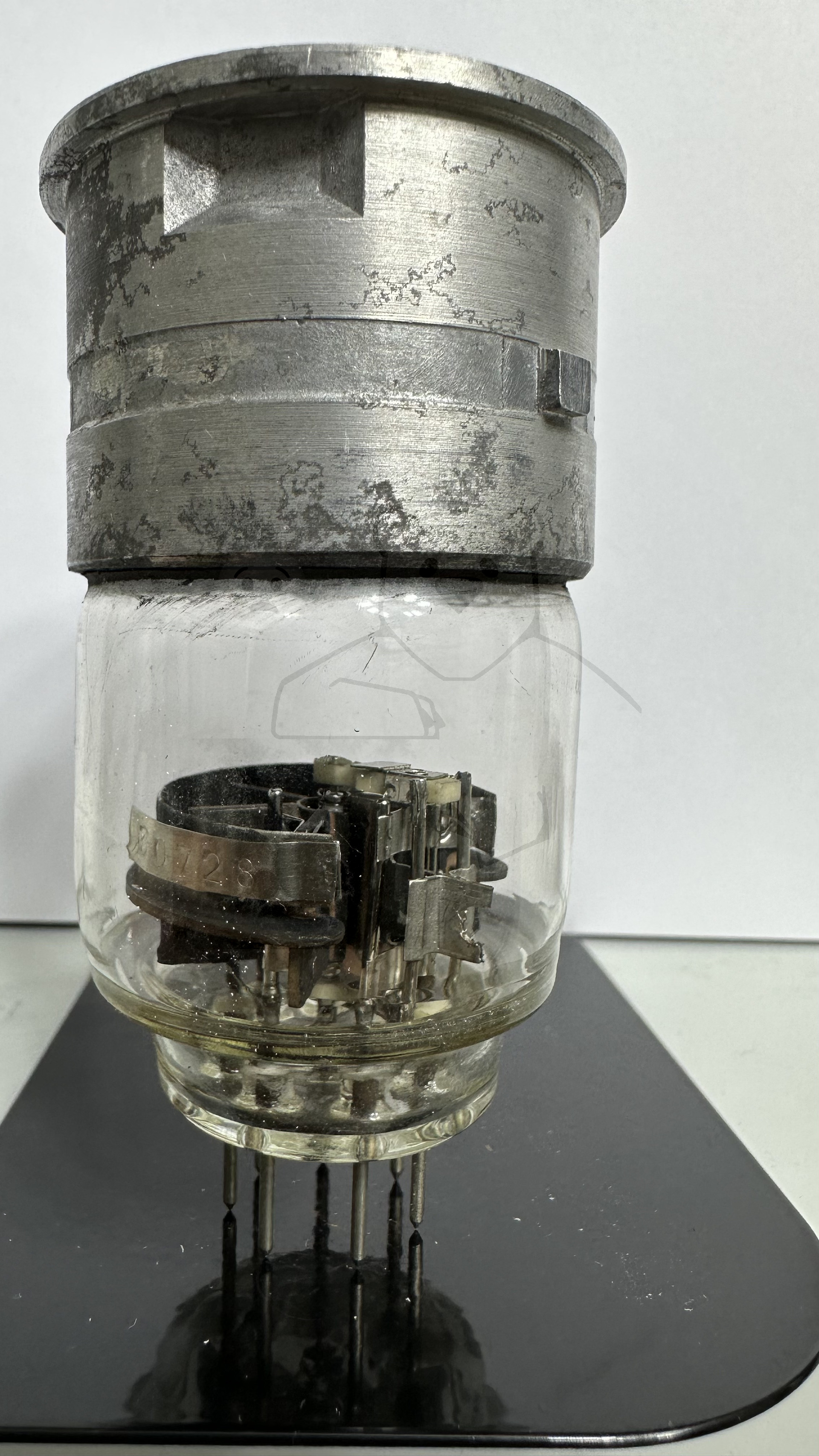

Röhre LS30 #4696 Bild 1
Röhre LS30 #4696 Bild 2

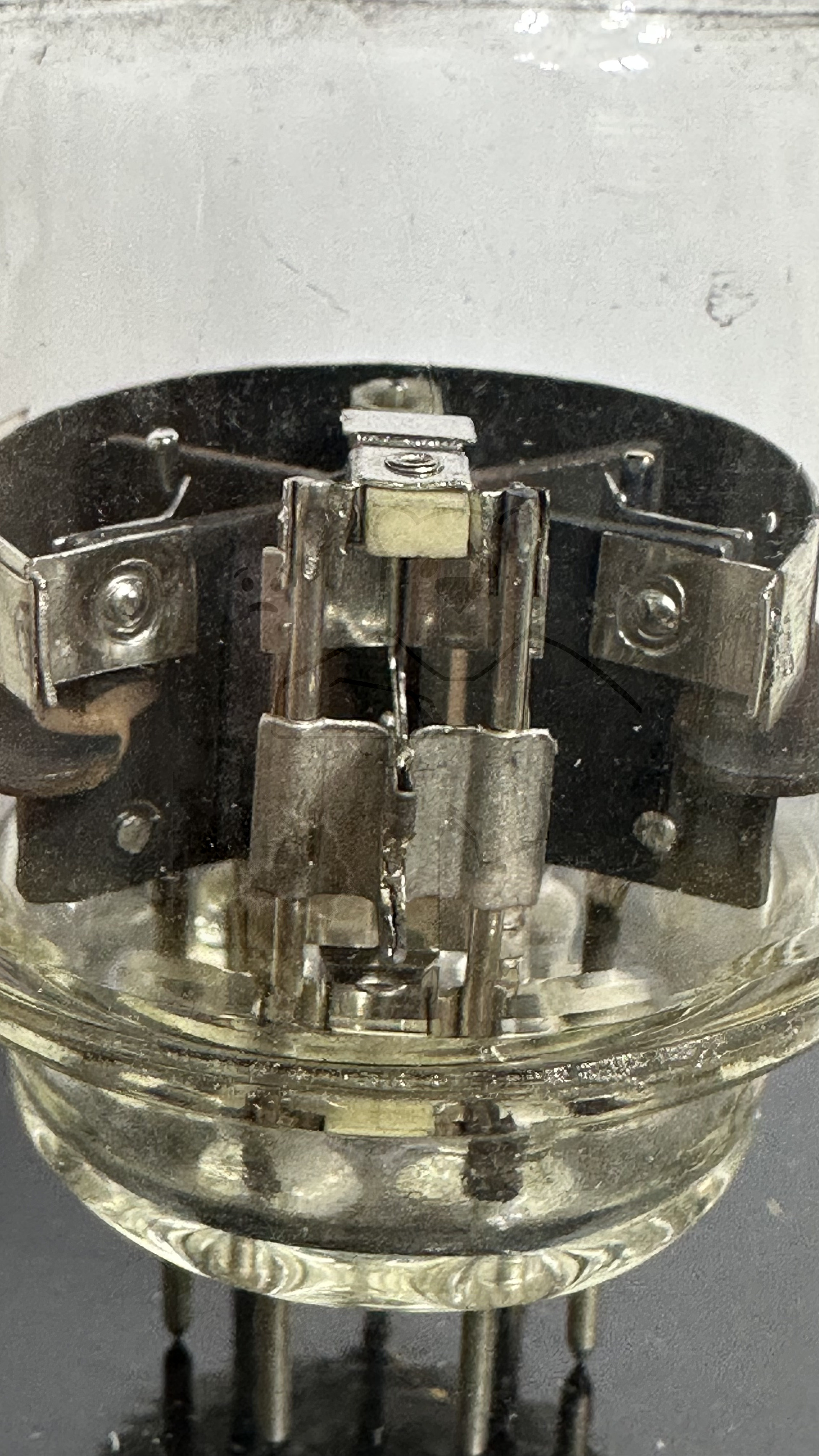

Röhre LS30 #4696 Bild 3

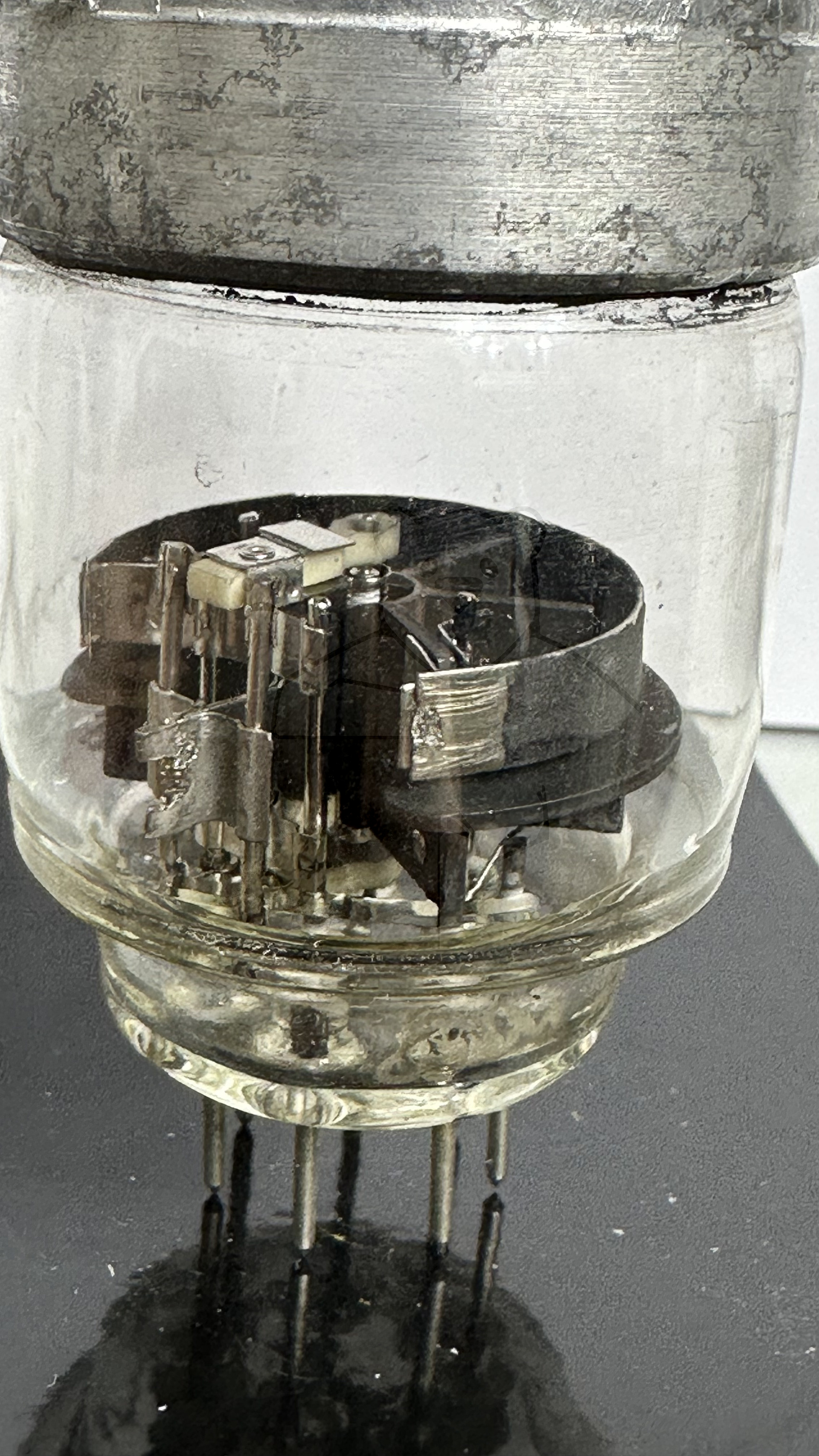

Röhre LS30 #4696 Bild 4

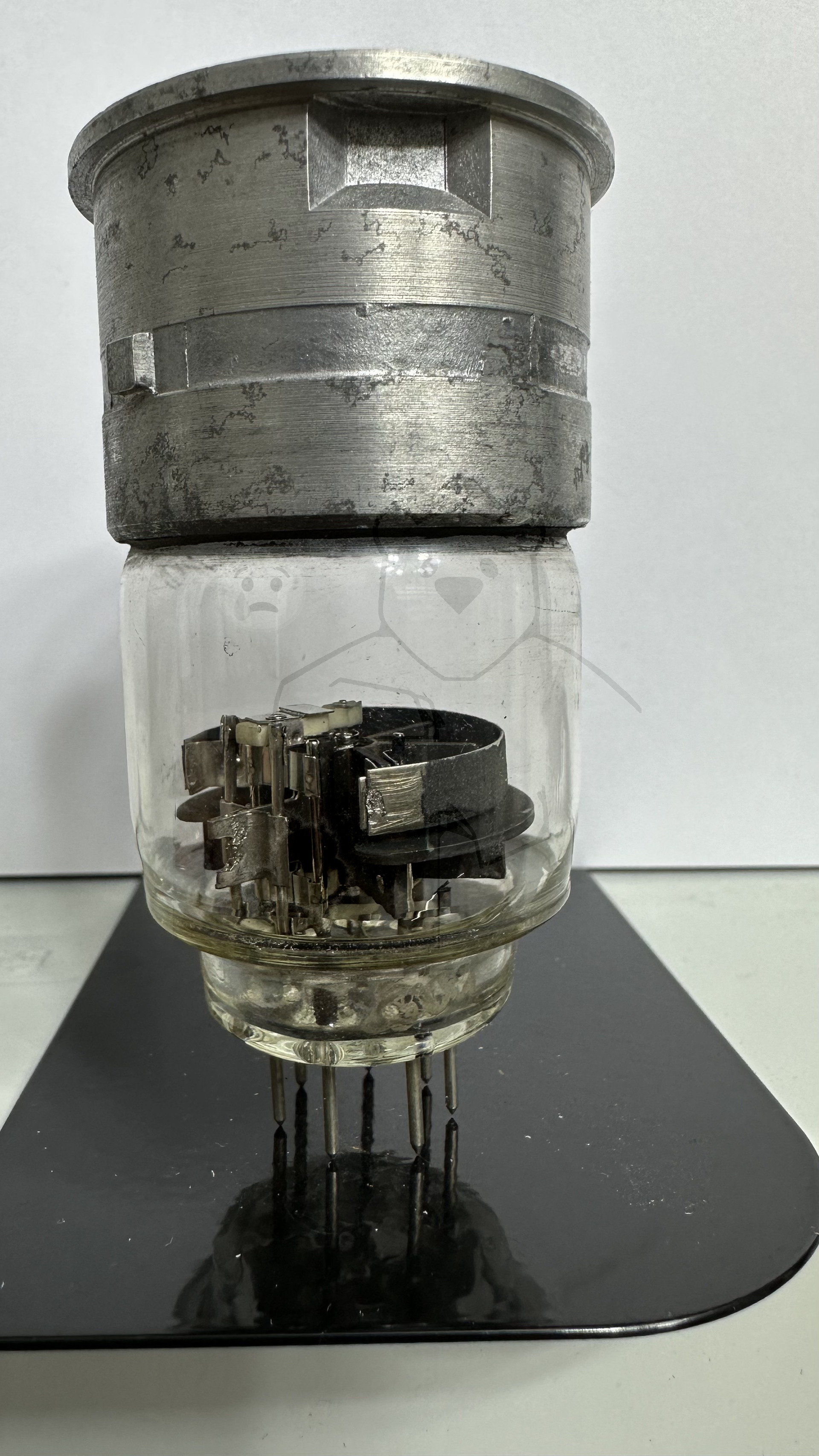

Röhre LS30 #4696 Bild 5
