🔎 Beschreibung der Röhre: 5U4G Inventarnummer: 04667
| Name | → 5U4G |
| Vergleichsname | → 5U4GBEH 5Z3S → 5Ц3С GZ31 |
| Hersteller | → Sylvania |
| Heizspannung (Volt) | 5 |
| Heizstrom (Ampère) | 3 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | → Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | Führungszapfen abgebrochen, Pumpstutzen ok |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S37a |
🔎 Beschreibung der Systeme für die Röhre: 5U4G
| System 1 | |
| Kathode | 2 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 4 |
| Anode 2 | 6 |
| Leuchtschirm | |
| Heizung | 2, 8 |
| Abschirmung | |
| Funktion | → Gleichrichter, Zweiweg, Hochvakuum |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

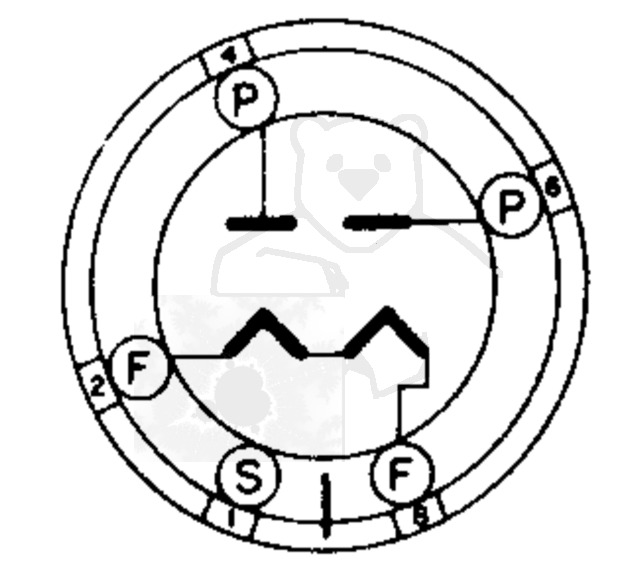

🔎 Sockelschaltung der 5U4G
Bildquelle: Tung-Sol Datenblatt
🔎 Datenblätter zur Röhre: 5U4G
Datenblatt 5U4 RCA.pdf (901 kB)
Datenblatt 5U4G Brimar [www.tubedata.info].pdf (56 kB)
Datenblatt 5U4G Sylvania.pdf (342 kB)
Datenblatt 5U4G Tung-Sol [www.tubedata.info].pdf (110 kB)
Datenblatt 5U4GB General Electric.pdf (474 kB)
Datenblatt 5U4GB RCA [www.tubedata.info].pdf (898 kB)
Datenblatt 5U4GB Tung-Sol [www.tubedata.info].pdf (200 kB)
Pruefkarte 5U4G VT244 - Neuberger RPM370 Roehrenmessgeraet.pdf (264 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 5U4G

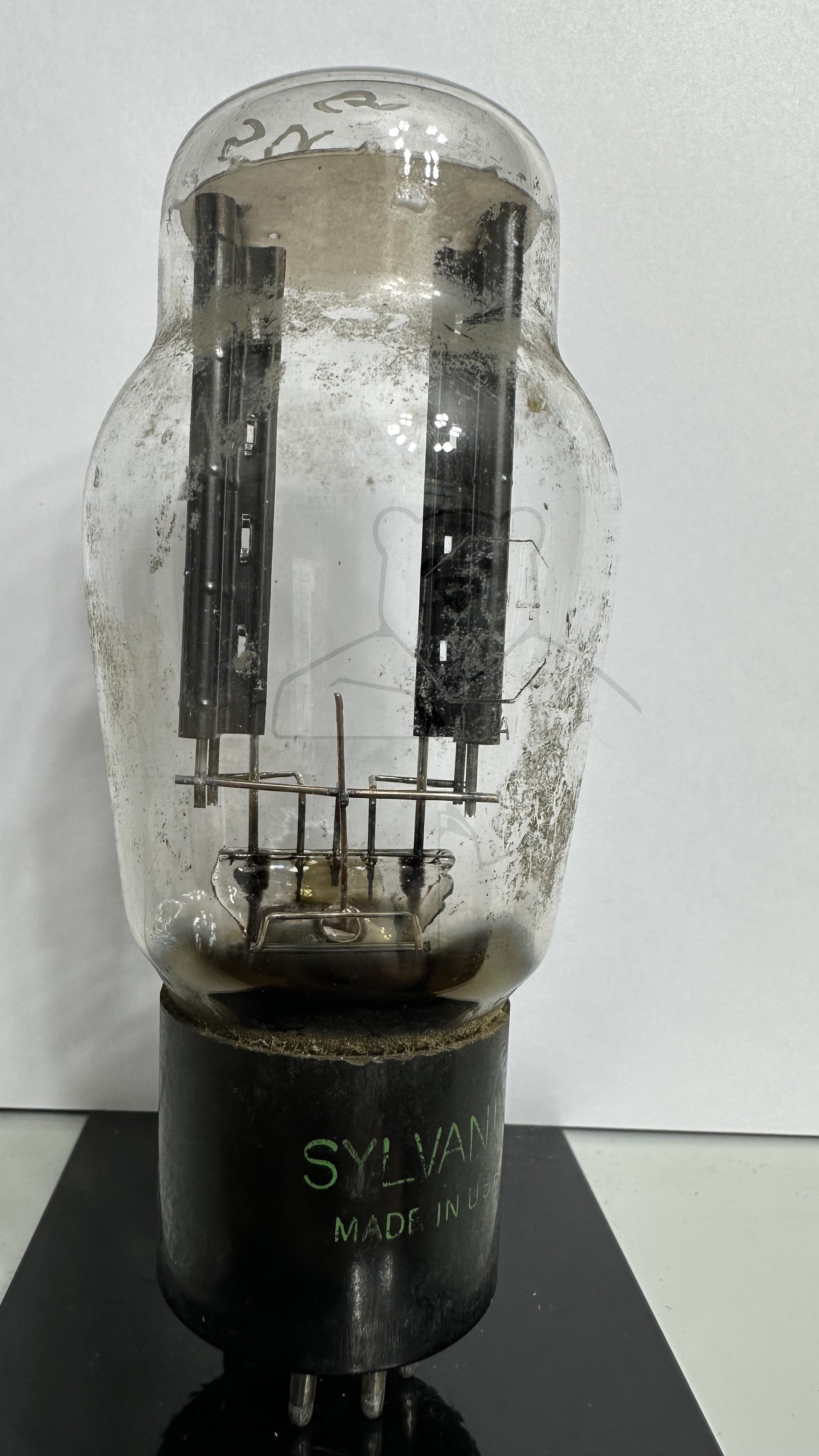

Röhre 5U4G #4667 Bild 1

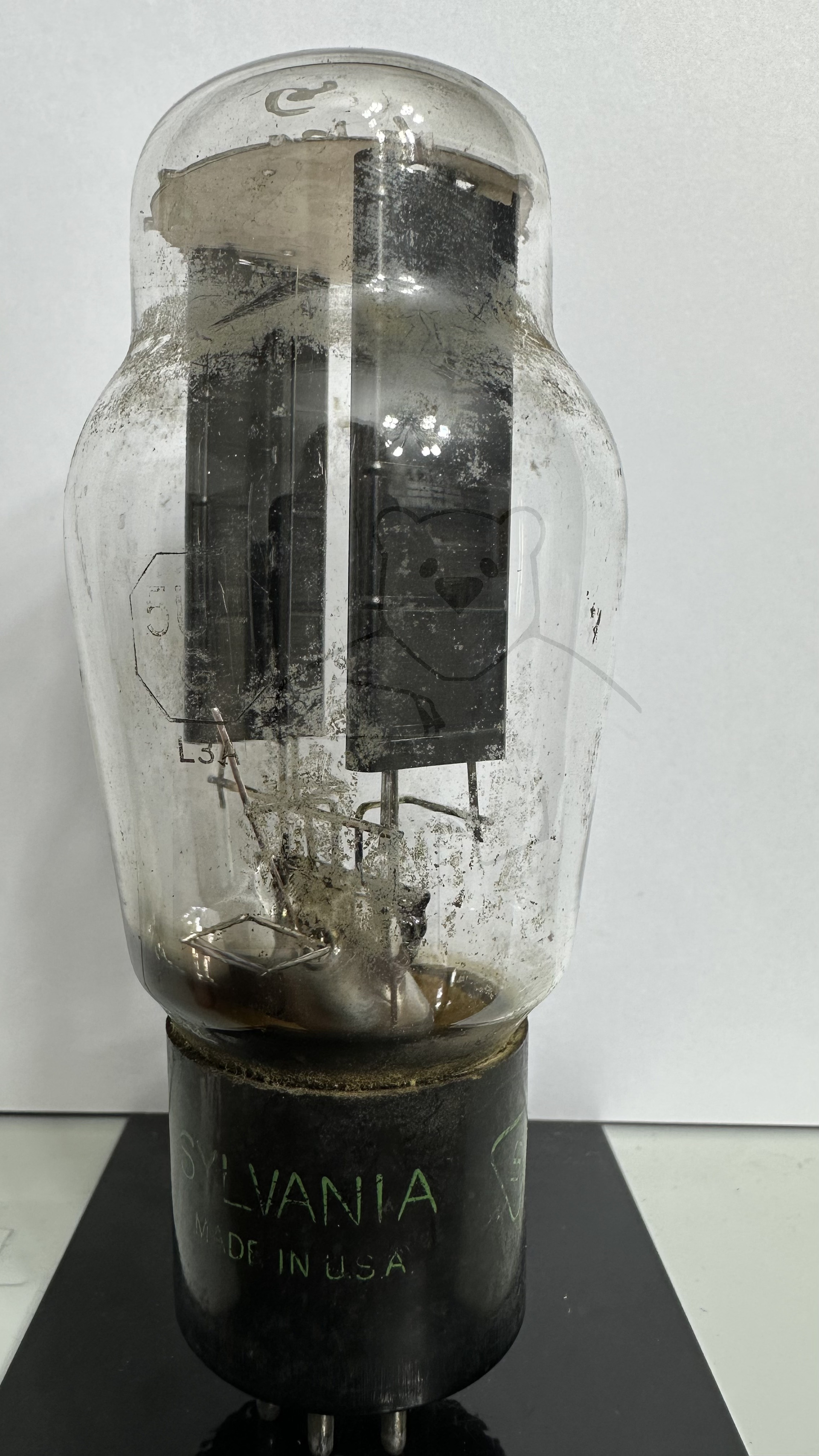

Röhre 5U4G #4667 Bild 2
