🔎 Beschreibung der Röhre: E80CC Inventarnummer: 04625

Name → E80CC
Vergleichsname
6085
Hersteller → Valvo
Heizspannung (Volt) 6,3 oder 12,6
Heizstrom (AmpĂšre) 0,6 oder 0,3
Art der Heizung Indirekt
Röhren mit Sockel → Informationen zum Sockel: Noval, 9pol.
→ Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung.
Informationen
Kenn Nummer
Ätz- Produktionscode VBA ⊿1H4
Serien Nummer
Verpackung Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager S120b


🔎 Beschreibung der Systeme fĂŒr die Röhre: E80CC

System 1 System 2
Kathode 3 8
Gitter 1 2 7
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1 1 6
Anode 2
Leuchtschirm
Heizung 4, 5 - Mittelanzapfung auf Stift 9 4, 5 - Mittelanzapfung auf Stift 9
Abschirmung
Funktion
→ Breitbandverstaerker, Triode

→ Breitbandverstaerker, Triode


Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der E80CC

Bildquelle: Telefunken Datenblatt


🔎 DatenblĂ€tter zur Röhre: E80CC
  • Datenblatt E80CC Philips Version 1 [www.tubedata.info].pdf (241 kB)
  • Datenblatt E80CC Philips Version 2 [www.tubedata.info].pdf (286 kB)
  • Datenblatt E80CC Siemens [www.tubedata.info].pdf (232 kB)
  • Datenblatt E80CC Telefunken.pdf (103 kB)
  • Pruefkarte E80CC 6085 - Neuberger RPM370 Roehrenmessgeraet.pdf (228 kB)

  • Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache 📹 Probleme mit einem Datenblatt klĂ€ren

    🔎 Bilder der Röhre: E80CC

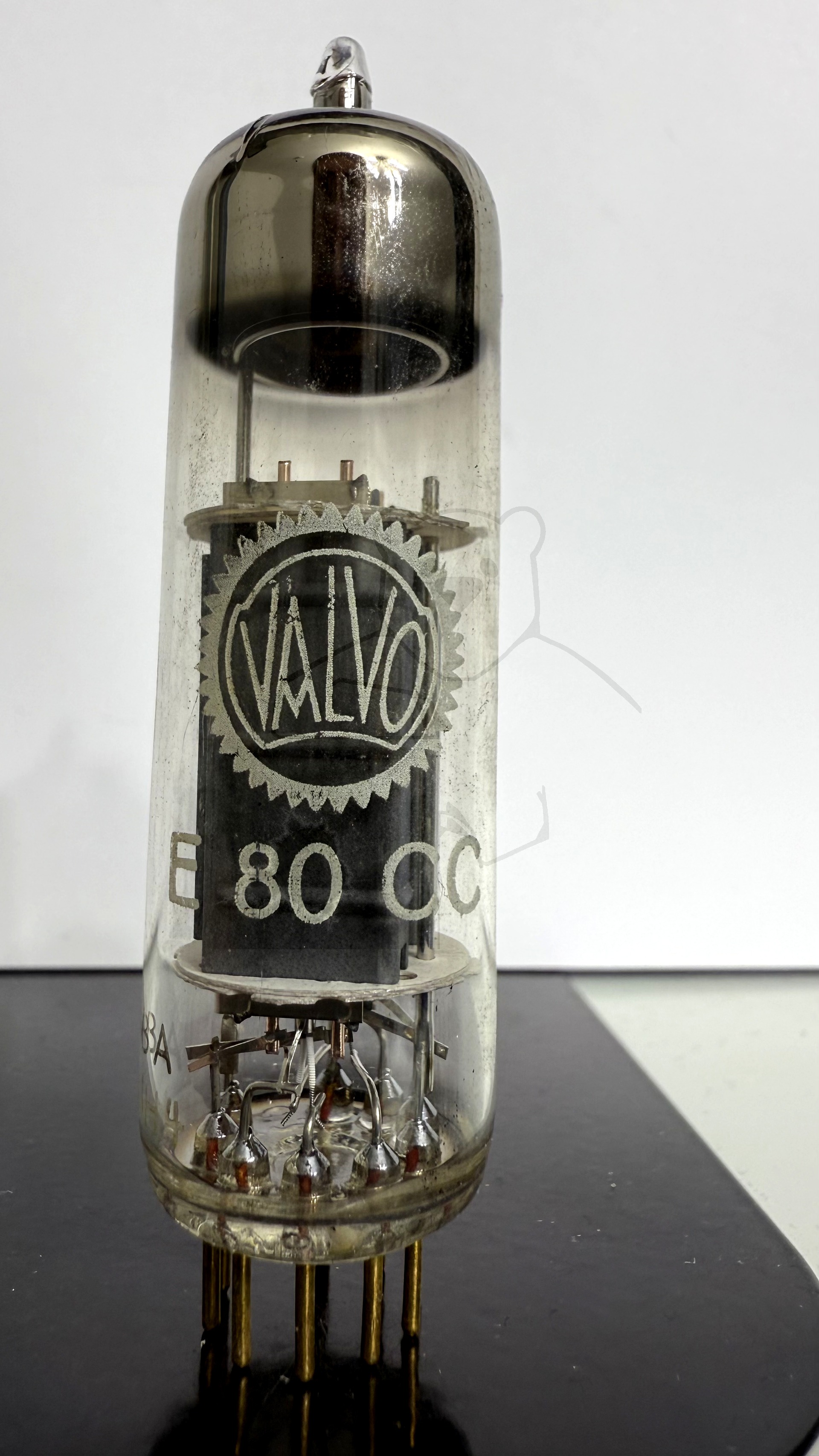

    Röhre E80CC #4625 Bild 1
    Röhre E80CC #4625 Bild 1
