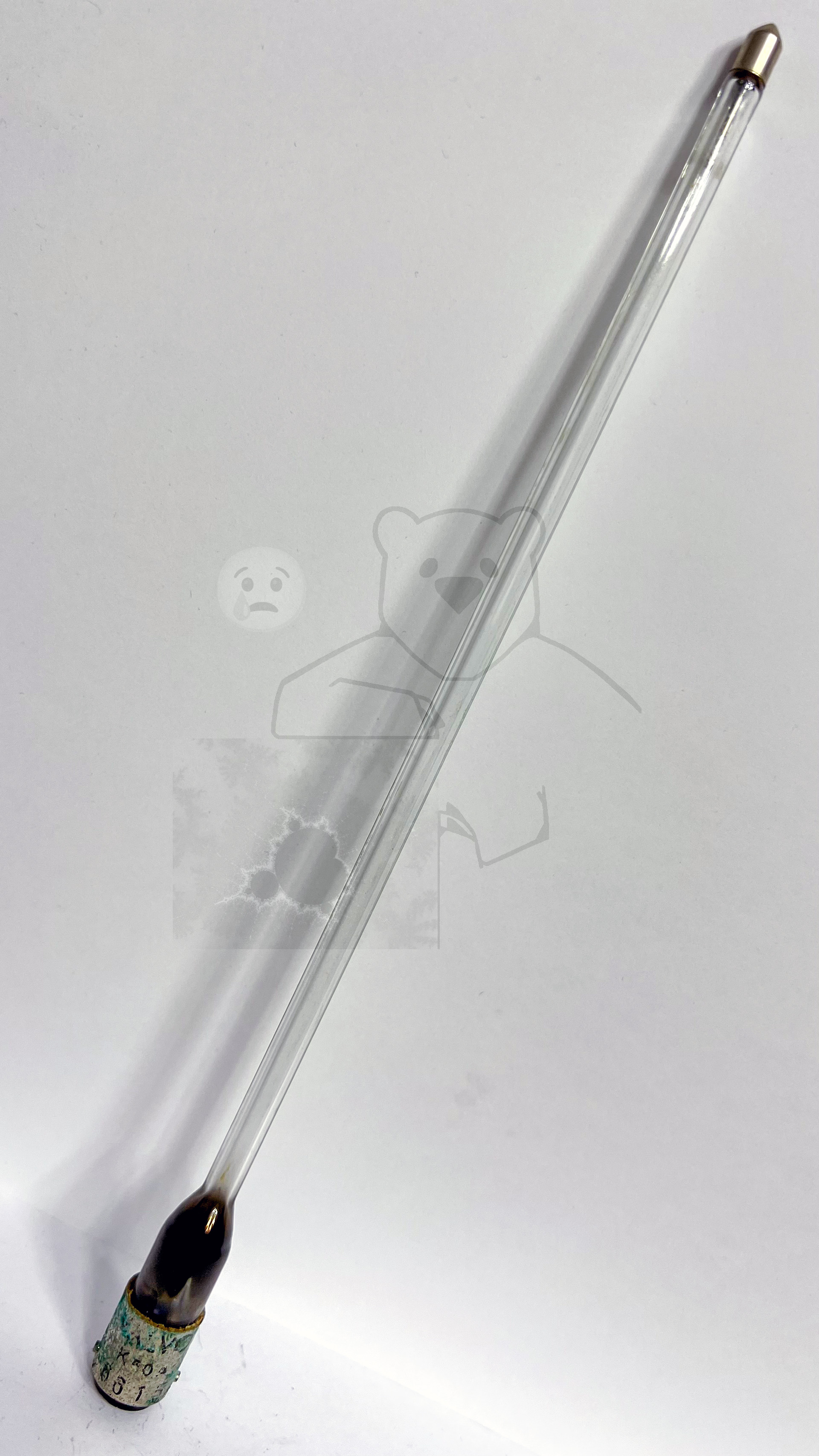

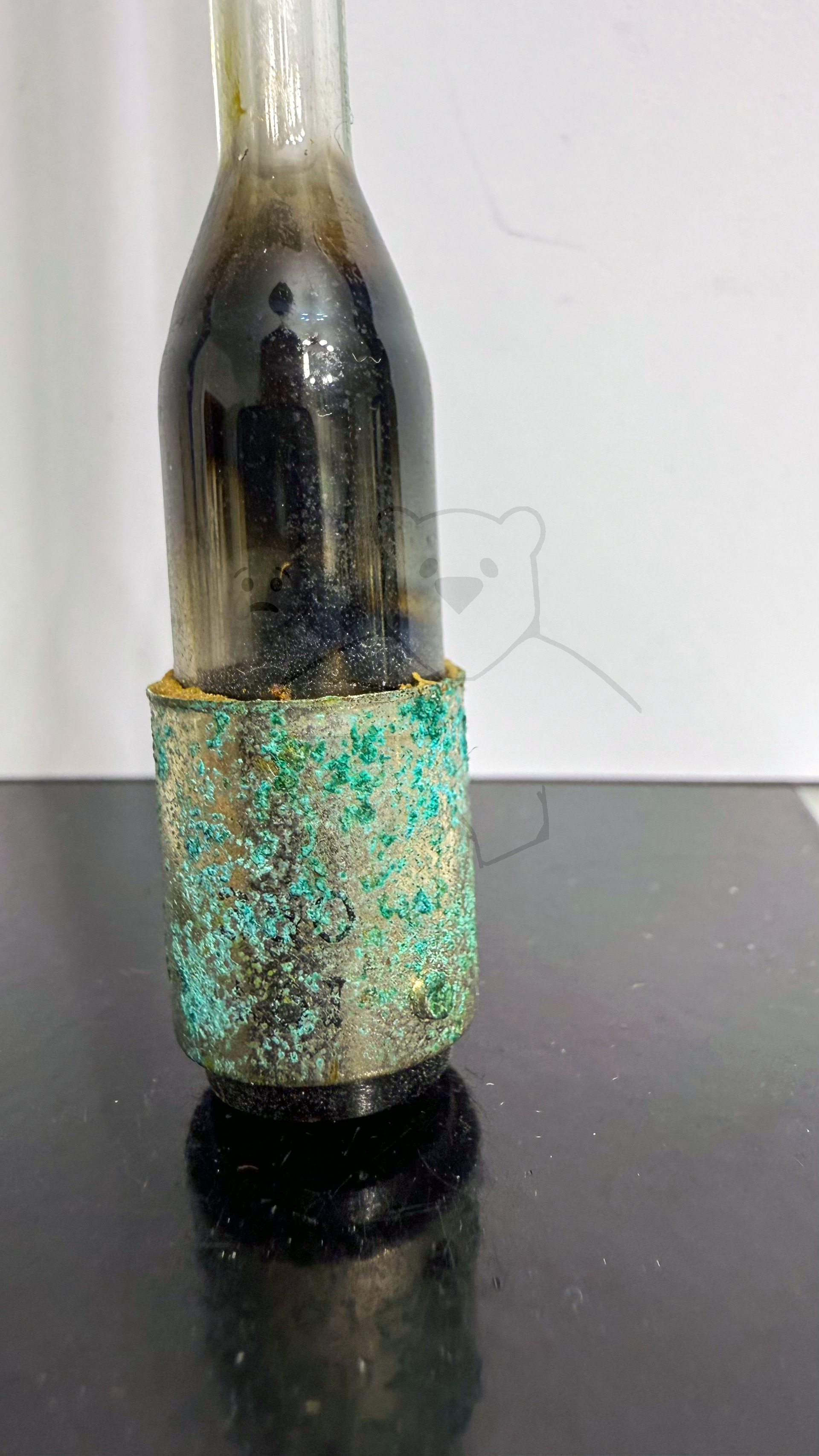

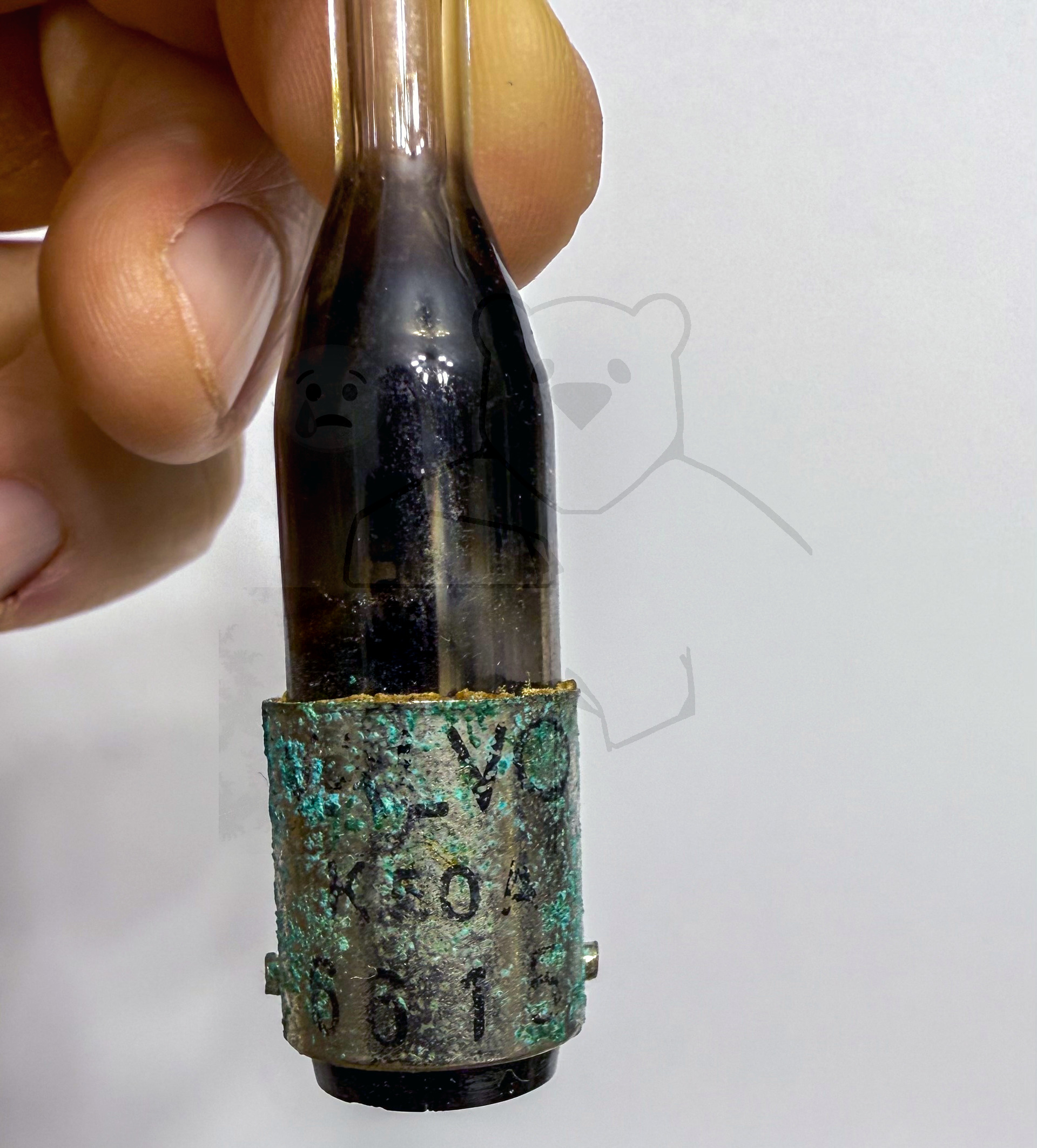

Daten und Bilder der Röhre: K50A

🔎 Beschreibung der Röhre: K50A Inventarnummer: 04591

Name	→ K50A
Vergleichsname
Hersteller	→ Valvo
Heizspannung (Volt)	2
Heizstrom (Ampère)	2
Art der Heizung	Direkt

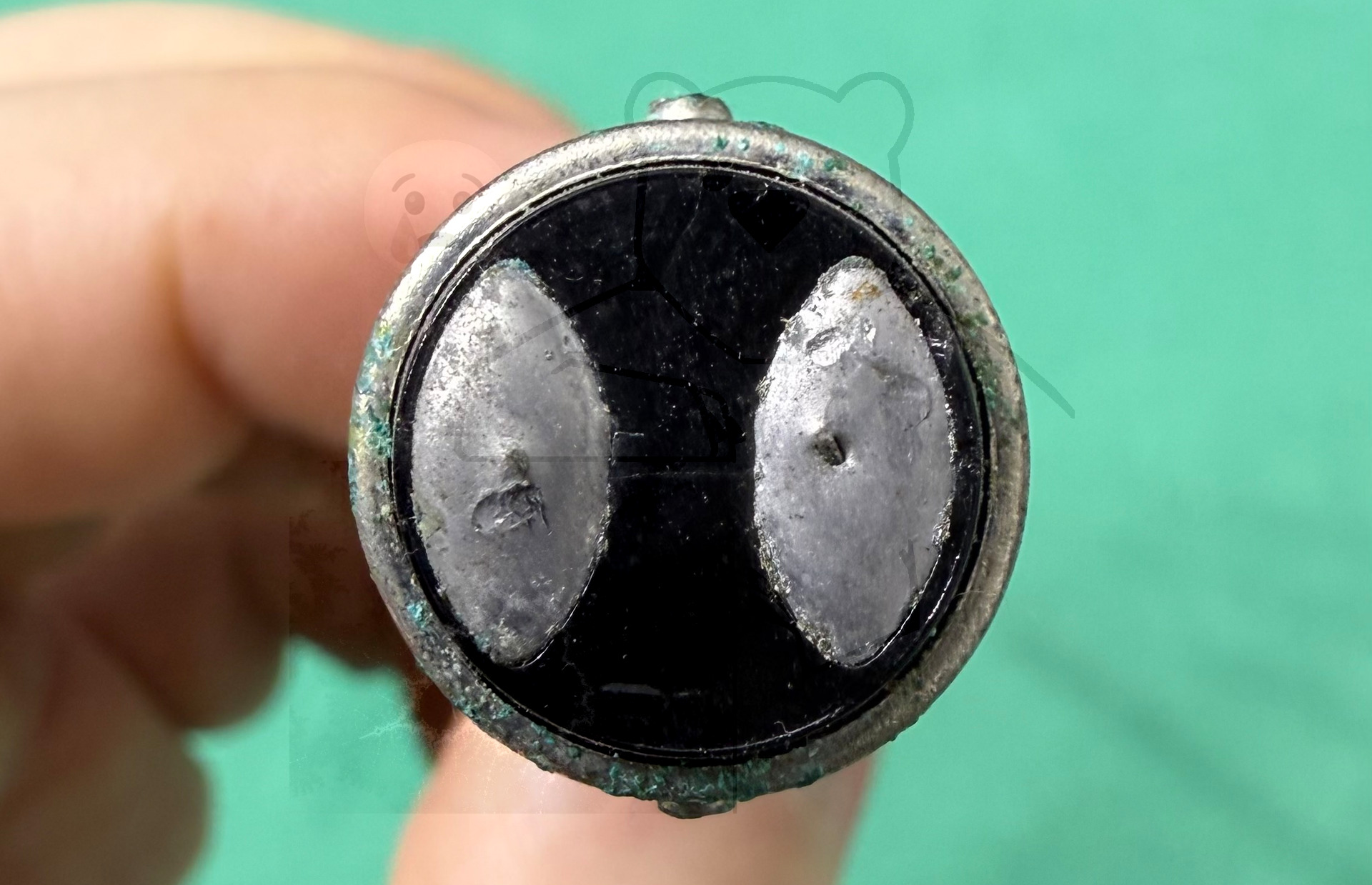

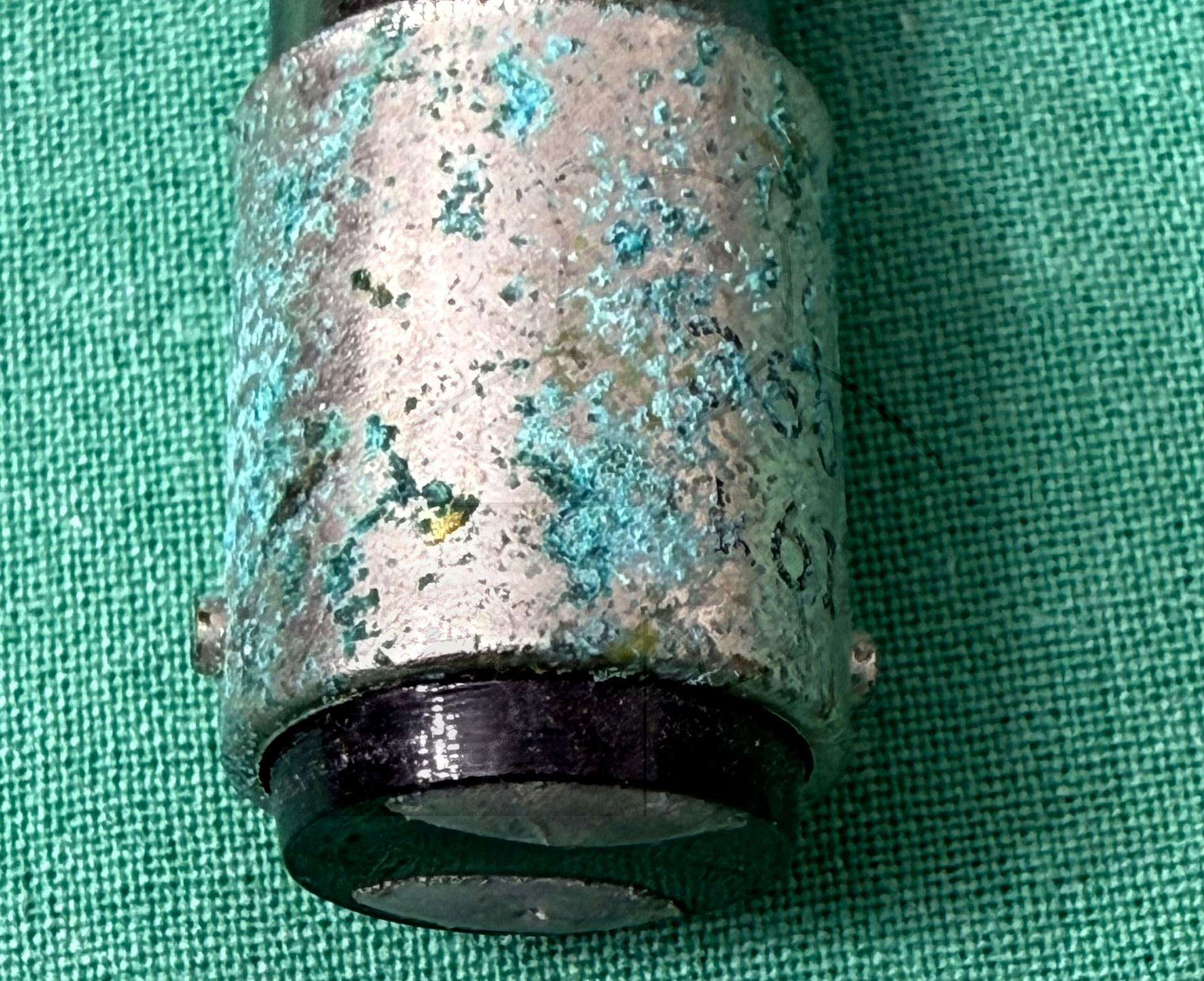

Röhren mit Sockel	→ Informationen zum Sockel: Bajonettsockel, 2pol. → Liste aller Röhren mit: Bajonettsockel, 2pol.
Informationen Röhrentyp
Informationen

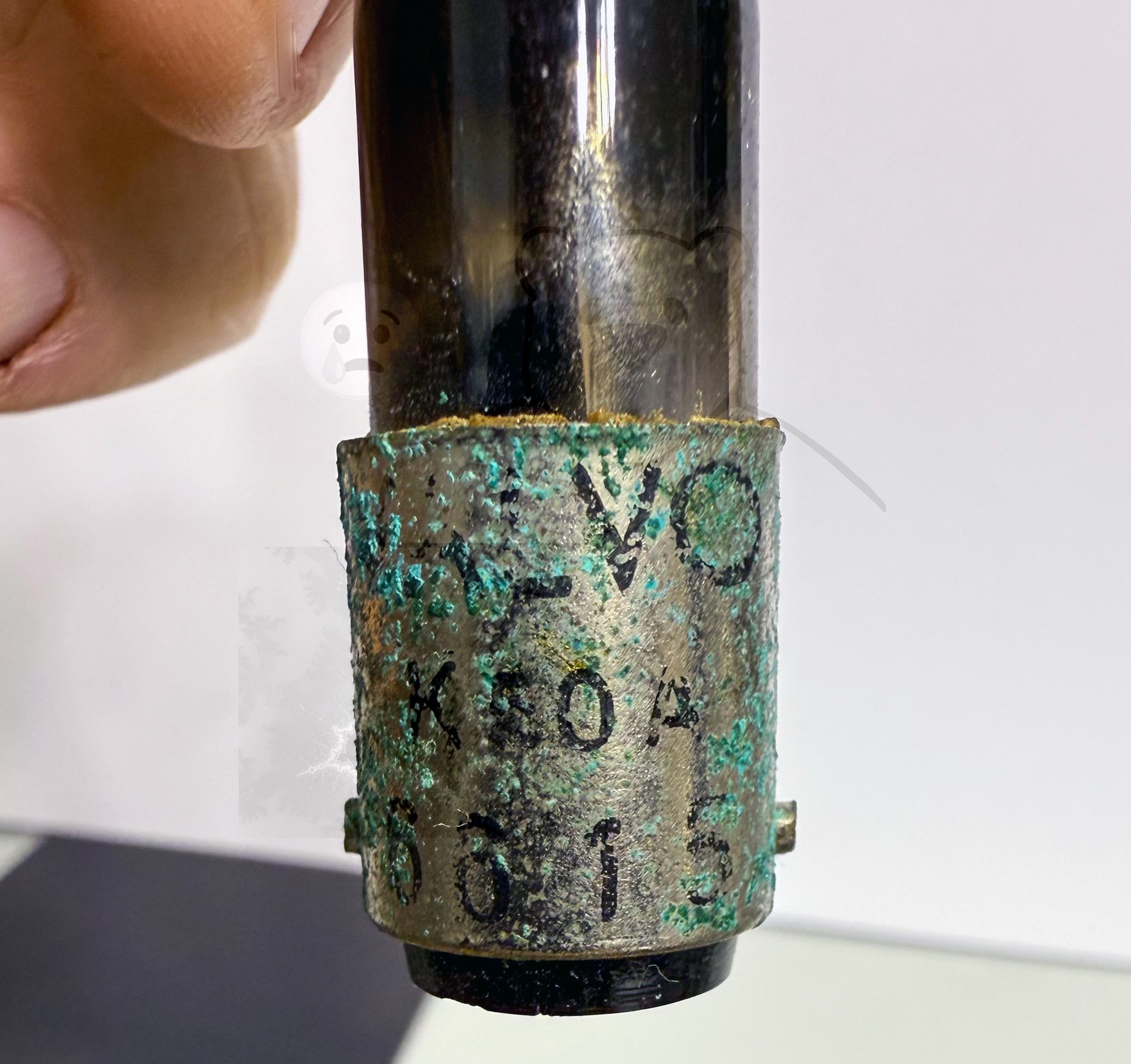

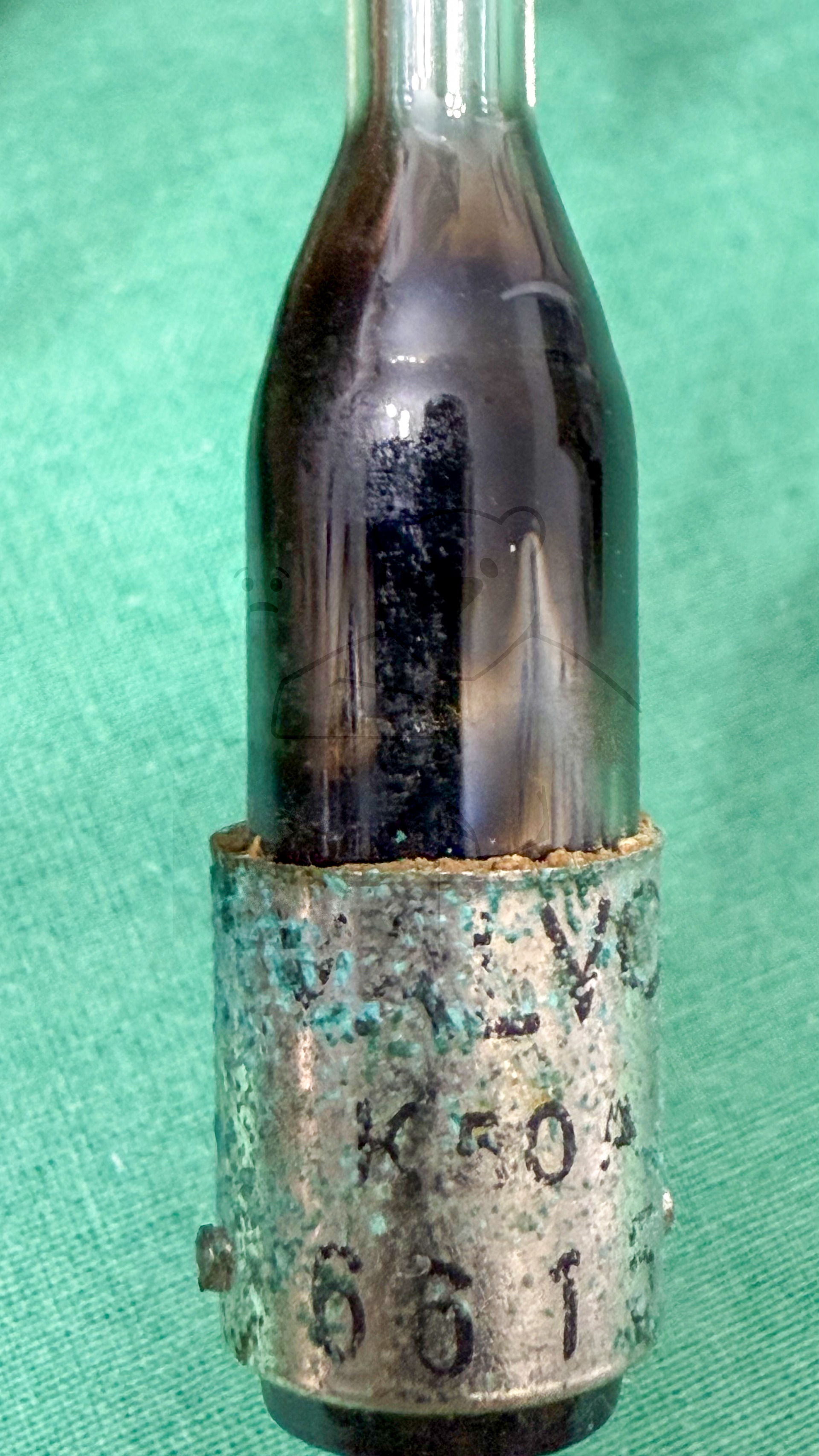

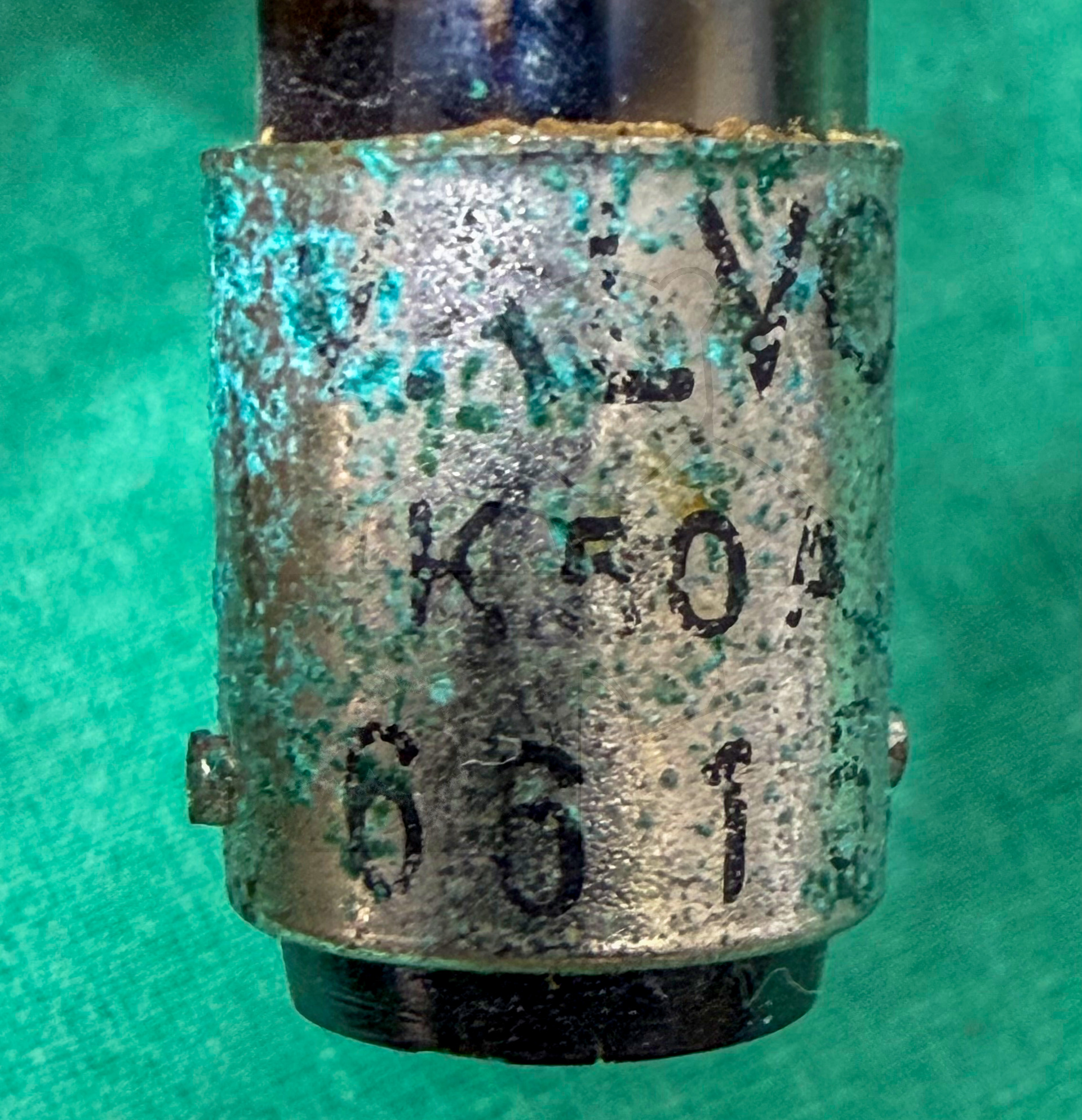

Kenn Nummer	6615
Ätz- Produktionscode
Serien Nummer	5615
Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L25

🔎 Beschreibung der Systeme für die Röhre: K50A

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

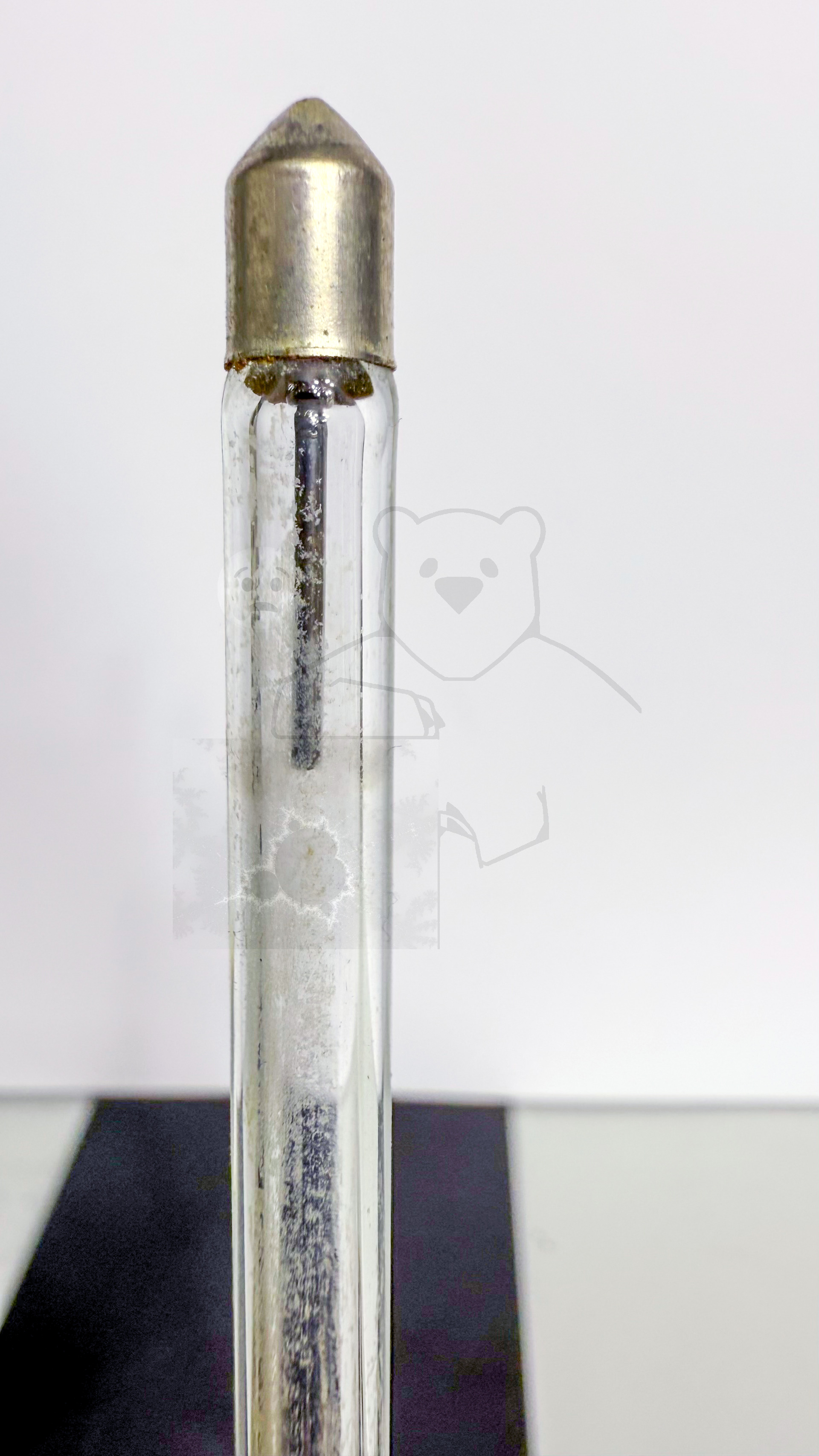

Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 2
Abschirmung
Funktion	→ Rauschdiode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der K50A

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: K50A
Anwendung K50A Standard noise source [www.tubedata.info].pdf (2141 kB)
Anwendung K81A K50A K51A [www.tubedata.info].pdf (2141 kB)
Datenblatt K50A Philips Version 1 [www.tubedata.info].pdf (188 kB)
Datenblatt K50A Philips Version 2 [www.tubedata.info].pdf (95 kB)
Datenblatt K50A Valvo.pdf (41 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
