🔎 Beschreibung der Röhre: DG18-14 Inventarnummer: 04588
| Name | → DG18-14 📺 Mit Video |
| Vergleichsname | |
| Hersteller | → Telefunken |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Diheptal, 14pol. → Liste aller Röhren mit: Diheptal, 14pol. |
| Informationen Röhrentyp | |
| Informationen | Unverkäufliches Labormuster |
| Kenn Nummer | 6893 |
| Ätz- Produktionscode | bg |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | L11 |
🔎 Beschreibung der Systeme für die Röhre: DG18-14
| System 1 | |
| Kathode | |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | |
| Abschirmung | |
| Funktion | → Bildroehre, Elektrostatische Ablenkung |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der DG18-14
Bildquelle: Telefunken Datenblatt
🔎 YouTube Video zu DG18-14
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/cPryvgbW33g (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: DG18-14
Kurzdatenblatt DG18-14.pdf (282 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: DG18-14

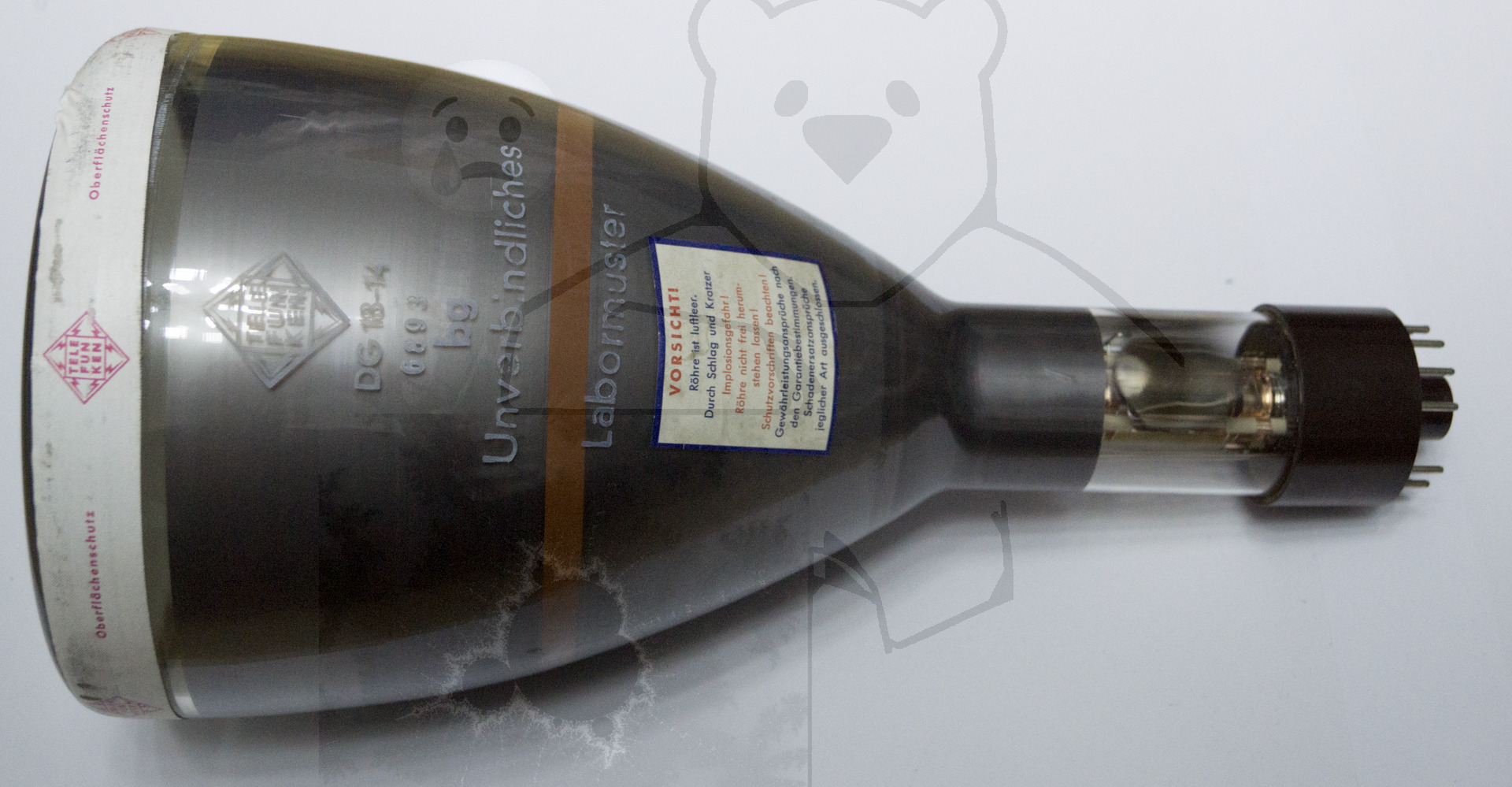

Röhre DG18-14 #4588 Bild 1

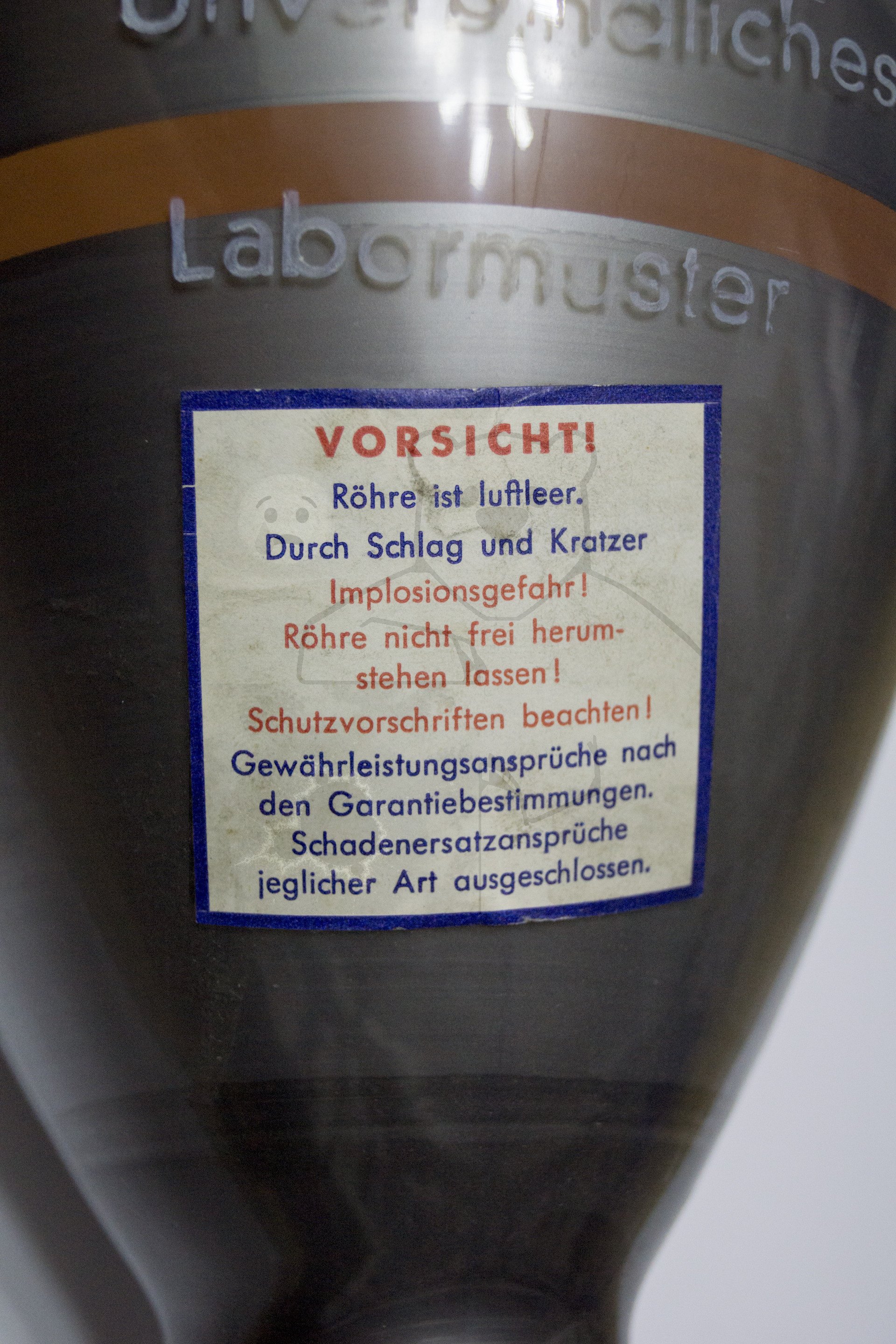

Röhre DG18-14 #4588 Bild 2

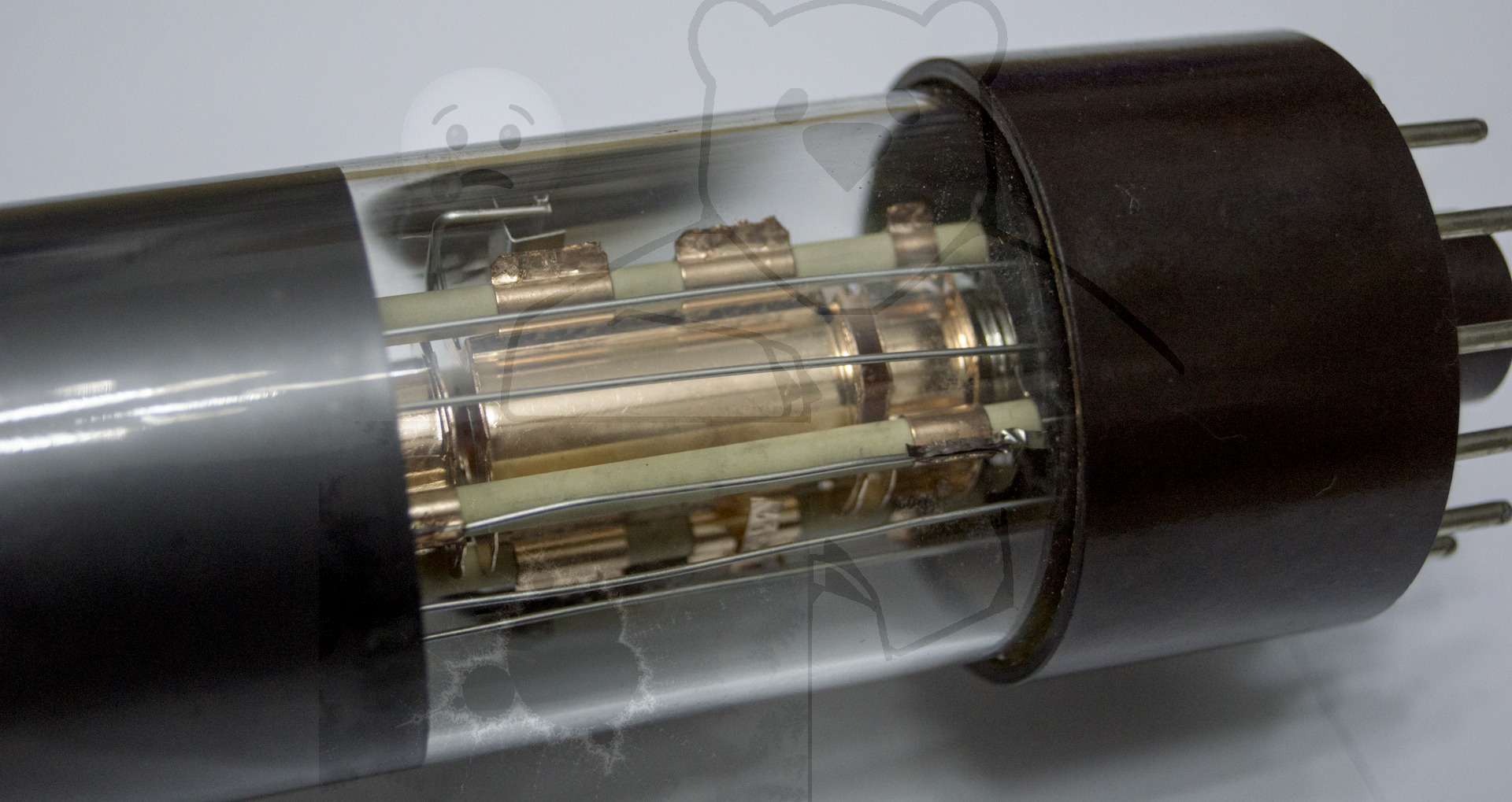

Röhre DG18-14 #4588 Bild 3
