đ Beschreibung der Röhre: LG2 Inventarnummer: 04583
| Name | â LG2 |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 12,6 |
| Heizstrom (AmpĂšre) | 0,34 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | Spezialsockel, Deutsche Wehrmacht â Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht |
| Informationen Röhrentyp | |
| Informationen | 21/41 |
| Kenn Nummer | 5893 |
| Ătz- Produktionscode | |
| Serien Nummer | 104069 |
| Verpackung | Umverpackung HĂ€ndler |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | L1 |
đ Beschreibung der Systeme fĂŒr die Röhre: LG2
| System 1 | System 2 | |
| Kathode | K1 | K2 |
| Gitter 1 | ||
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | A1 | A2 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | H, H | H, H |
| Abschirmung | ||
| Funktion | â Demodulator, Hochfrequenz |
â Demodulator, Hochfrequenz |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der LG2
Bildquelle: Lorenz Datenblatt
đ DatenblĂ€tter zur Röhre: LG2
Datenblatt LG2 Lorenz.pdf (2054 kB)
Datenblatt LG2 Telefunken [www.tubedata.info].pdf (122 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: LG2

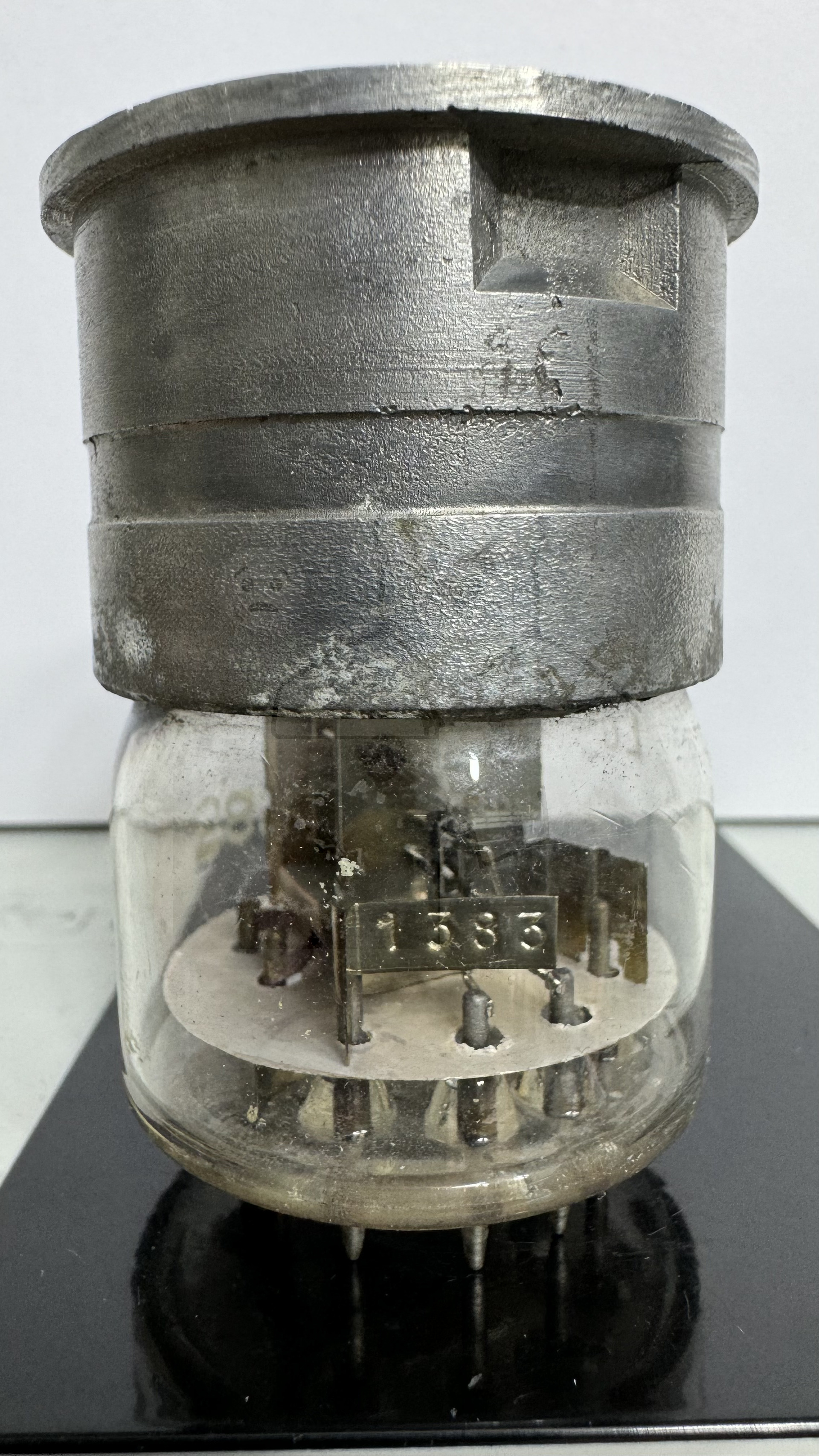

Röhre LG2 #4583 Bild 1

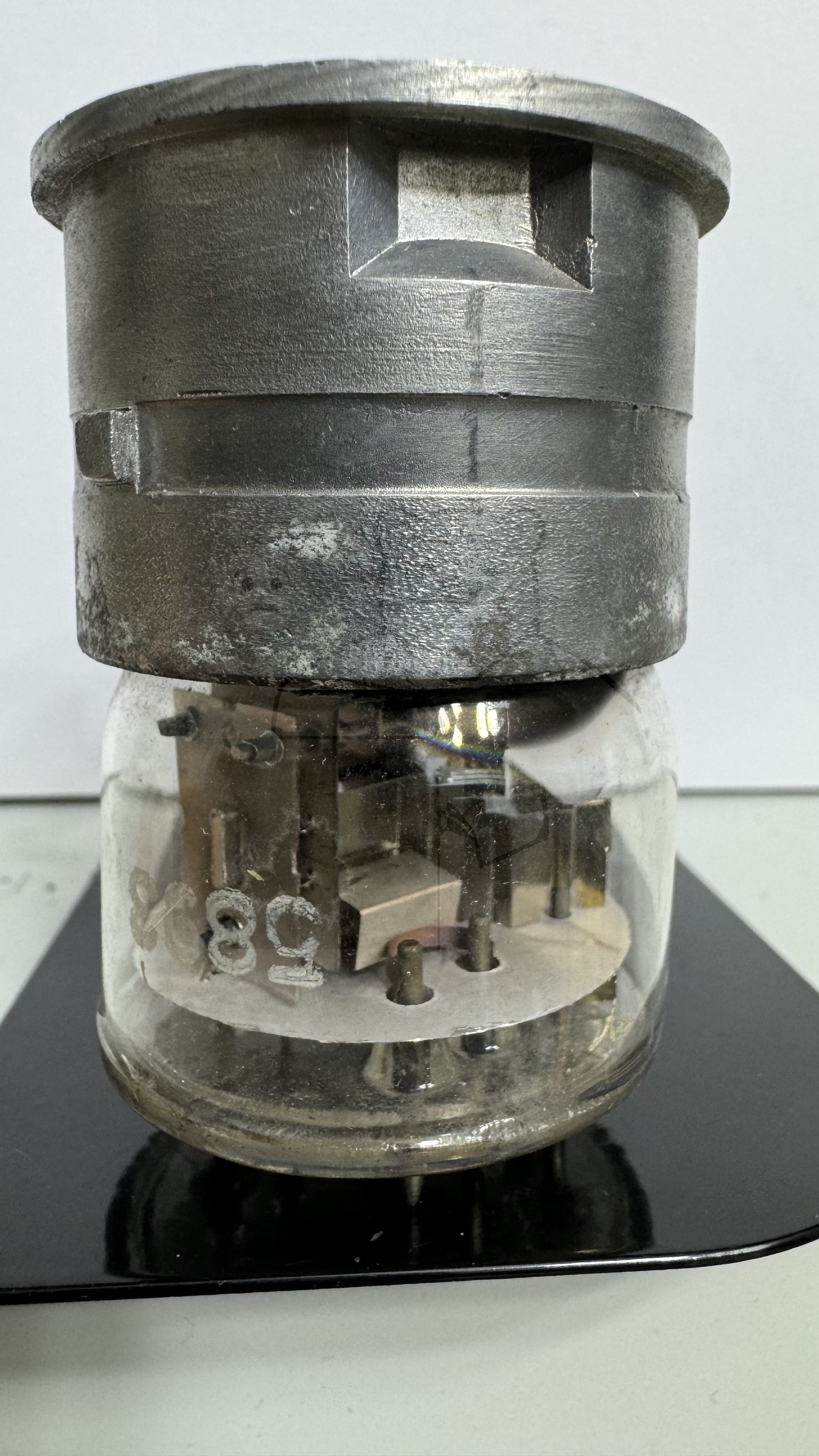

Röhre LG2 #4583 Bild 2

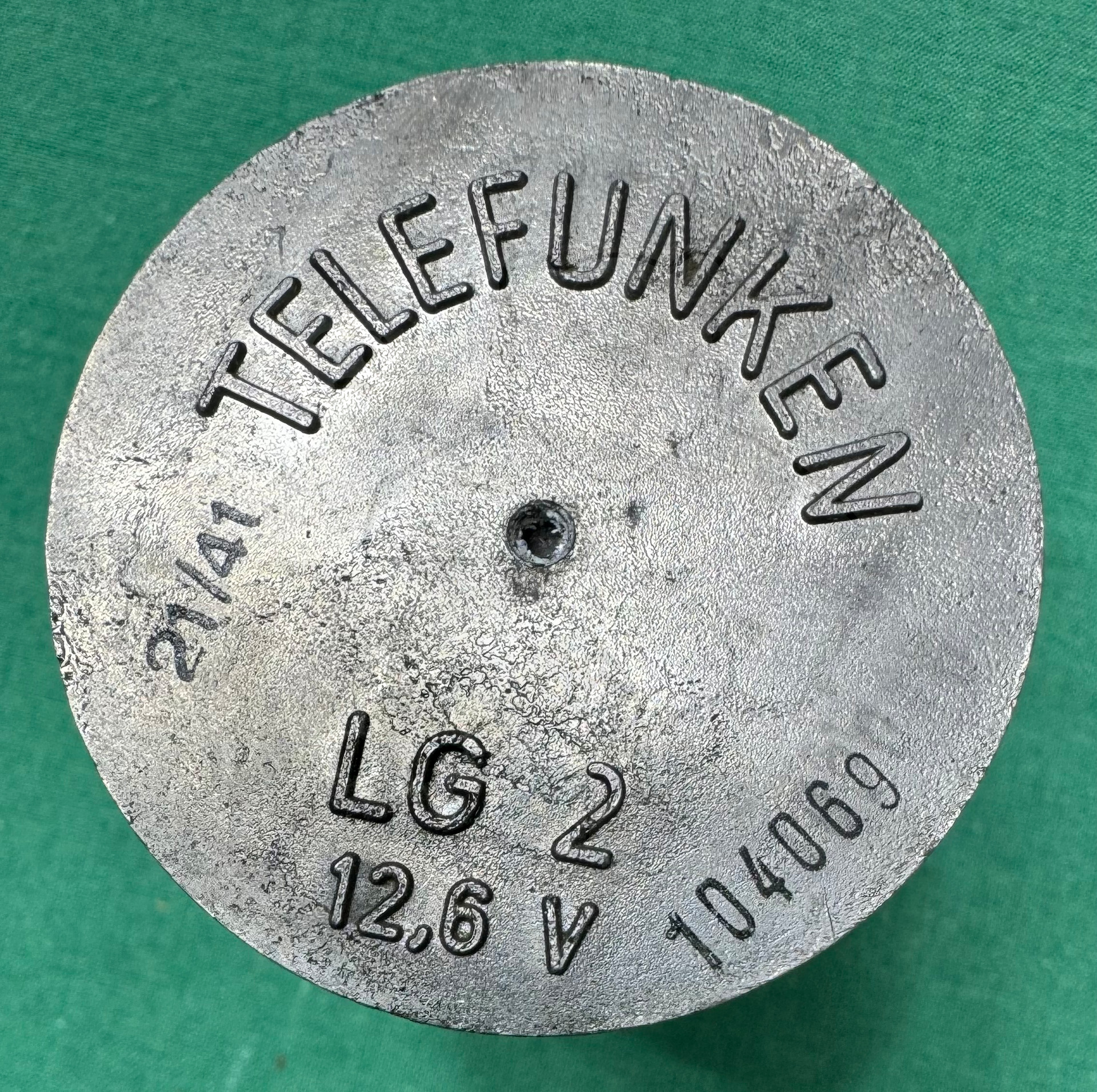

Röhre LG2 #4583 Bild 3
