đ Beschreibung der Röhre: KF4 Inventarnummer: 04568
| Name | â KF4 |
| Vergleichsname | |
| Hersteller | â Valvo |
| Heizspannung (Volt) | 2 |
| Heizstrom (AmpĂšre) | 0,065 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Aussenkontakt, 8pol. â Liste aller Röhren mit: Aussenkontakt, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 191 |
| Ătz- Produktionscode | 2 |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S40a |
đ Beschreibung der Systeme fĂŒr die Röhre: KF4
| System 1 | |
| Kathode | 2 |
| Gitter 1 | Kappe |
| Gitter 2 | 7 |
| Gitter 3 | 5 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 3 |
| Abschirmung | 1 |
| Funktion | â Hochfrequenzverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der KF4
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: KF4
Anwendung KF4 Version 1.pdf (147 kB)
Anwendung KF4 Version 2 [www.tubedata.info].pdf (143 kB)
Anwendung KF4 Version 3 [www.tubedata.info].pdf (405 kB)
Anwendung KF4 Version 4 [www.tubedata.info].pdf (252 kB)
Pruefkarte KF3 KF4 - Funke W19 Roehrenpruefer.pdf (177 kB)
Pruefkarte KF4 - Neuberger RPM370 Roehrenmessgeraet.pdf (195 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: KF4

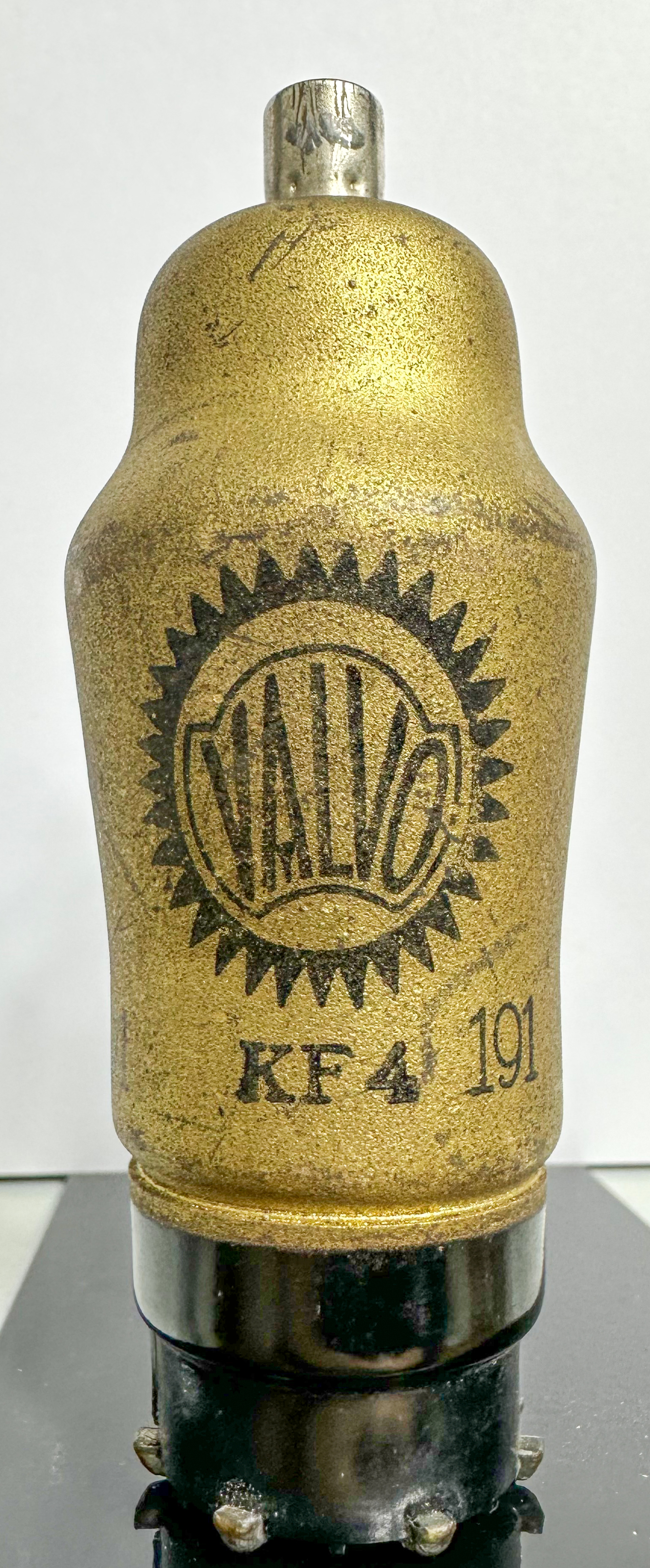

Röhre KF4 #4568 Bild 1
