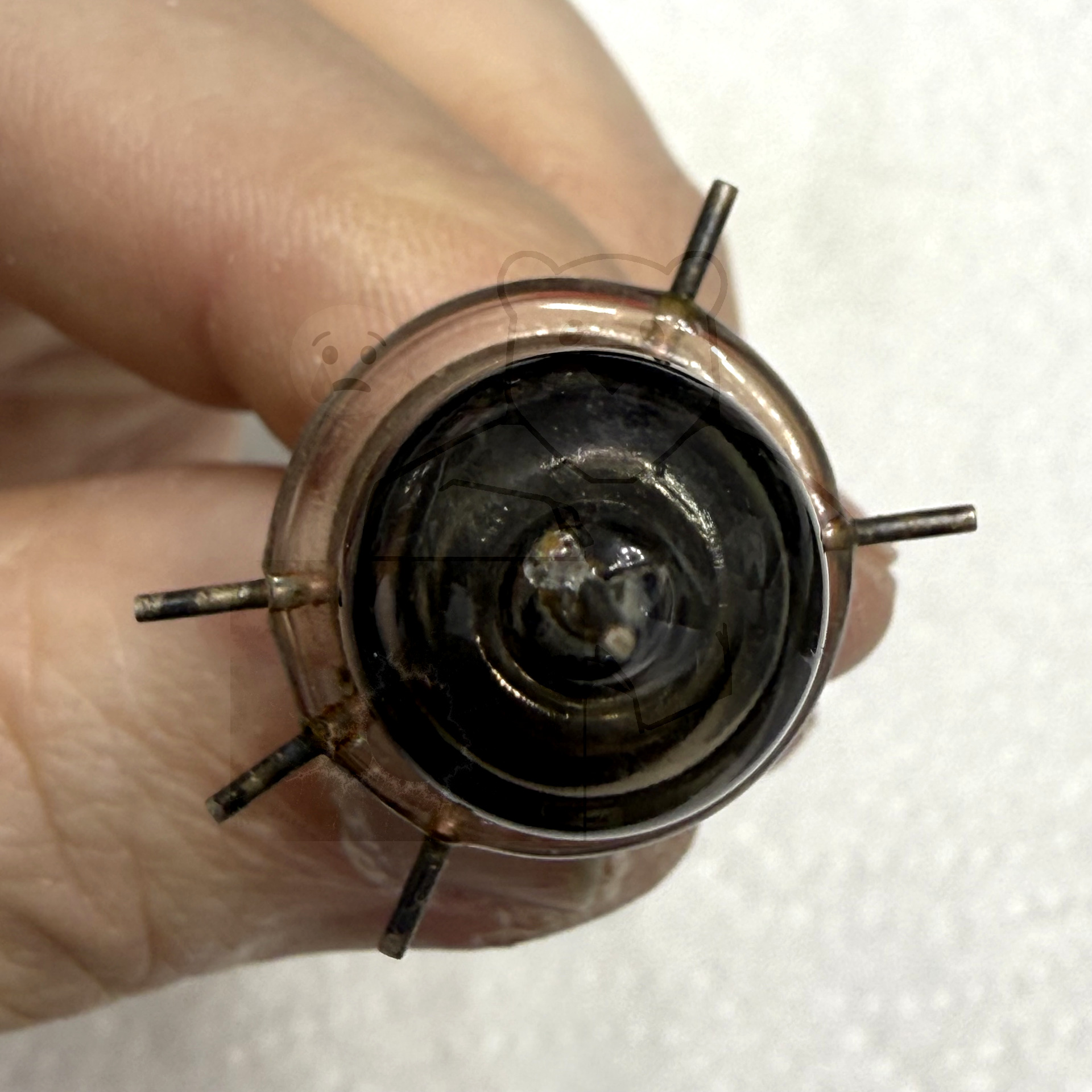

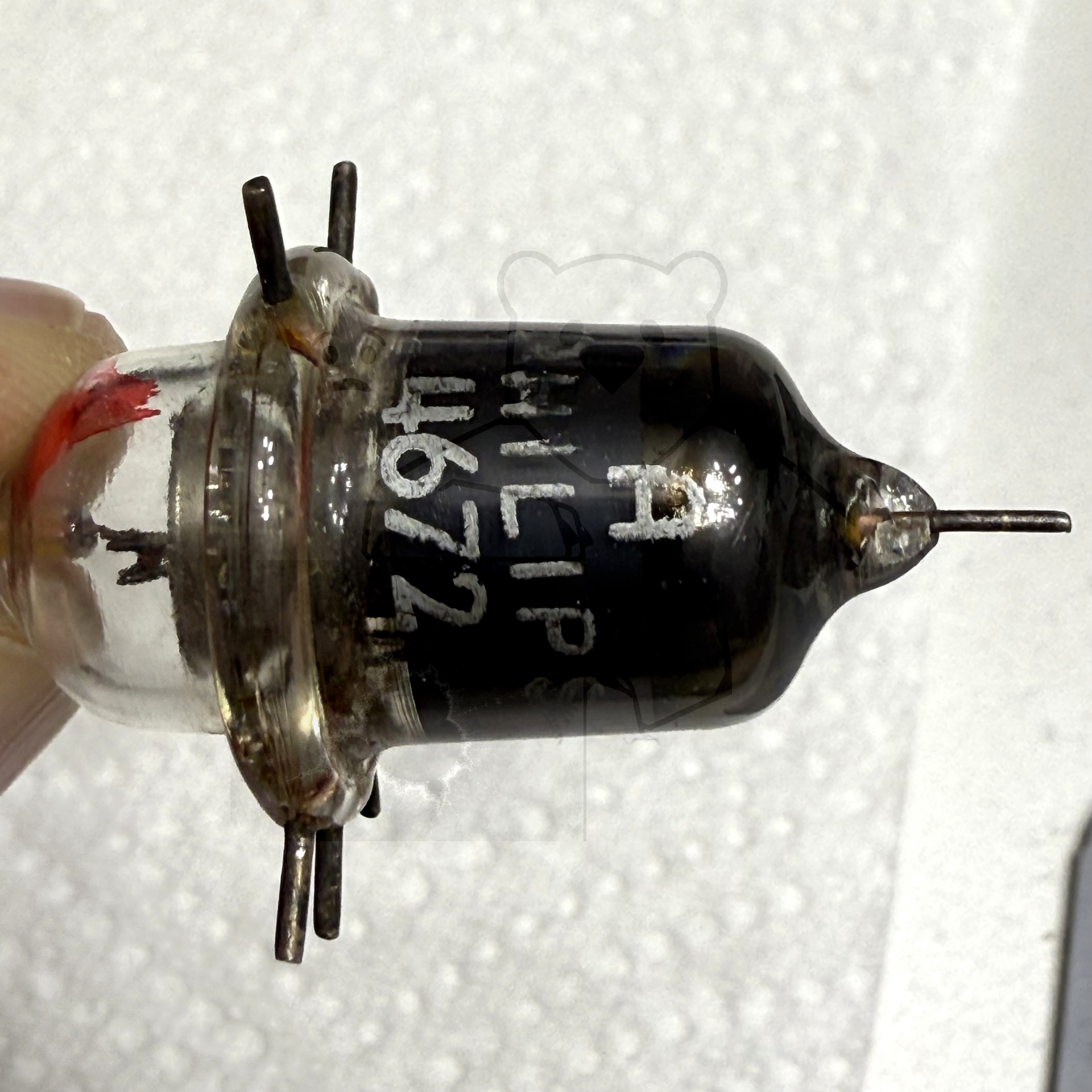

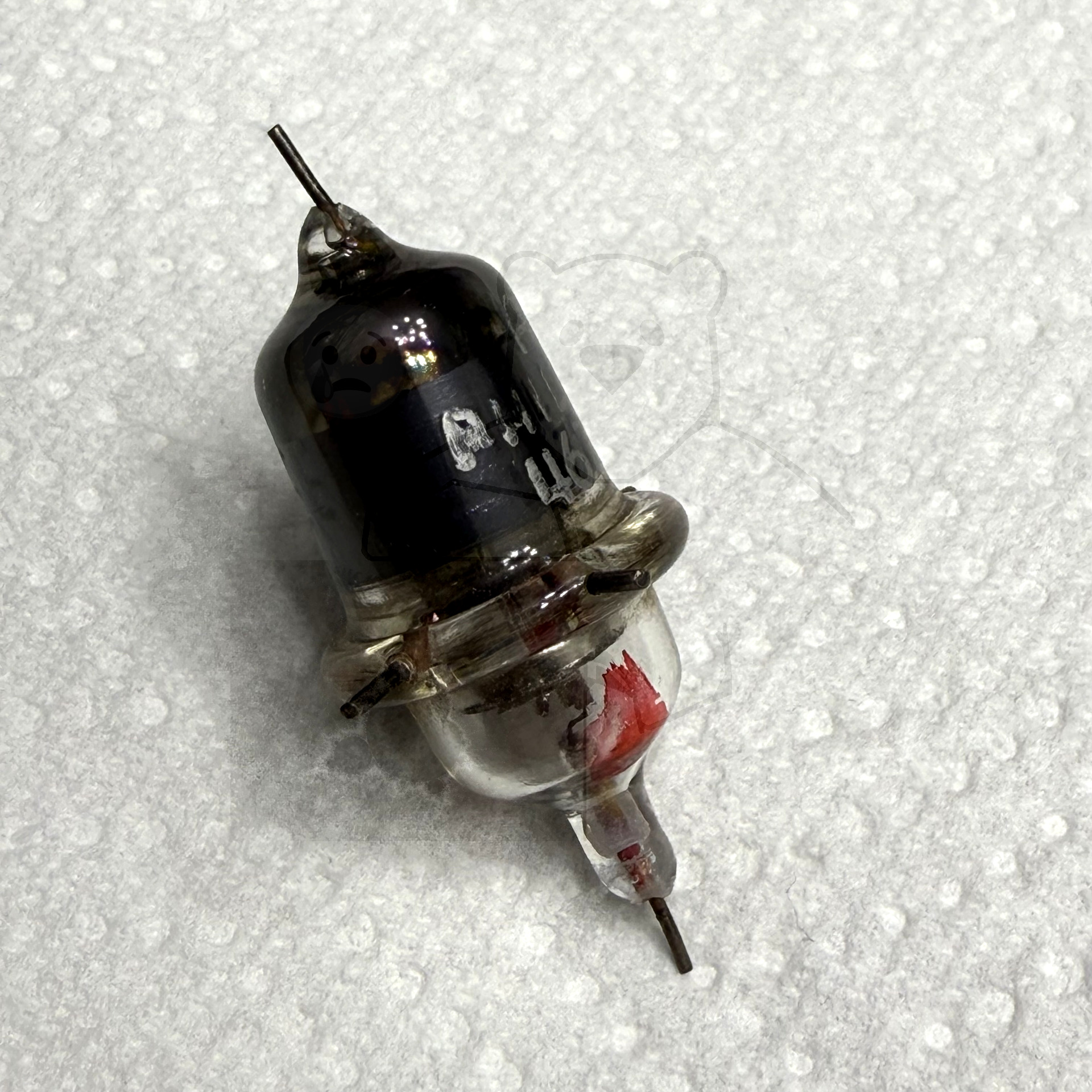

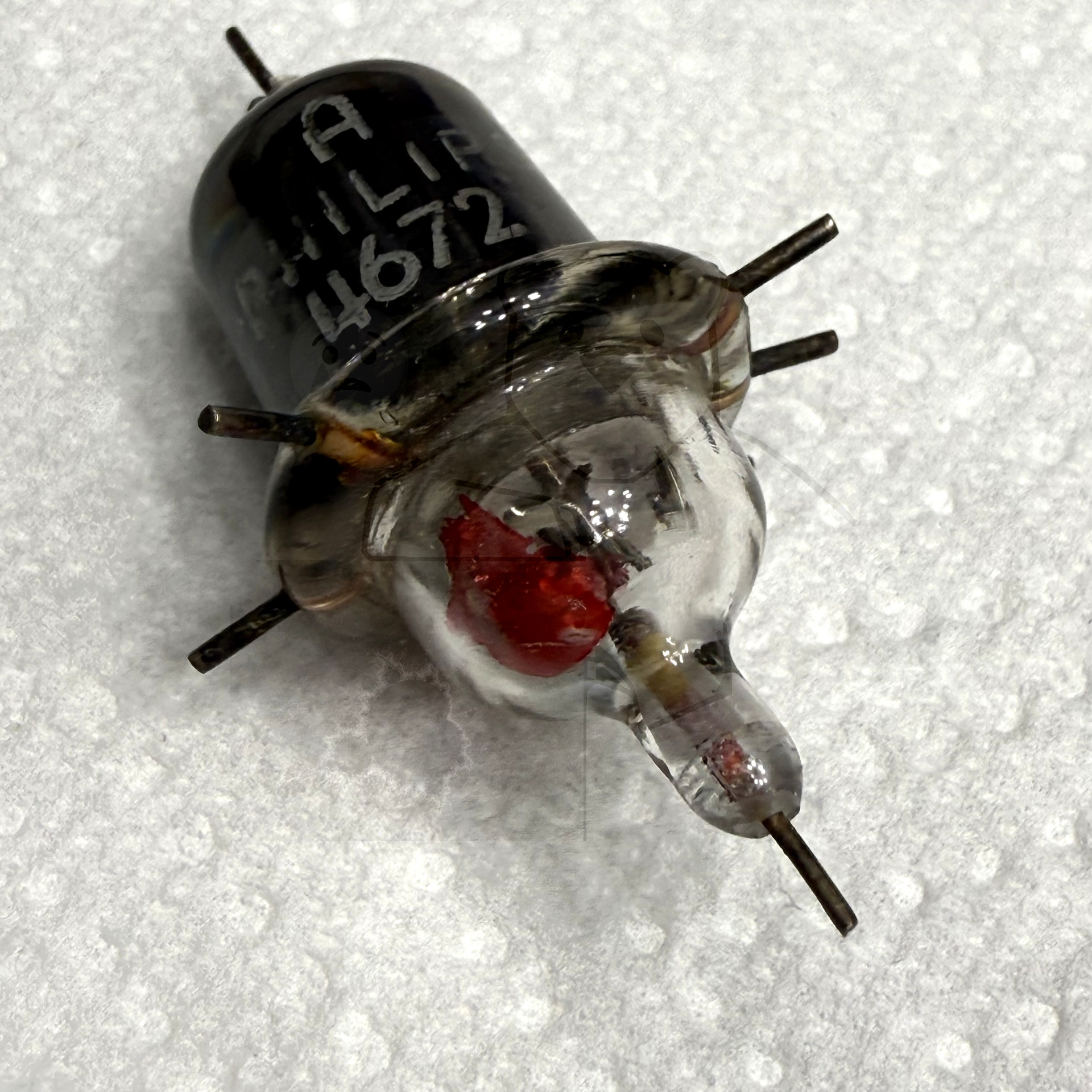

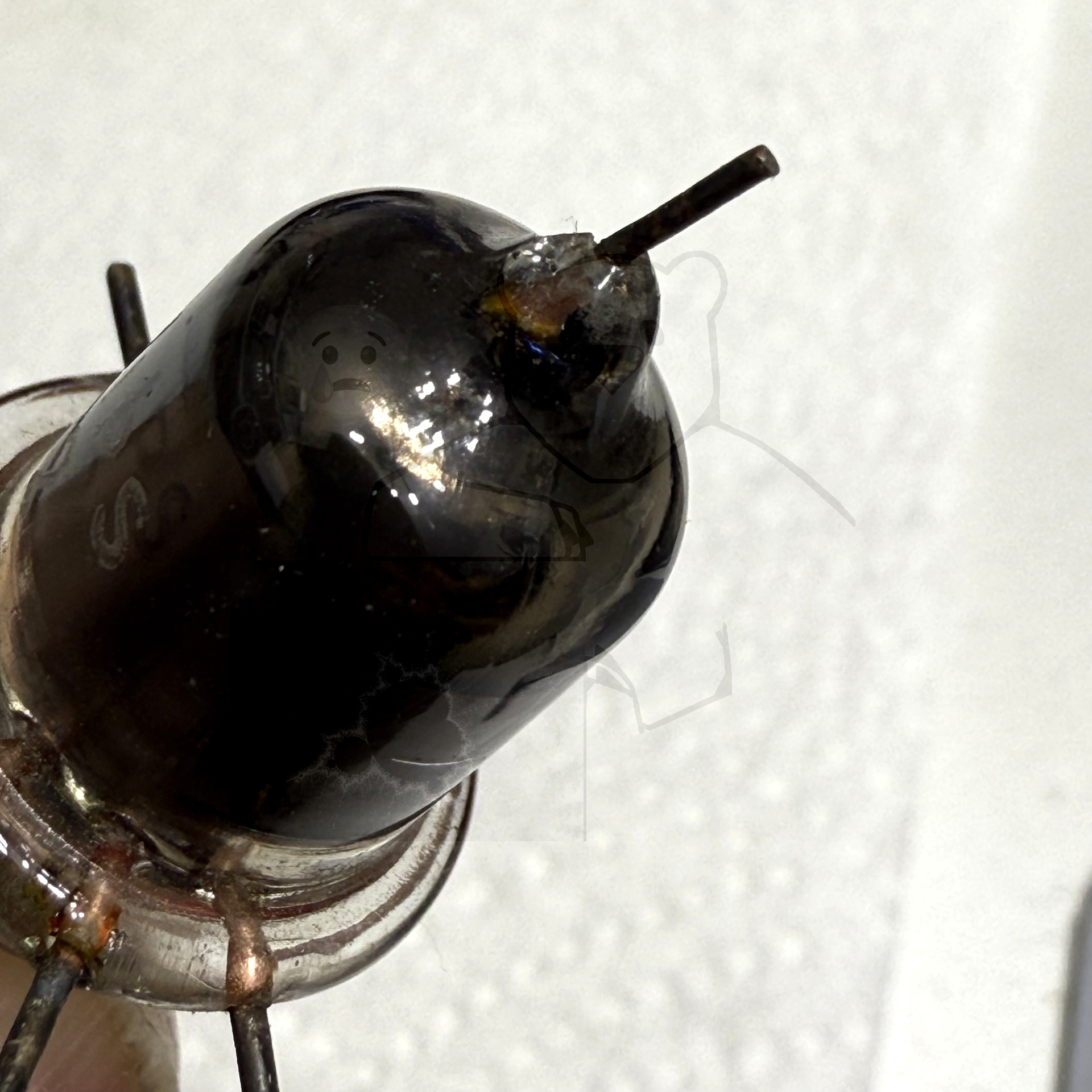

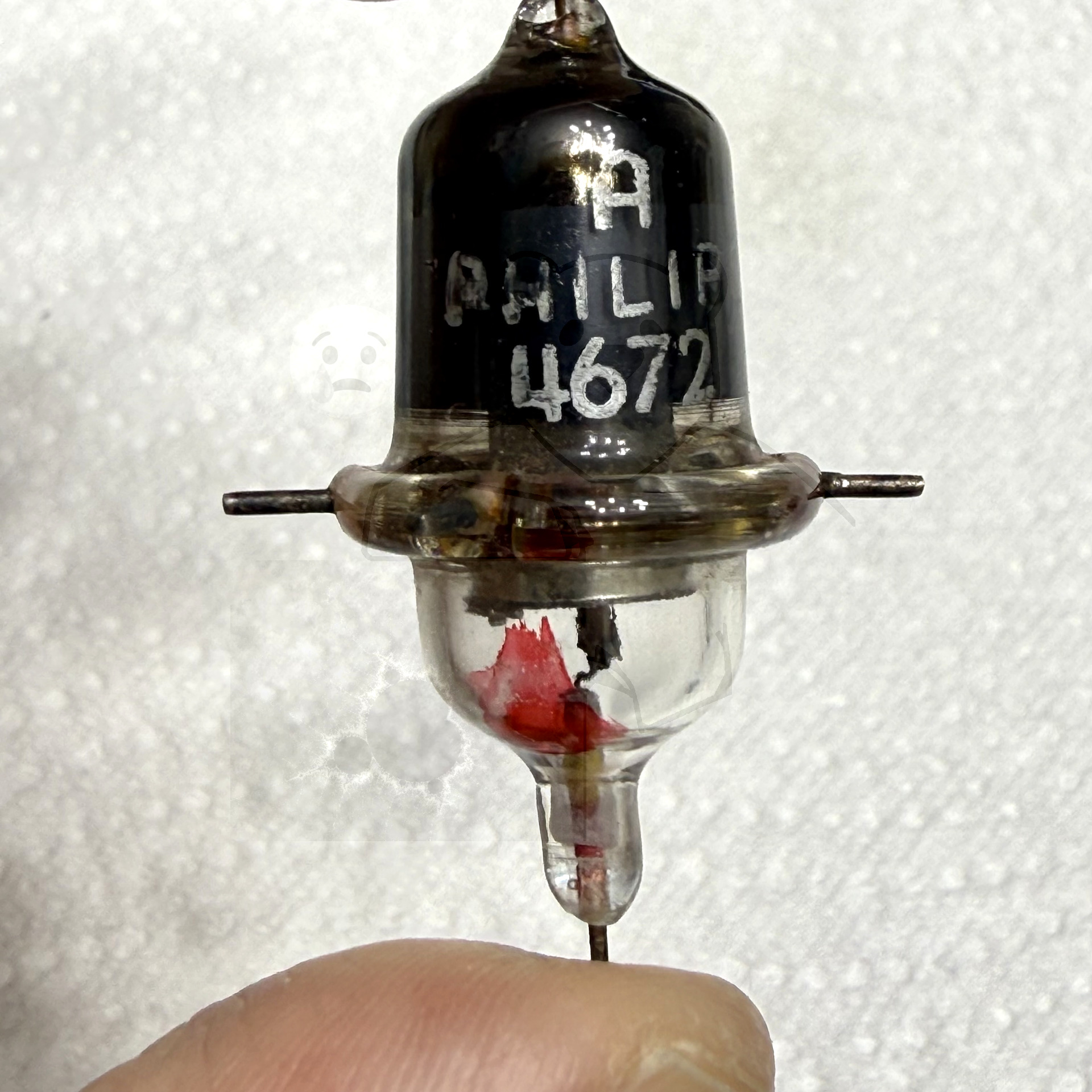

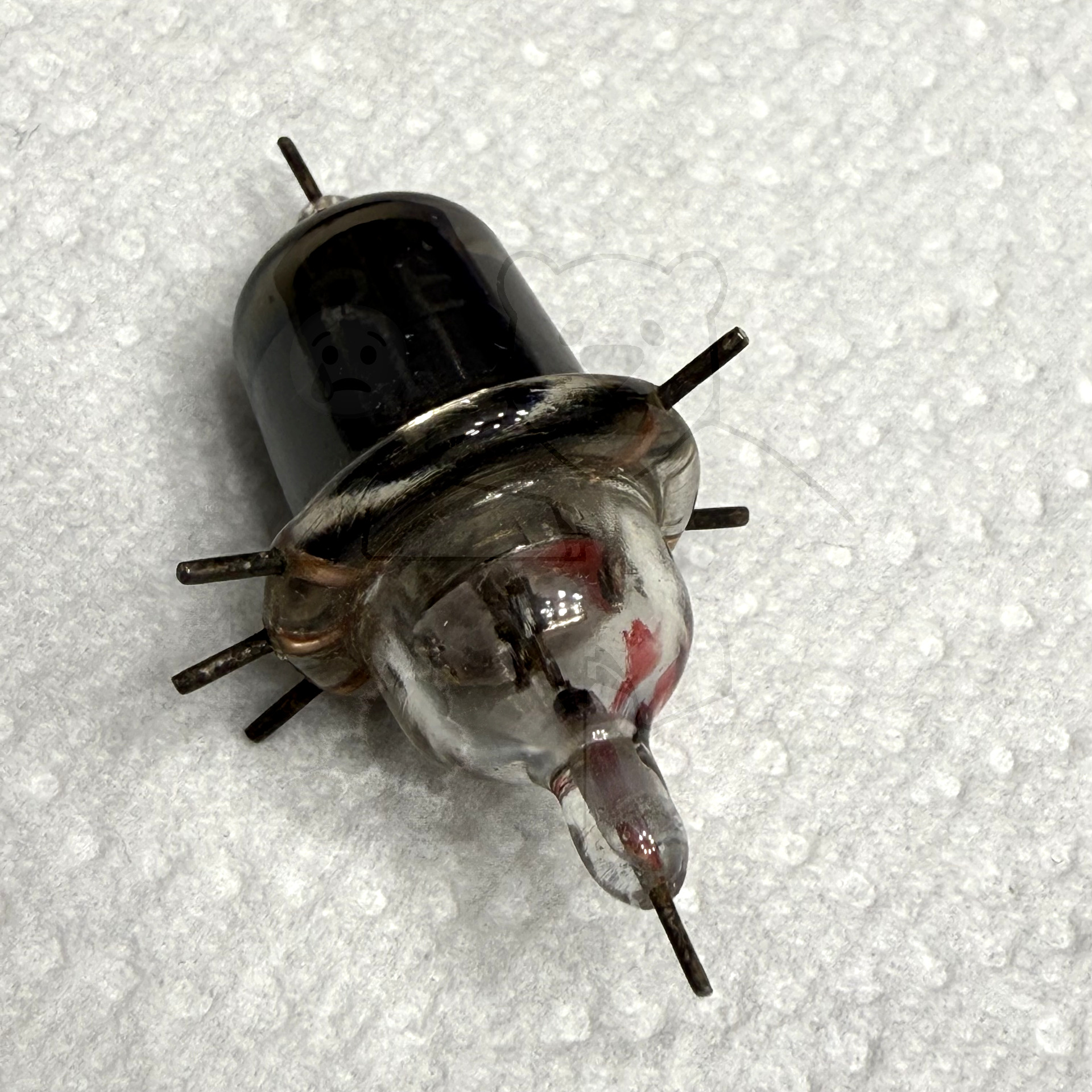

Daten und Bilder der Röhre: 4672

🔎 Beschreibung der Röhre: 4672 Inventarnummer: 04554

Name	→ 4672
Vergleichsname	→ 954 E1F
Hersteller	→ Philips
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,15
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Eichelroehre → Liste aller Röhren mit: Eichelroehre
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S125a

🔎 Beschreibung der Systeme für die Röhre: 4672

	System 1
Kathode	k
Gitter 1	Kontakt unterer Kolben
Gitter 2	g2
Gitter 3	g3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kontakt oberer Kolben
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 4672

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: 4672
Anwendung 4672 E1F.pdf (97 kB)
Datenblatt 4672 E1F Mullard.pdf (388 kB)
Datenblatt 4672 E1F Philips.pdf (108 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
