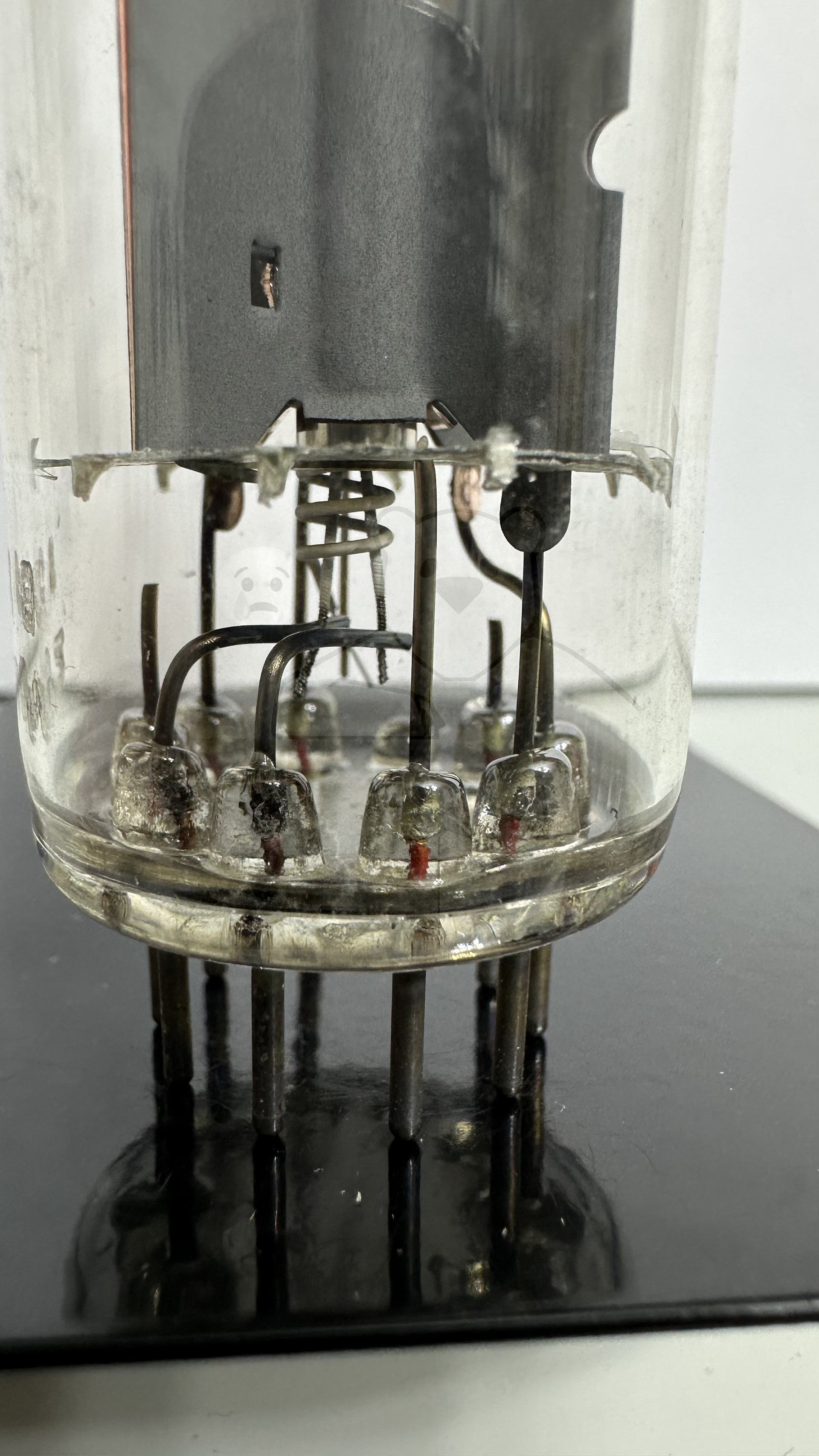

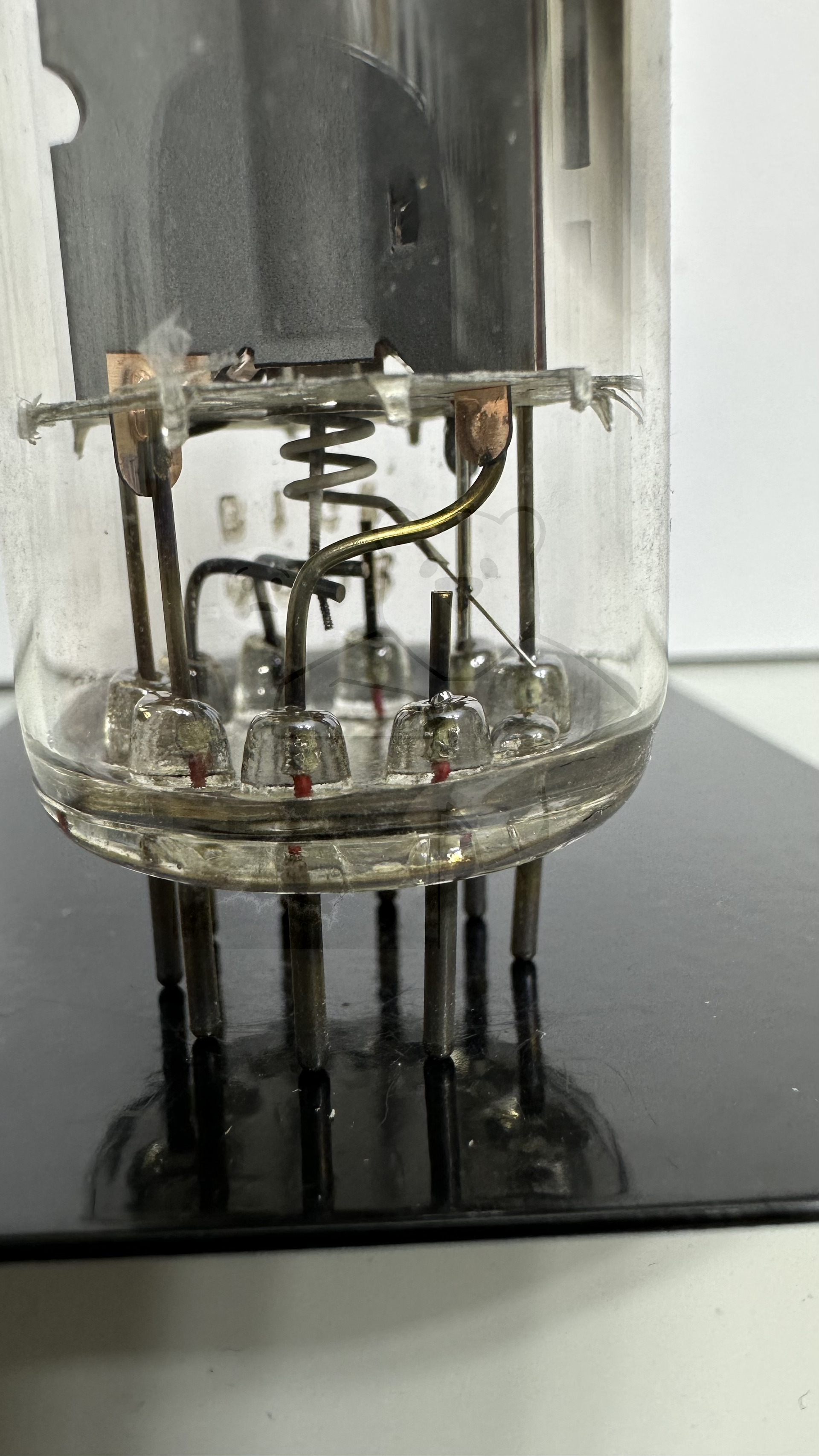

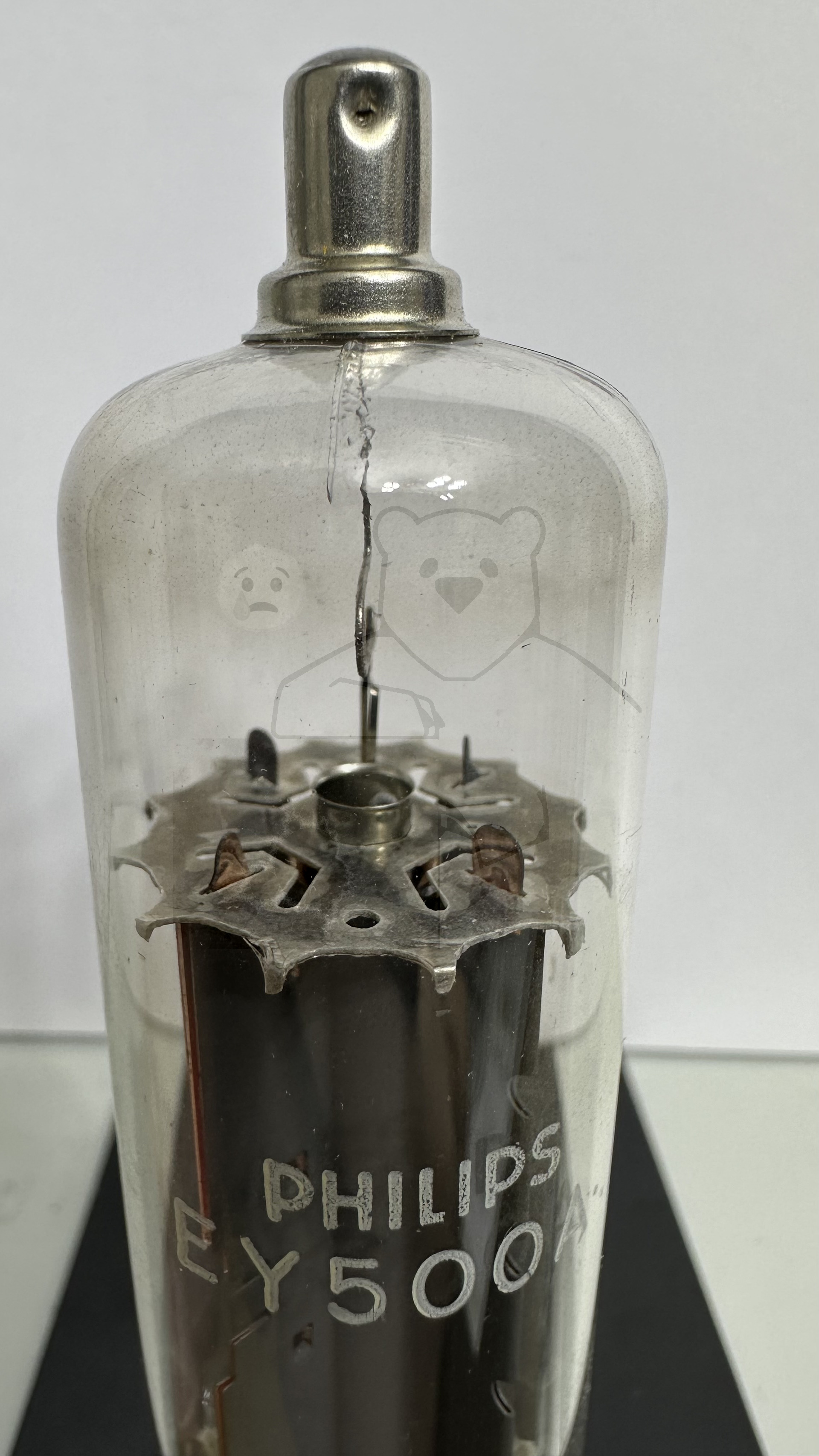

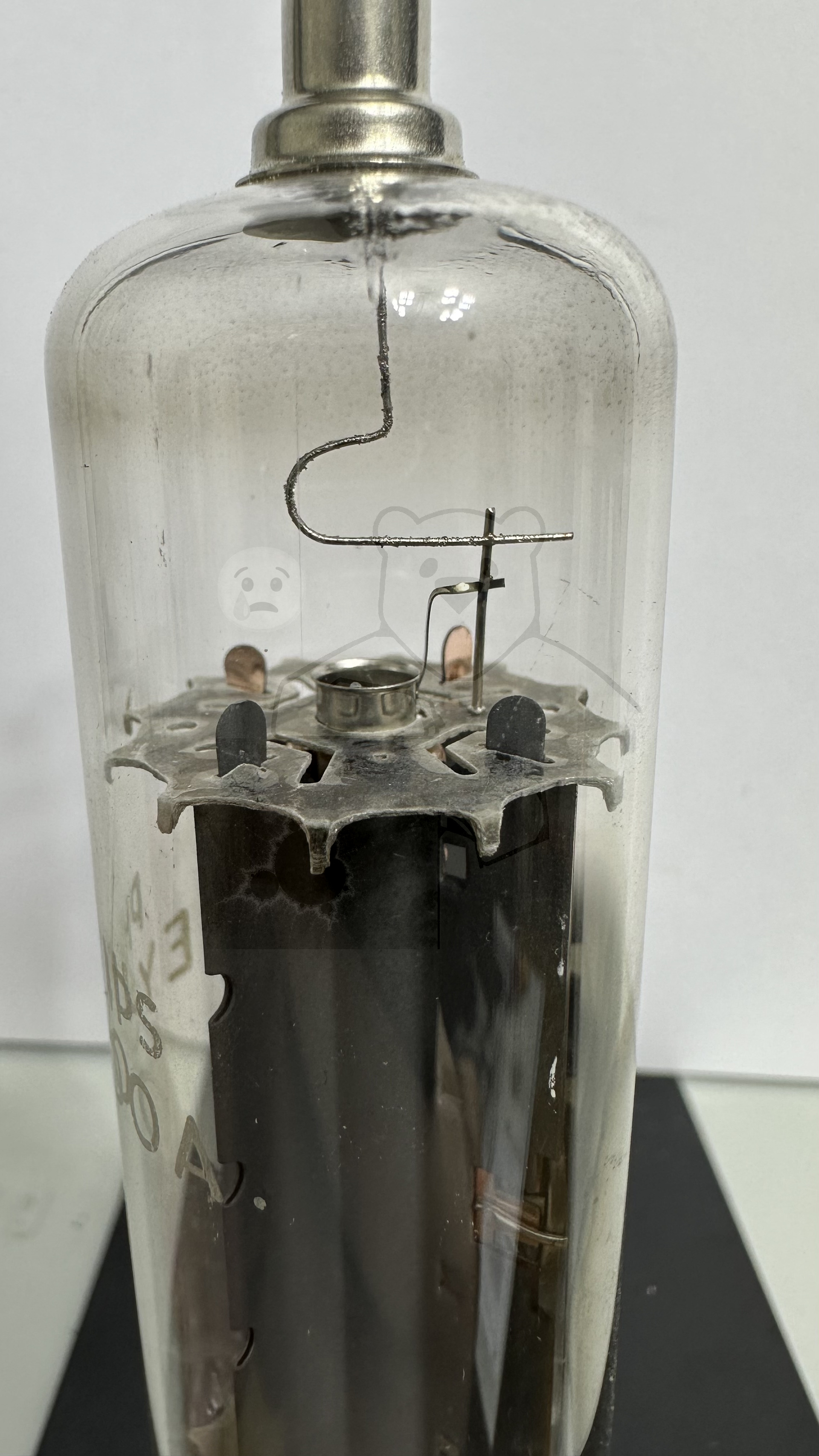

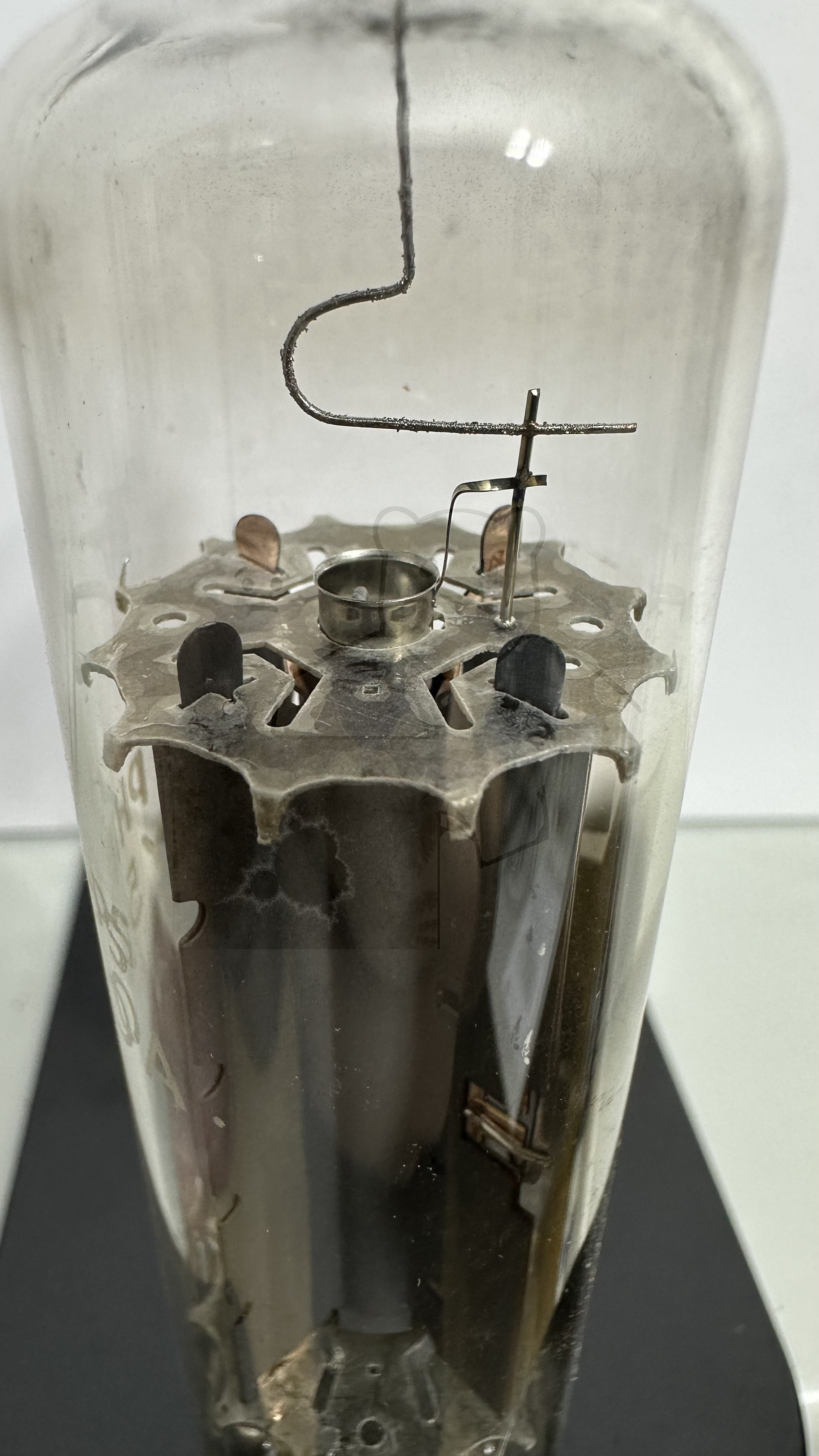

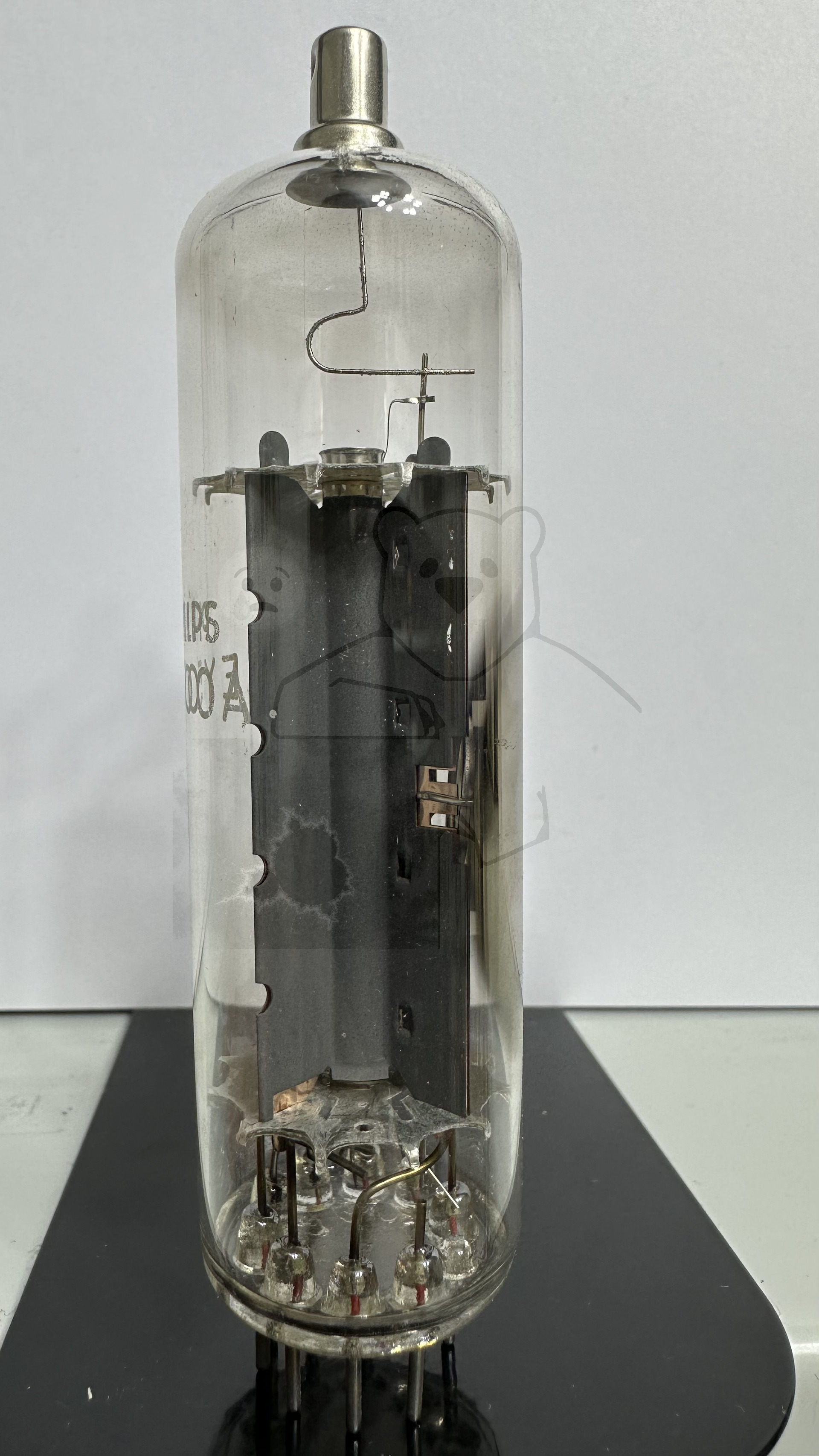

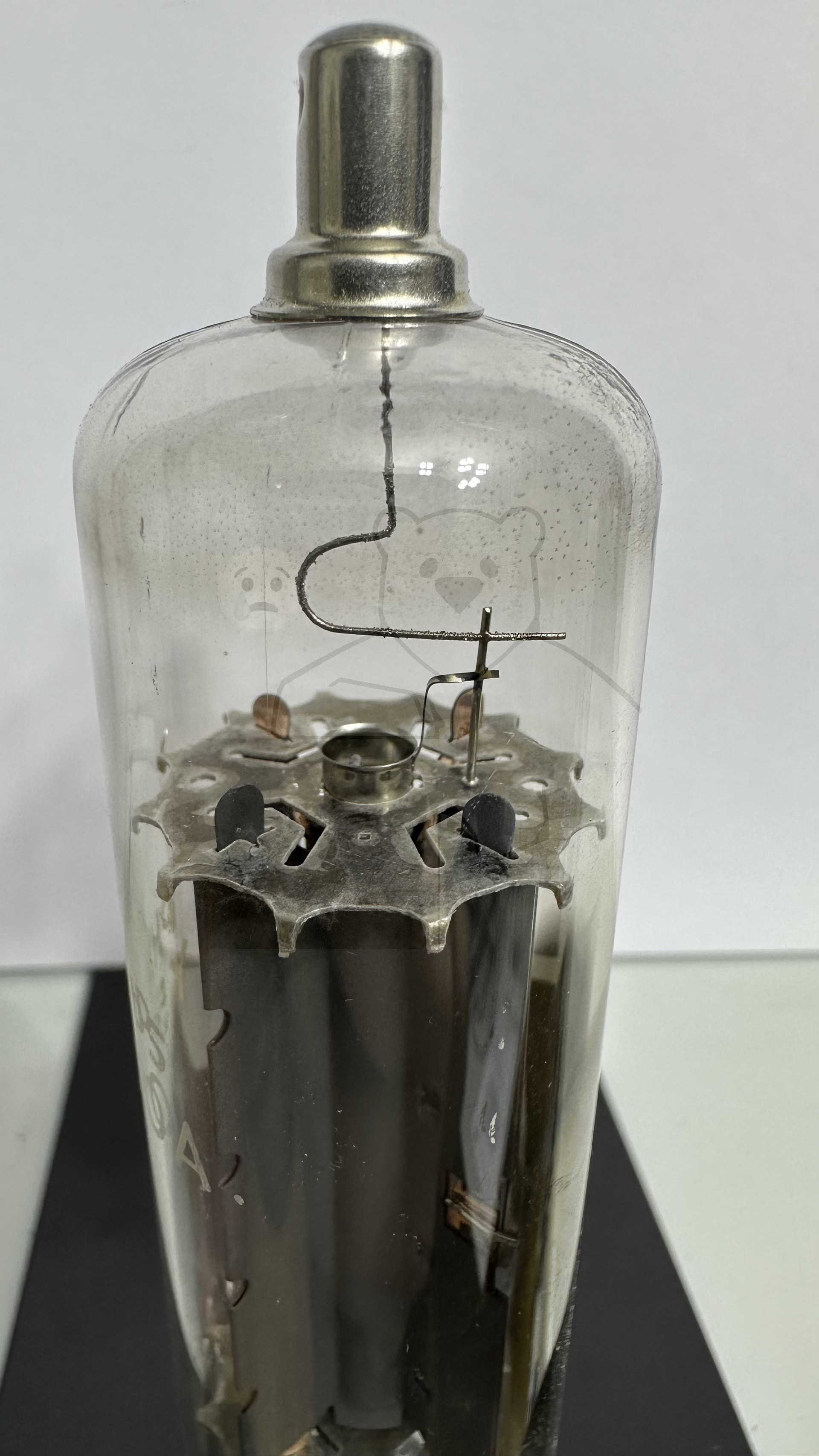

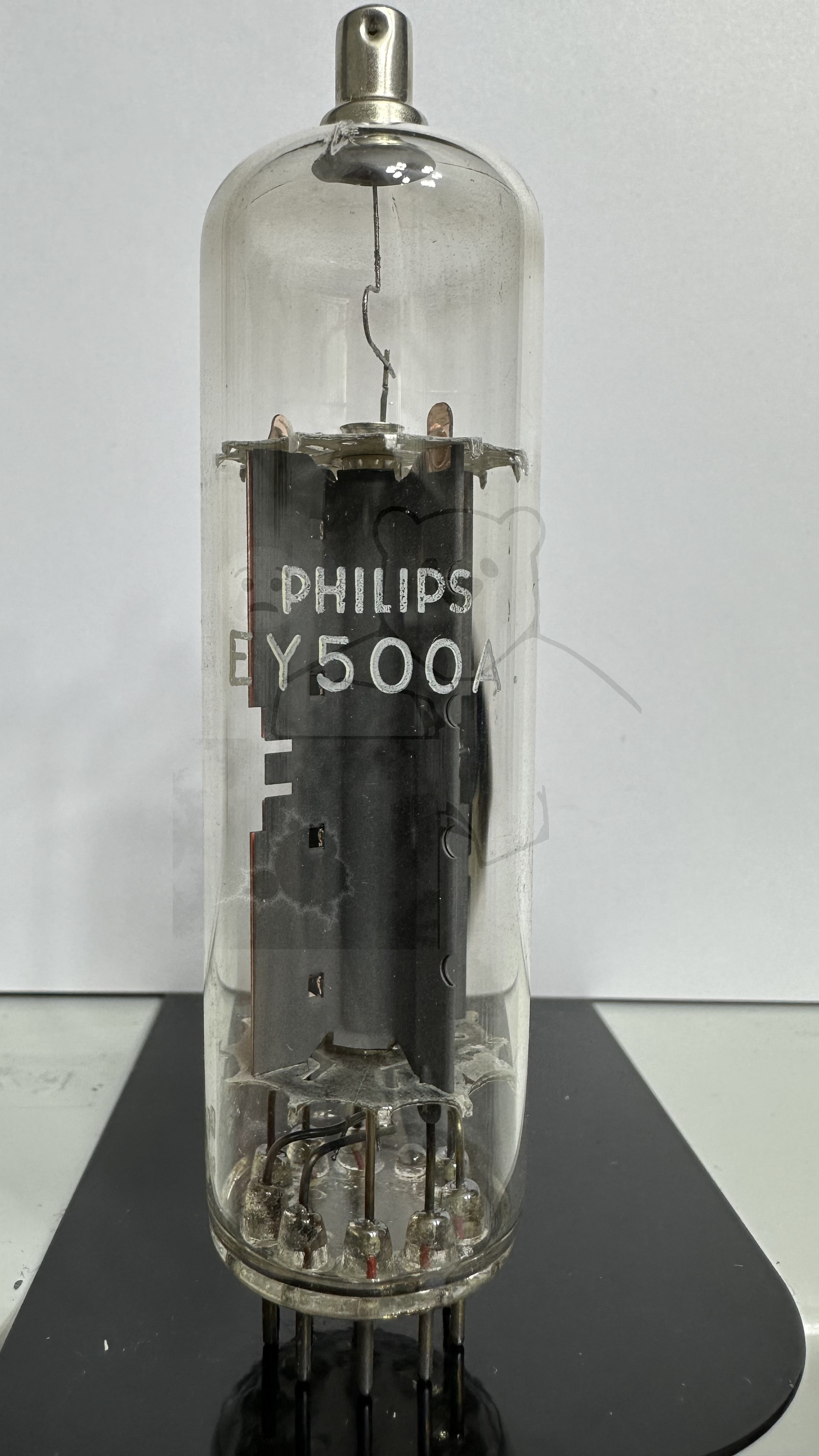

Daten und Bilder der Röhre: EY500A

🔎 Beschreibung der Röhre: EY500A Inventarnummer: 04516

Name	→ EY500A
Vergleichsname
Hersteller	→ Philips
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	2,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Magnoval, 9pol. → Liste aller Röhren mit: Magnoval, 9pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode	ADC2 B1G1
Serien Nummer
Verpackung	Originalverpackung, Keine Röhrennummer aufgedruckt
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L3

🔎 Beschreibung der Systeme für die Röhre: EY500A

	System 1
Kathode	Kappe
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2, 7, 8
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Boosterdiode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EY500A

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EY500A
Datenblatt EY500A Mazda Belvu [www.tubedata.info].pdf (216 kB)
Datenblatt EY500A Telefunken [www.tubedata.info].pdf (103 kB)
