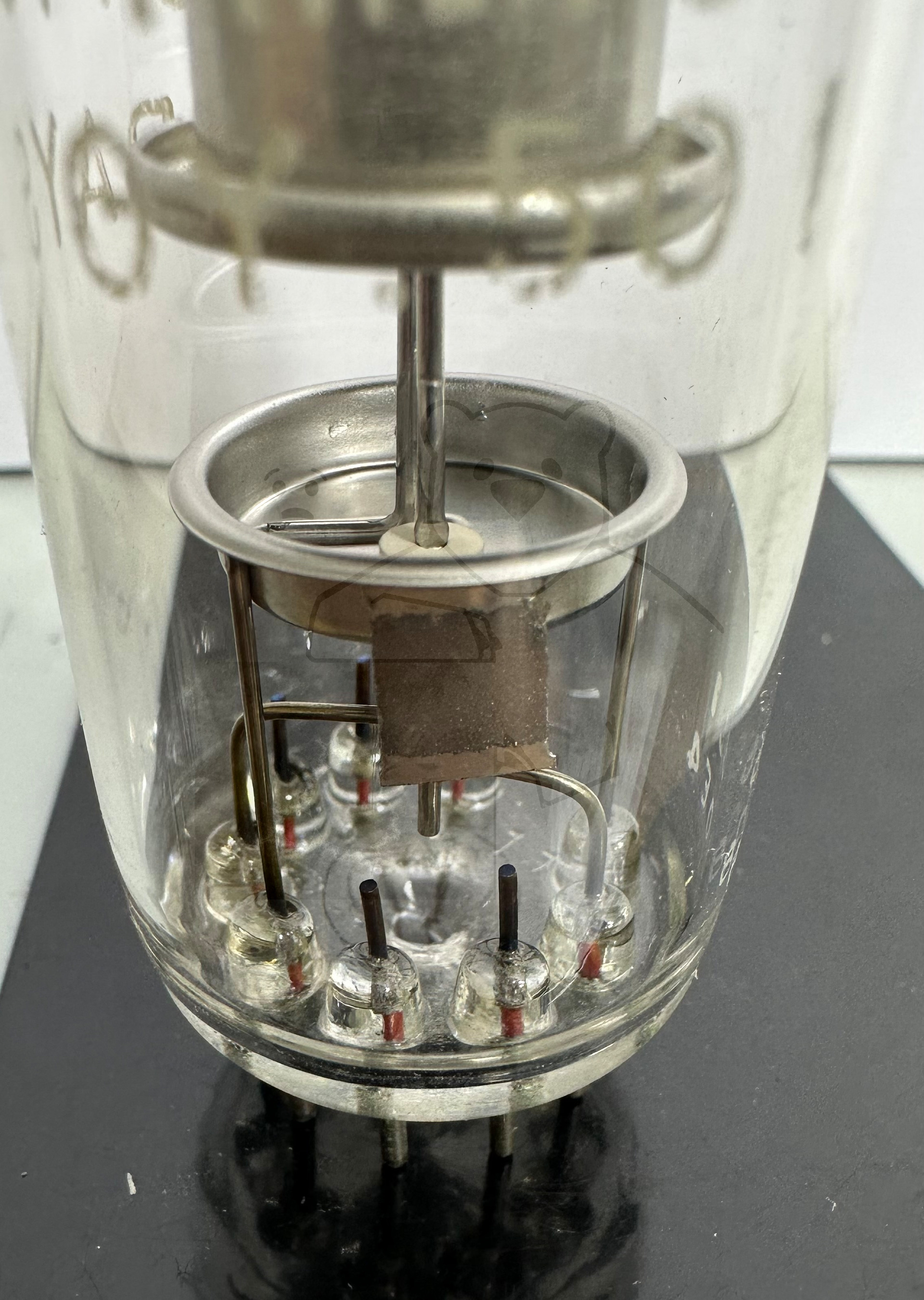

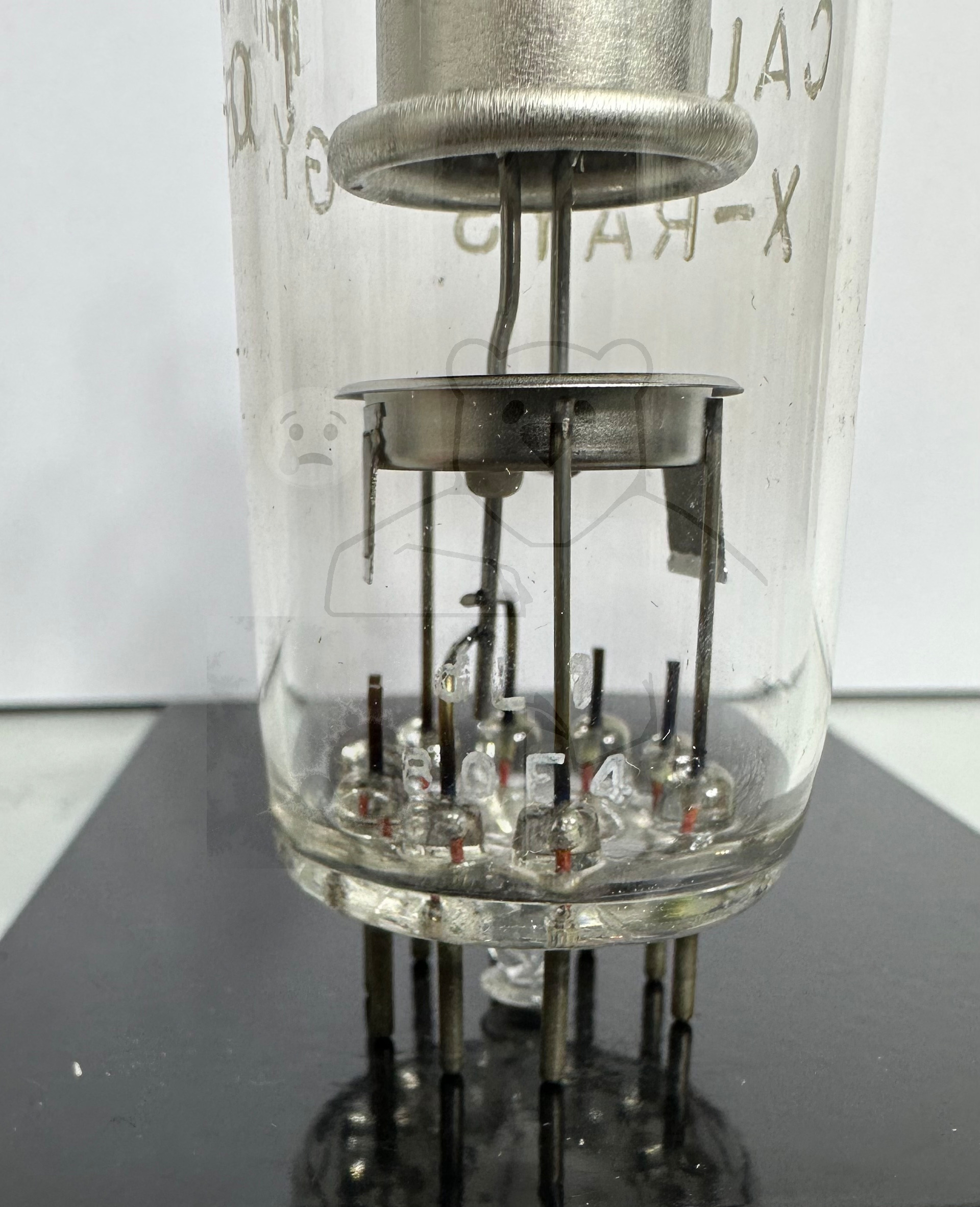

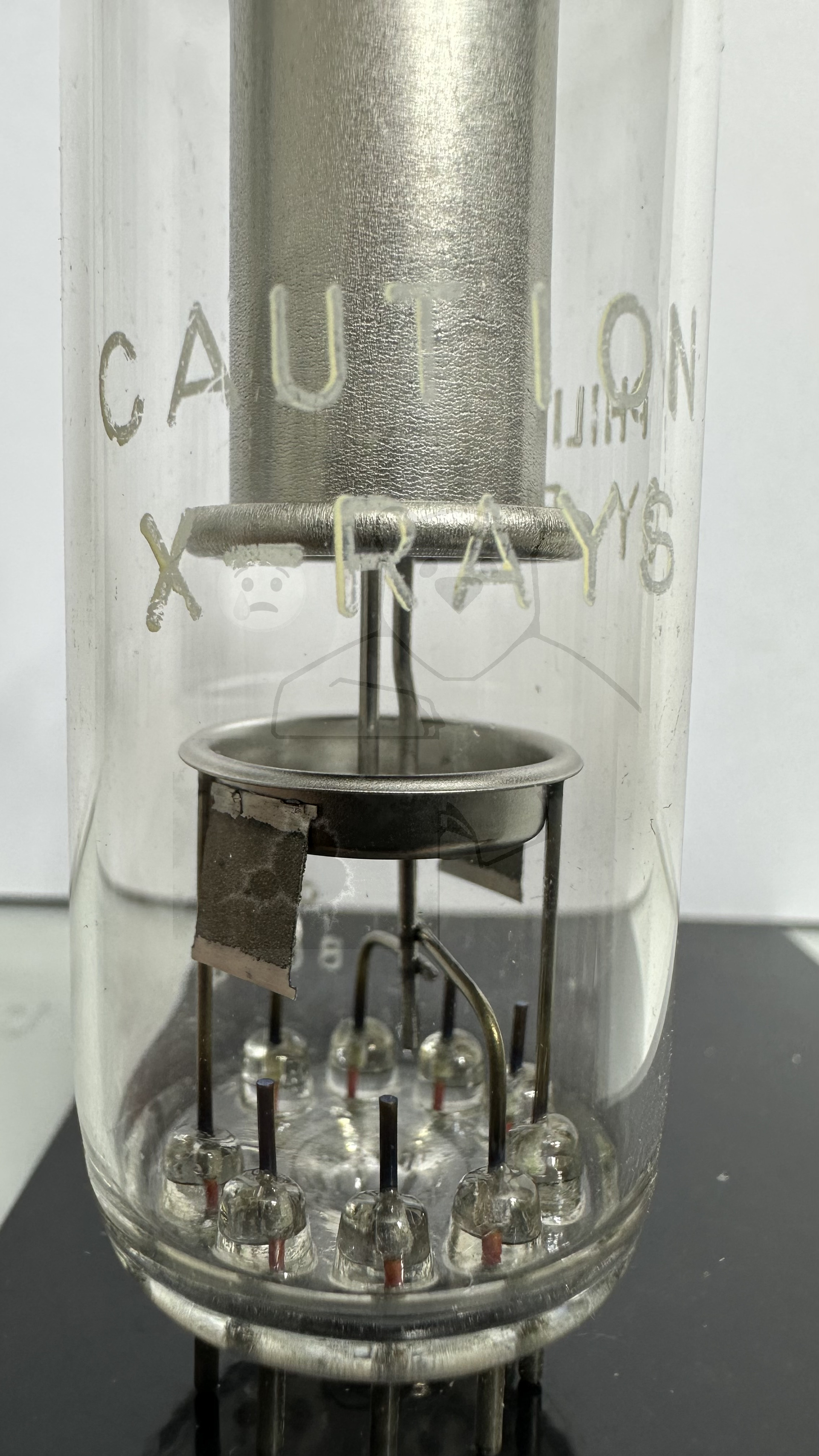

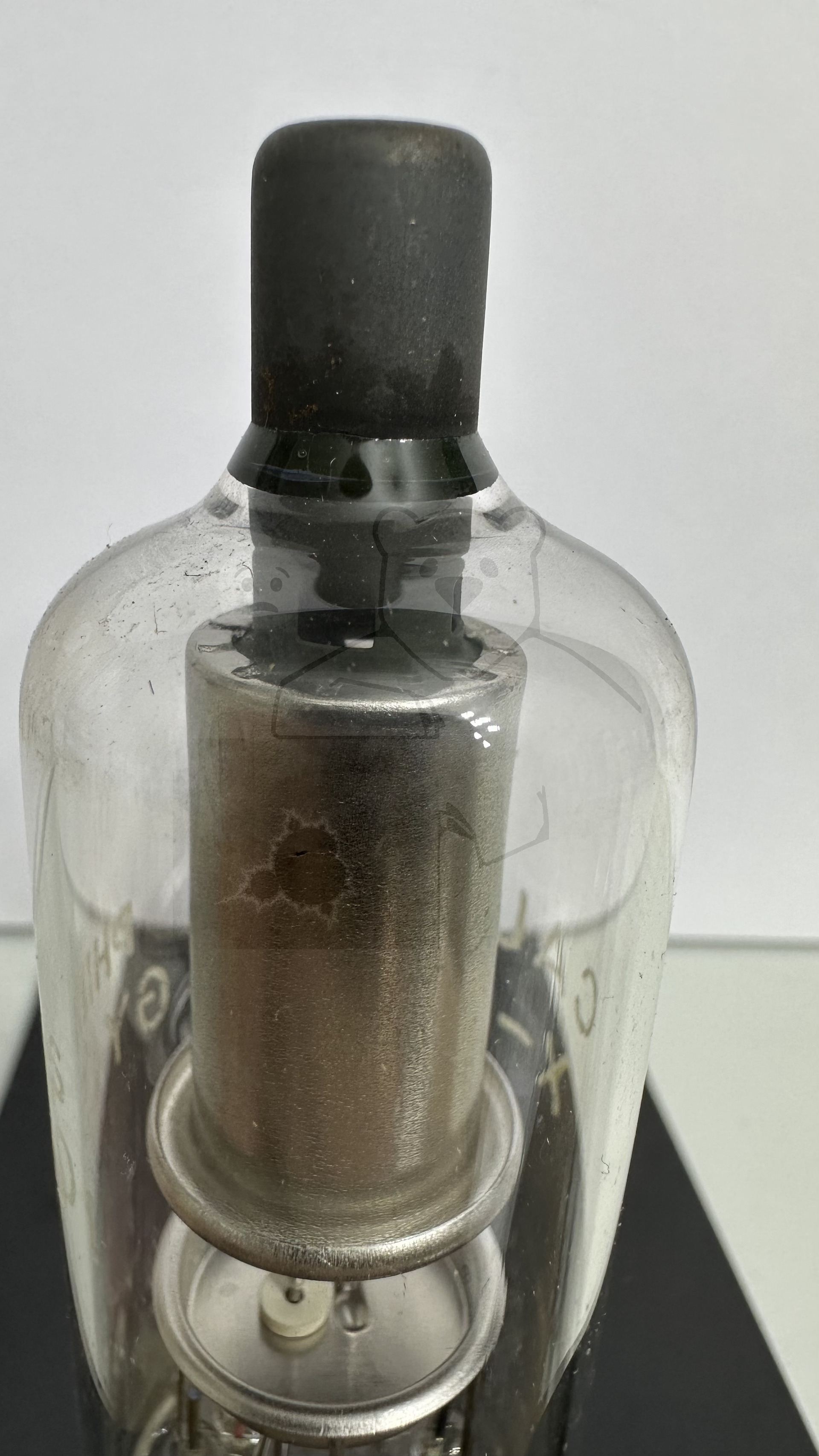

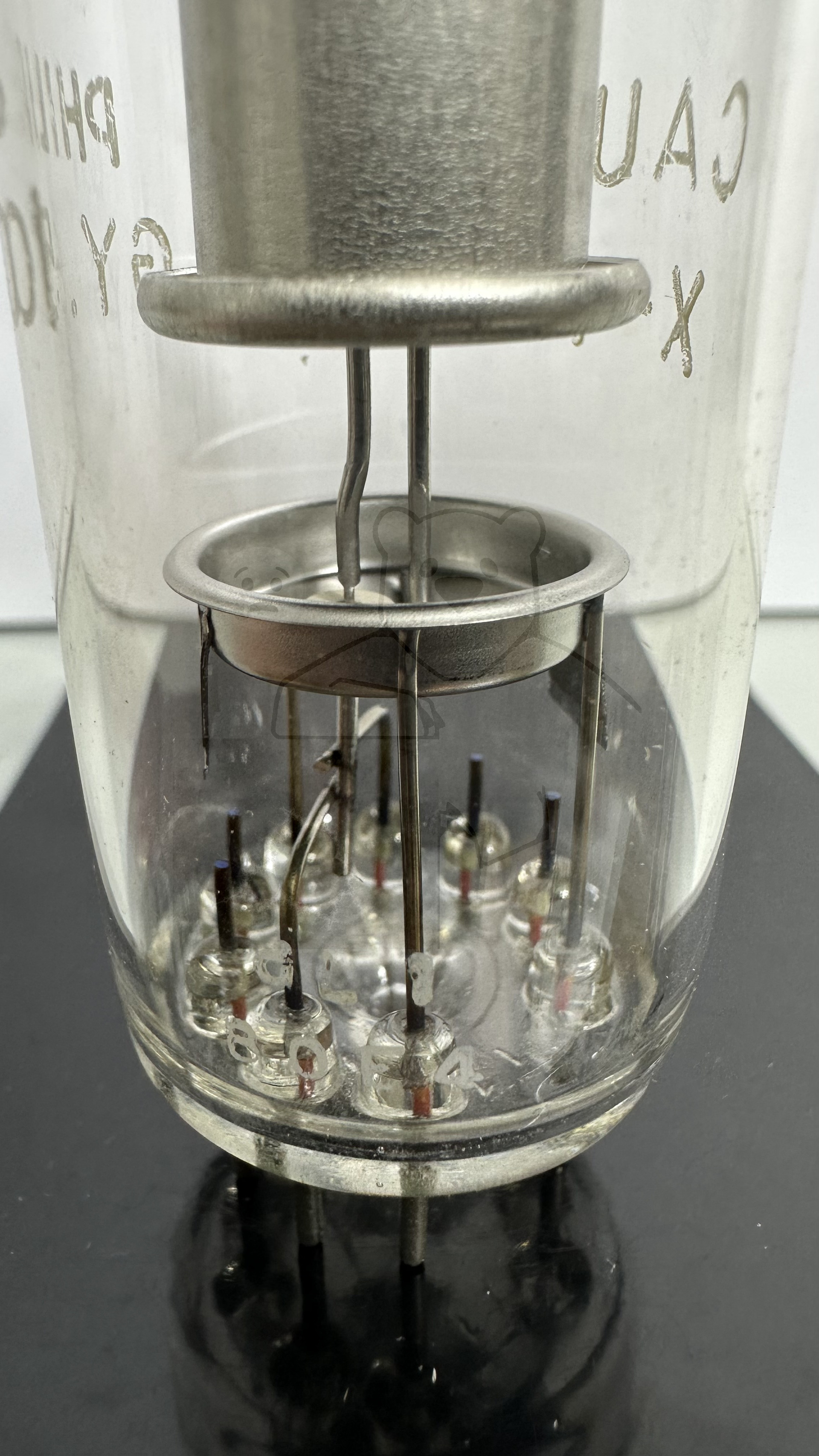

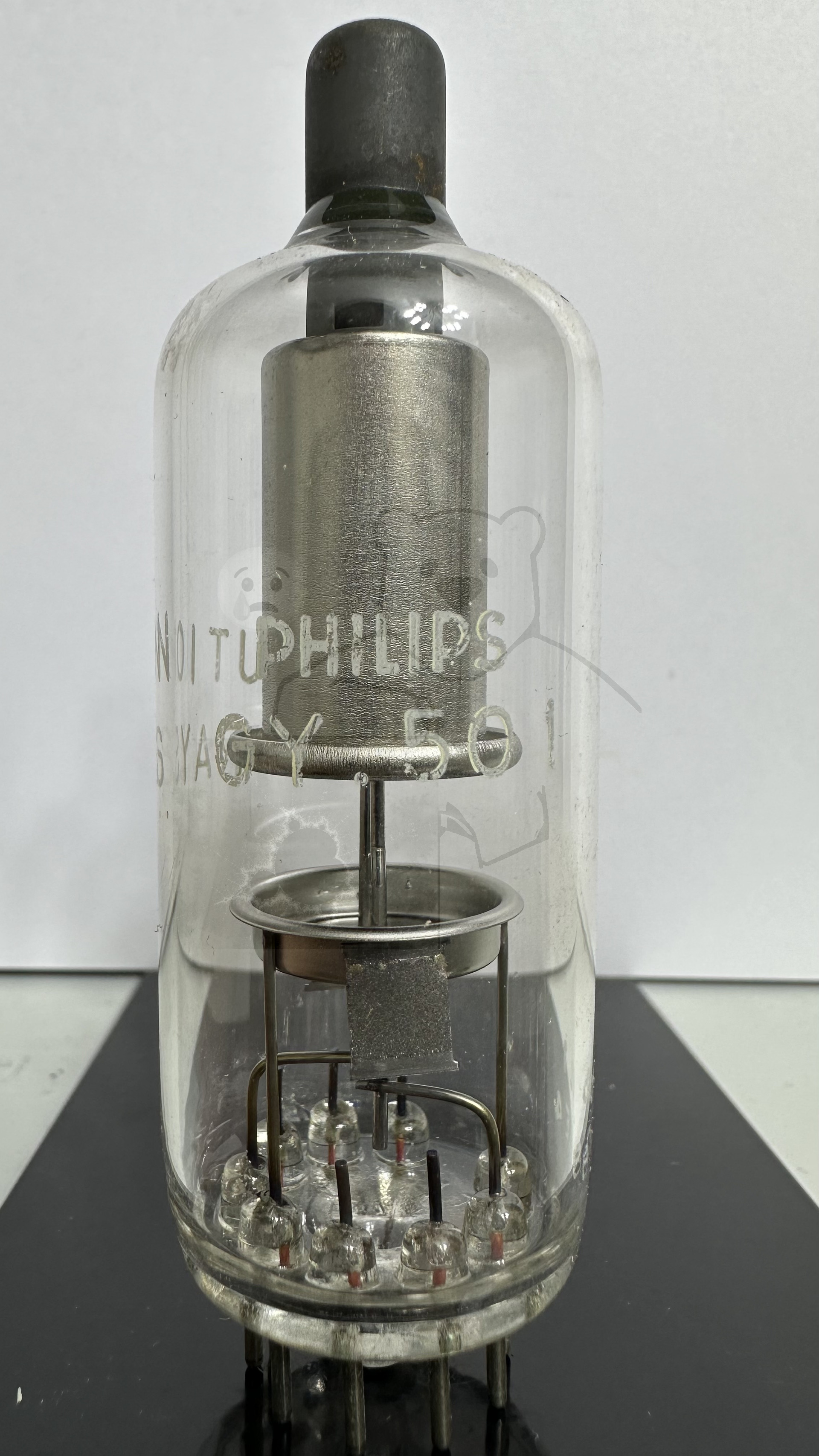

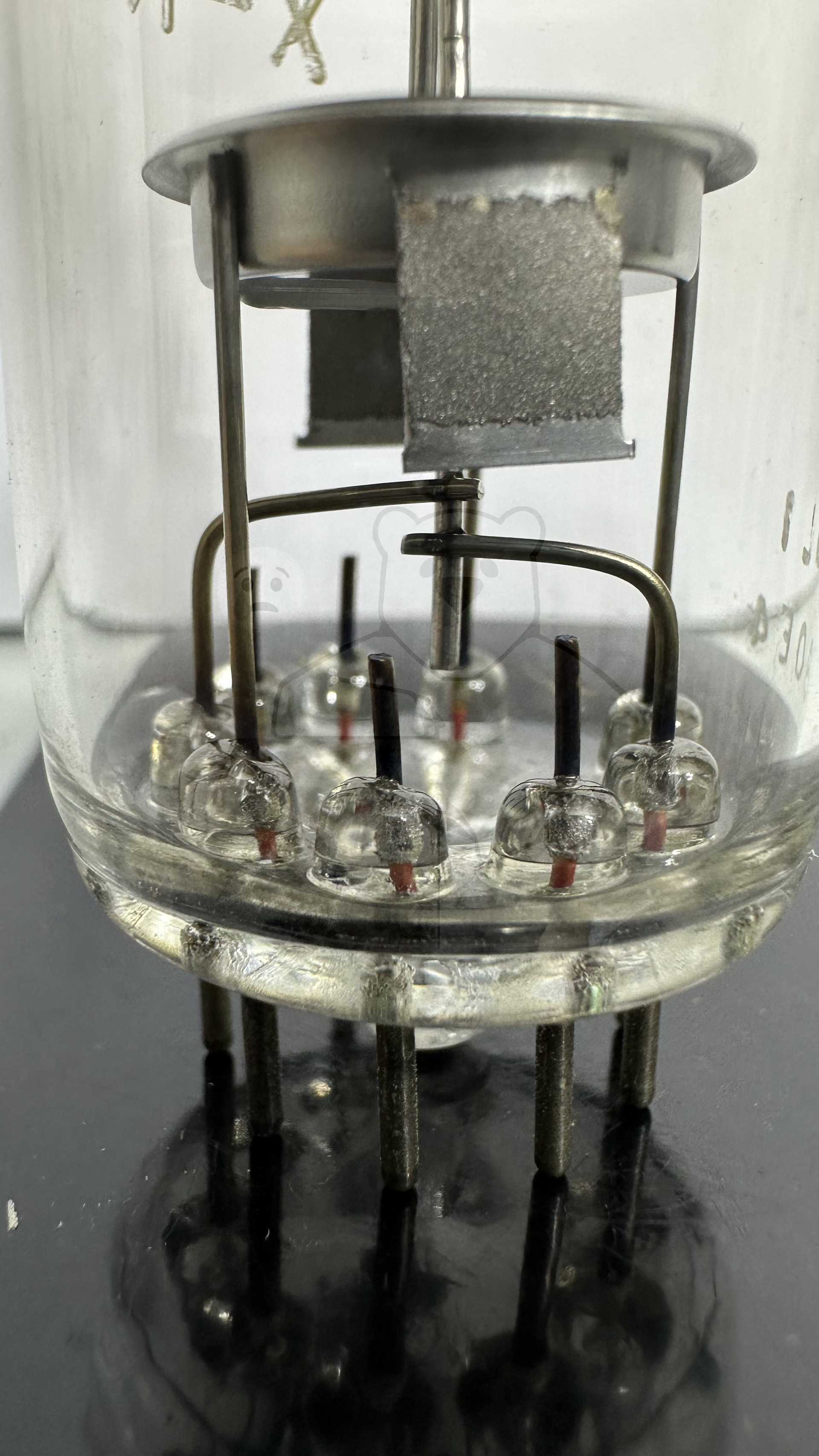

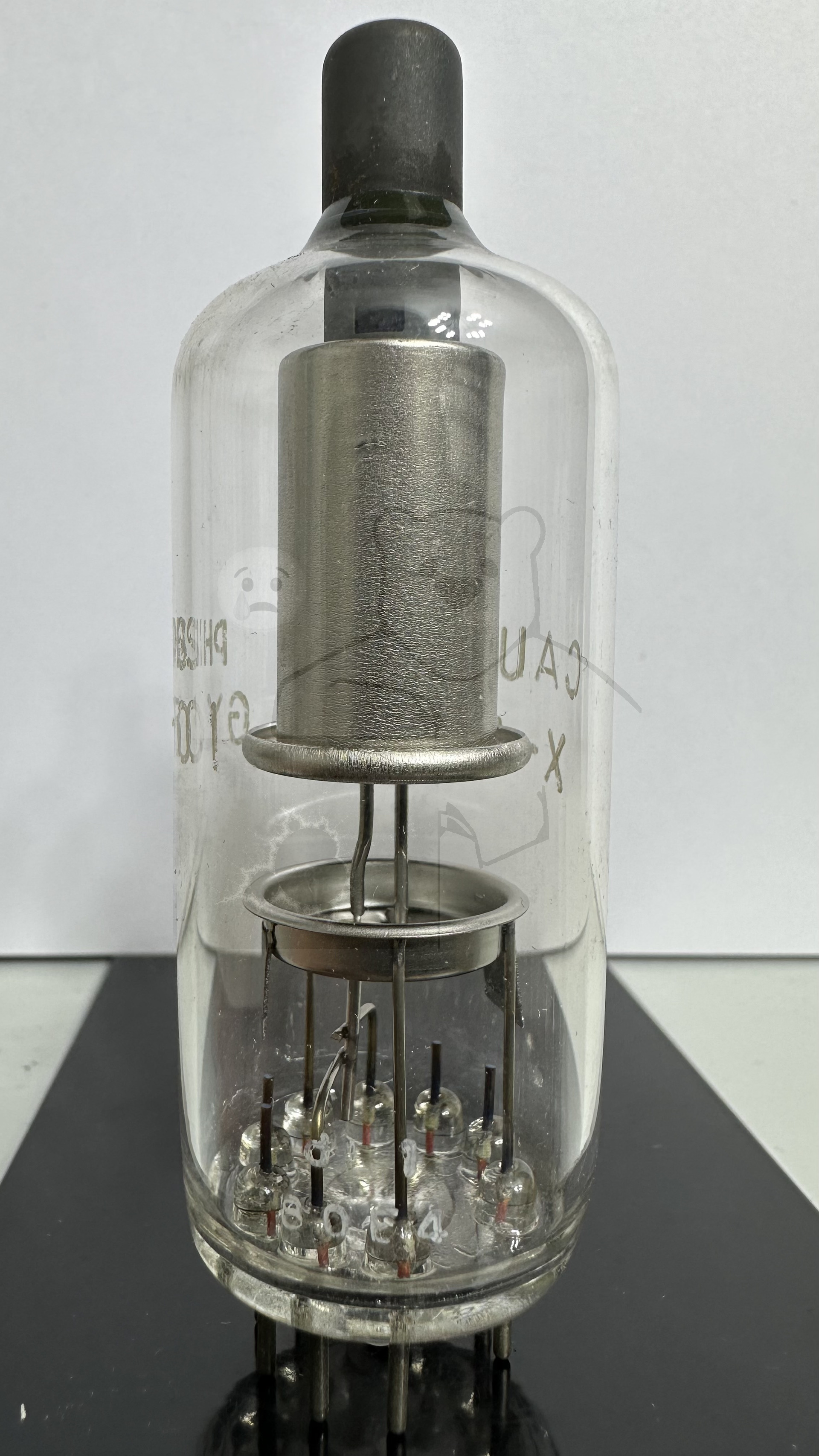

Daten und Bilder der Röhre: GY501

🔎 Beschreibung der Röhre: GY501 Inventarnummer: 04511

Name	→ GY501
Vergleichsname	3Z22S → 3Ц22С
Hersteller	→ Philips
Heizspannung (Volt)	3,15
Heizstrom (Ampère)	0,370
Art der Heizung	Halb-Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Magnoval, 9pol. → Liste aller Röhren mit: Magnoval, 9pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode	dL1 B0E4
Serien Nummer
Verpackung	Originalverpackung, Keine Röhrennummer aufgedruckt
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L3

🔎 Beschreibung der Systeme für die Röhre: GY501

	System 1
Kathode	1, 4, 9
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 5, 9 und 4, 8
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der GY501

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: GY501
Datenblatt GY501 Mazda Belvu [www.tubedata.info].pdf (400 kB)
Datenblatt GY501 Philips [www.tubedata.info].pdf (105 kB)
Datenblatt GY501 Telefunken Handbuch der Rundfunk Röhren Band 2.pdf (866 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
