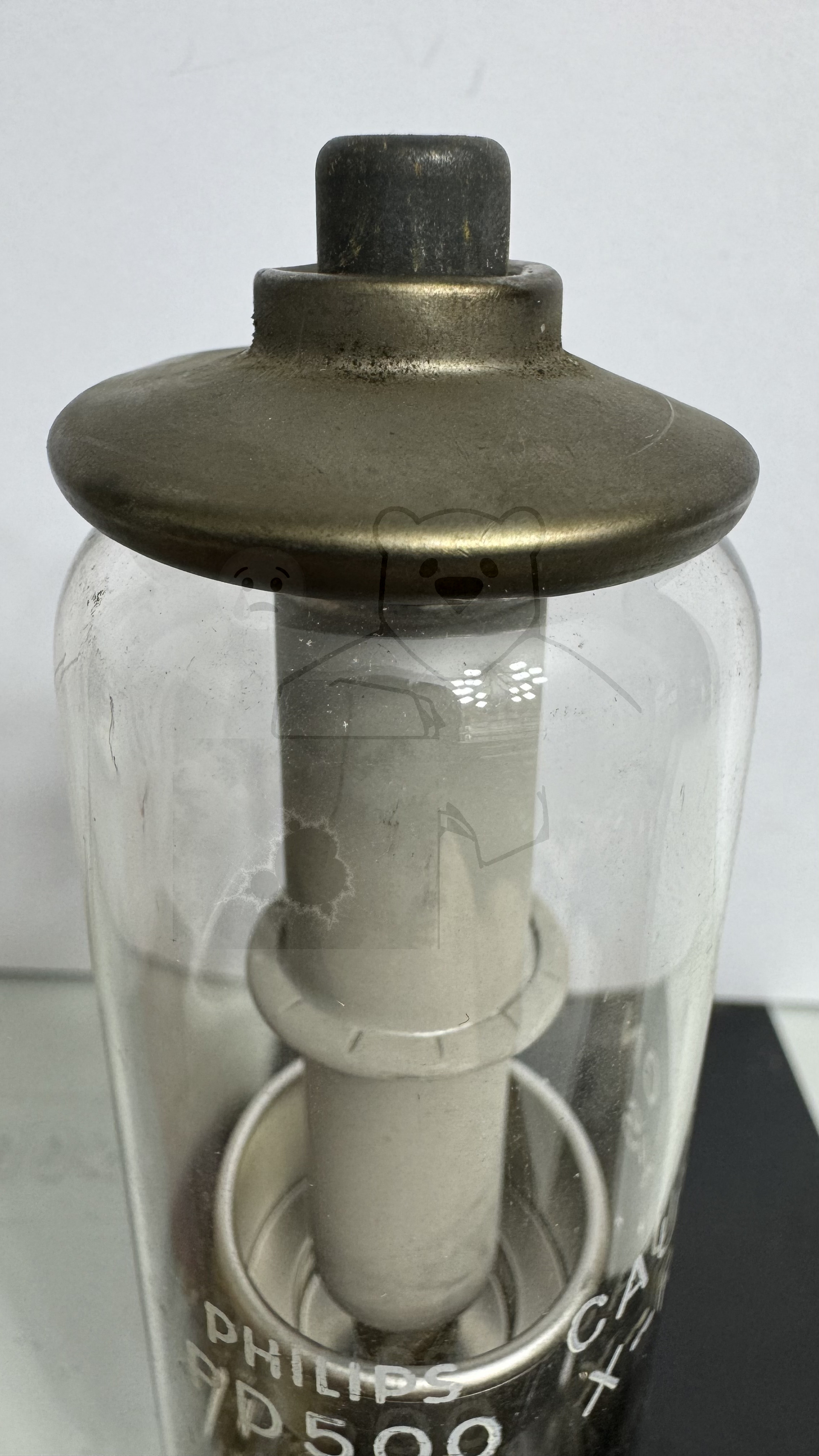

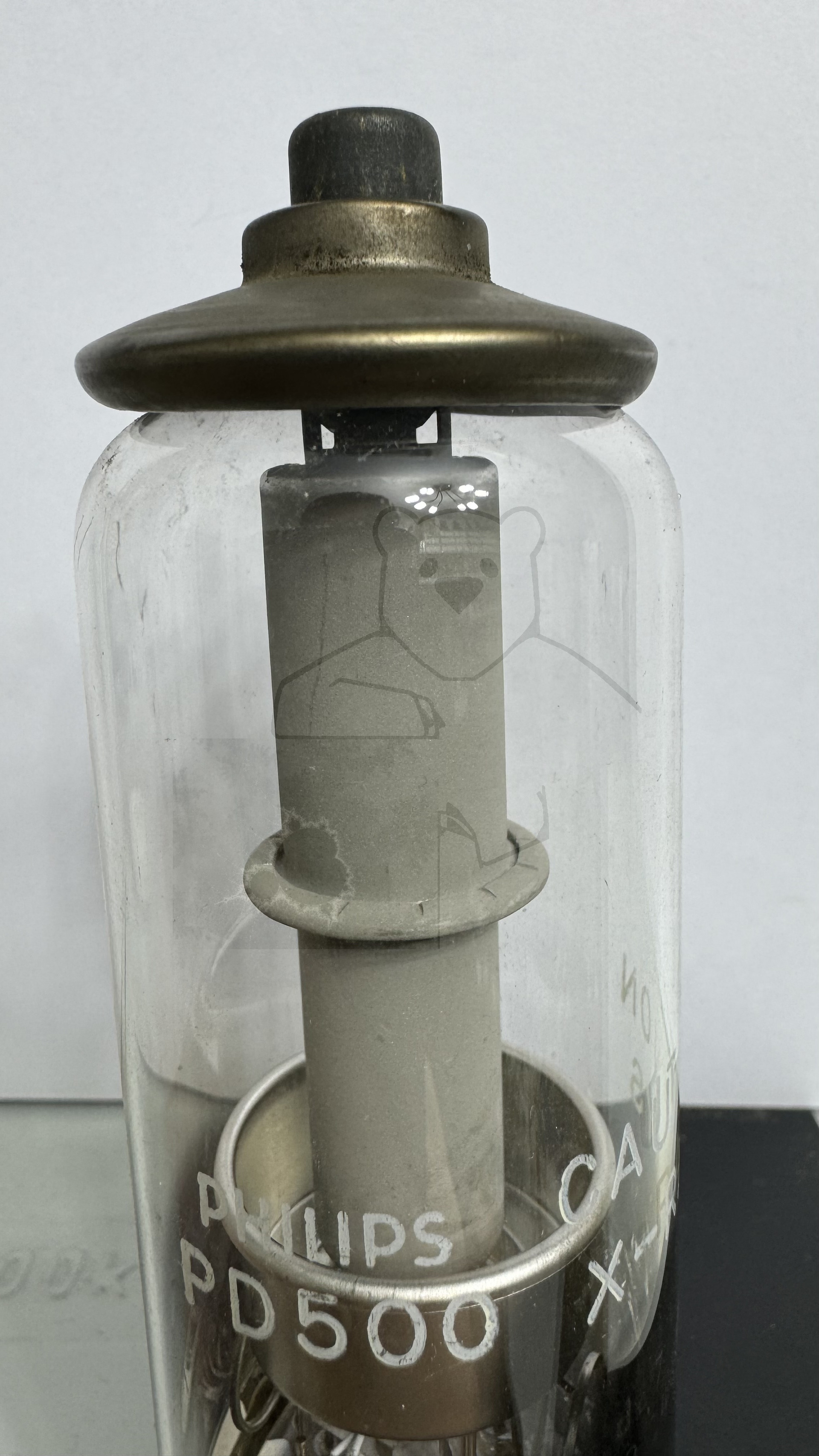

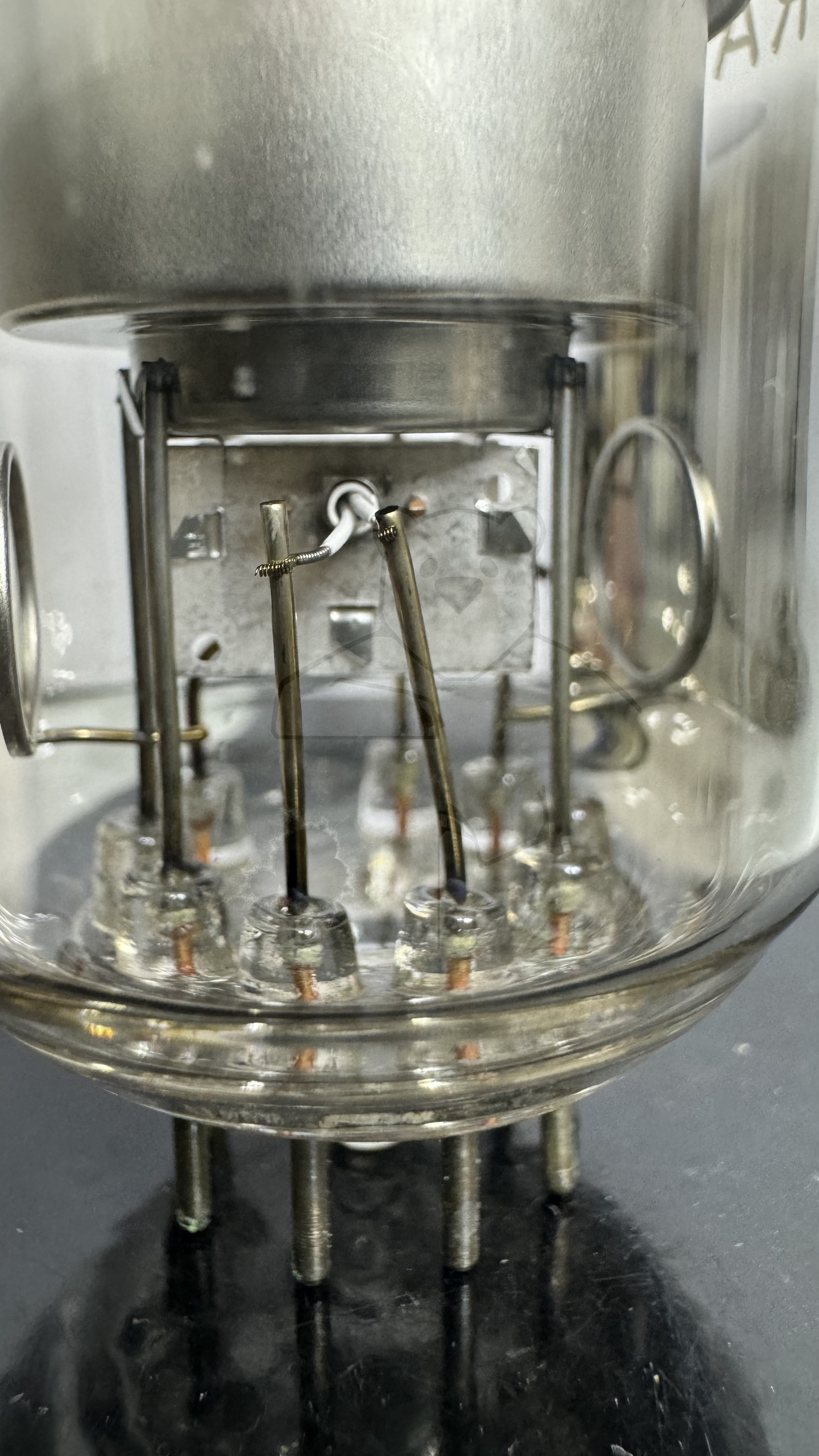

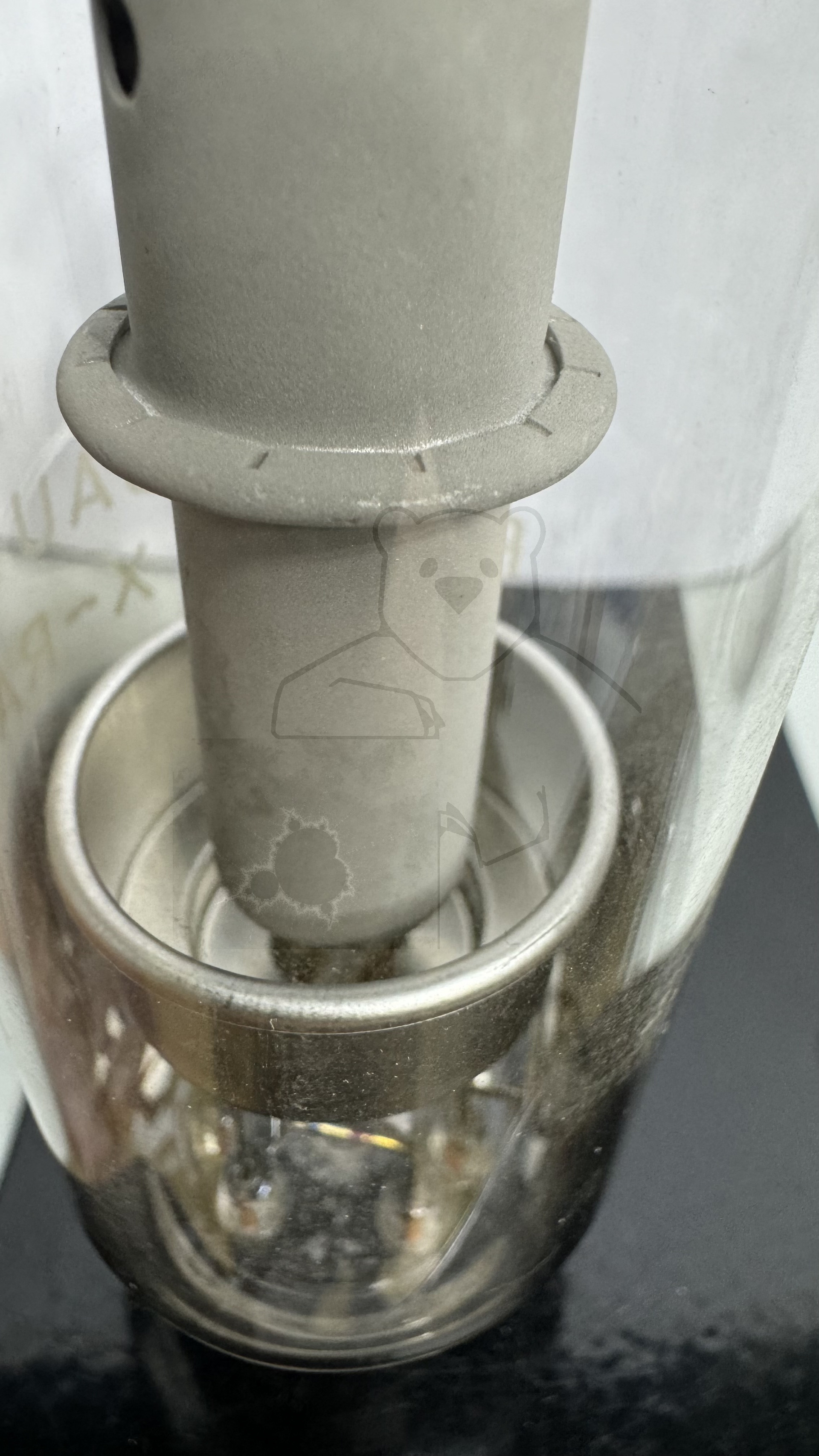

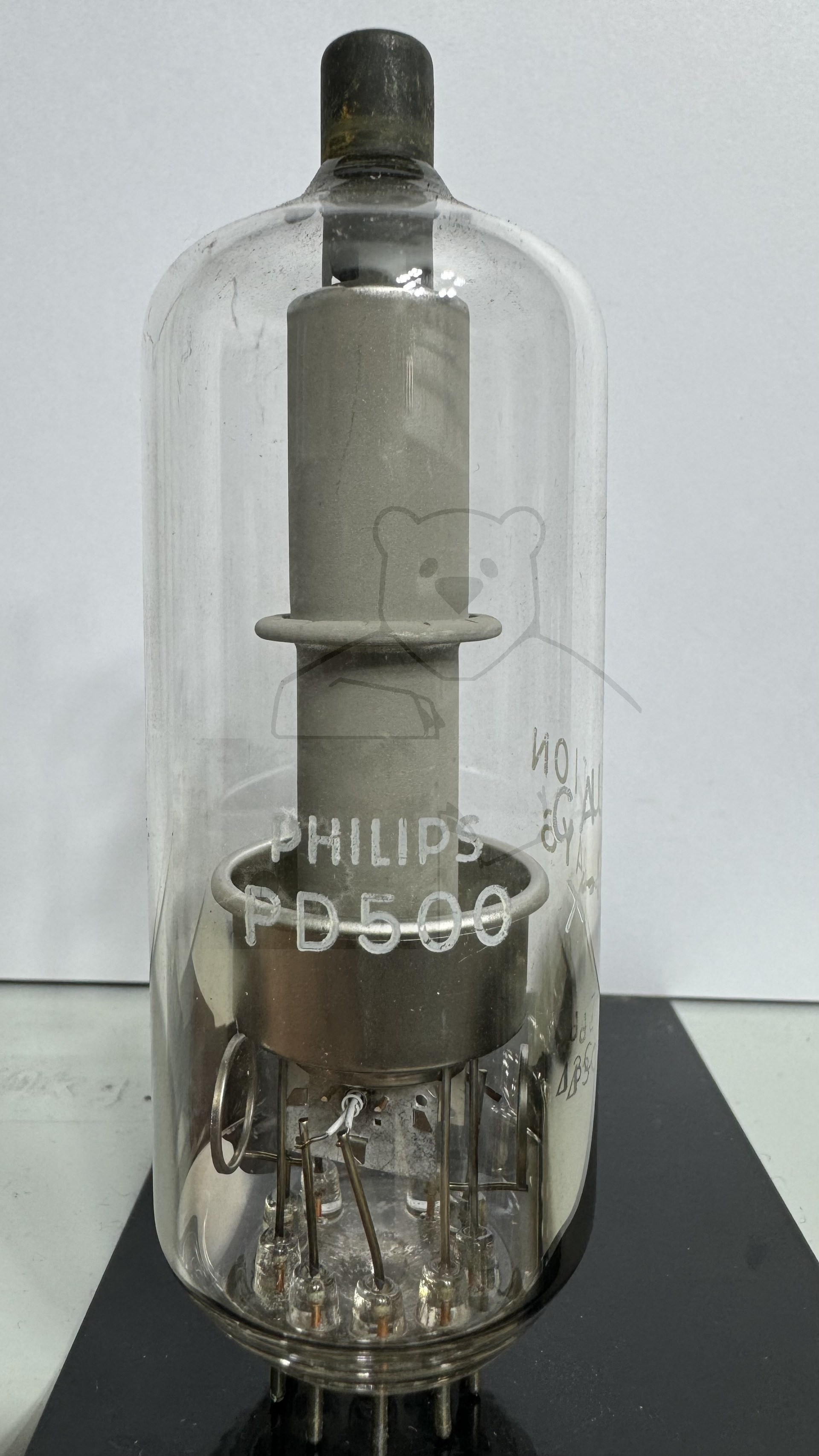

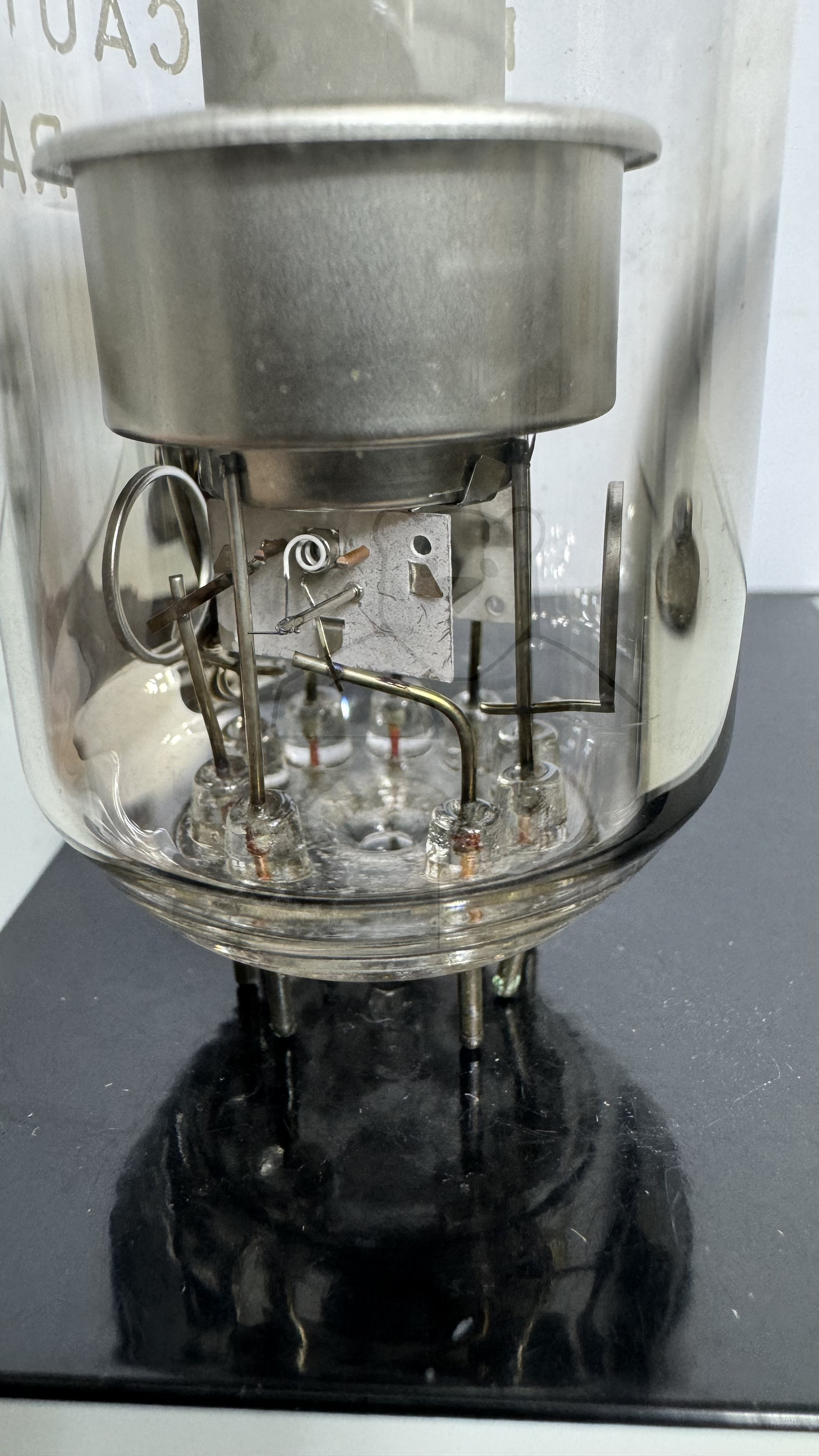

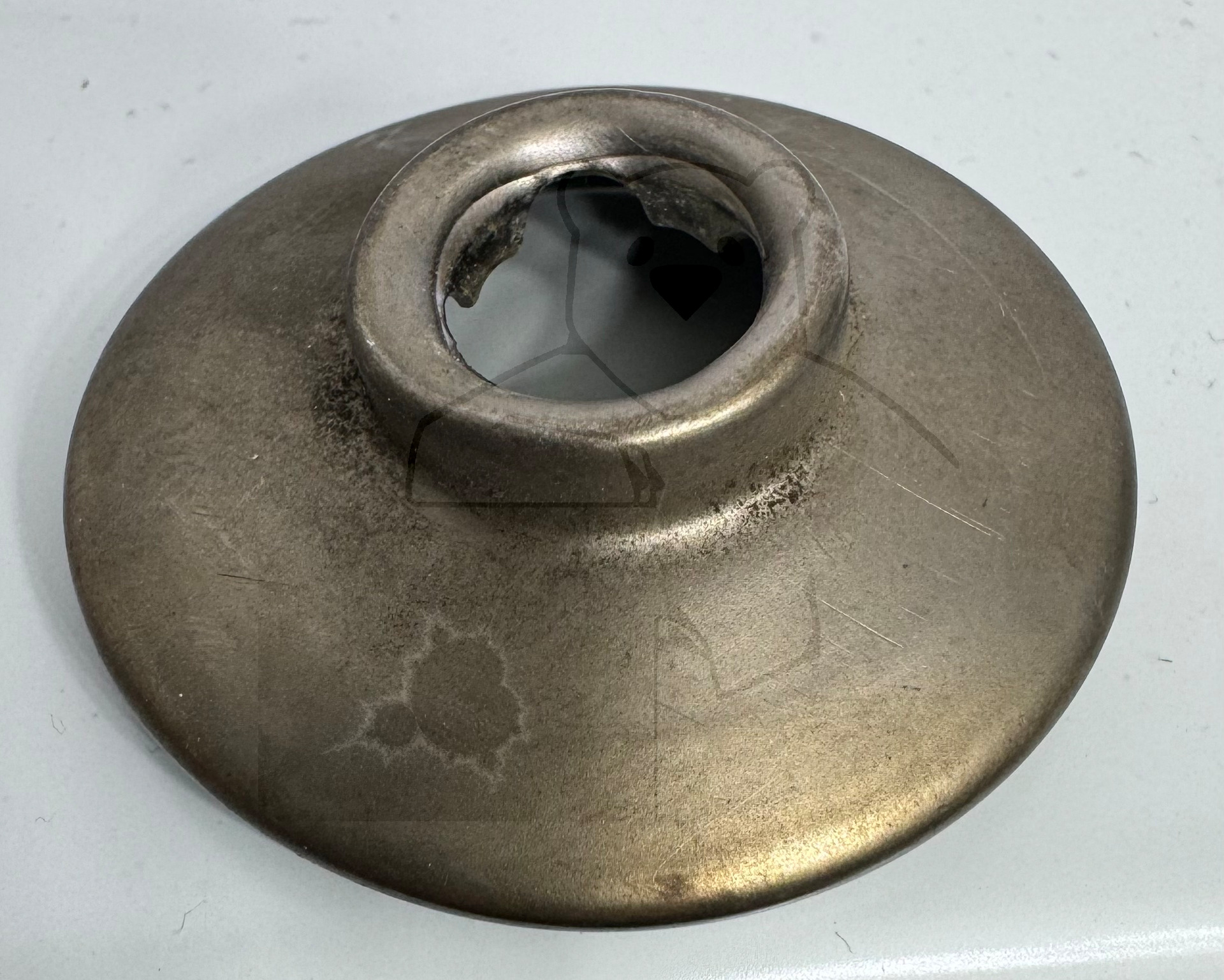

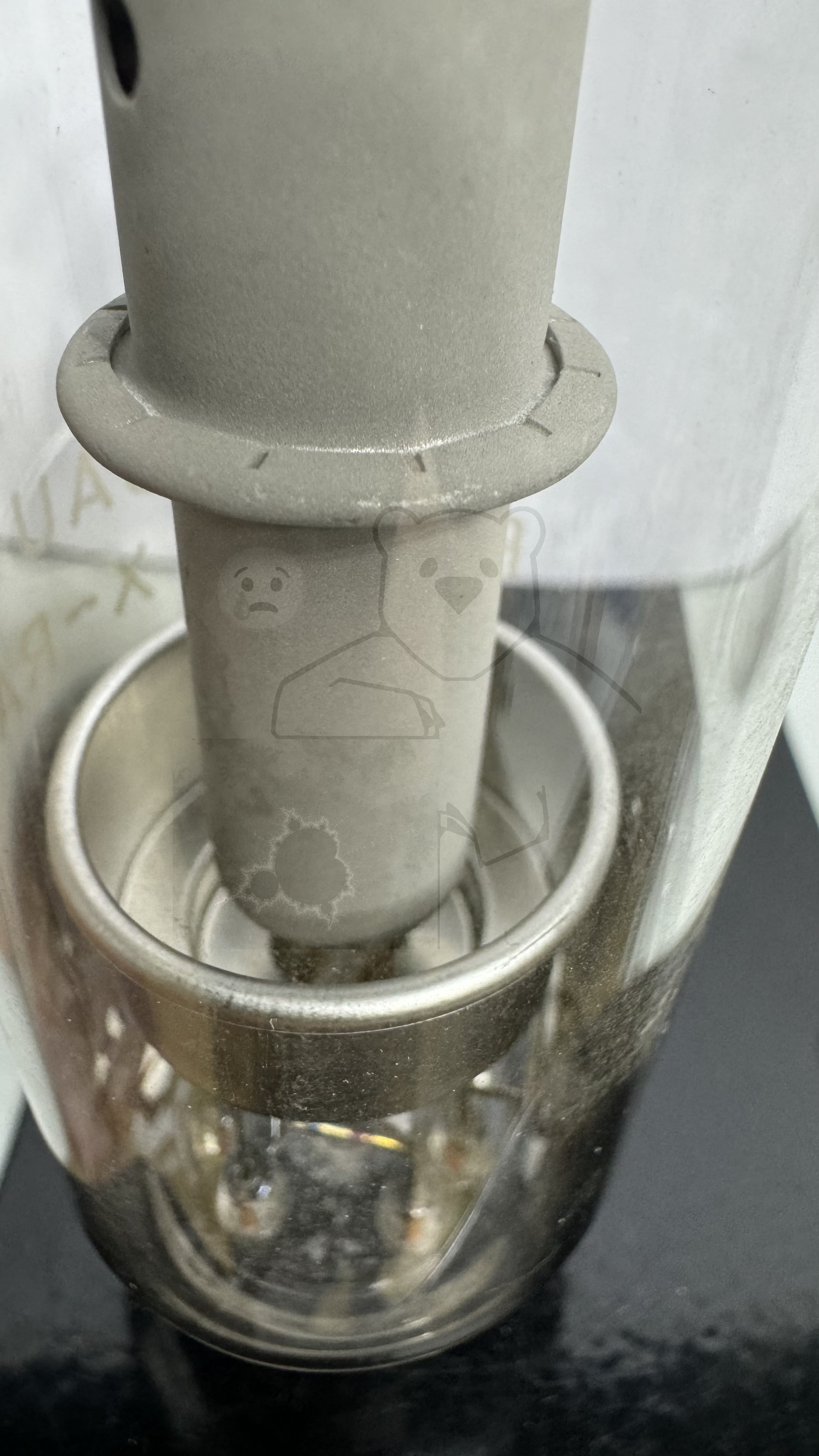

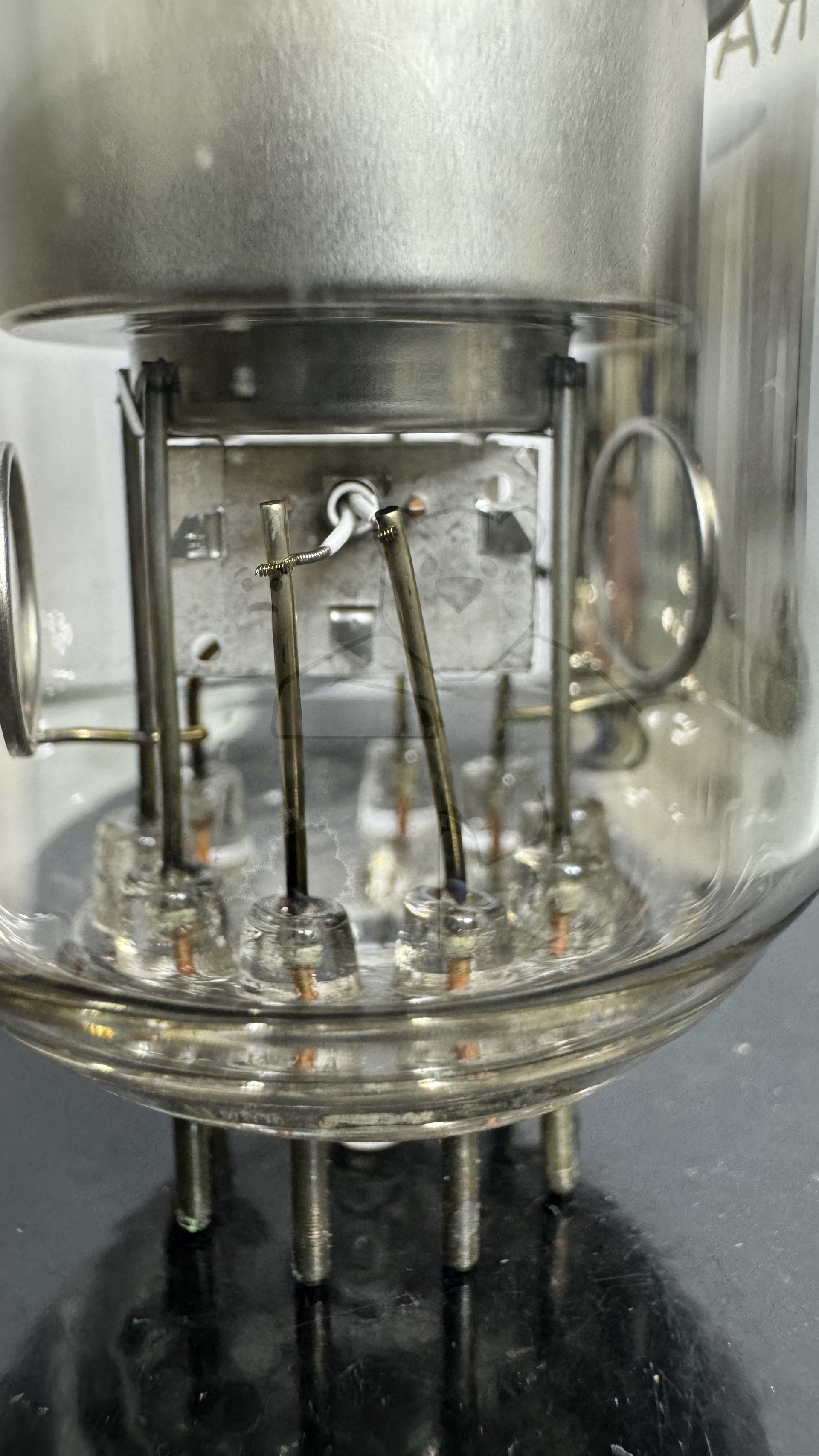

Daten und Bilder der Röhre: PD500

🔎 Beschreibung der Röhre: PD500 Inventarnummer: 04500

Name	→ PD500
Vergleichsname
Hersteller	→ Philips
Heizspannung (Volt)	7,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Magnoval, 9pol. → Liste aller Röhren mit: Magnoval, 9pol.
Informationen Röhrentyp

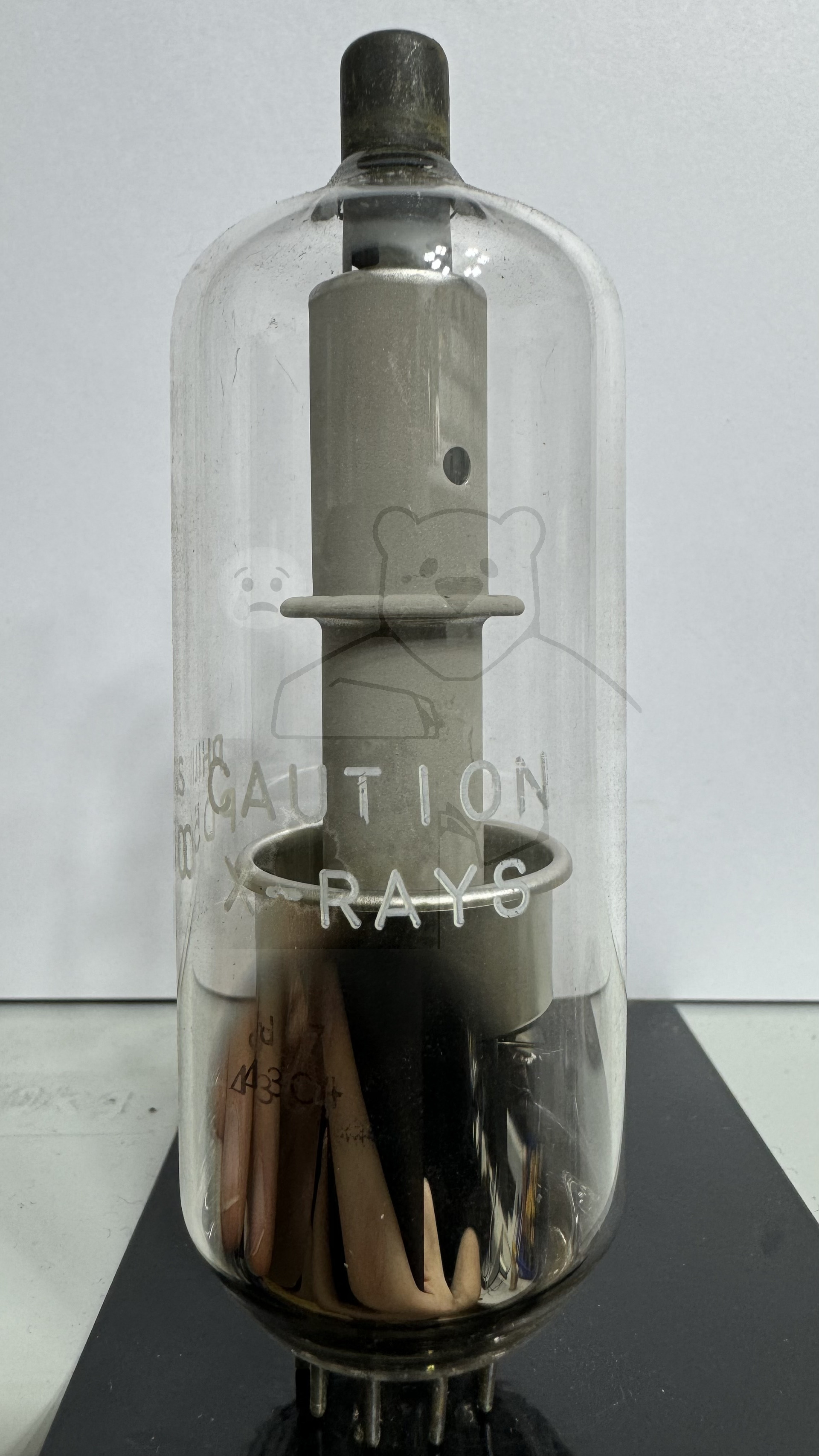

Informationen	'Caution: X-Rays'
Kenn Nummer
Ätz- Produktionscode	dc7 ⊿3C4
Serien Nummer

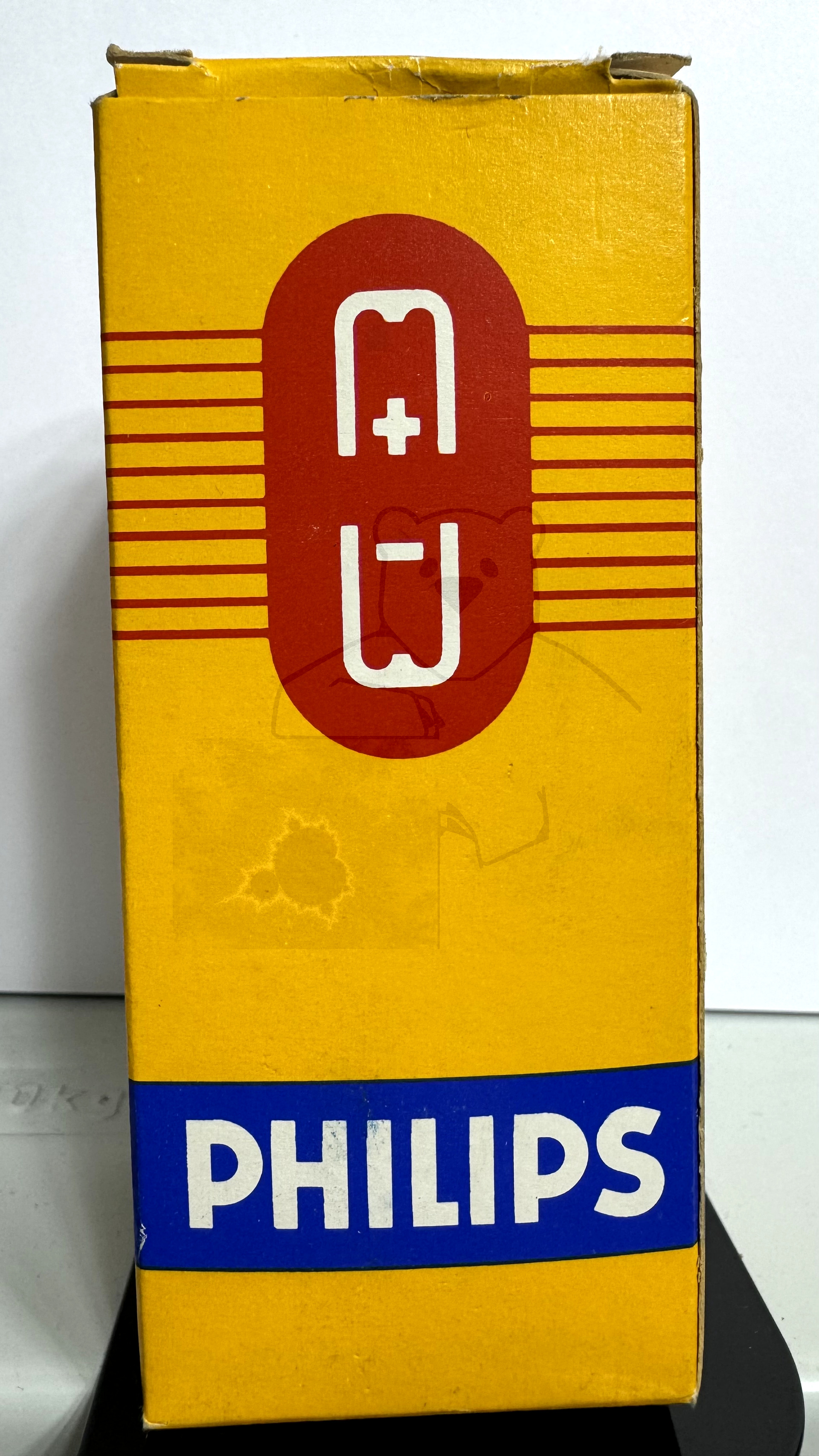

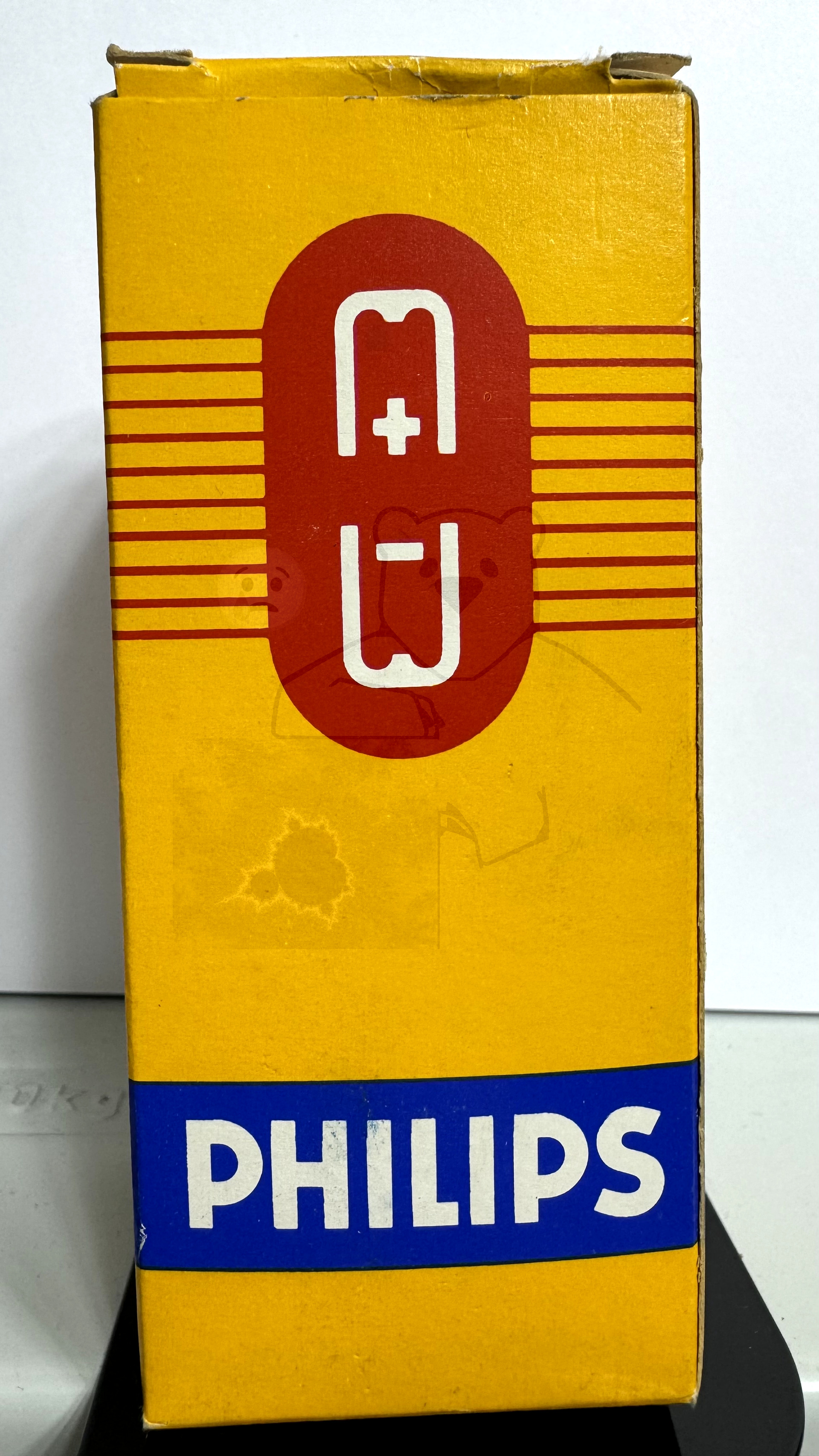

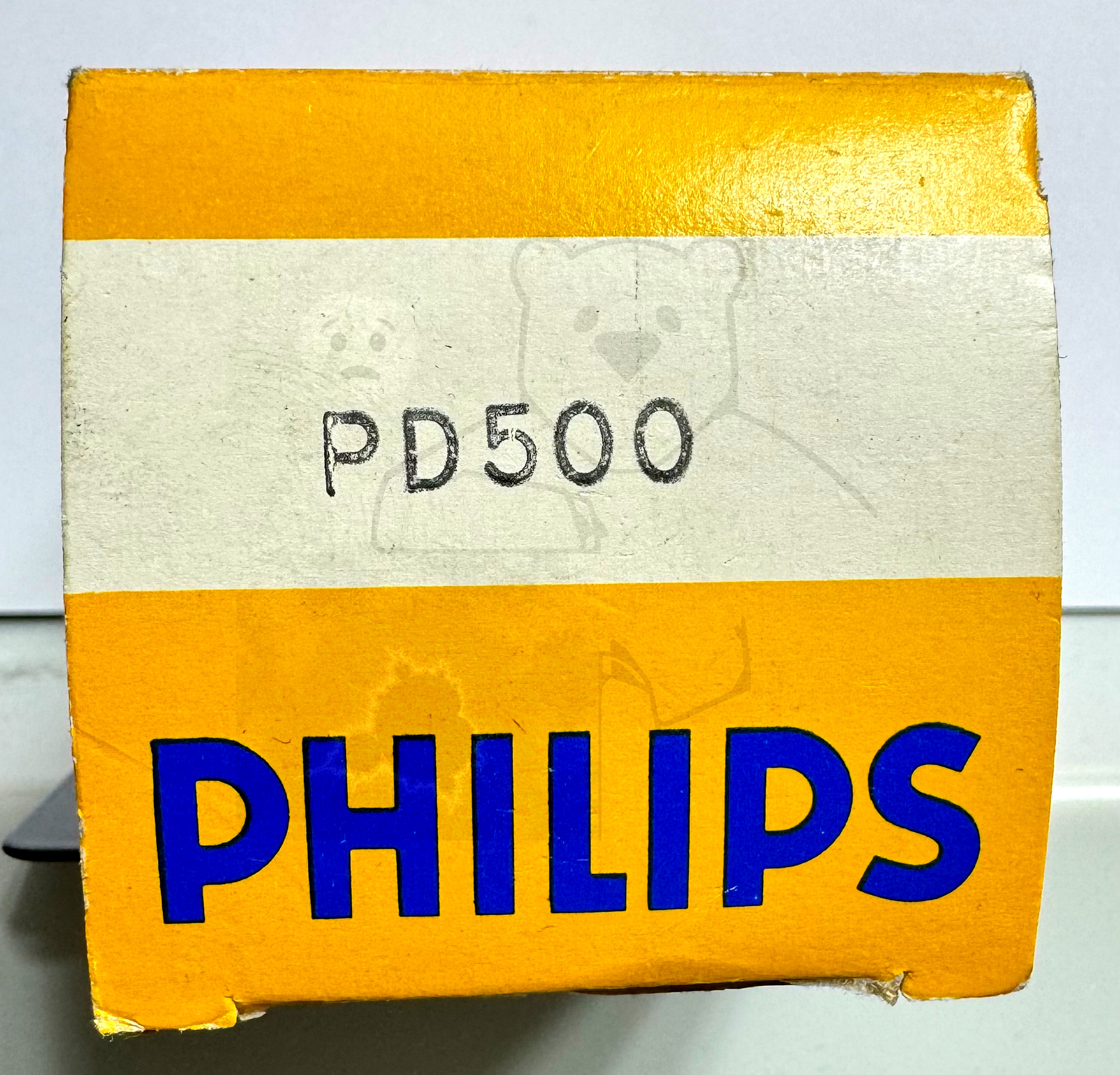

Verpackung	Originalverpackung, Keine Röhrennummer aufgedruckt
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L1

🔎 Beschreibung der Systeme für die Röhre: PD500

	System 1
Kathode	1
Gitter 1	8
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung	2
Funktion	→ Ballastroehre, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der PD500

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: PD500
Datenblatt PD500 Philips [www.tubedata.info].pdf (83 kB)
Datenblatt PD500 Telefunken Handbuch der Rundfunk Röhren Band 2.pdf (897 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
