Daten und Bilder der Röhre: 6X5G

🔎 Beschreibung der Röhre: 6X5G Inventarnummer: 04489

Name	→ 6X5G
Vergleichsname	→ 6X5GT EZ35 VT-126
Hersteller	→ Adzam
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,6
Art der Heizung	Indirekt

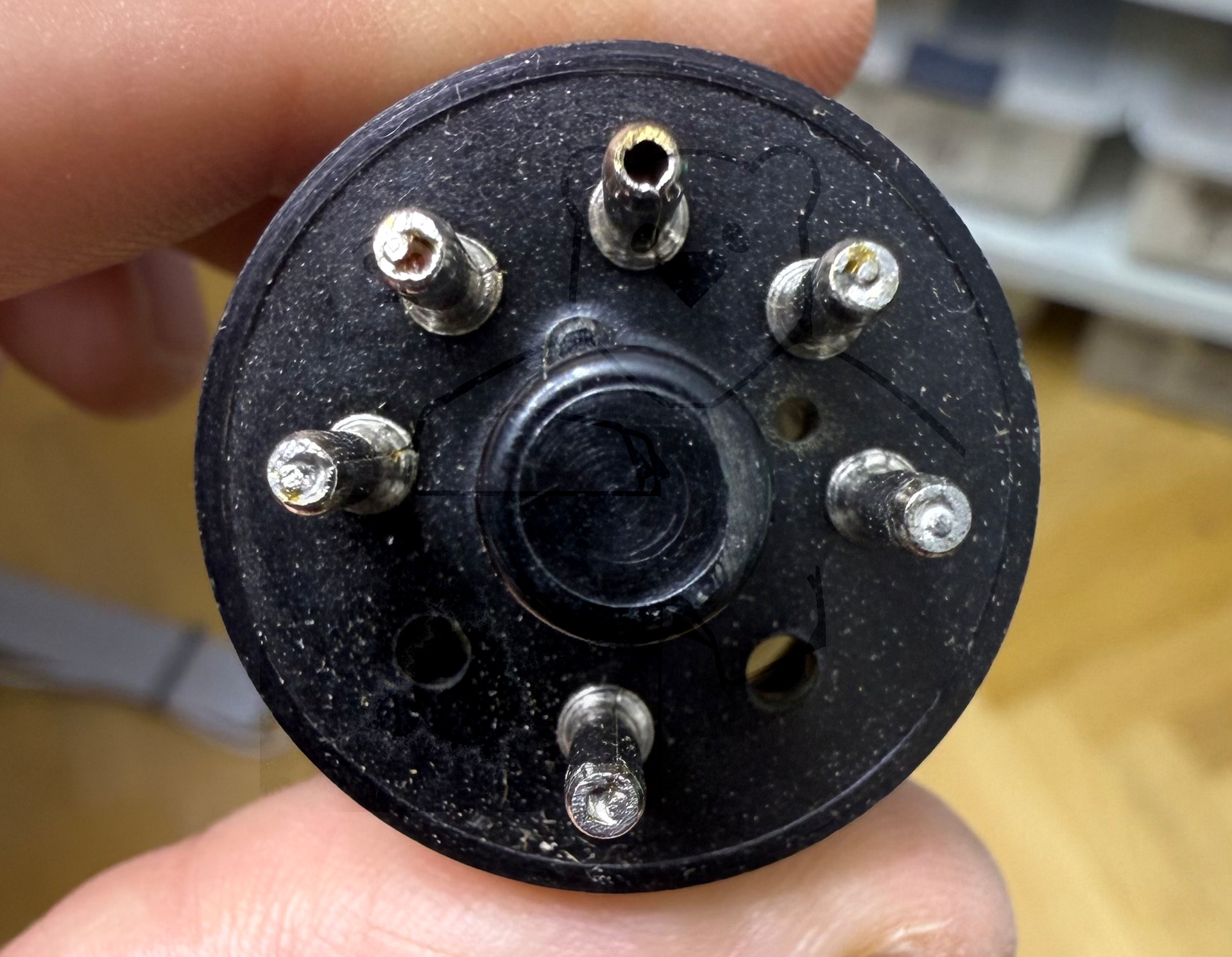

Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode	EU1 B6G
Serien Nummer
Verpackung	Originalverpackung, Keine Röhrennummer aufgedruckt
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S103a

🔎 Beschreibung der Systeme für die Röhre: 6X5G

	System 1
Kathode	8
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2	3
Leuchtschirm
Heizung	2, 7
Abschirmung	1
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 6X5G

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 6X5G
Datenblatt 6X5 Radiotron.pdf (152 kB)
Datenblatt 6X5 RCA Version 1.pdf (42 kB)
Datenblatt 6X5 RCA Version 2 [www.tubedata.info].pdf (121 kB)
Datenblatt 6X5 RFT.pdf (65 kB)
Datenblatt 6X5 Sylvania.pdf (1113 kB)
Datenblatt 6X5 Tung-Sol [www.tubedata.info].pdf (103 kB)
Datenblatt 6X5G Brimar [www.tubedata.info].pdf (54 kB)
Datenblatt 6X5GT General Electric.pdf (228 kB)
Datenblatt 6X5GT Hytron [www.tubedata.info].pdf (392 kB)
Datenblatt 6X5GT Tung-Sol [www.tubedata.info].pdf (199 kB)
Datenblatt 6X5WGT Raytheon.pdf (177 kB)
Datenblatt 6X5WGT Tung-Sol [www.tubedata.info].pdf (75 kB)
Pruefkarte 6X5 VT126 VT126A VT126B - Neuberger RPM370 Roehrenmessgeraet.pdf (263 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
