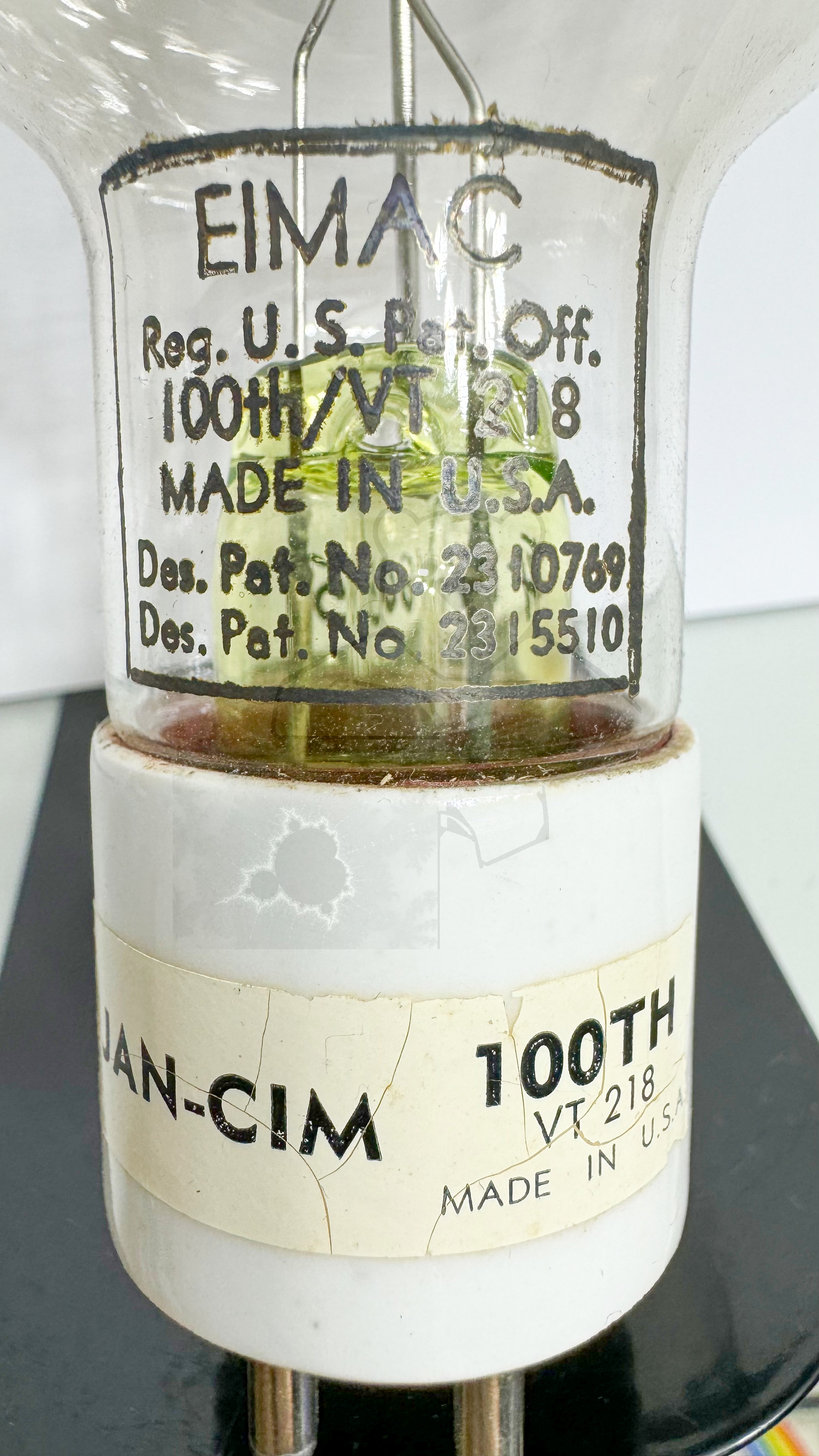

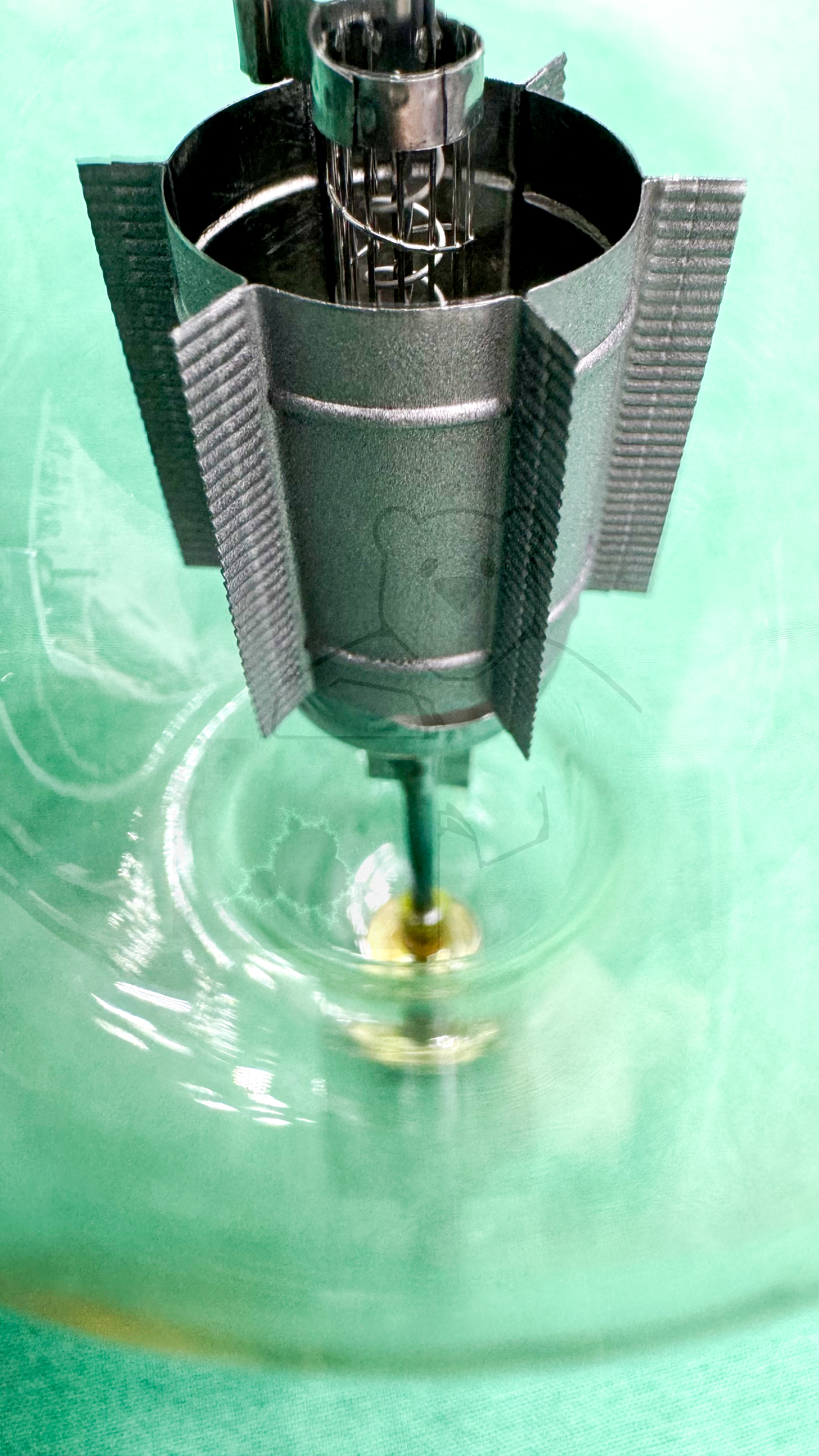

Daten und Bilder der Röhre: 100TH

🔎 Beschreibung der Röhre: 100TH Inventarnummer: 04436

Name	→ 100TH 📺 Mit Video
Vergleichsname	CV2552 TH100TH VT-218
Hersteller	→ Eimac
Heizspannung (Volt)	5
Heizstrom (Ampère)	6,3
Art der Heizung	Direkt

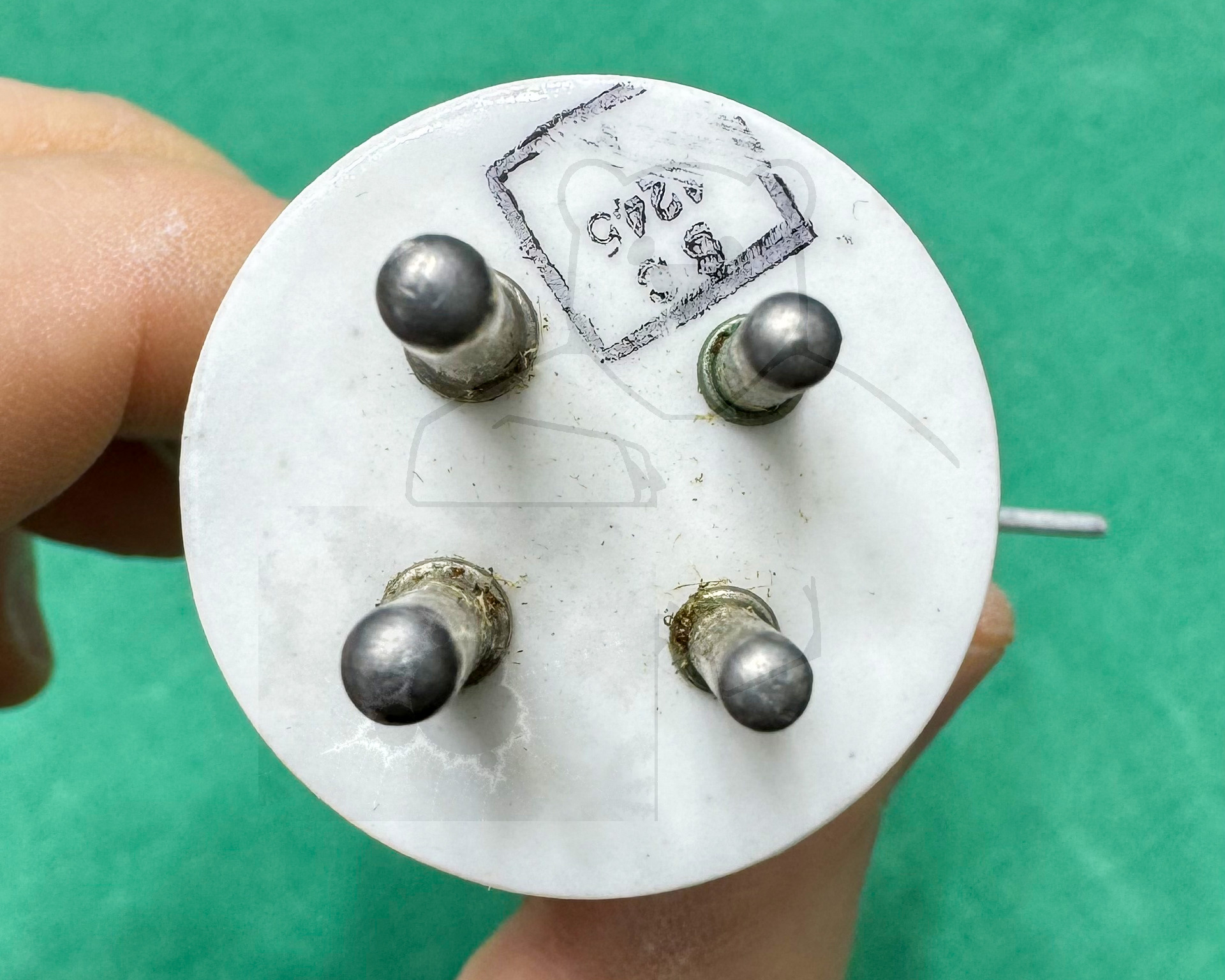

Röhren mit Sockel	→ Informationen zum Sockel: USA, Medium, 4pol. Bayonet → Liste aller Röhren mit: USA, Medium, 4pol. Bayonet
Informationen Röhrentyp

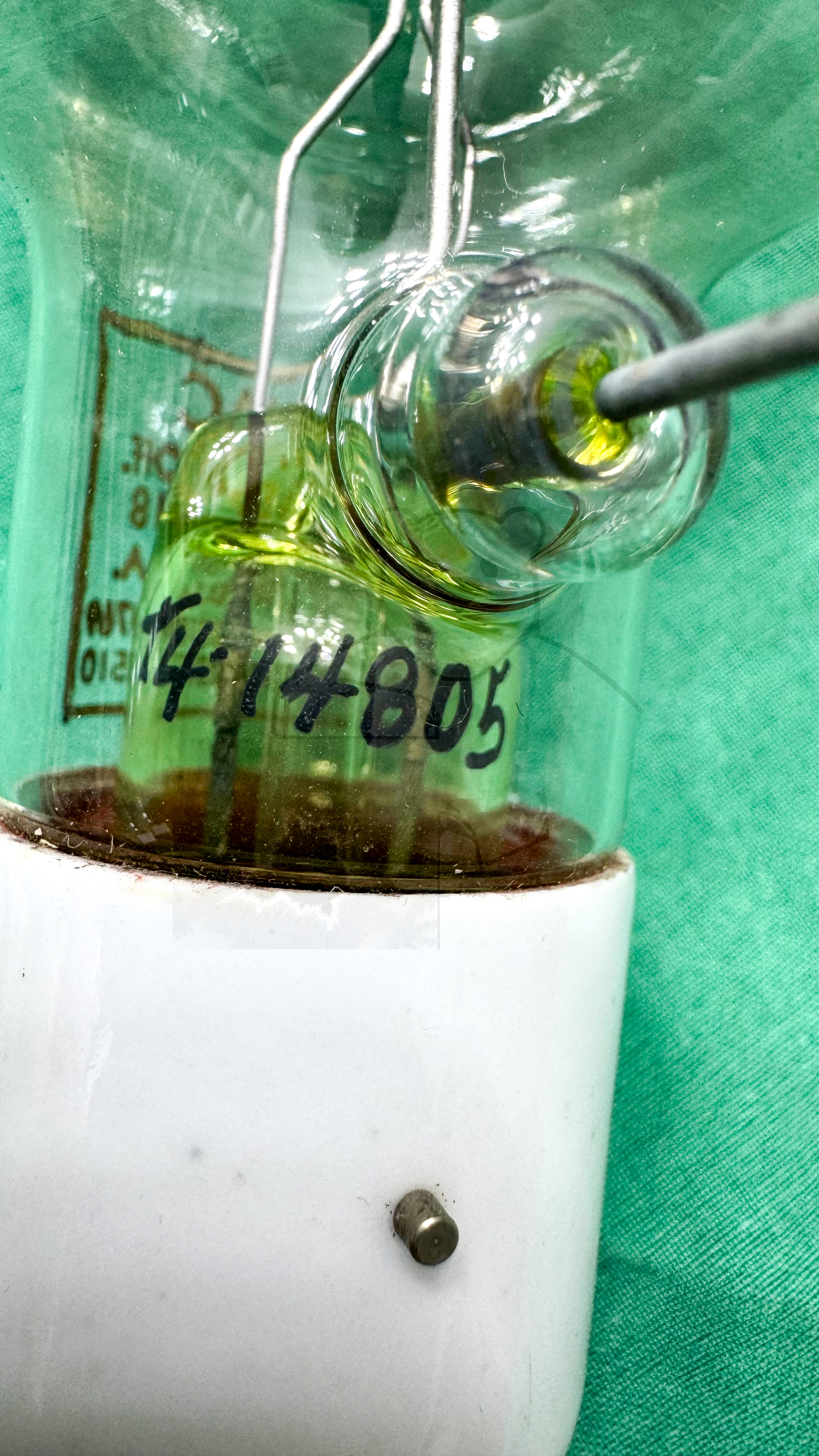

Informationen	BC4245 In der Röhre: T4-14805 Quetchfuss besteht aus Uranglas
Kenn Nummer
Ätz- Produktionscode
Serien Nummer	T4-14805
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L13a

🔎 Beschreibung der Systeme für die Röhre: 100TH

	System 1
Kathode	1

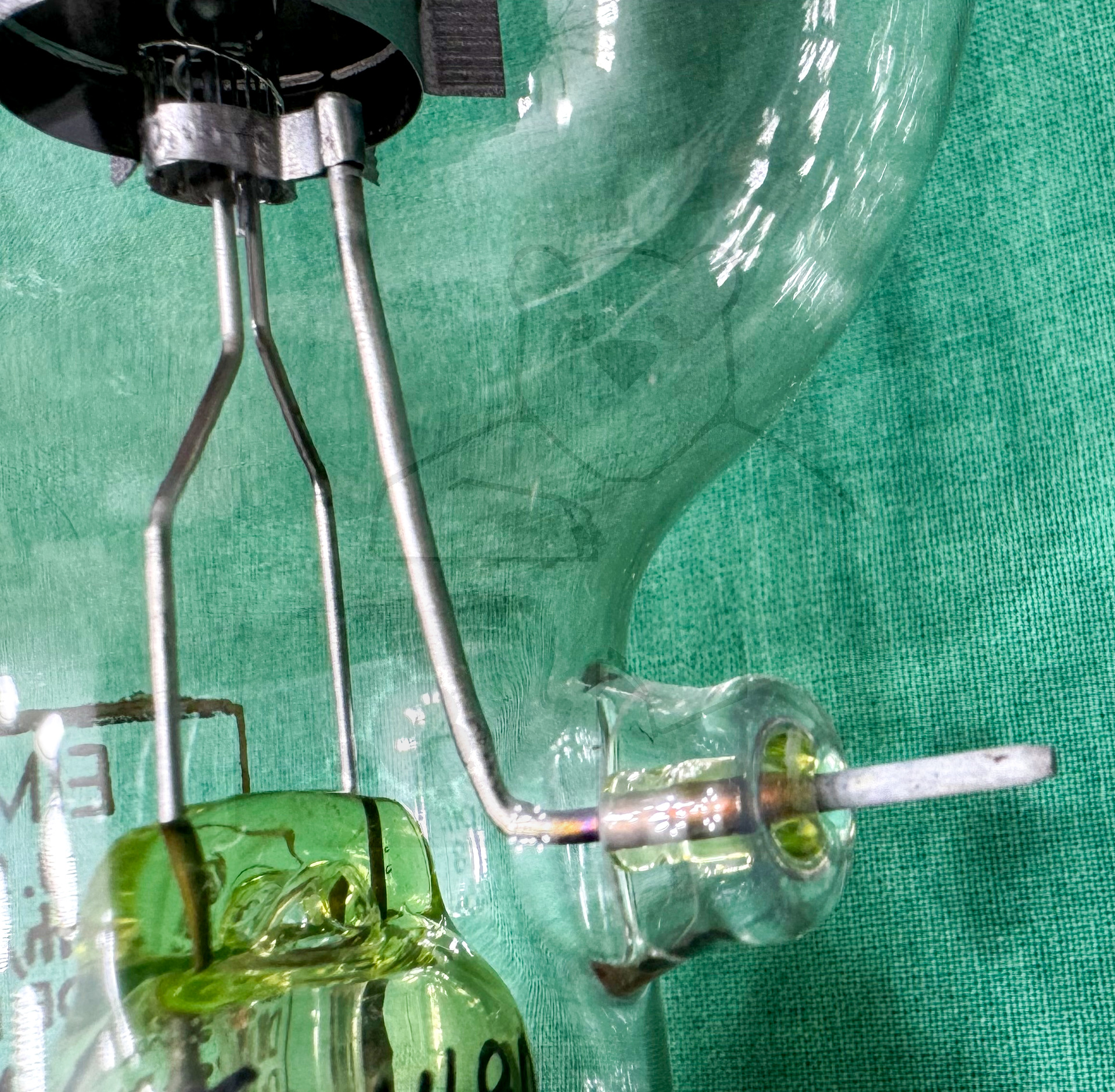

Gitter 1	Seitenanschluss
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

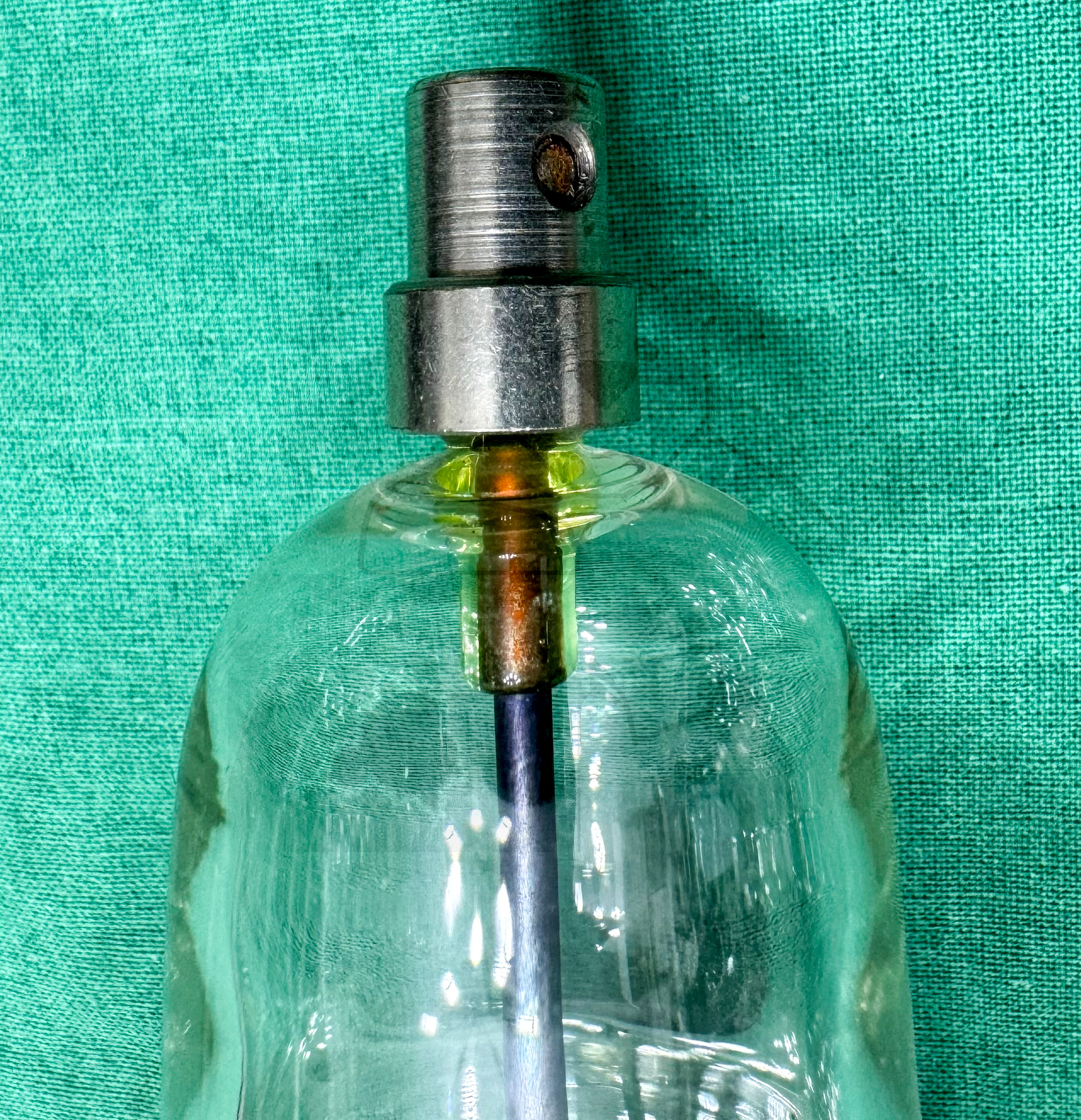

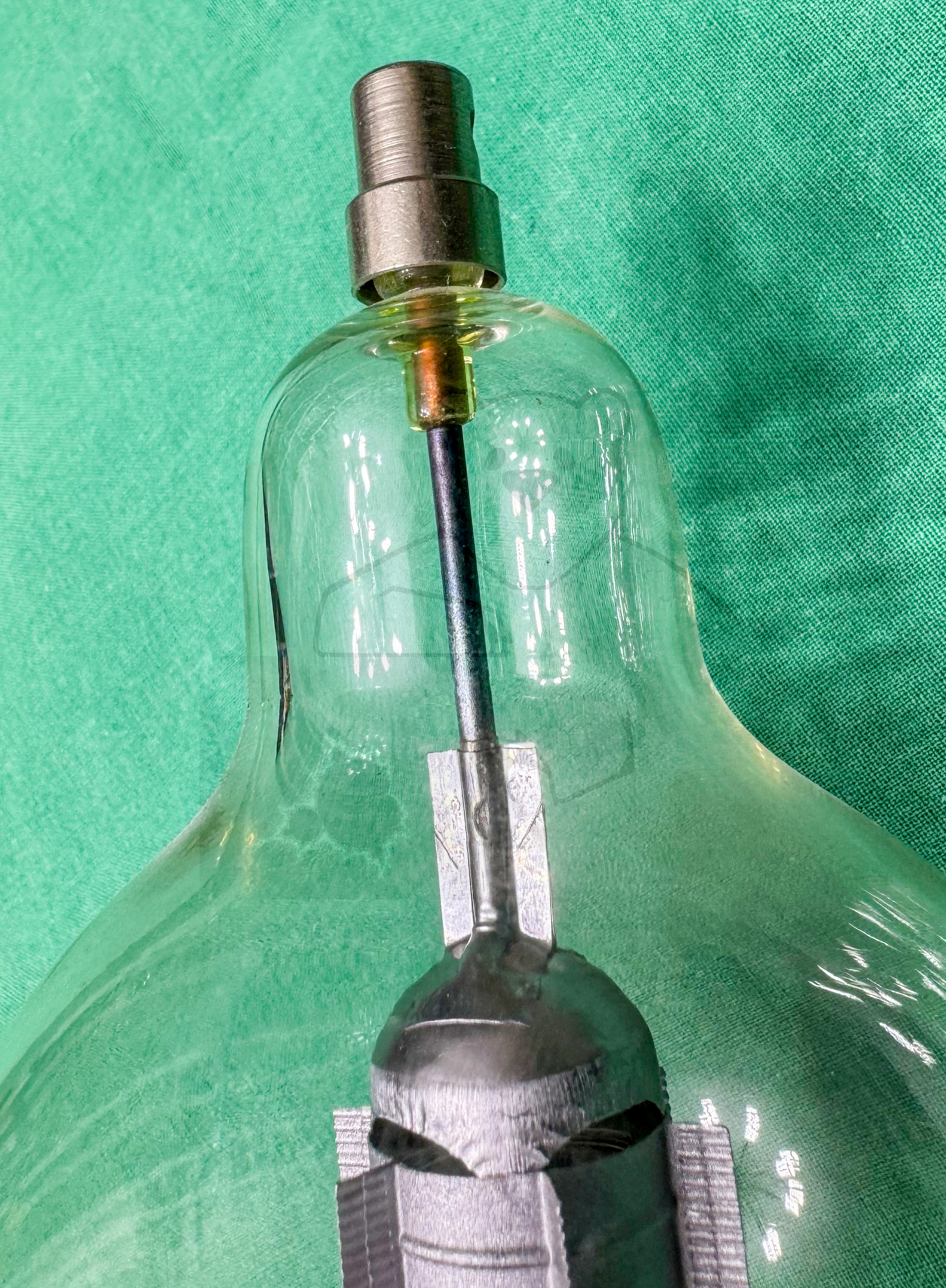

Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 4
Abschirmung
Funktion	→ Oszillator / Modulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

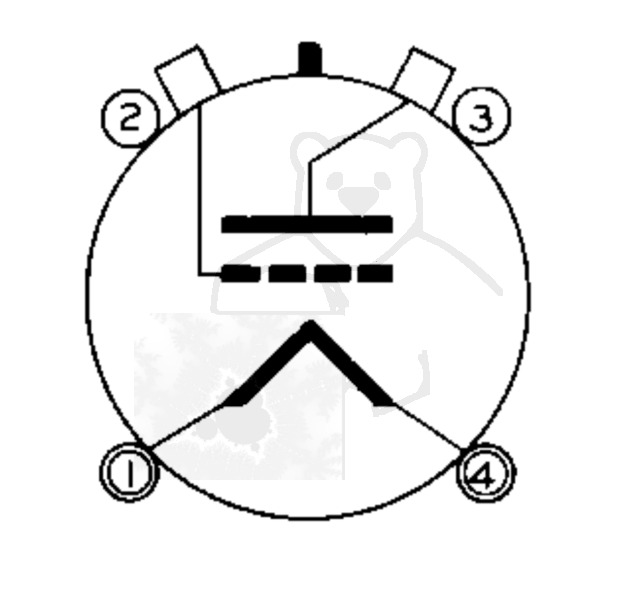

🔎 Sockelschaltung der 100TH

Bildquelle: Eimac Datenblatt

🔎 YouTube Video zu 100TH

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/vVO_sqCpDQs (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: 100TH
Datenblatt 100TH Eimac [www.tubedata.info].pdf (432 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
