đ Beschreibung der Röhre: Kenotron K8 Inventarnummer: 04410
| Name | â Kenotron K8 |
| Vergleichsname | |
| Hersteller | â Philips |
| Heizspannung (Volt) | 4 |
| Heizstrom (AmpĂšre) | 1 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Europa, 4pol. â Liste aller Röhren mit: Europa, 4pol. |
| Informationen Röhrentyp | |
| Informationen | âDiese Lampe darf nur in der Schweiz verkauft werden. Ăbertreten dieser Vorschrift wird gerichtlich verfolgt.â |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Originalverpackung, Passend zur Röhrennummer |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | L21a |
đ Beschreibung der Systeme fĂŒr die Röhre: Kenotron K8
| System 1 | |
| Kathode | 1 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | 4 |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | â Gleichrichter, Zweiweg, Hochvakuum |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der Kenotron K8
Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt
đ Bilder der Röhre: Kenotron K8
Röhre Kenotron K8 #4410 Bild 1
Röhre Kenotron K8 #4410 Bild 2
Röhre Kenotron K8 #4410 Bild 3
Röhre Kenotron K8 #4410 Bild 4

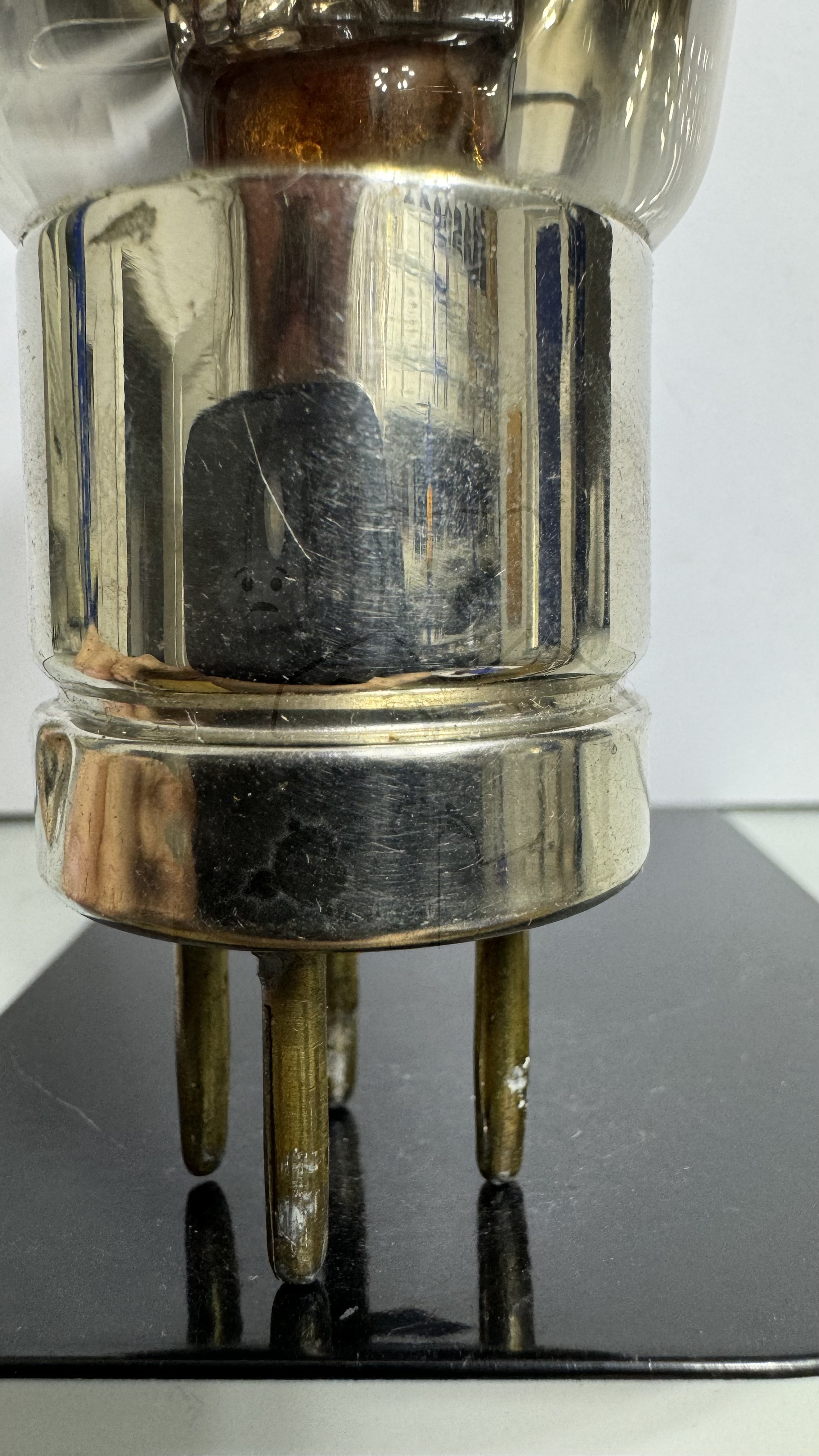

Röhre Kenotron K8 #4410 Bild 5
Röhre Kenotron K8 #4410 Bild 6
Röhre Kenotron K8 #4410 Bild 7
Röhre Kenotron K8 #4410 Bild 8
Röhre Kenotron K8 #4410 Bild 9
Röhre Kenotron K8 #4410 Verpackung Bild 1
Röhre Kenotron K8 #4410 Verpackung Bild 2
Röhre Kenotron K8 #4410 Verpackung Bild 3
Röhre Kenotron K8 #4410 Verpackung Bild 4
Röhre Kenotron K8 #4410 Verpackung Bild 5
