đ Beschreibung der Röhre: EF184 Inventarnummer: 04317
| Name | â EF184 |
| Vergleichsname | â 6EJ7 |
| Hersteller | â Adzam |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | JB8 Y1H5 |
| Serien Nummer | |
| Verpackung | Originalverpackung, Keine Röhrennummer aufgedruckt |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S12 |
đ Beschreibung der Systeme fĂŒr die Röhre: EF184
| System 1 | |
| Kathode | 1, 3 |
| Gitter 1 | 2 |
| Gitter 2 | 8 |
| Gitter 3 | 9 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 7 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | 6 |
| Funktion | â Bildsignal, Verstaerker |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EF184
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: EF184
Datenblatt EF184 Mazda Belvu [www.tubedata.info].pdf (468 kB)
Datenblatt EF184 Philips Version 1 [www.tubedata.info].pdf (587 kB)
Datenblatt EF184 Philips Version 2 [www.tubedata.info].pdf (216 kB)
Datenblatt EF184 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (1779 kB)
Pruefkarte EF184 - Funke W19 Roehrenpruefer.pdf (160 kB)
Pruefkarte EF184 - Neuberger RPM370 Roehrenmessgeraet.pdf (203 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EF184

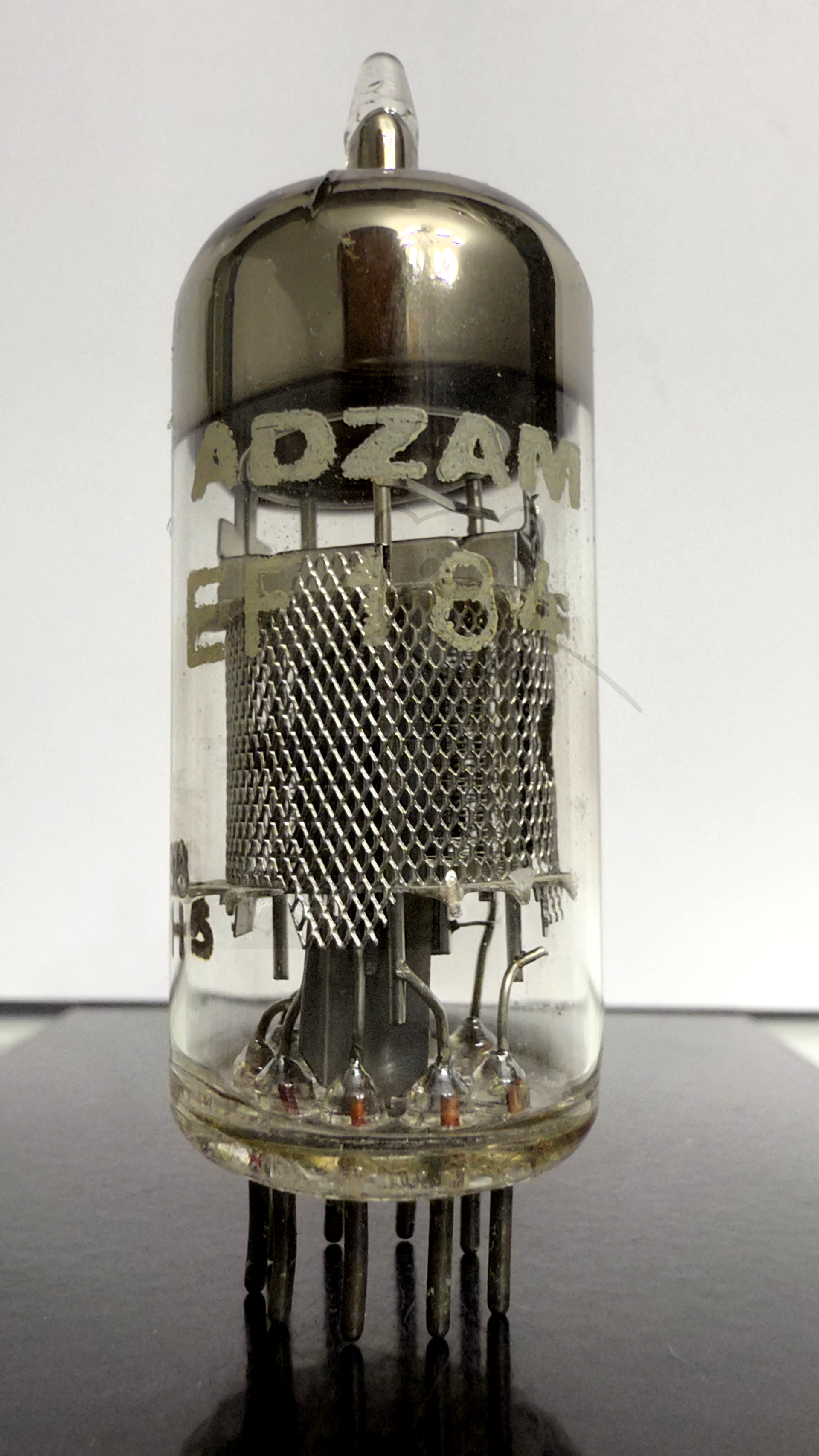

Röhre EF184 #4317 Bild 1
