Daten und Bilder der Röhre: 90CG

🔎 Beschreibung der Röhre: 90CG Inventarnummer: 04256

Name	→ 90CG
Vergleichsname	CV2133
Hersteller	→ Philips
Heizspannung (Volt)
Heizstrom (Ampère)
Art der Heizung	Kaltkathode
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Informationen Röhrentyp	Die Gasgefüllte Fotozelle 90CG mit einer Kathode mit Silberoxid Überzug. Der Fotoaktive Bereich ist mit Cäsium überzogen. Die Fotozelle ist für eine Empfindlichkeit im Bereich Rot bis Infrarot ausgelegt.
Informationen
Kenn Nummer

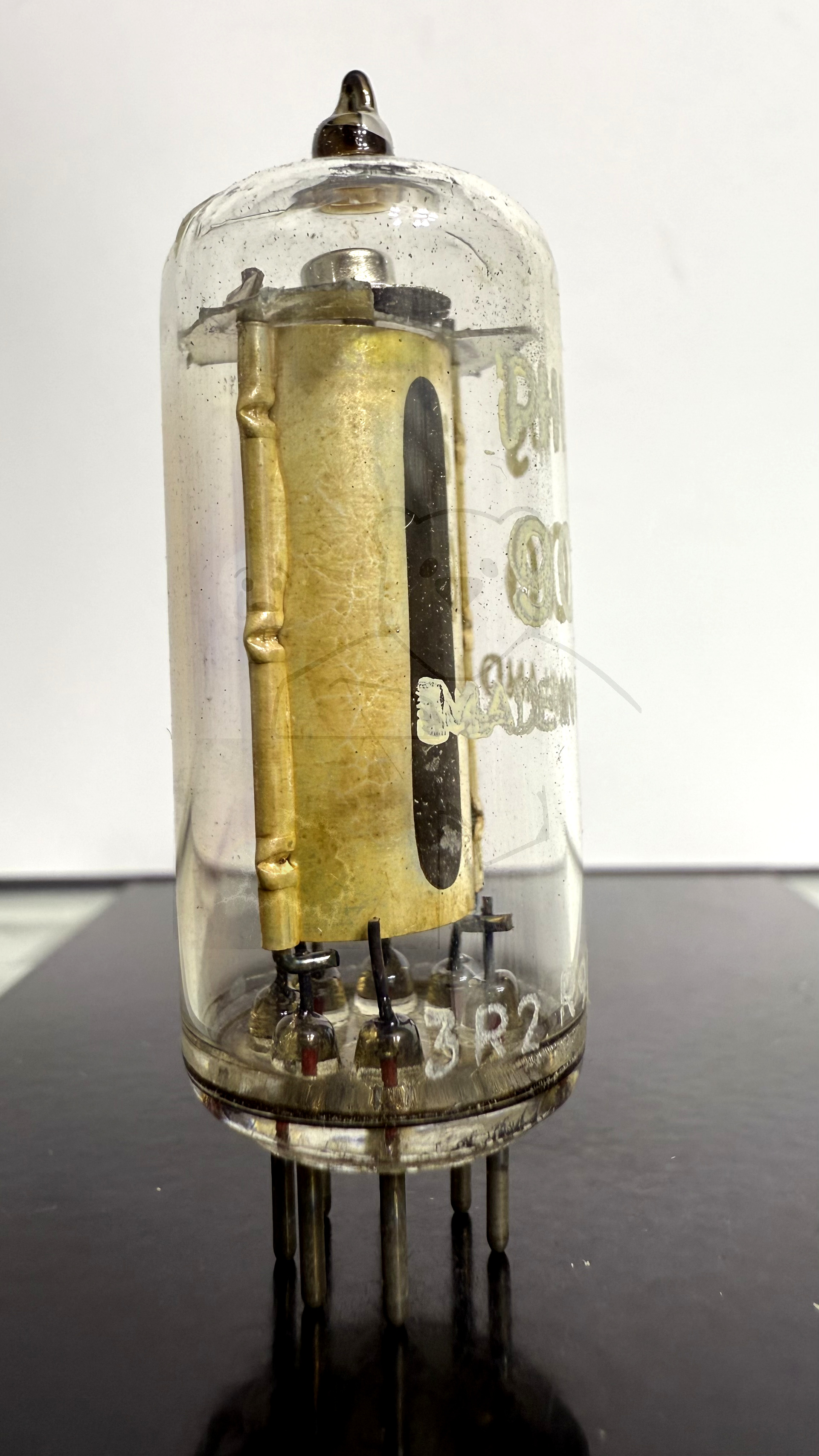

Ätz- Produktionscode	3R2 R9C
Serien Nummer

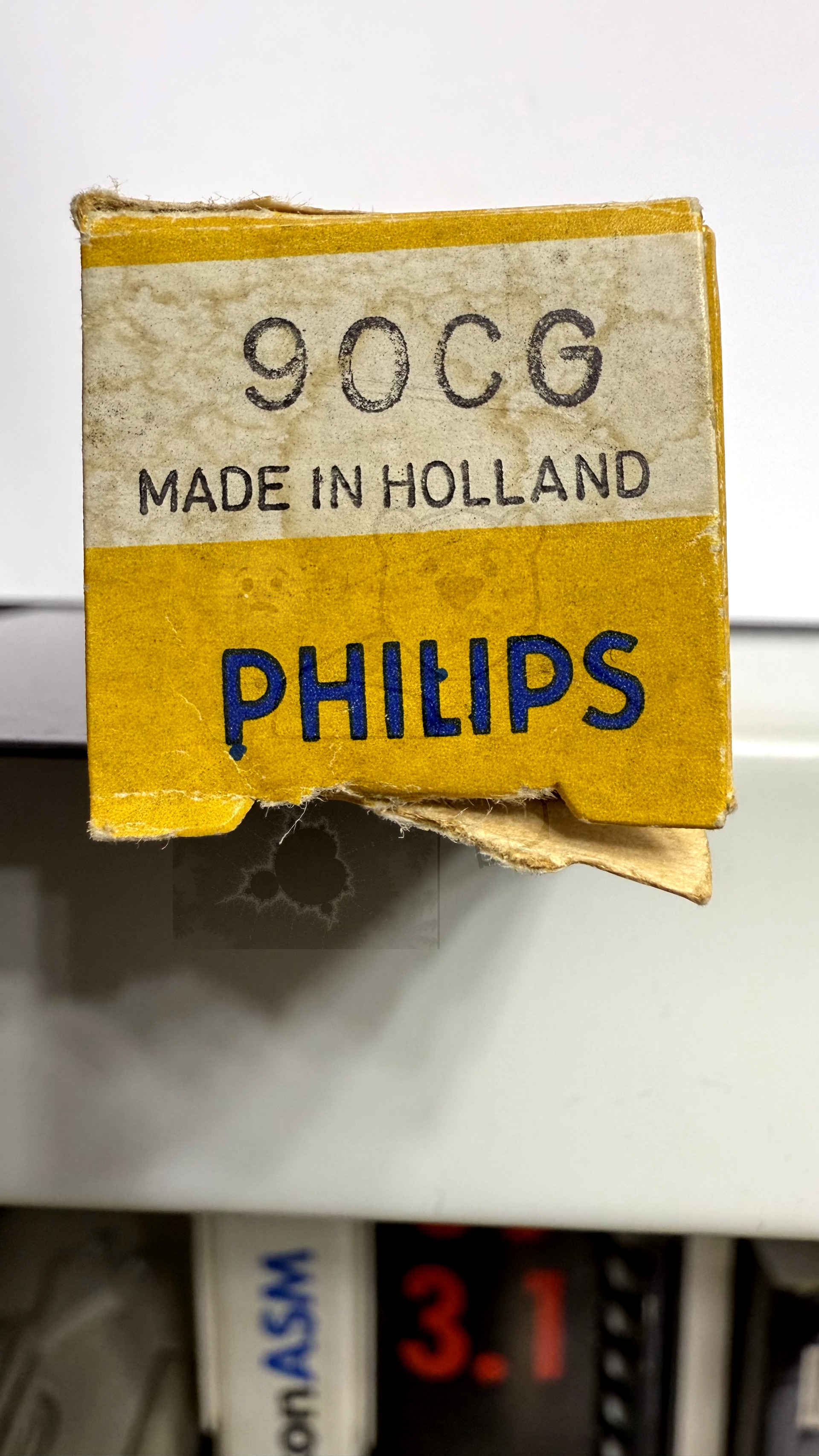

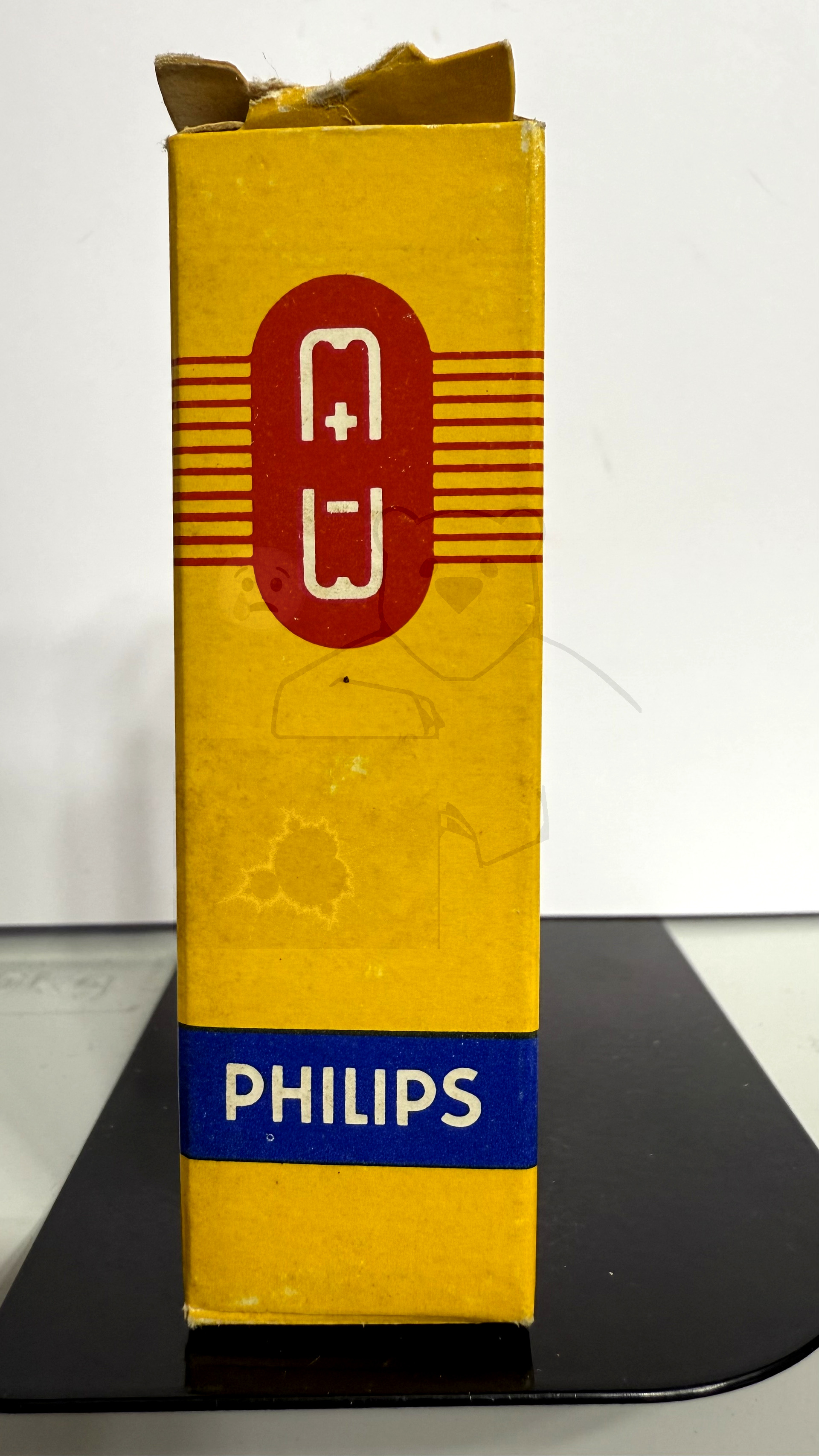

Verpackung	Originalverpackung, Keine Röhrennummer aufgedruckt
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S12

🔎 Beschreibung der Systeme für die Röhre: 90CG

	System 1
Kathode	2, 6
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	4
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Fotozelle

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 90CG

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: 90CG
Datenblatt 90CG Philips.pdf (396 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
