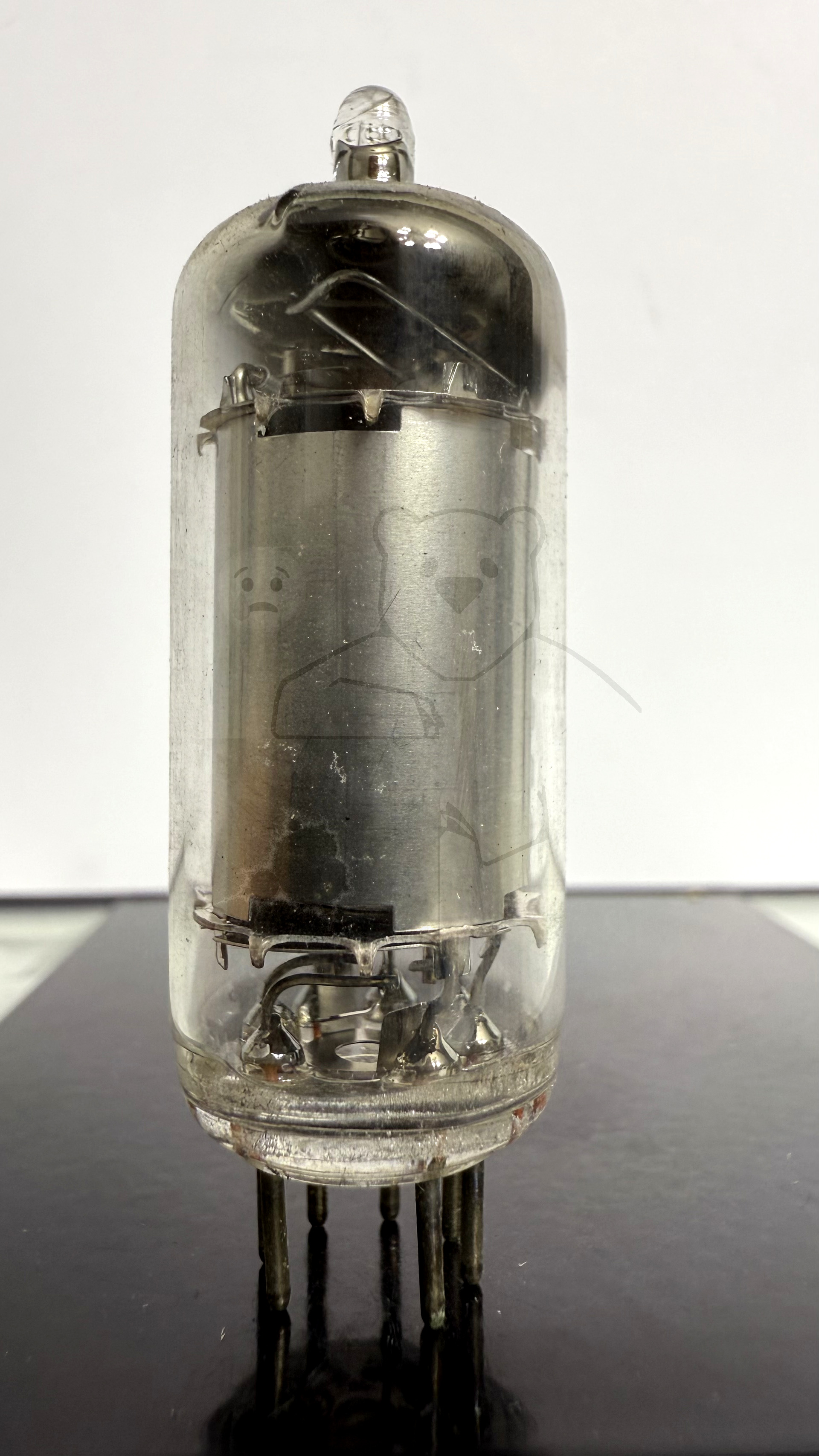

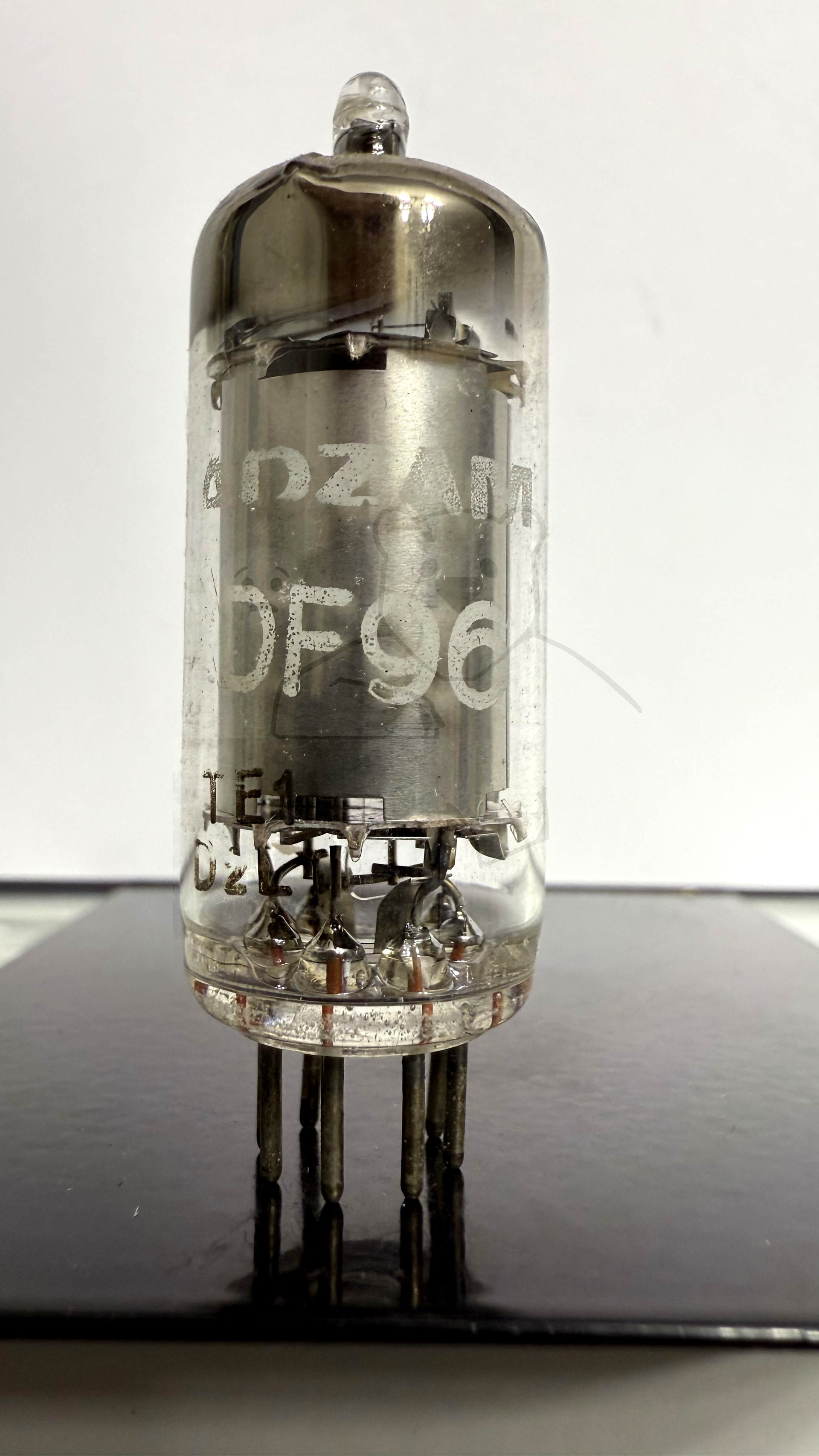

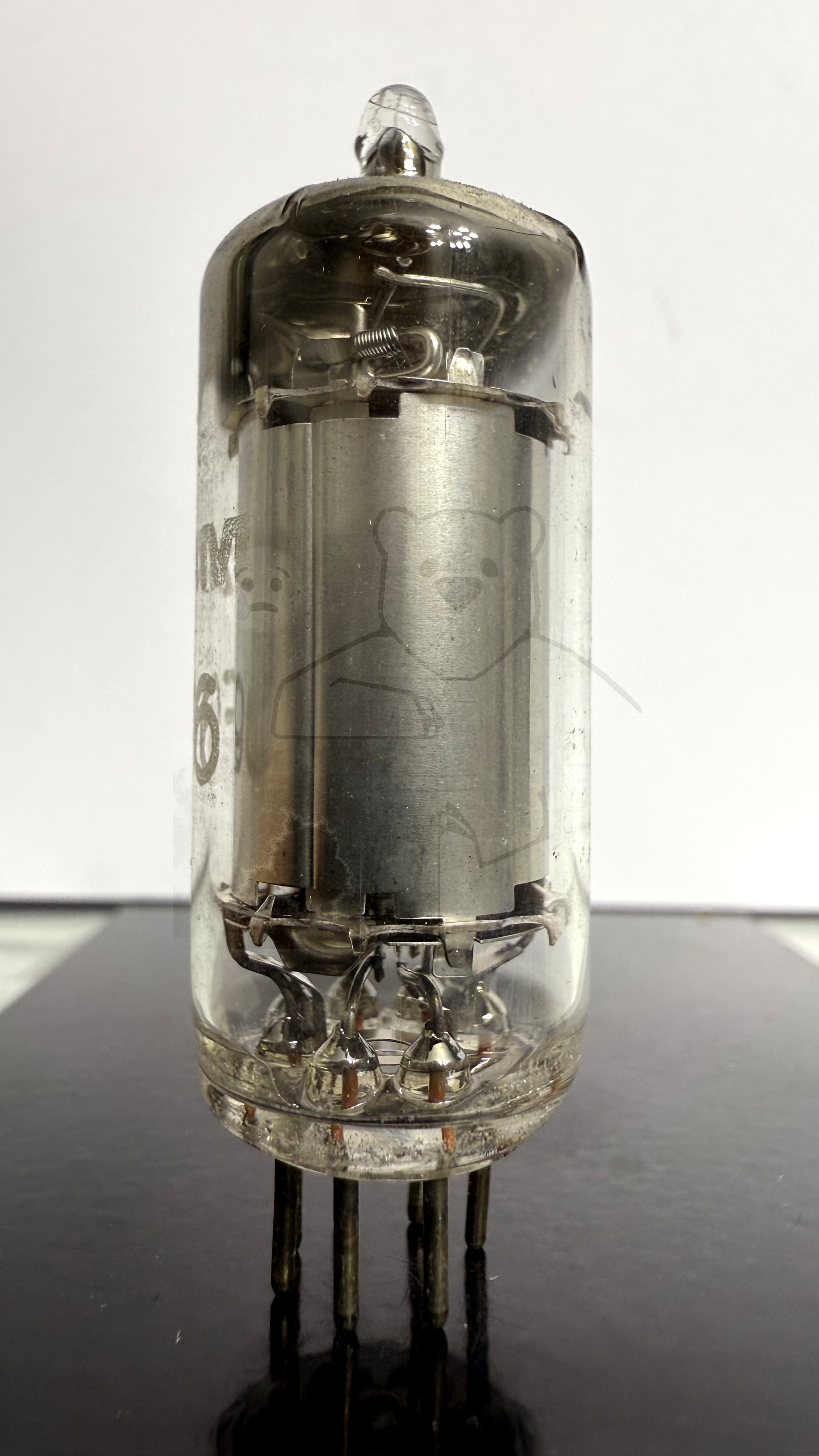

Daten und Bilder der Röhre: DF96

🔎 Beschreibung der Röhre: DF96 Inventarnummer: 04140

Name	→ DF96
Vergleichsname	1AJ4
Hersteller	→ Adzam
Heizspannung (Volt)	1,4
Heizstrom (Ampère)	0,025
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode	TE1 D2L1
Serien Nummer

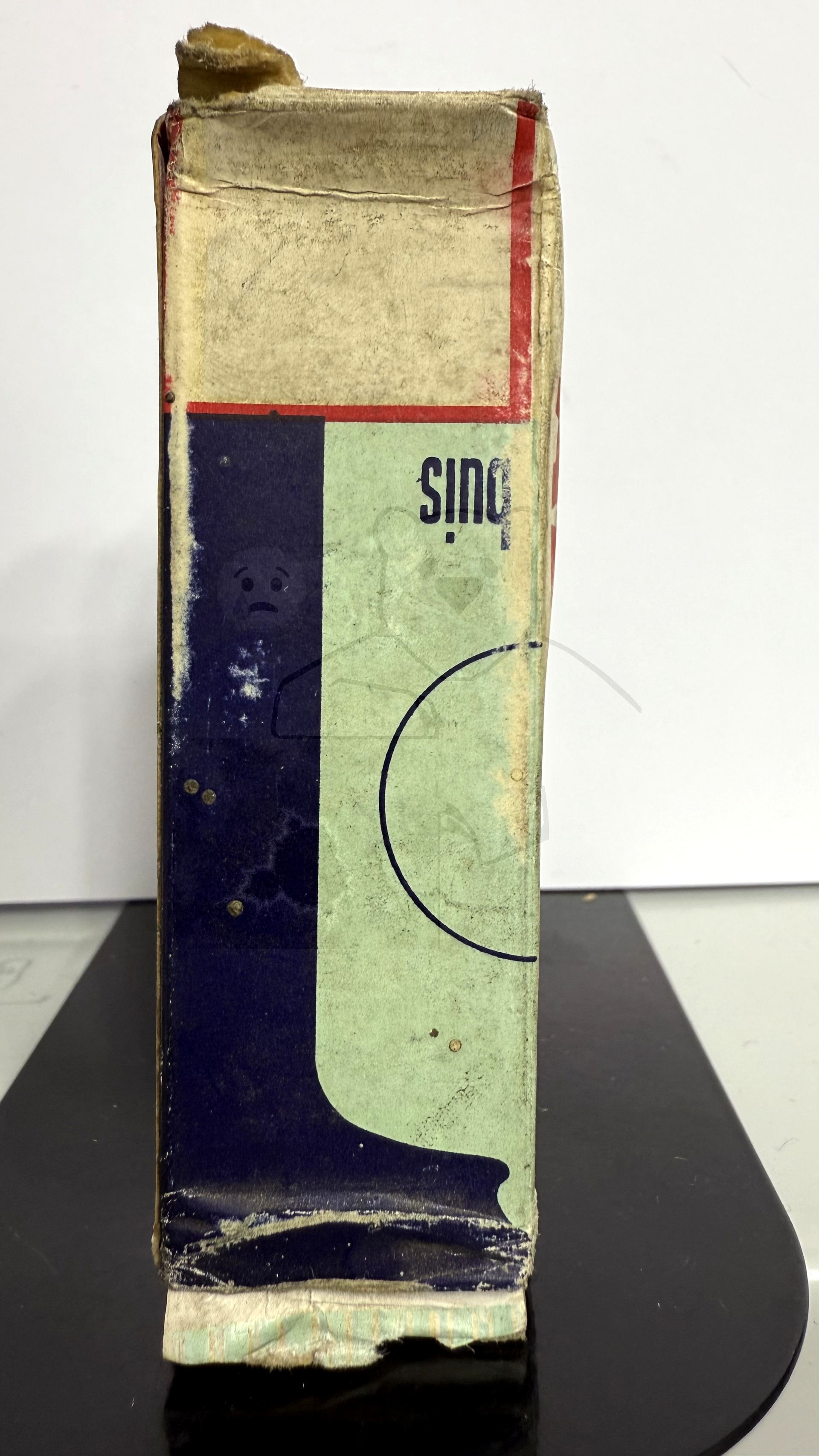

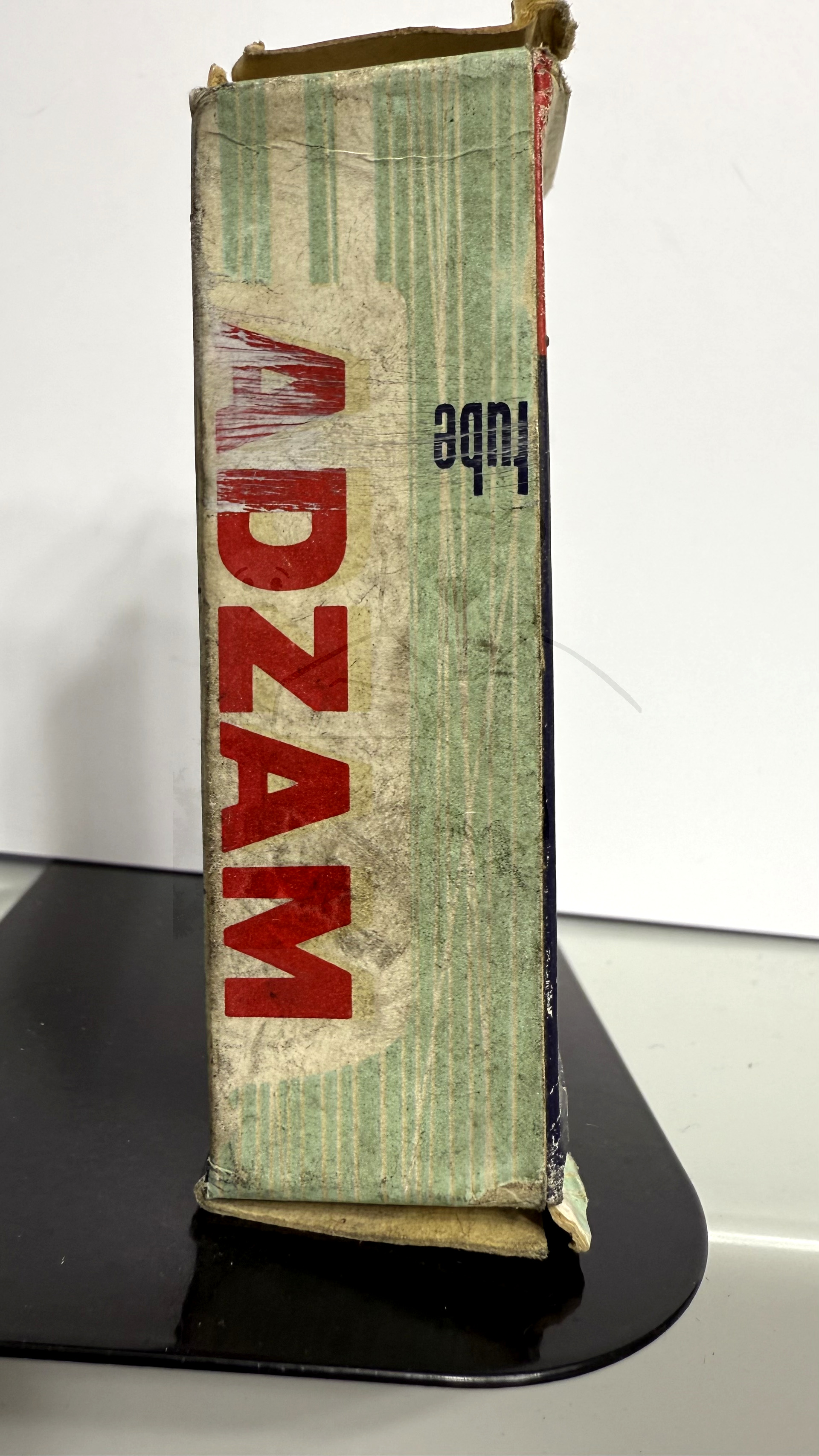

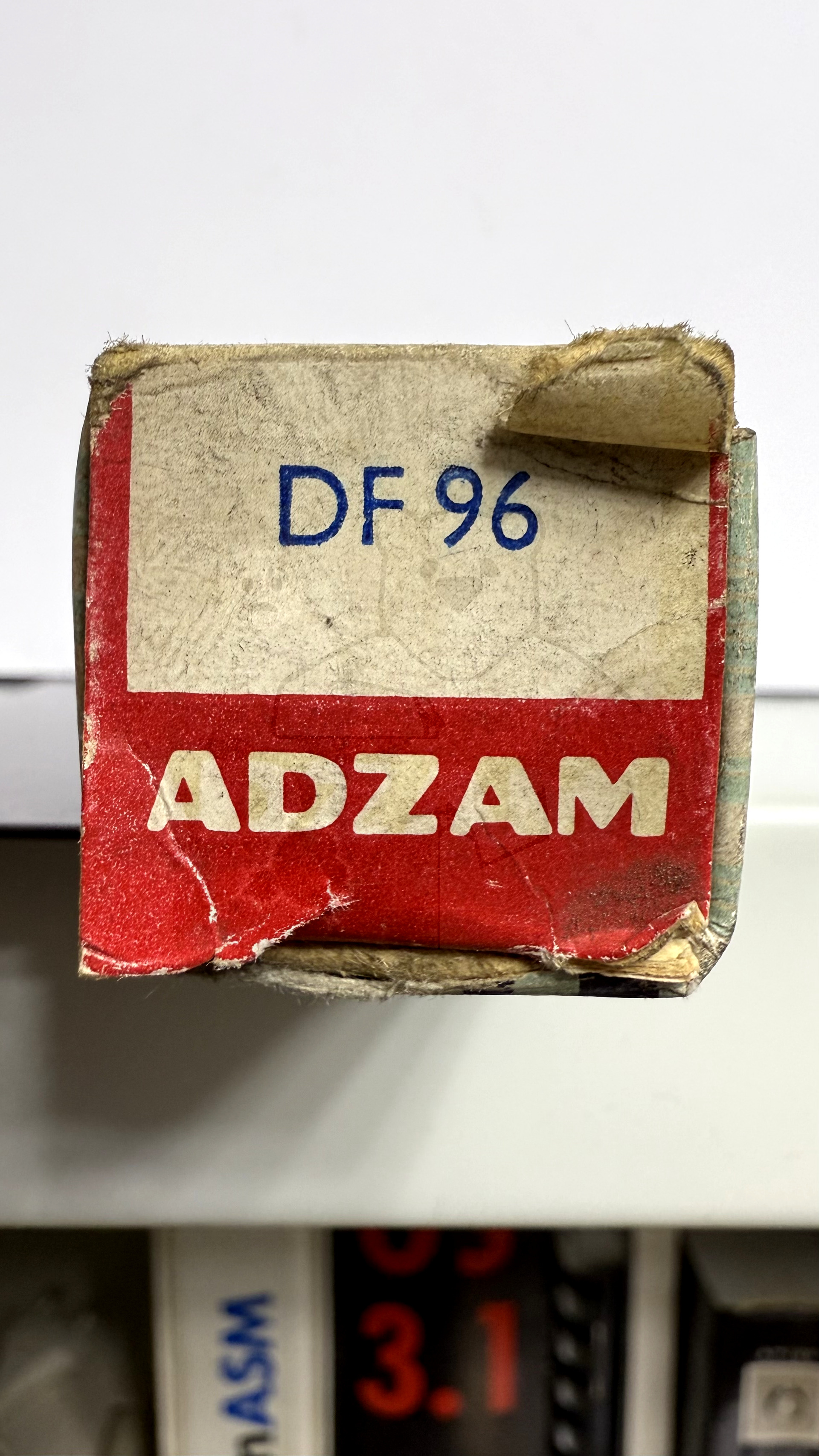

Verpackung	Originalverpackung, Keine Röhrennummer aufgedruckt
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S10

🔎 Beschreibung der Systeme für die Röhre: DF96

	System 1
Kathode	1, 5
Gitter 1	6
Gitter 2	3
Gitter 3	1, 5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 7
Abschirmung	1
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der DF96

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: DF96
Datenblatt DF96 Mazda Belvu [www.tubedata.info].pdf (366 kB)
Datenblatt DF96 Mullard [www.tubedata.info].pdf (44 kB)
Datenblatt DF96 Philips [www.tubedata.info].pdf (513 kB)
Datenblatt DF96 RFT Version 1.pdf (68 kB)
Datenblatt DF96 RFT Version 2 [www.tubedata.info].pdf (1913 kB)
Datenblatt DF96 Telefunken Handbuch der Rundfunk Roehren Band 1.pdf (2779 kB)
Pruefkarte DF96 1AF4 - Funke W19 Roehrenpruefer.pdf (166 kB)
Pruefkarte DF96 1AF4 1AJ4 - Neuberger RPM370 Roehrenmessgeraet.pdf (206 kB)
