Daten und Bilder der Röhre: 6100

🔎 Beschreibung der Röhre: 6100 Inventarnummer: 04128

Name	→ 6100
Vergleichsname	6C4WA
Hersteller	→ Sylvania
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,15
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

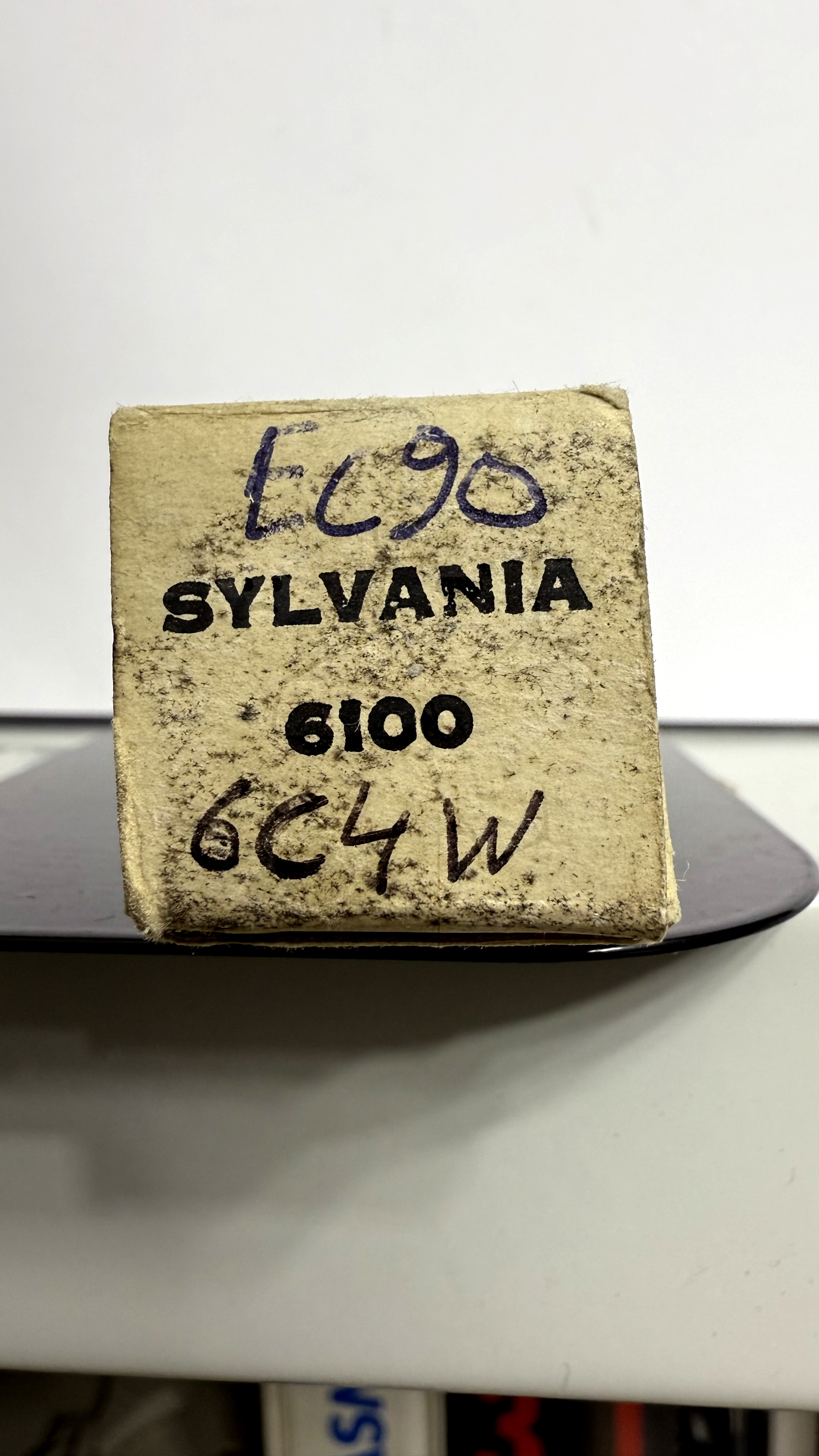

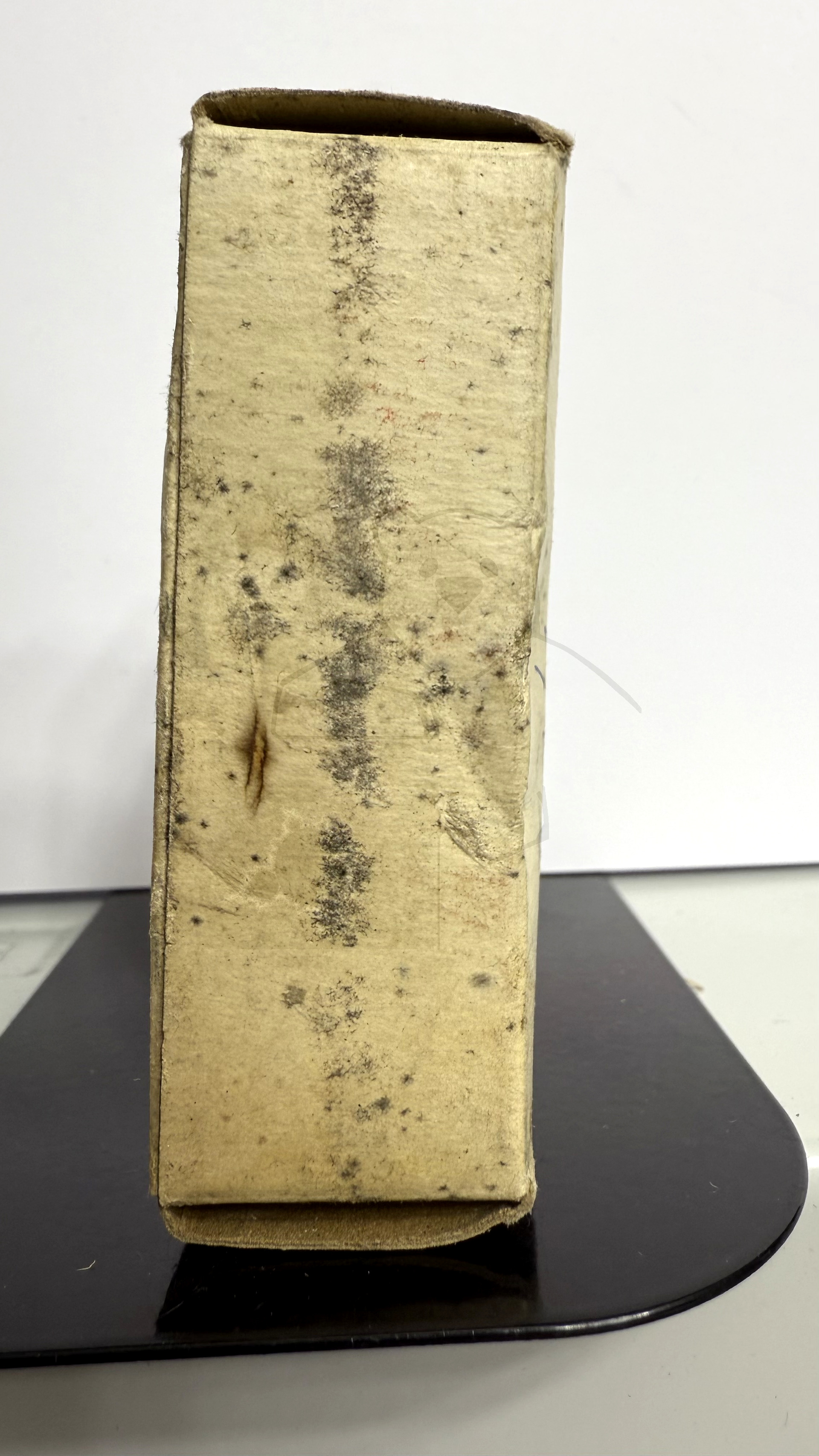

Verpackung	Originalverpackung, Keine Röhrennummer aufgedruckt
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S10

🔎 Beschreibung der Systeme für die Röhre: 6100

	System 1
Kathode	7
Gitter 1	6
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1, 5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 6100

Bildquelle: Raytheon Datenblatt

🔎 Datenblätter zur Röhre: 6100
Datenblatt 6100 [www.tubedata.info].pdf (67 kB)
Datenblatt 6100 Raytheon [www.tubedata.info].pdf (708 kB)
