🔎 Beschreibung der Röhre: EL84 Inventarnummer: 04105
| Name | → EL84 📺 Mit Video |
| Vergleichsname | → 6BQ5 6BQ5B 6П14П 7189 |
| Hersteller | → Tungsram |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,76 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | o2 |
| Kenn Nummer | 636 |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S10 |
🔎 Beschreibung der Systeme für die Röhre: EL84
| System 1 | |
| Kathode | 3 |
| Gitter 1 | 2 |
| Gitter 2 | 9 |
| Gitter 3 | 3 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 7 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | → Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der EL84
Bildquelle: Telefunken Datenblatt
🔎 YouTube Video zu EL84
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/pIzCJsljgzc (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: EL84
Datenblatt EL84 Ei [www.tubedata.info].pdf (627 kB)
Datenblatt EL84 JJ Electric [www.tubedata.info].pdf (178 kB)
Datenblatt EL84 La Radiotechnique [www.tubedata.info].pdf (81 kB)
Datenblatt EL84 Lamina [www.tubedata.info].pdf (3371 kB)
Datenblatt EL84 Mazda Belvu [www.tubedata.info].pdf (766 kB)
Datenblatt EL84 Mullard [www.tubedata.info].pdf (821 kB)
Datenblatt EL84 Philips Version 1.pdf (537 kB)
Datenblatt EL84 Philips Version 2 [www.tubedata.info].pdf (391 kB)
Datenblatt EL84 Telefunken Handbuch der Rundfunk Röhren Band 2.pdf (6055 kB)
Datenblatt EL84 Telefunken.pdf (268 kB)
Datenblatt EL84F Mazda Belvu [www.tubedata.info].pdf (51 kB)
Pruefkarte EL84 6BQ5 - Funke W19 Roehrenpruefer.pdf (151 kB)
Pruefkarte EL84 6BQ5 - Neuberger RPM370 Roehrenmessgeraet.pdf (225 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: EL84

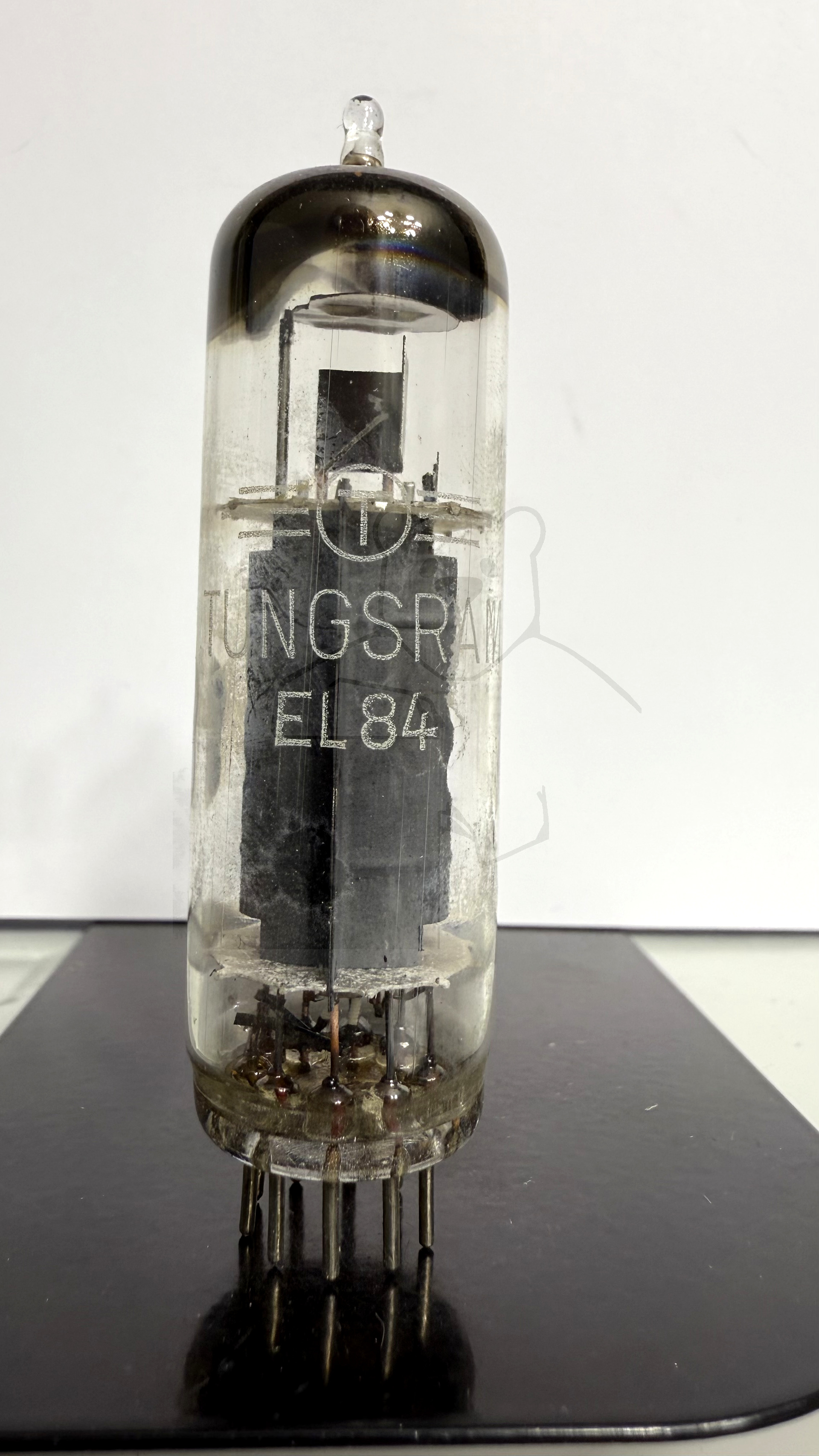

Röhre EL84 #4105 Bild 1
