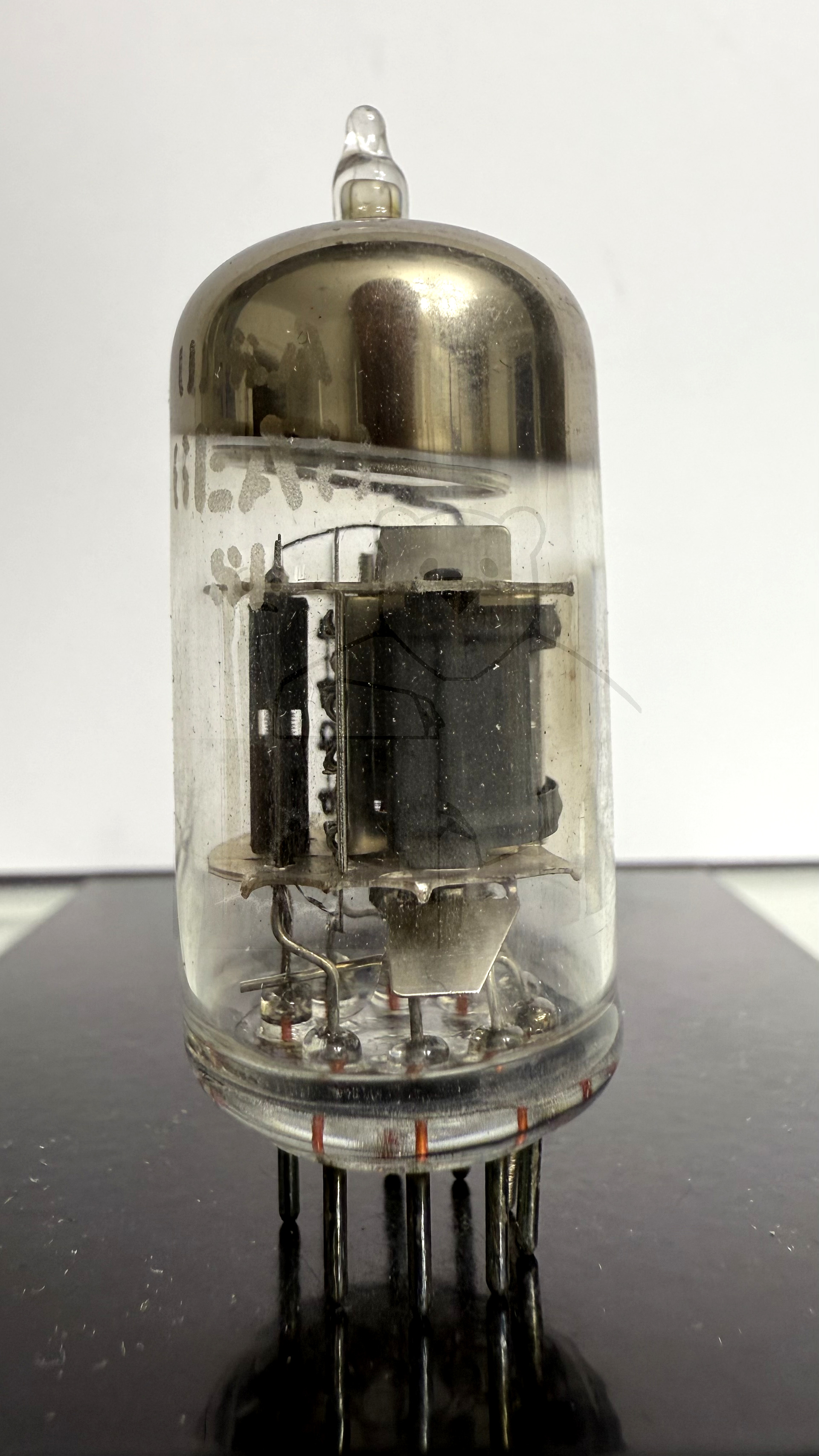

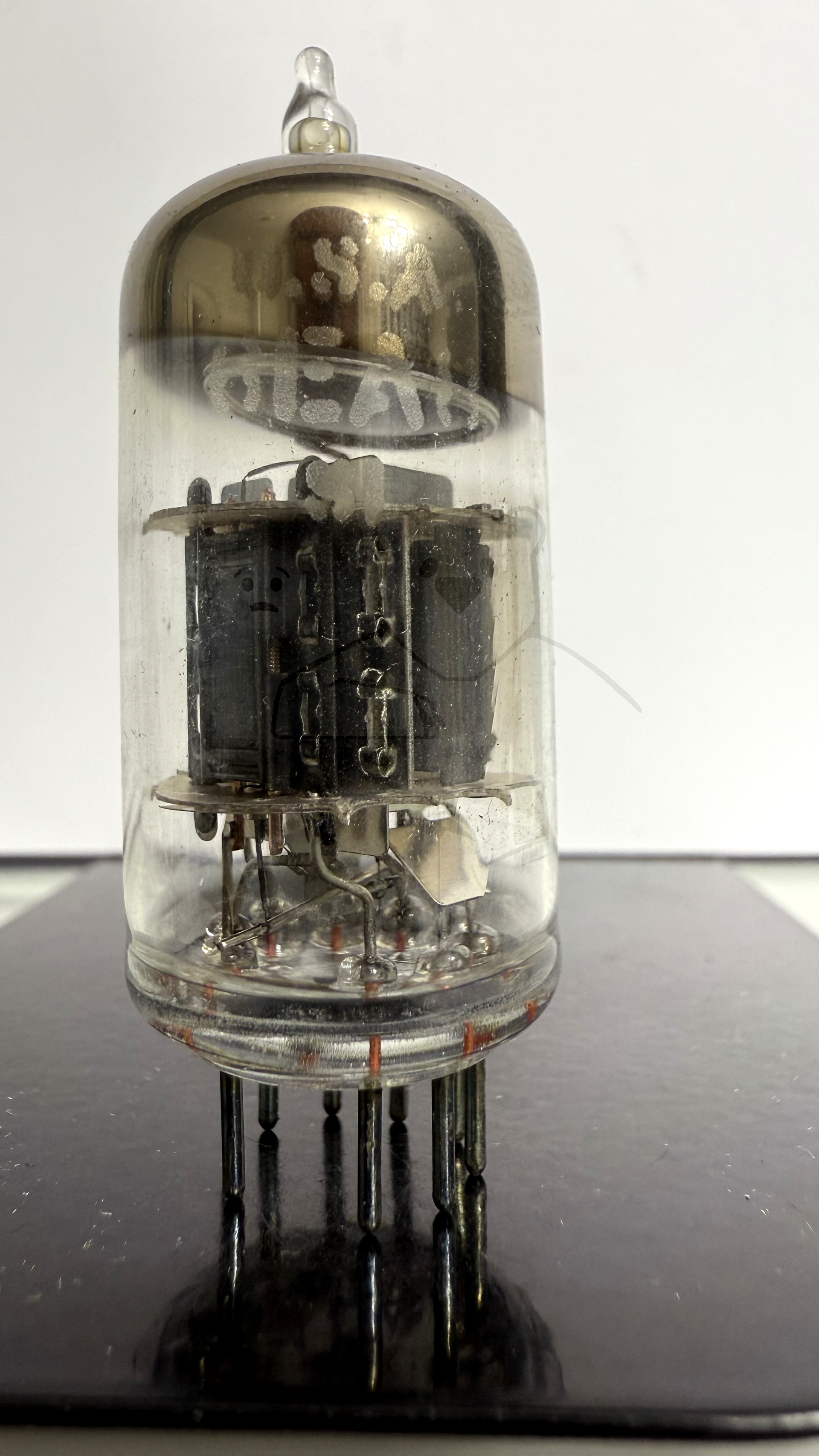

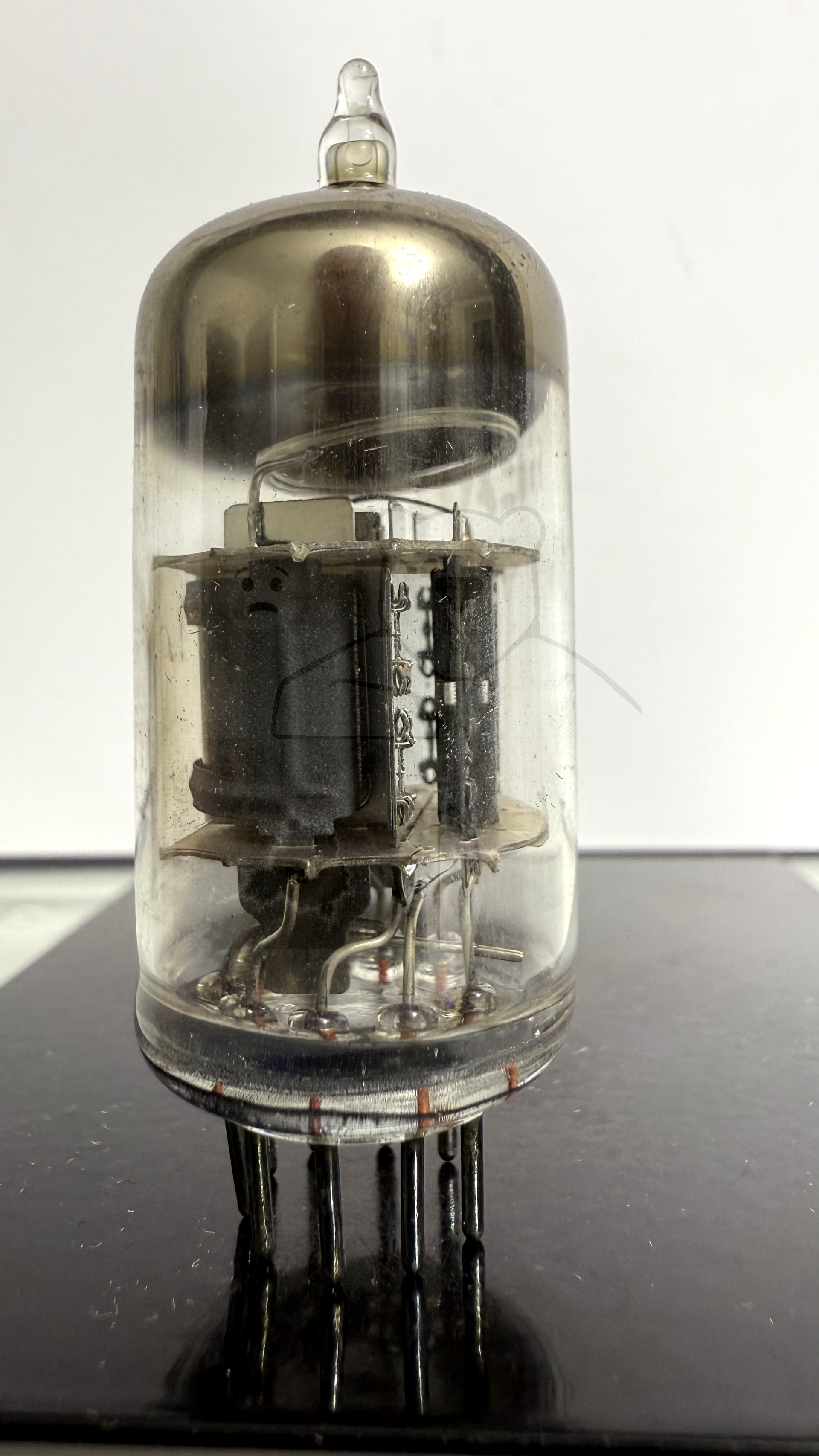

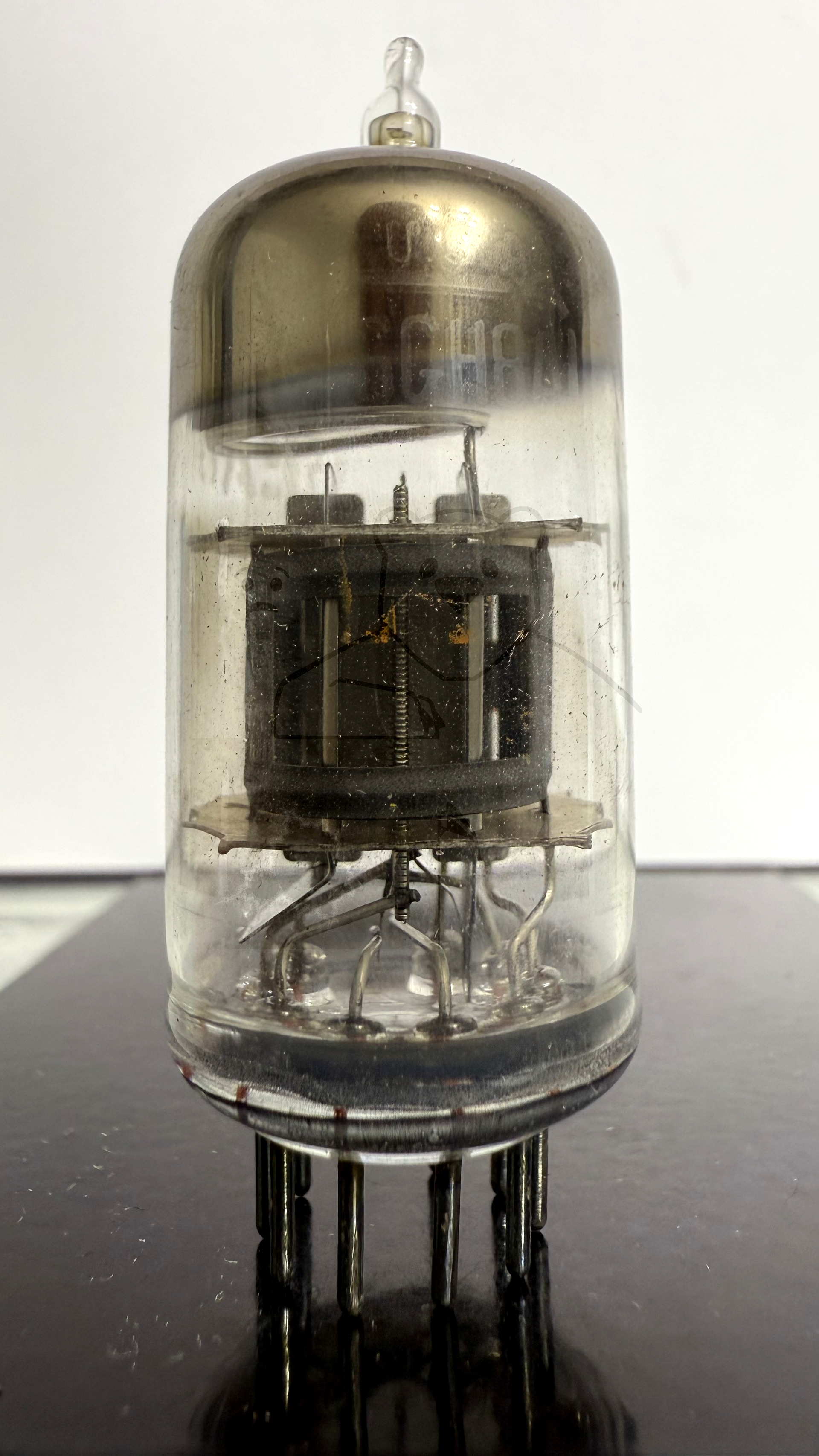

Daten und Bilder der Röhre: 6EA8

🔎 Beschreibung der Röhre: 6EA8 Inventarnummer: 04068

Name	→ 6EA8
Vergleichsname
Hersteller	→ RCA
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,45
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Originalverpackung, Keine Röhrennummer aufgedruckt
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S9

🔎 Beschreibung der Systeme für die Röhre: 6EA8

	System 1	System 2
Kathode	8	7
Gitter 1	9	2
Gitter 2		3
Gitter 3		7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1	6
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	7	7
Funktion	→ Oszillator	→ Mischroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 6EA8

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 6EA8
Datenblatt 6EA8 General Electric.pdf (783 kB)
Datenblatt 6EA8 RCA [www.tubedata.info].pdf (422 kB)
Datenblatt 6EA8 Tung-Sol [www.tubedata.info].pdf (238 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
