Daten und Bilder der Röhre: 6BH6

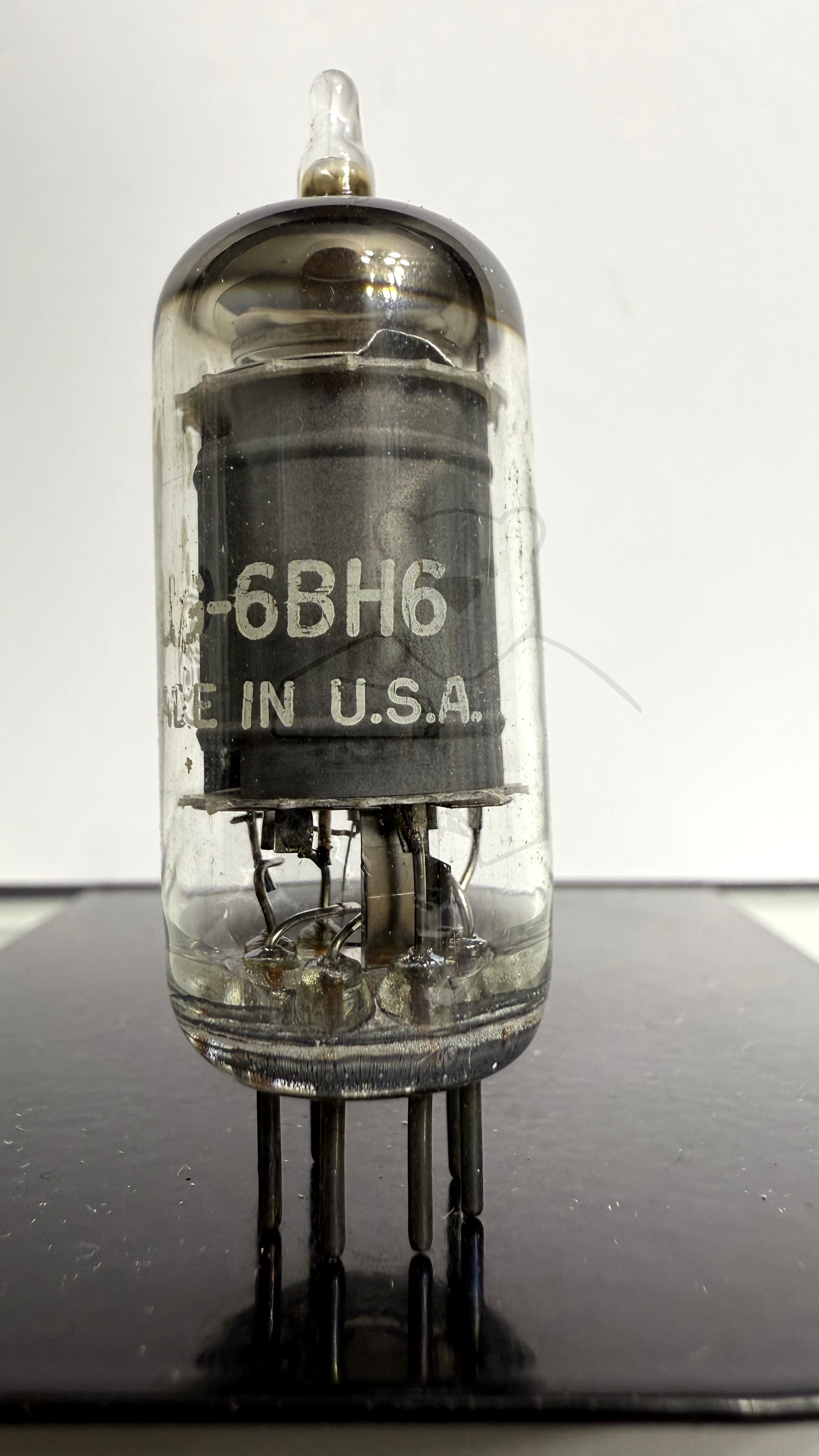

🔎 Beschreibung der Röhre: 6BH6 Inventarnummer: 04066

Name	→ 6BH6
Vergleichsname	6661 7693 → E90F
Hersteller	→ General Electric
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,15
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Informationen Röhrentyp

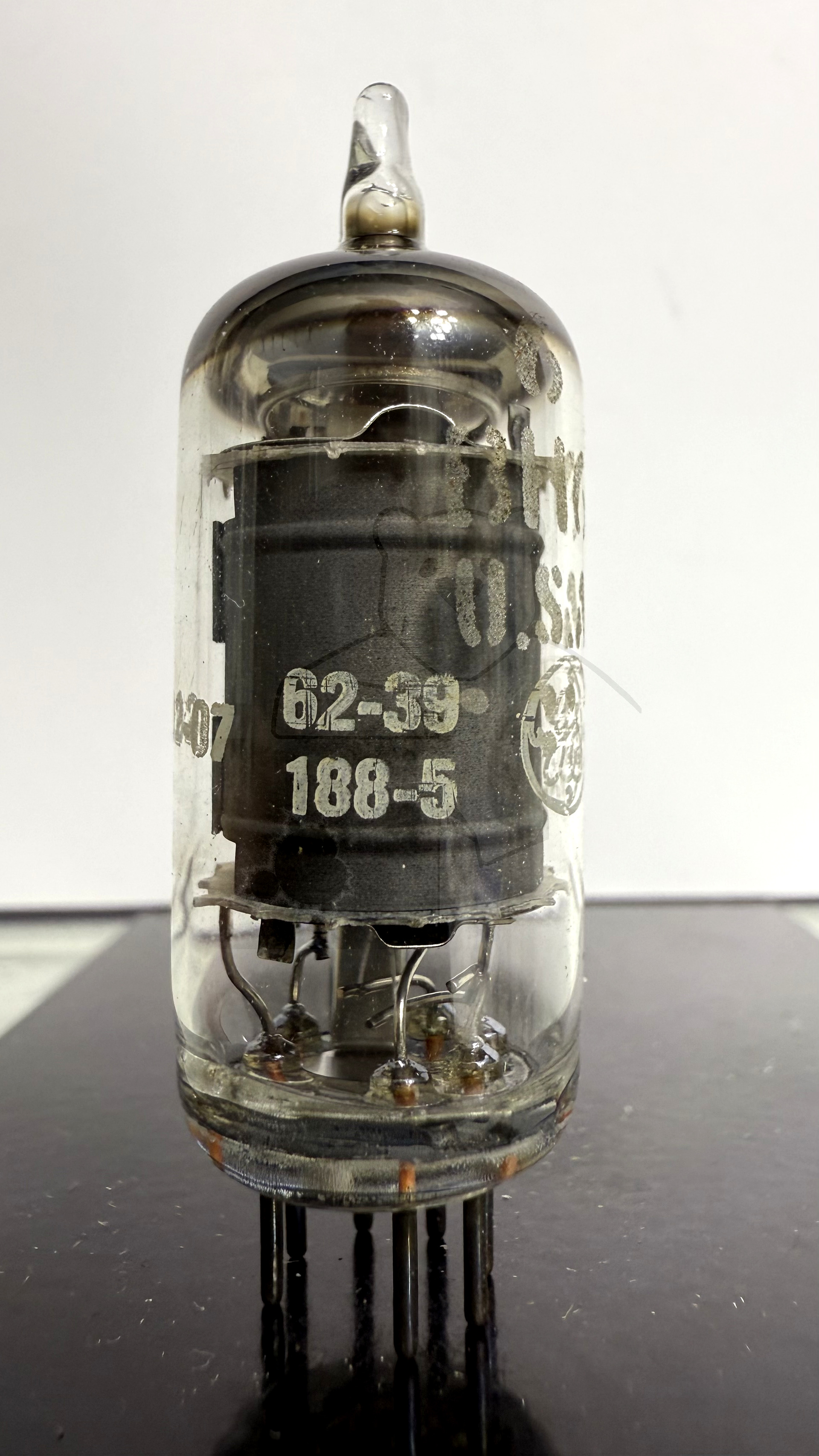

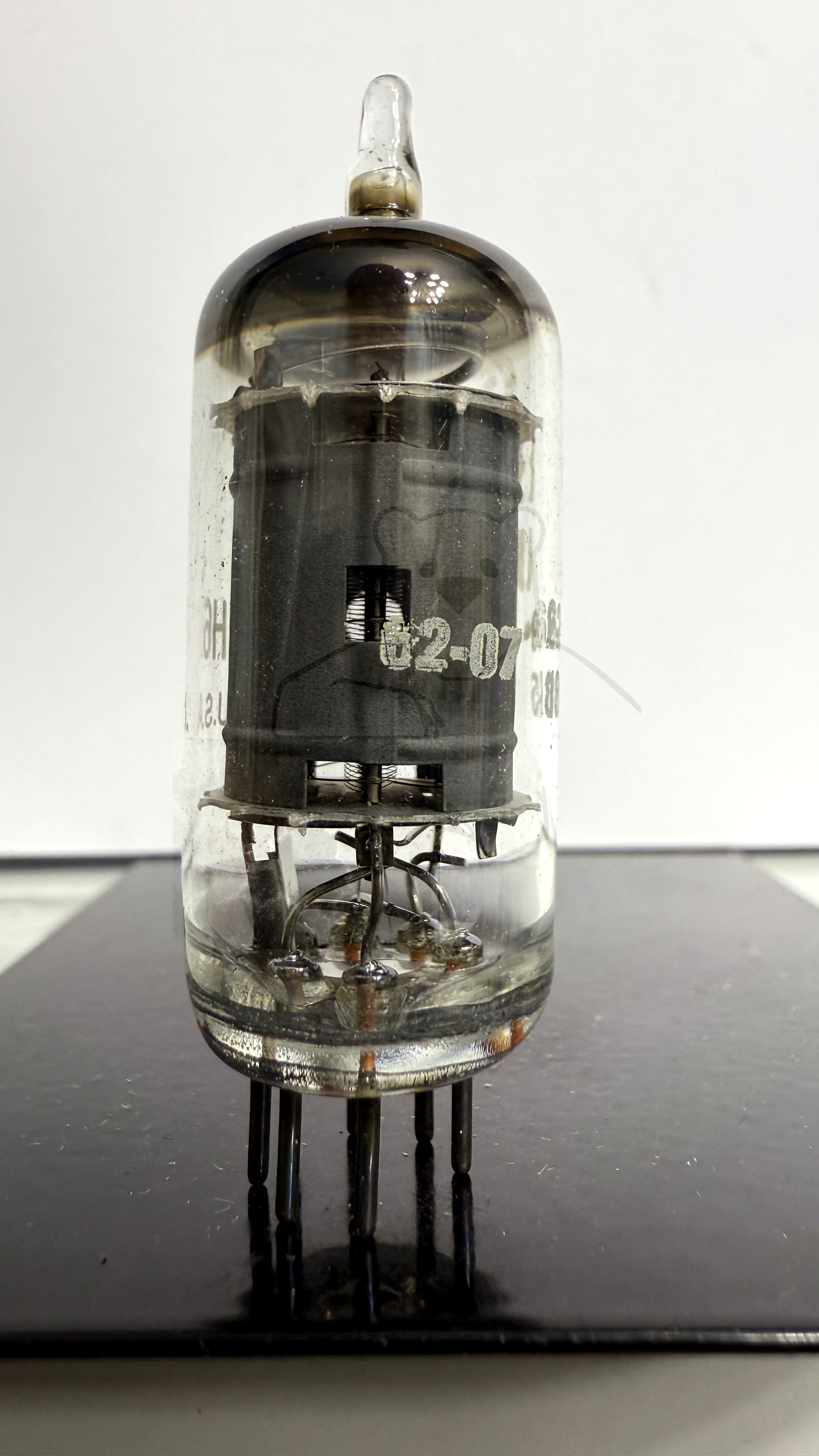

Informationen	62-39 188-5 62-07
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

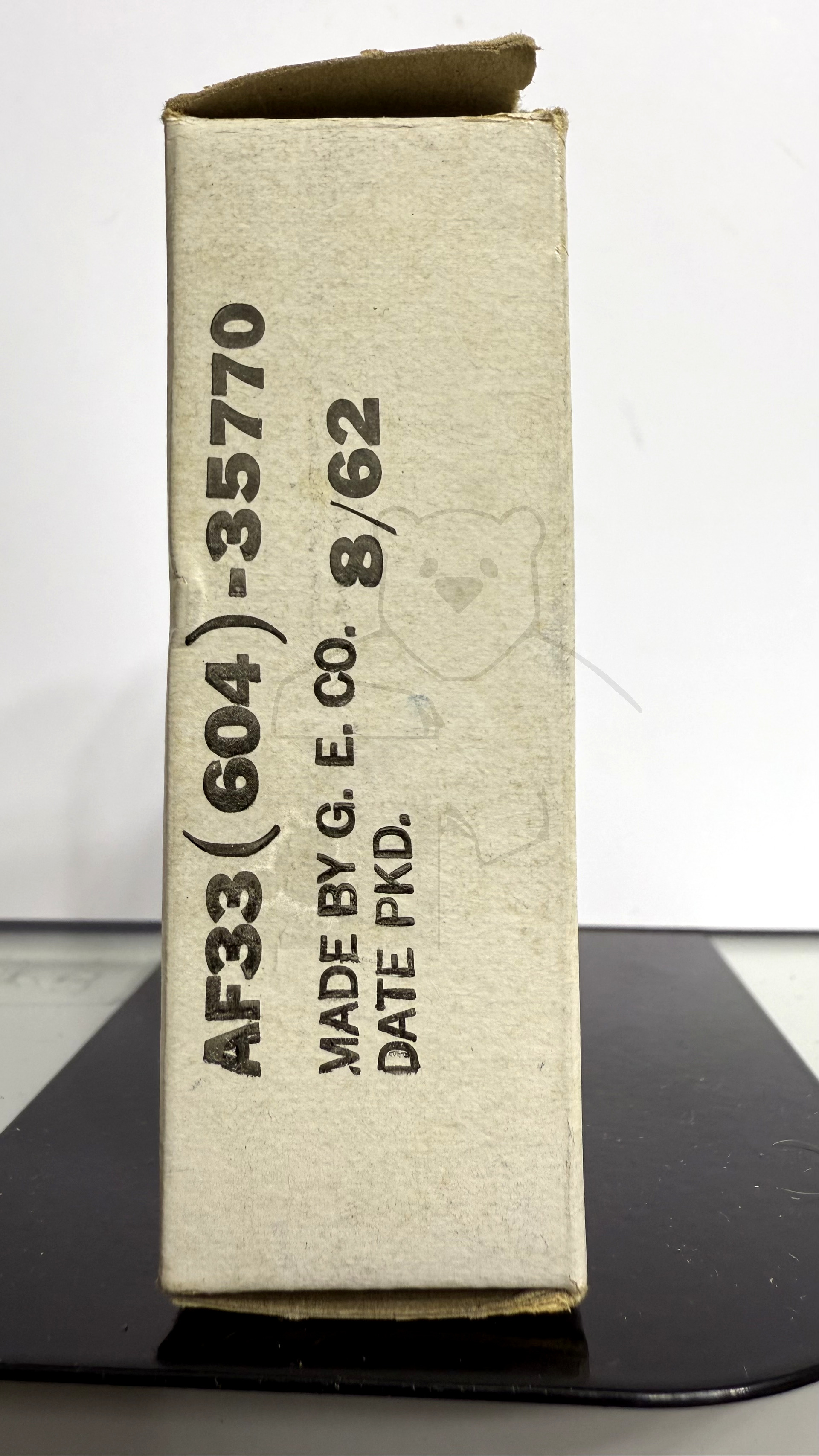

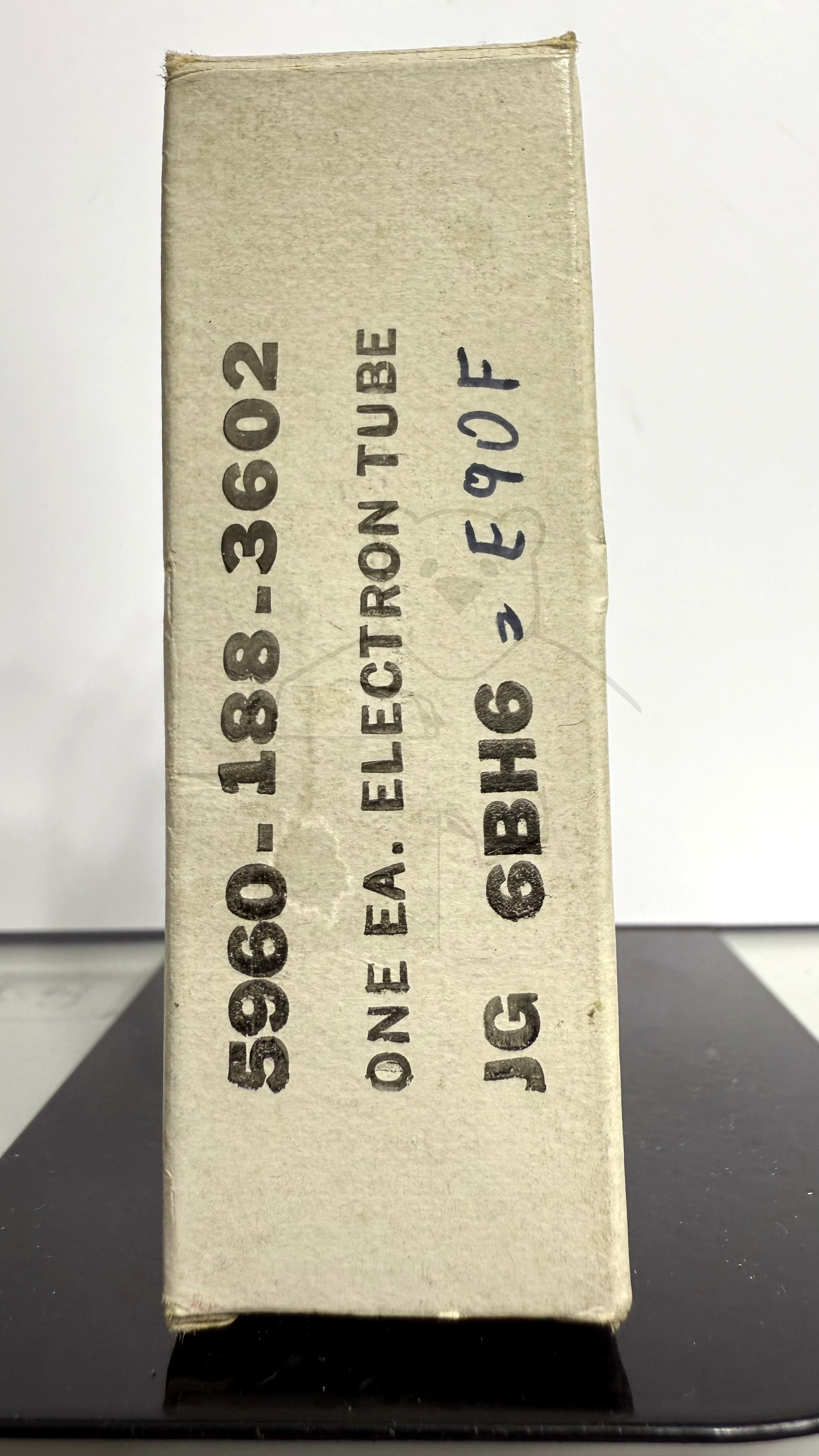

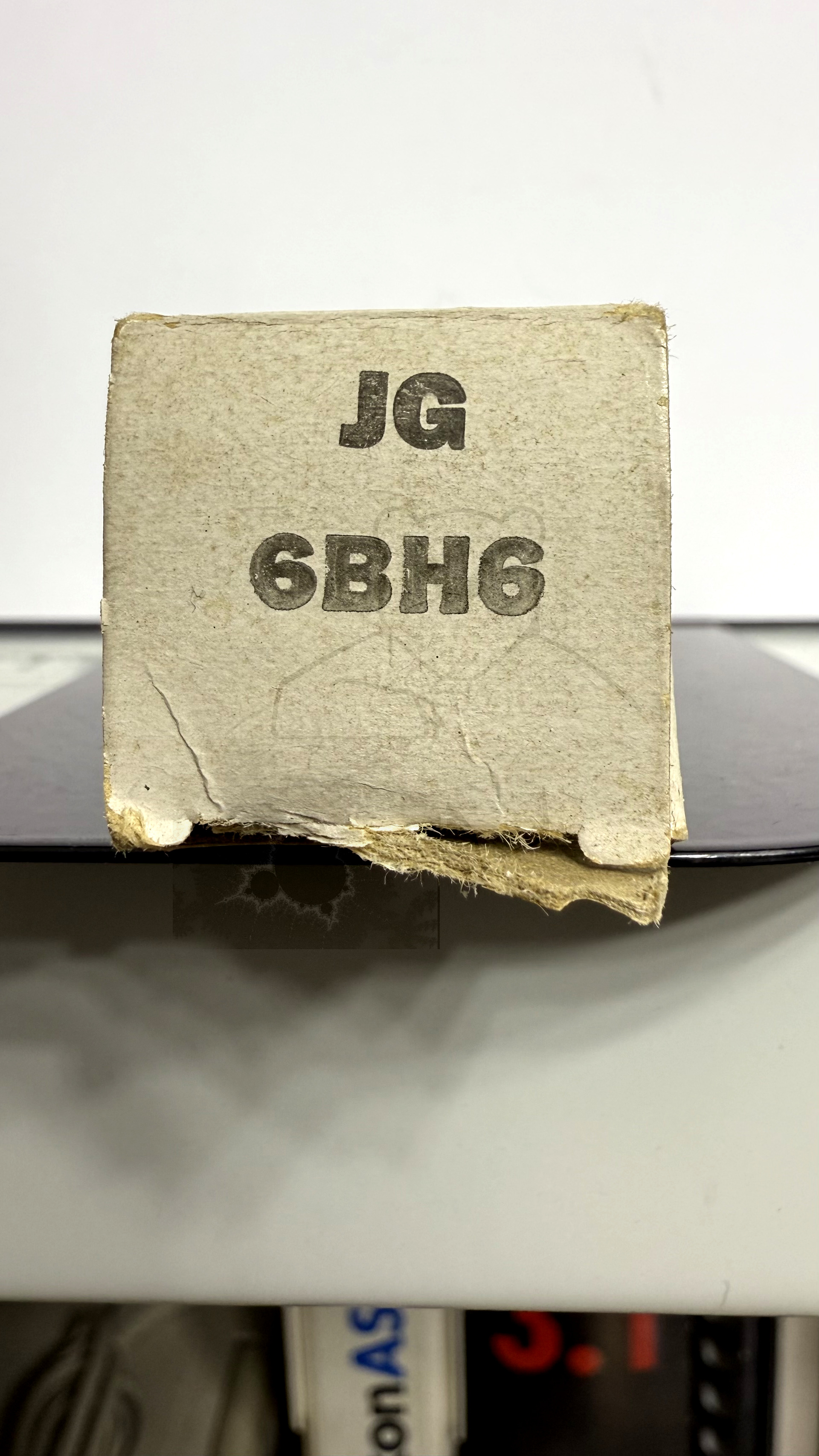

Verpackung	Originalverpackung, Keine Röhrennummer aufgedruckt
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S9

🔎 Beschreibung der Systeme für die Röhre: 6BH6

	System 1
Kathode	2
Gitter 1	1
Gitter 2	6
Gitter 3	7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Zwischenfrequenzverstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

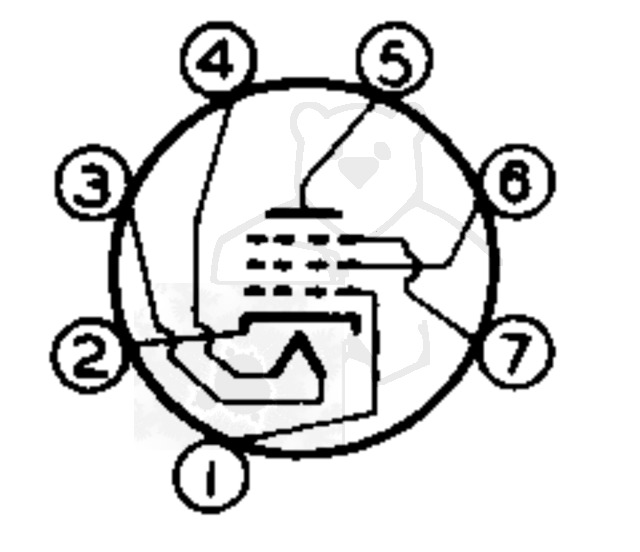

🔎 Sockelschaltung der 6BH6

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 6BH6
Datenblatt 6BH6 Brimar [www.tubedata.info].pdf (90 kB)
Datenblatt 6BH6 General Electric.pdf (565 kB)
Datenblatt 6BH6 RCA [www.tubedata.info].pdf (520 kB)
Datenblatt 6BH6 Tung-Sol [www.tubedata.info].pdf (166 kB)
Pruefkarte 6BH6 - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
