Daten und Bilder der Röhre: ECC40

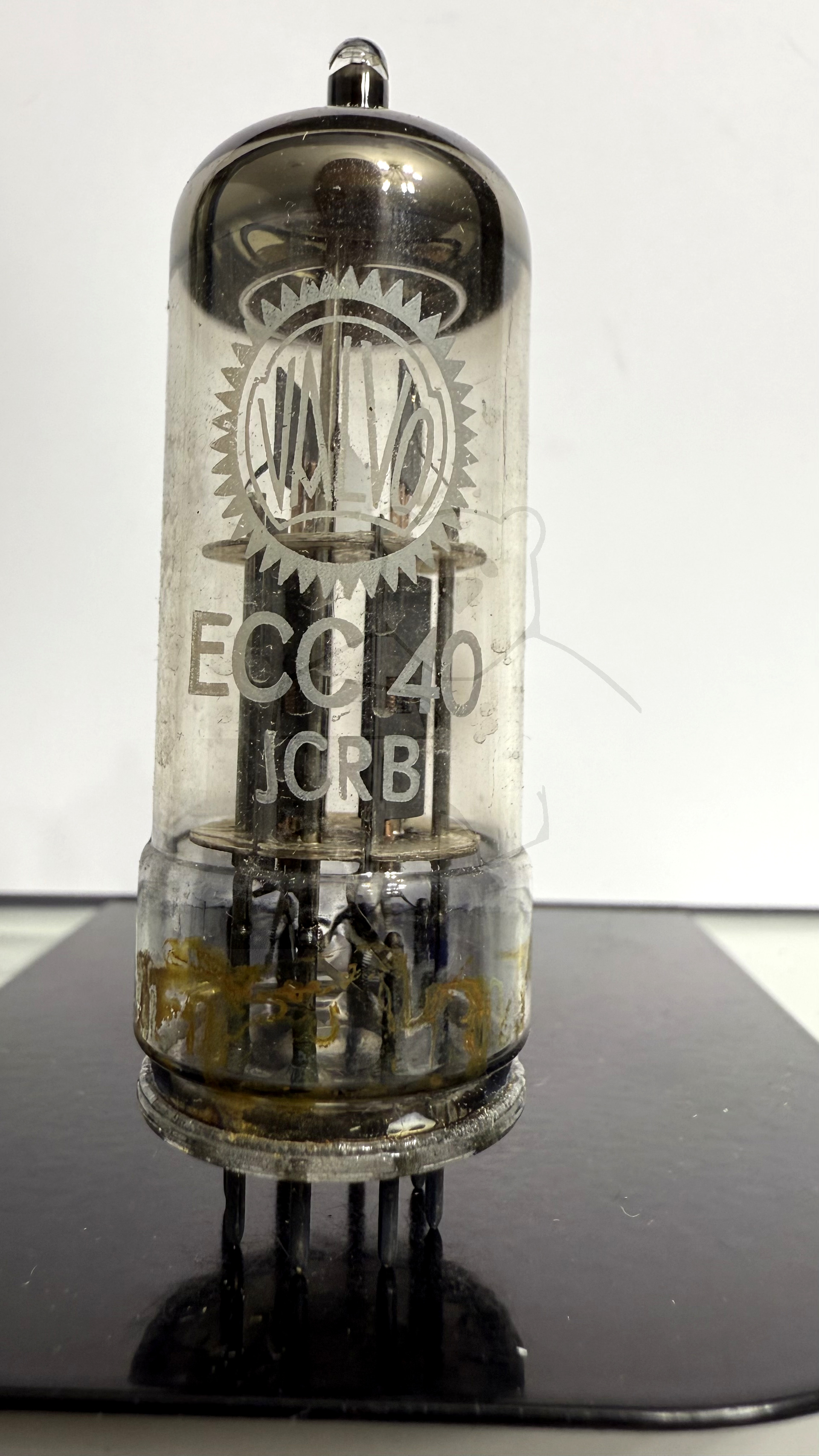

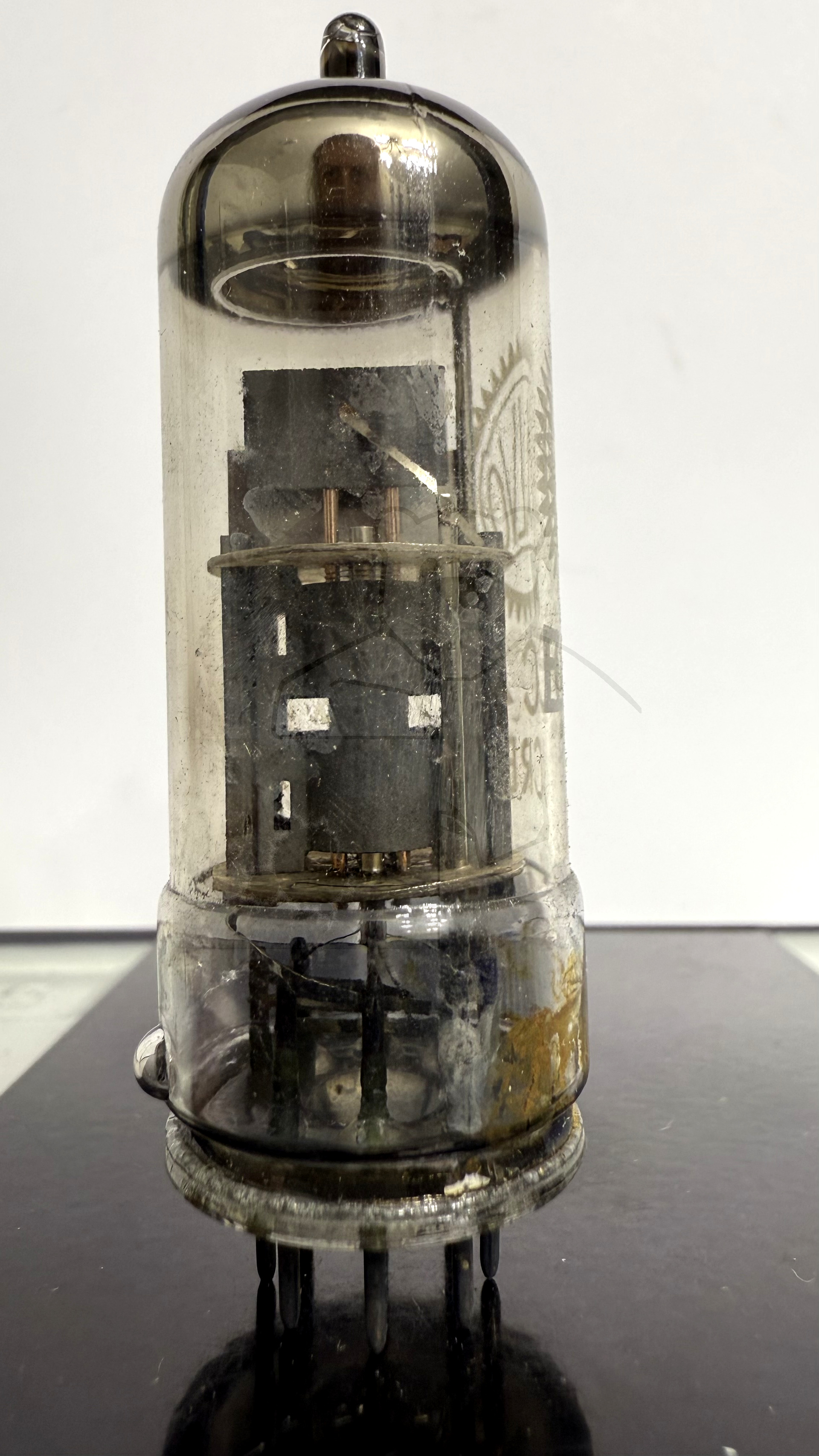

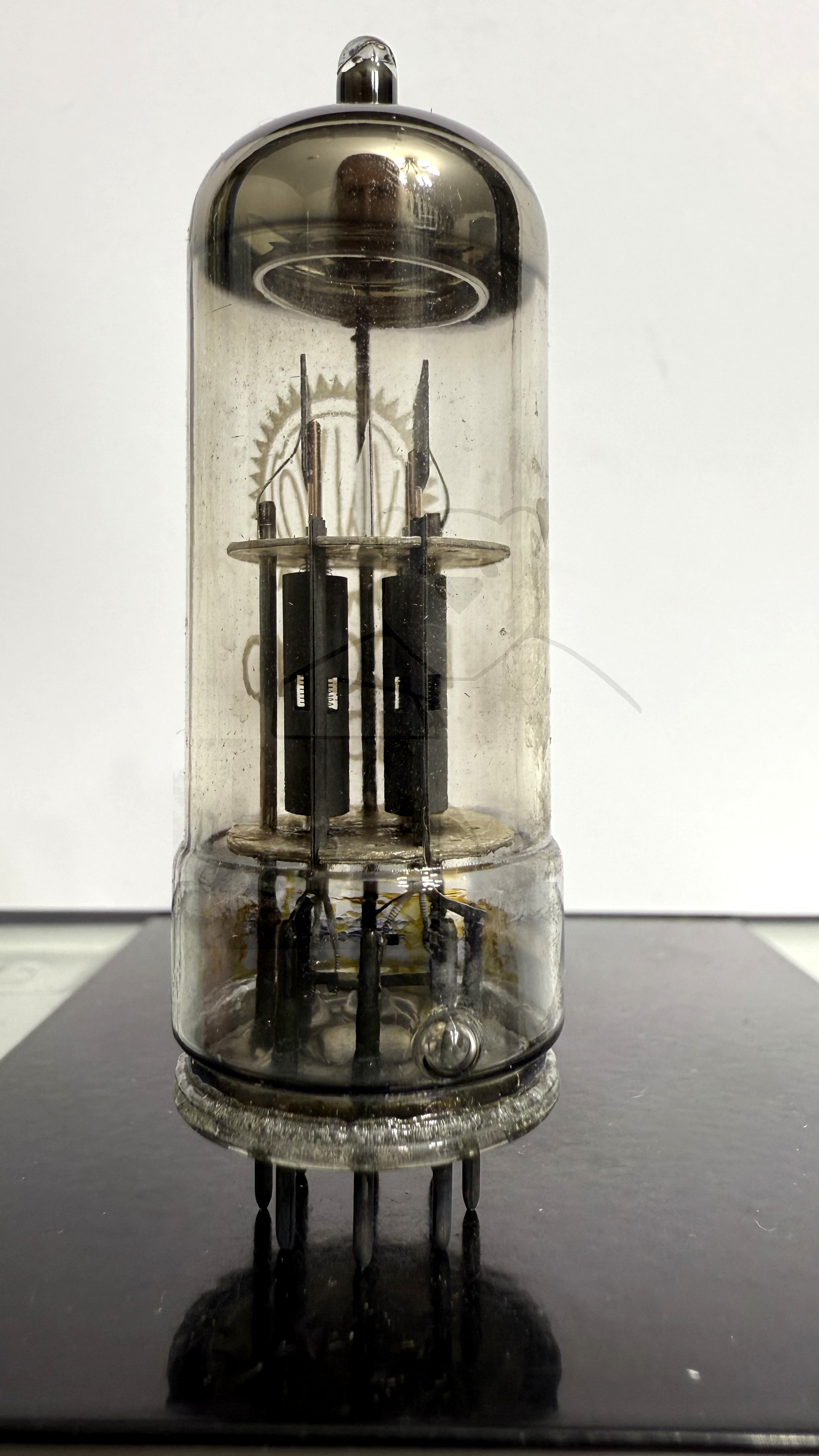

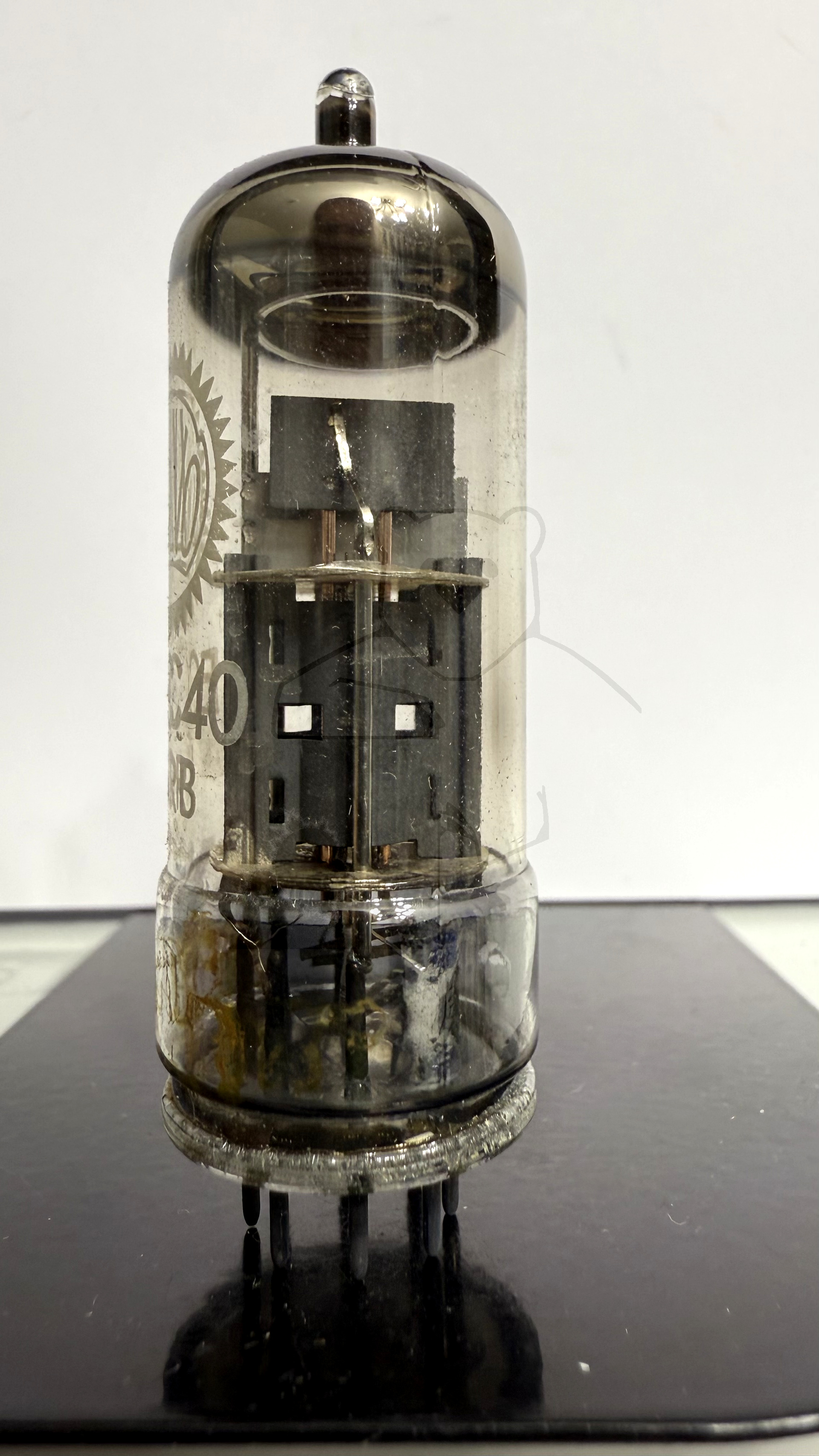

🔎 Beschreibung der Röhre: ECC40 Inventarnummer: 04047

Name	→ ECC40 📺 Mit Video
Vergleichsname	AA61
Hersteller	→ Valvo
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,6
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Rimlock, 8pol. → Liste aller Röhren mit: Rimlock, 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer	JCRB
Ätz- Produktionscode	LC5 ±7K
Serien Nummer
Verpackung	Originalverpackung, Falsche Röhrennummer
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S9

🔎 Beschreibung der Systeme für die Röhre: ECC40

	System 1	System 2
Kathode	4	7
Gitter 1	3	6
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2	5
Anode 2
Leuchtschirm
Heizung	1, 8	1, 8
Abschirmung
Funktion	→ Niederfrequenzverstaerker, Triode	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der ECC40

Bildquelle: Mazda Belvu Datenblatt

🔎 YouTube Video zu ECC40

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/HztE5l3g8e4 (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: ECC40
Anwendung ECC40 Version 1.pdf (134 kB)
Anwendung ECC40 Version 2 [www.tubedata.info].pdf (906 kB)
Datenblatt ECC40 La Radiotechnique [www.tubedata.info].pdf (63 kB)
Datenblatt ECC40 Mazda Belvu [www.tubedata.info].pdf (235 kB)
Datenblatt ECC40 Philips [www.tubedata.info].pdf (174 kB)
Pruefkarte ECC40 - Neuberger RPM370 Roehrenmessgeraet.pdf (214 kB)
Pruefkarte ECC40 AA61 - Karte 1 - Funke W19 Roehrenpruefer.pdf (152 kB)
Pruefkarte ECC40 AA61 - Karte 2 - Funke W19 Roehrenpruefer.pdf (155 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
