Daten und Bilder der Röhre: ЛН-5

🔎 Beschreibung der Röhre: ЛН-5 Inventarnummer: 04027

Name	→ ЛН-5
Vergleichsname	LN-5
Hersteller	→ UdSSR (Naltschik Werk fuer elektrische Vakuumgeraete)
Heizspannung (Volt)
Heizstrom (Ampère)
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel
Informationen Röhrentyp	Der Hersteller dieser Röhre ist »Naltschikskij elektrovakuumnij zawod , Naltschik« (Нальчикский электровакуумный завод, г.Нальчик / Naltschik Werk für elektrische Vakuumgeräte, die Stadt Naltschik). Dieses Gerät wurde in der Geräten von militärischen Radarstationen der Luftverteidigungskomplexe verwendet. Danke an Arkadij für diese Informationen.
Informationen	ОТК5 Produziert: 7/1986
Kenn Nummer
Ätz- Produktionscode

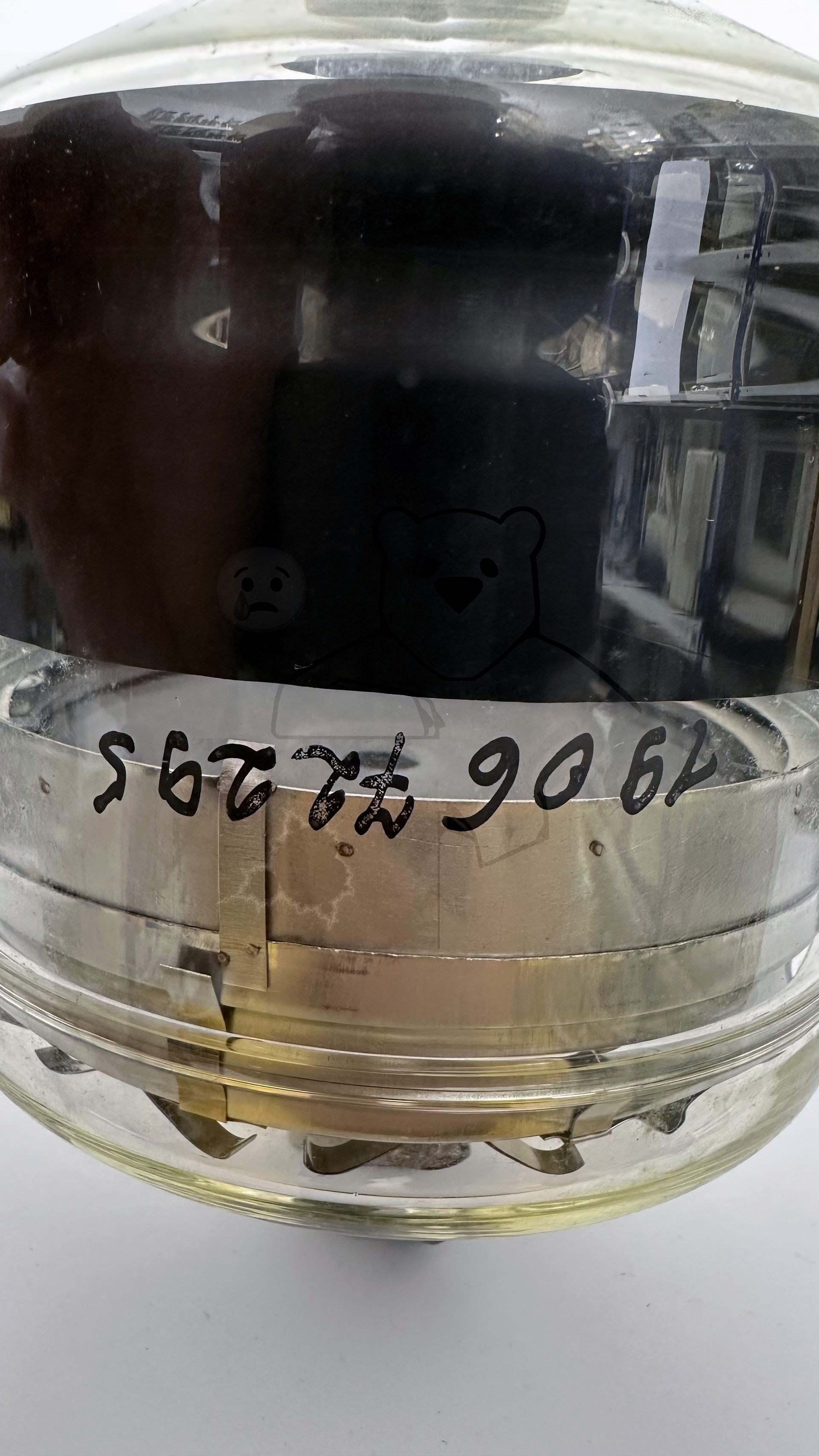

Serien Nummer	190672295
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L20

🔎 Beschreibung der Systeme für die Röhre: ЛН-5

	System 1
Kathode
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Bildspeicherroehre, Elektromagnetische Ablenkung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der ЛН-5

Bildquelle: UdSSR Datenblatt

🔎 Datenblätter zur Röhre: ЛН-5
Datenblatt ЛН-5 LN-5 UdSSR.pdf (204 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
