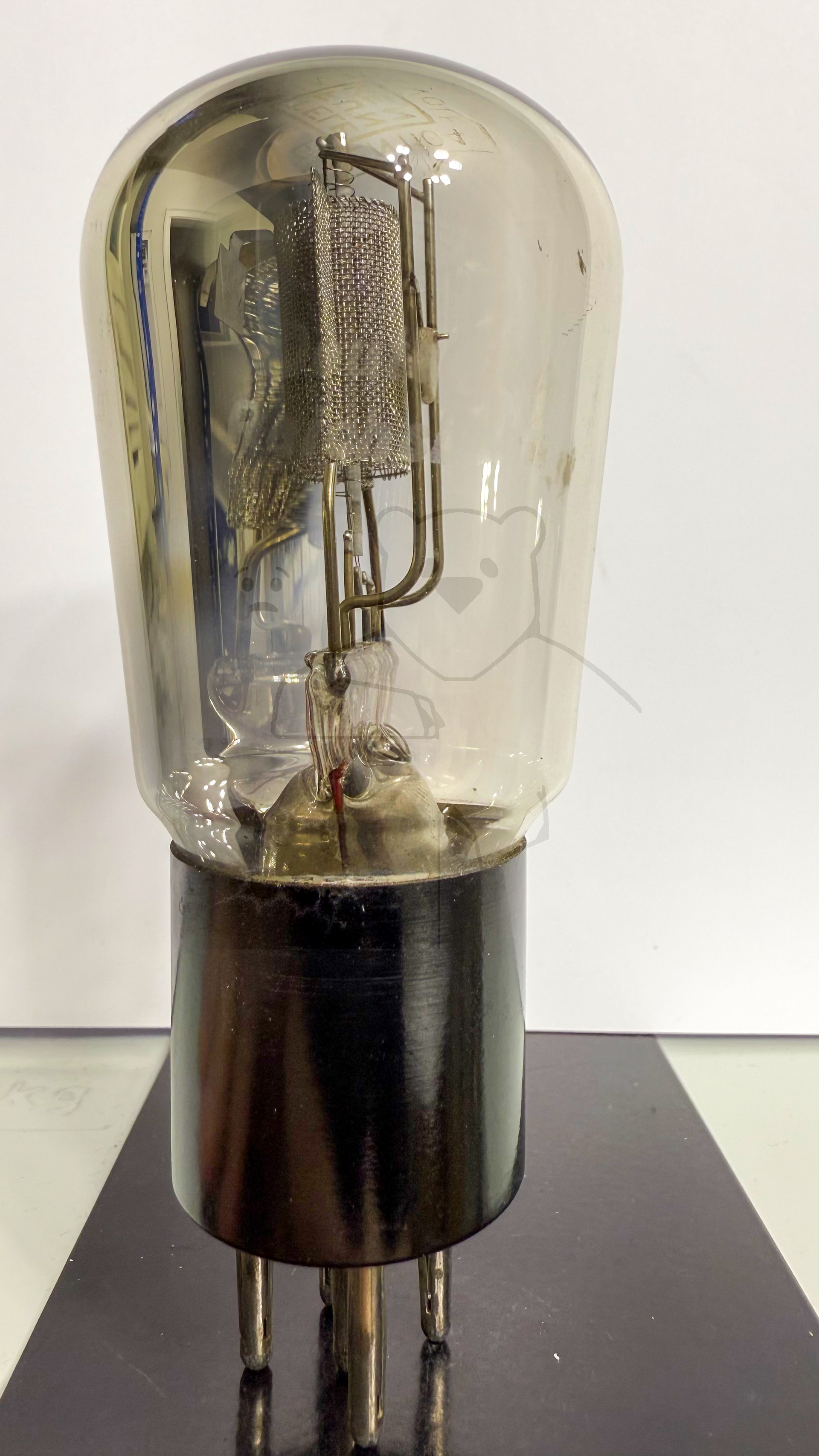

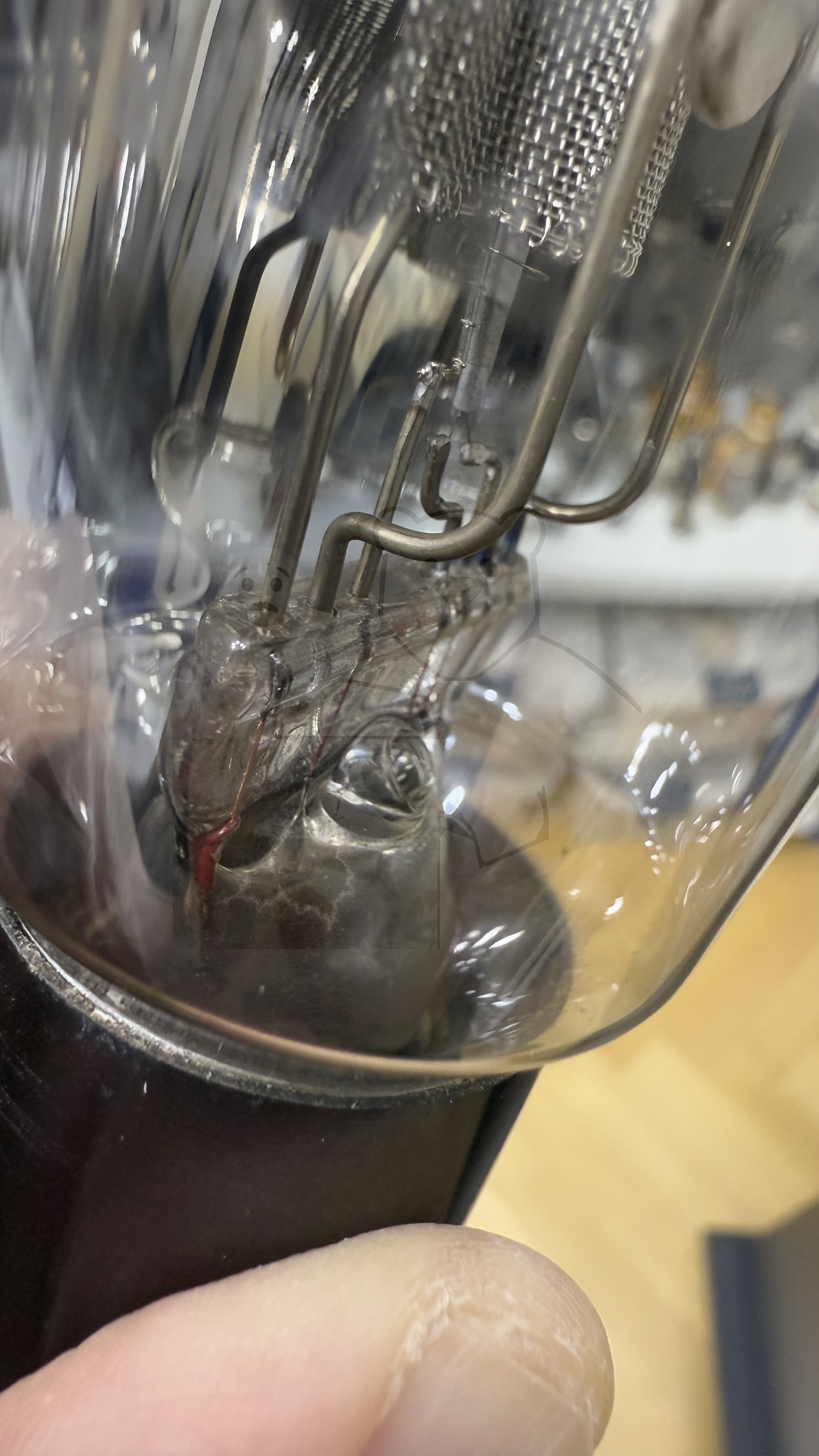

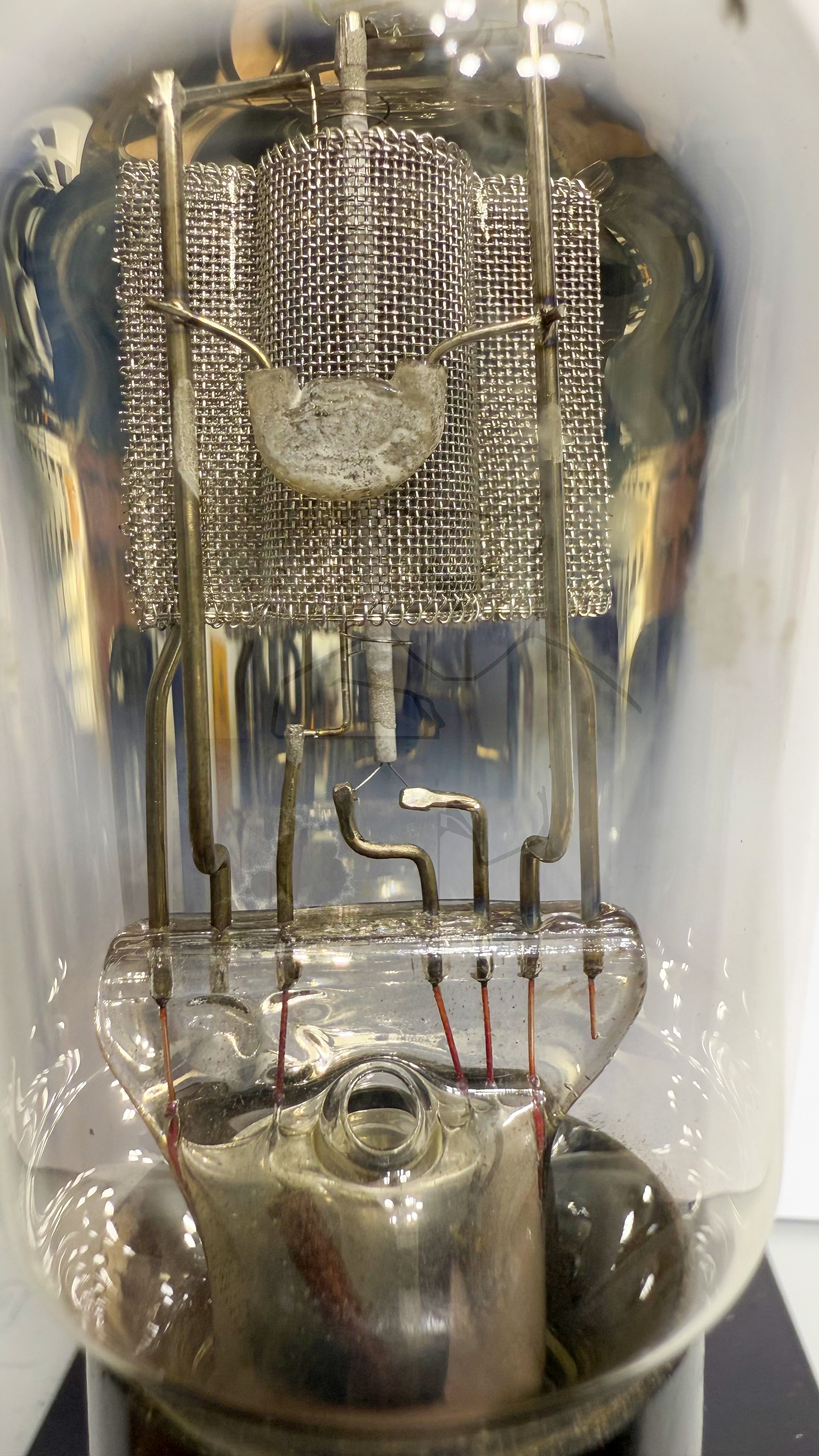

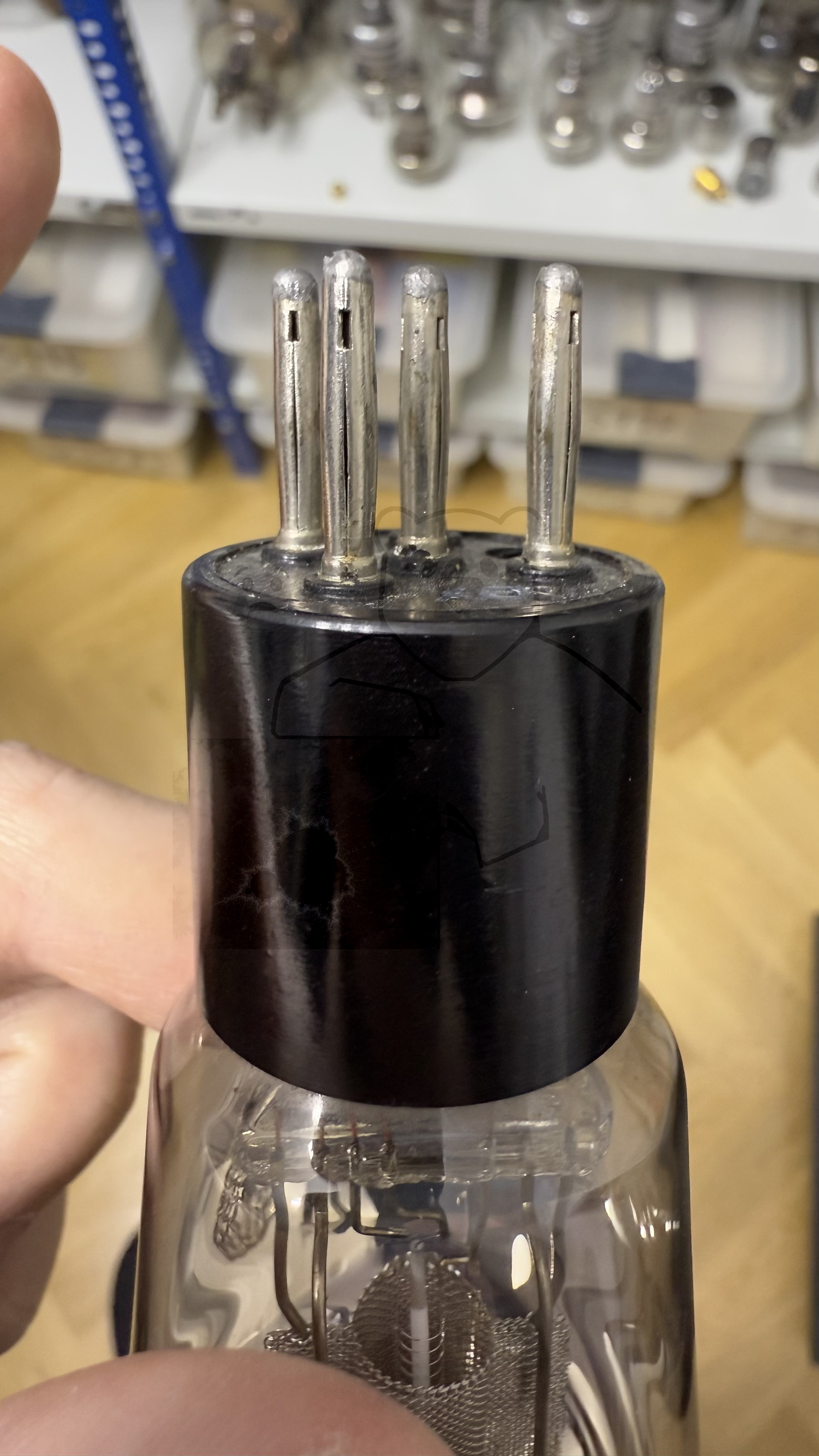

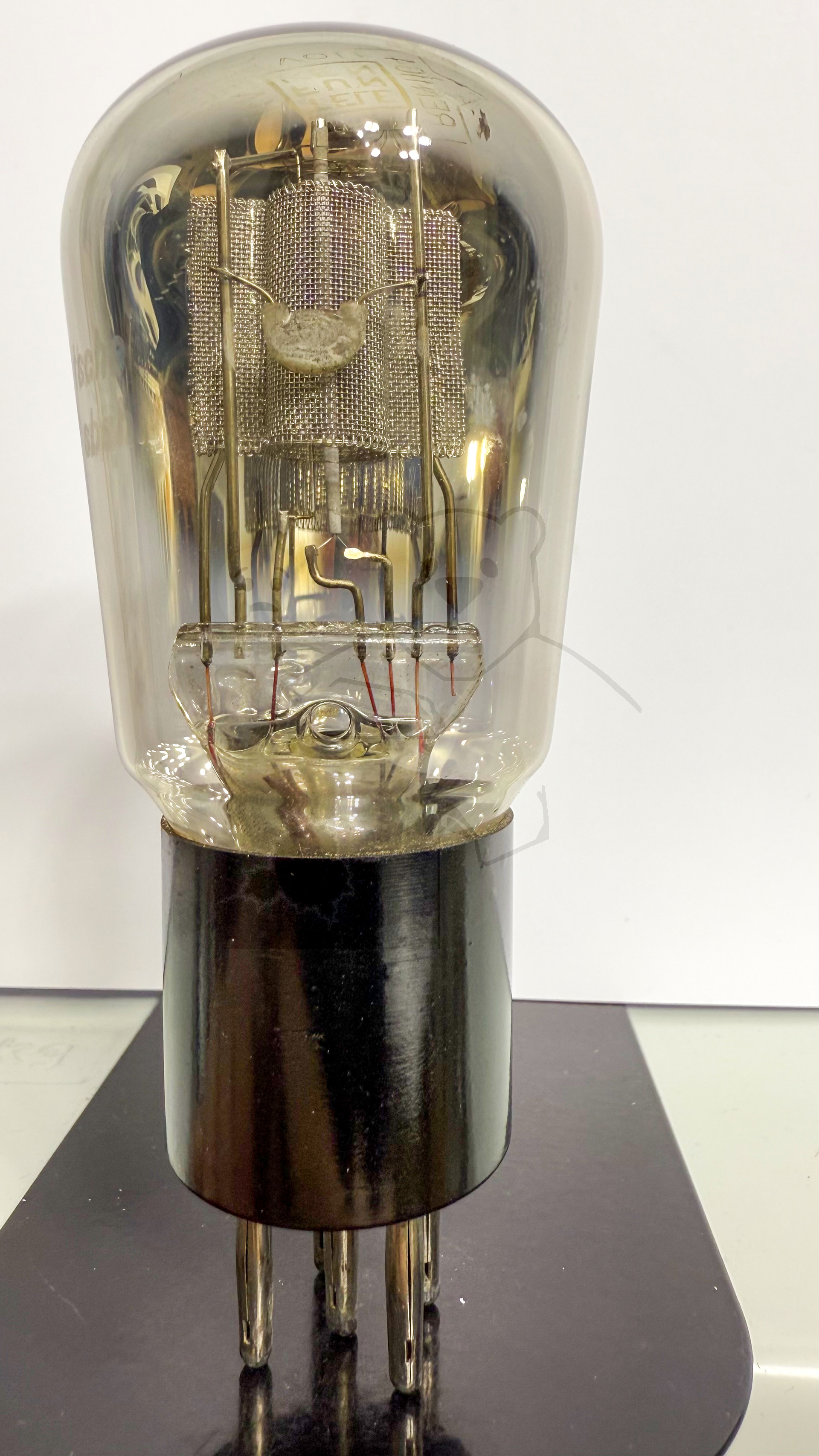

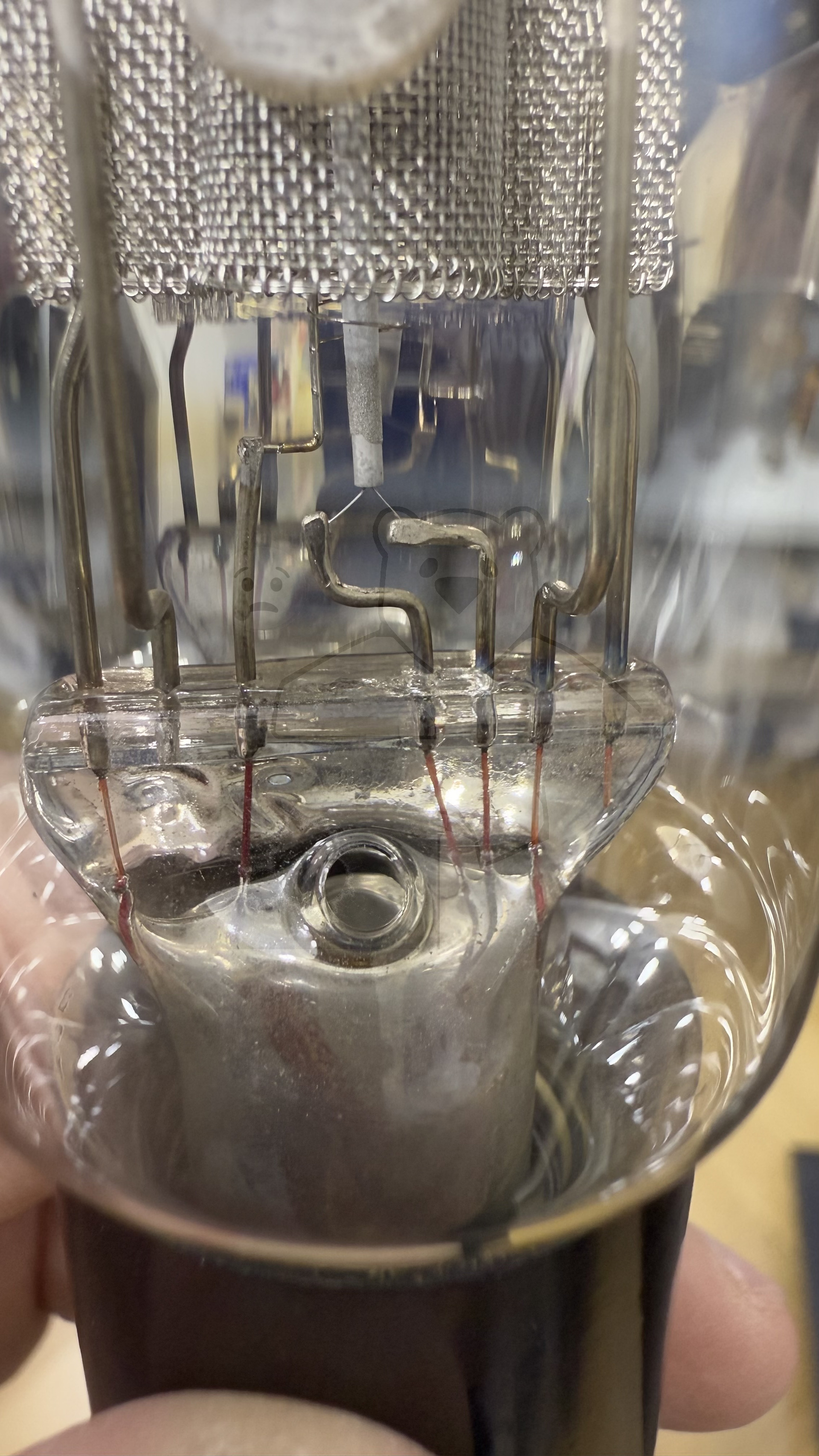

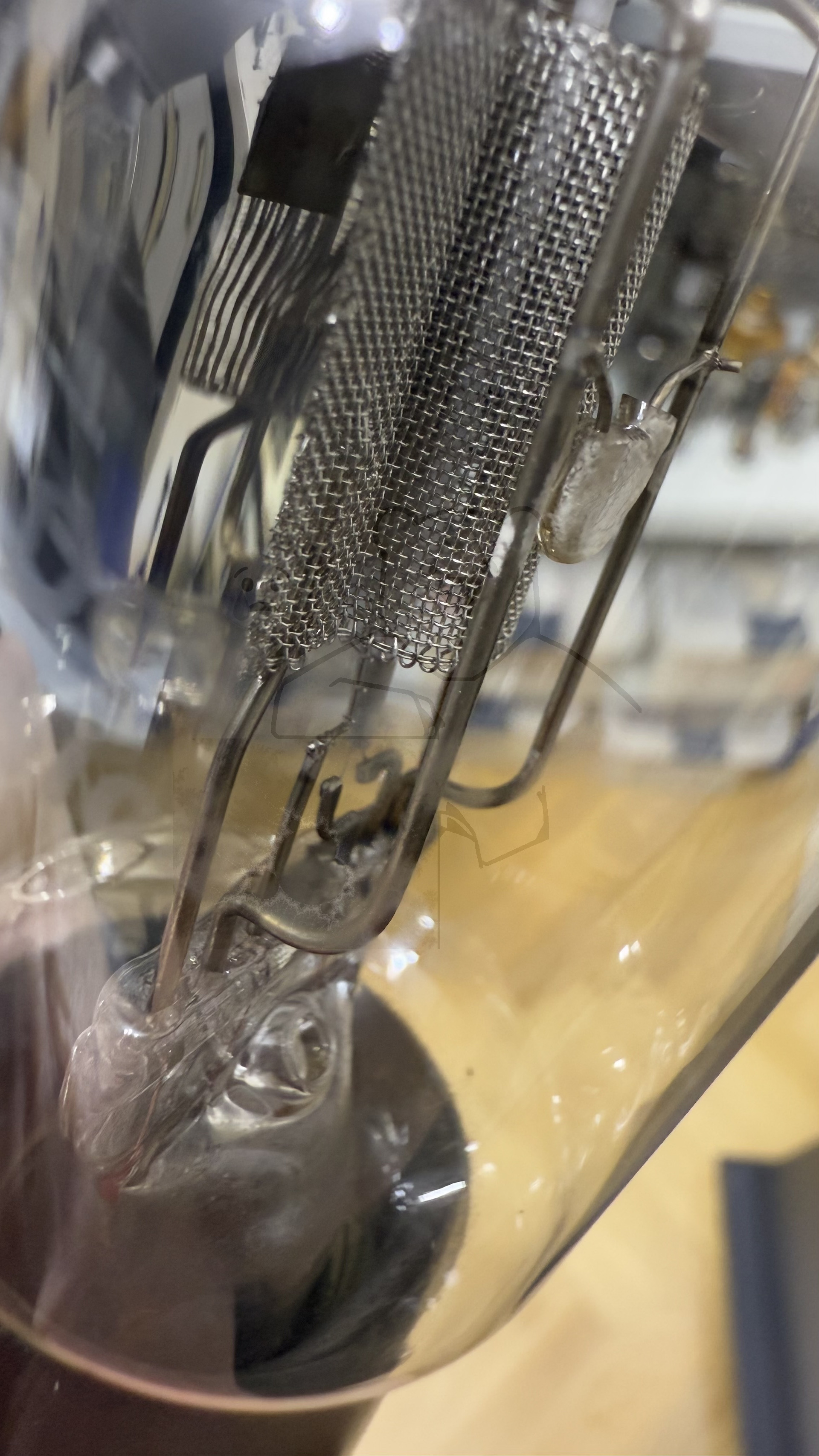

Daten und Bilder der Röhre: REN1104

🔎 Beschreibung der Röhre: REN1104 Inventarnummer: 03893

Name	→ REN1104
Vergleichsname	AP495 E409 E409N L4100
Hersteller	→ Telefunken
Heizspannung (Volt)	4
Heizstrom (Ampère)	1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.
Informationen Röhrentyp
Informationen
Kenn Nummer

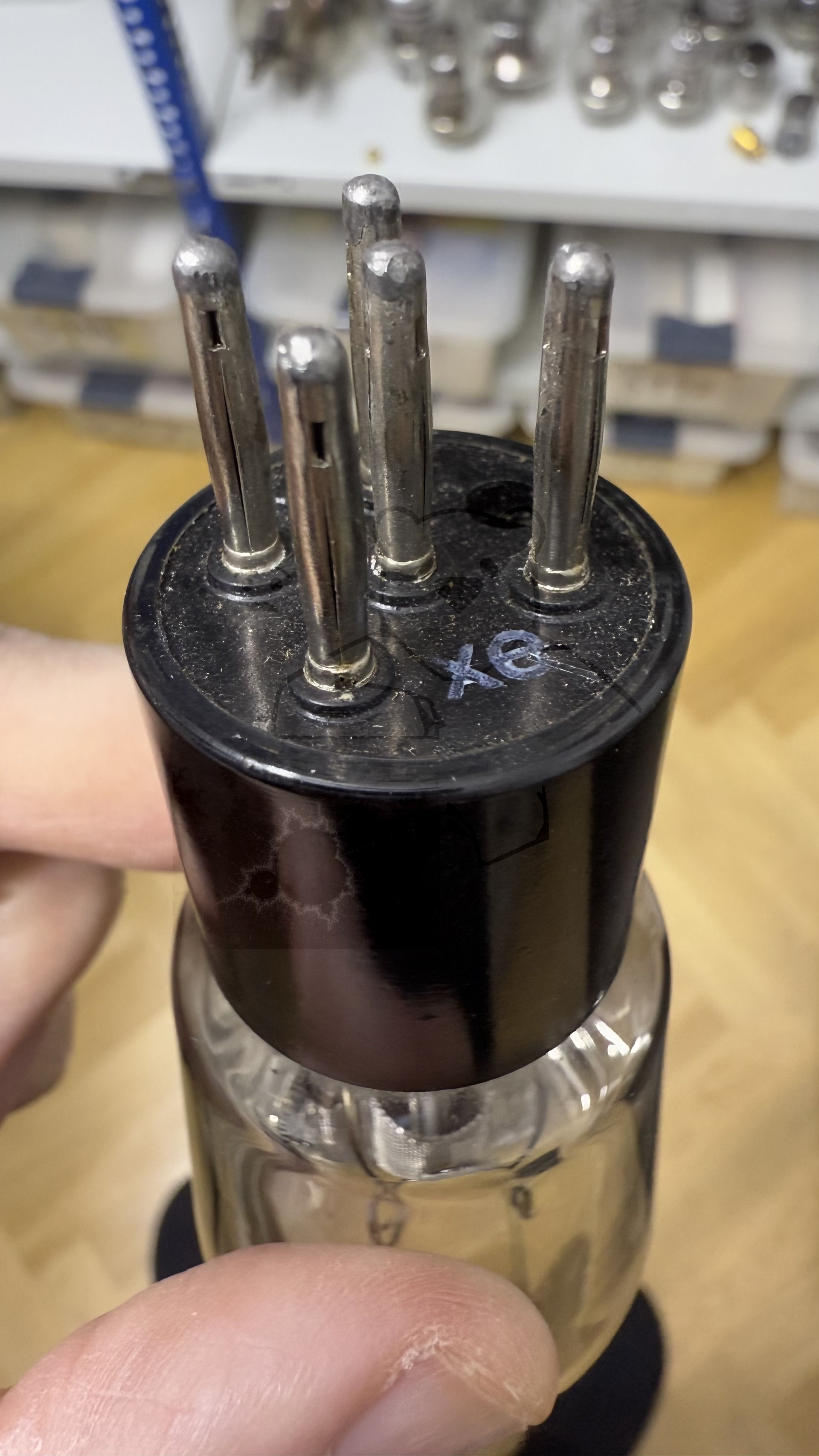

Ätz- Produktionscode	xe
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S37b

🔎 Beschreibung der Systeme für die Röhre: REN1104

	System 1
Kathode	5
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Triode, Allgemein

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der REN1104

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: REN1104
Datenblatt REN1104 Telefunken [www.tubedata.info].pdf (82 kB)
Pruefkarte REN804 REN1104 A4100 AG4100 E415 - Funke W19 Roehrenpruefer.pdf (146 kB)
