đ Beschreibung der Röhre: EY86 Inventarnummer: 03861
| Name | â EY86 đș Mit Video |
| Vergleichsname | 6S2 |
| Hersteller | â Siemens |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,09 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 218 |
| Ătz- Produktionscode | tD2 â 1E |
| Serien Nummer | 02003 |
| Verpackung | Originalverpackung, Passend zur Röhrennummer |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S5 |
đ Beschreibung der Systeme fĂŒr die Röhre: EY86
| System 1 | |
| Kathode | 1, 4, 6, 9 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | Kappe |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | â Gleichrichter, Einweg, Impulsgleichrichter |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EY86
Bildquelle: Telefunken Datenblatt
đ YouTube Video zu EY86
Hinweis: An dieser Stelle war ursprĂŒnglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie mĂŒssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
âïž https://youtu.be/un4VX_Tig3c (Durch Anklicken verlassen Sie diese Webseite!)
đ DatenblĂ€tter zur Röhre: EY86
Datenblatt EY86 La Radiotechnique [www.tubedata.info].pdf (90 kB)
Datenblatt EY86 Telefunken Handbuch der Rundfunk Röhren Band 2.pdf (688 kB)
Pruefkarte EY86 - Funke W19 Roehrenpruefer.pdf (136 kB)
Pruefkarte EY86 EY87 - Neuberger RPM370 Roehrenmessgeraet.pdf (211 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EY86
Röhre EY86 #3861 Bild 1
Röhre EY86 #3861 Verpackung Bild 1

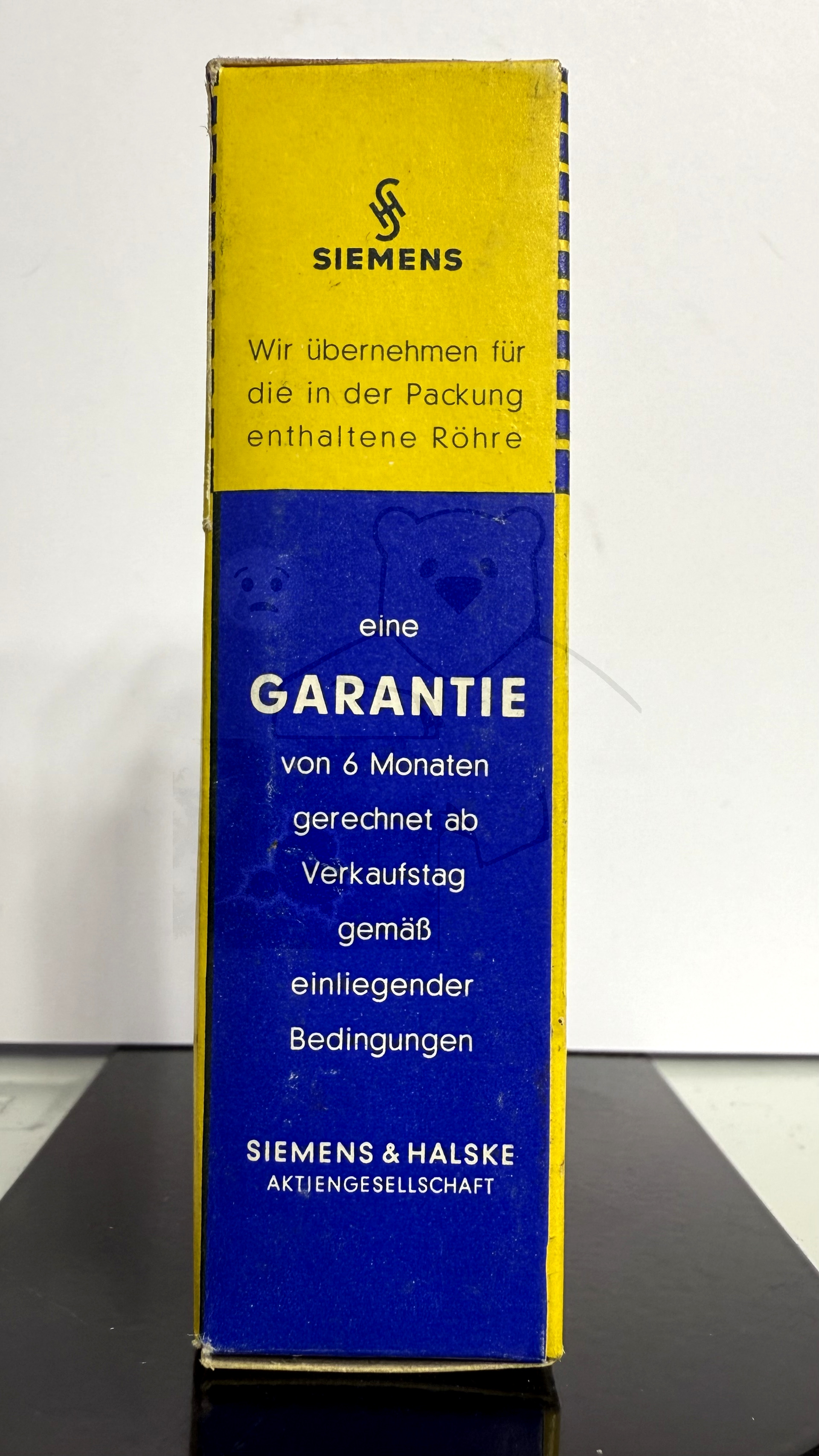

Röhre EY86 #3861 Verpackung Bild 2
Röhre EY86 #3861 Verpackung Bild 3

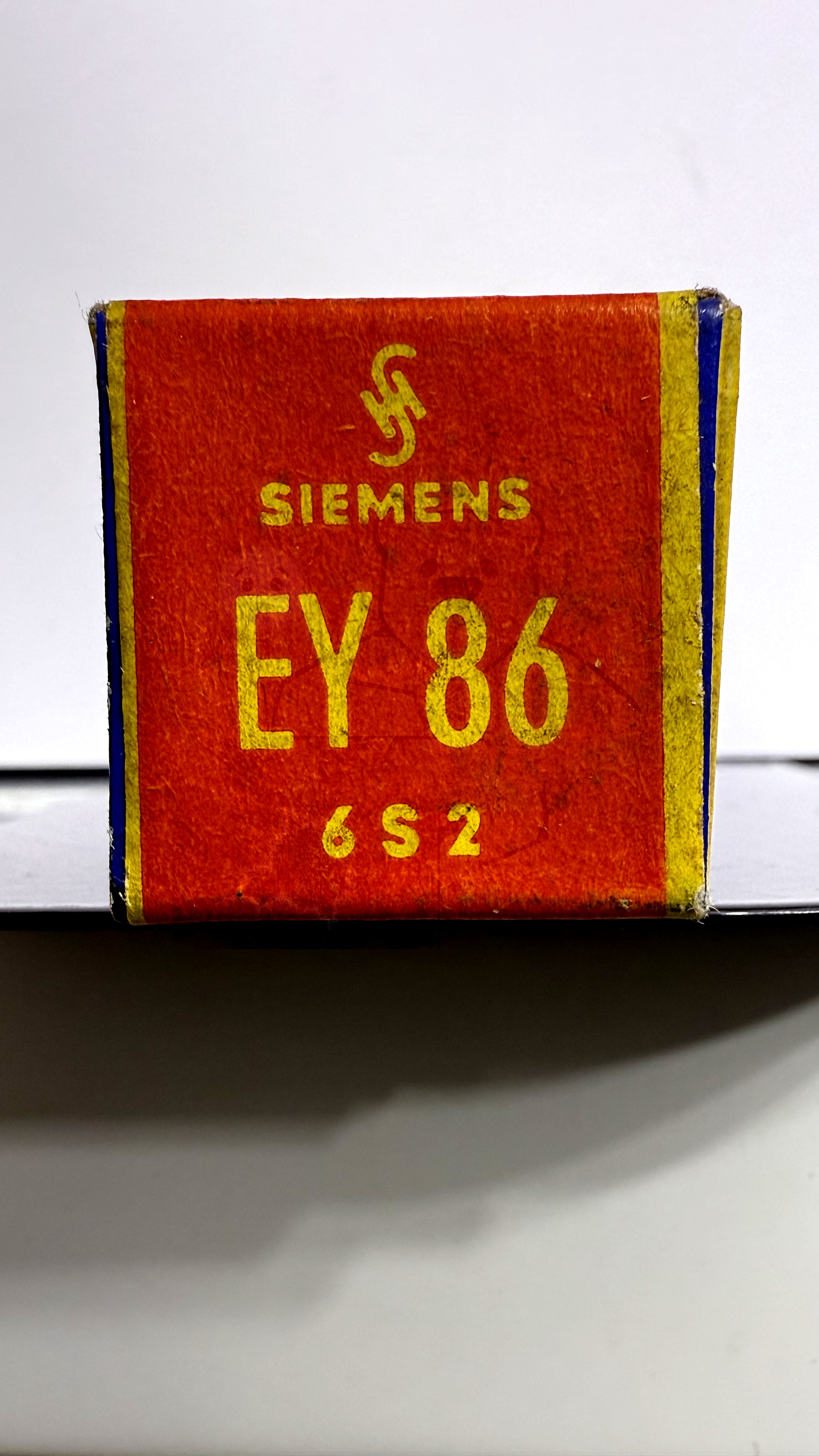

Röhre EY86 #3861 Verpackung Bild 4

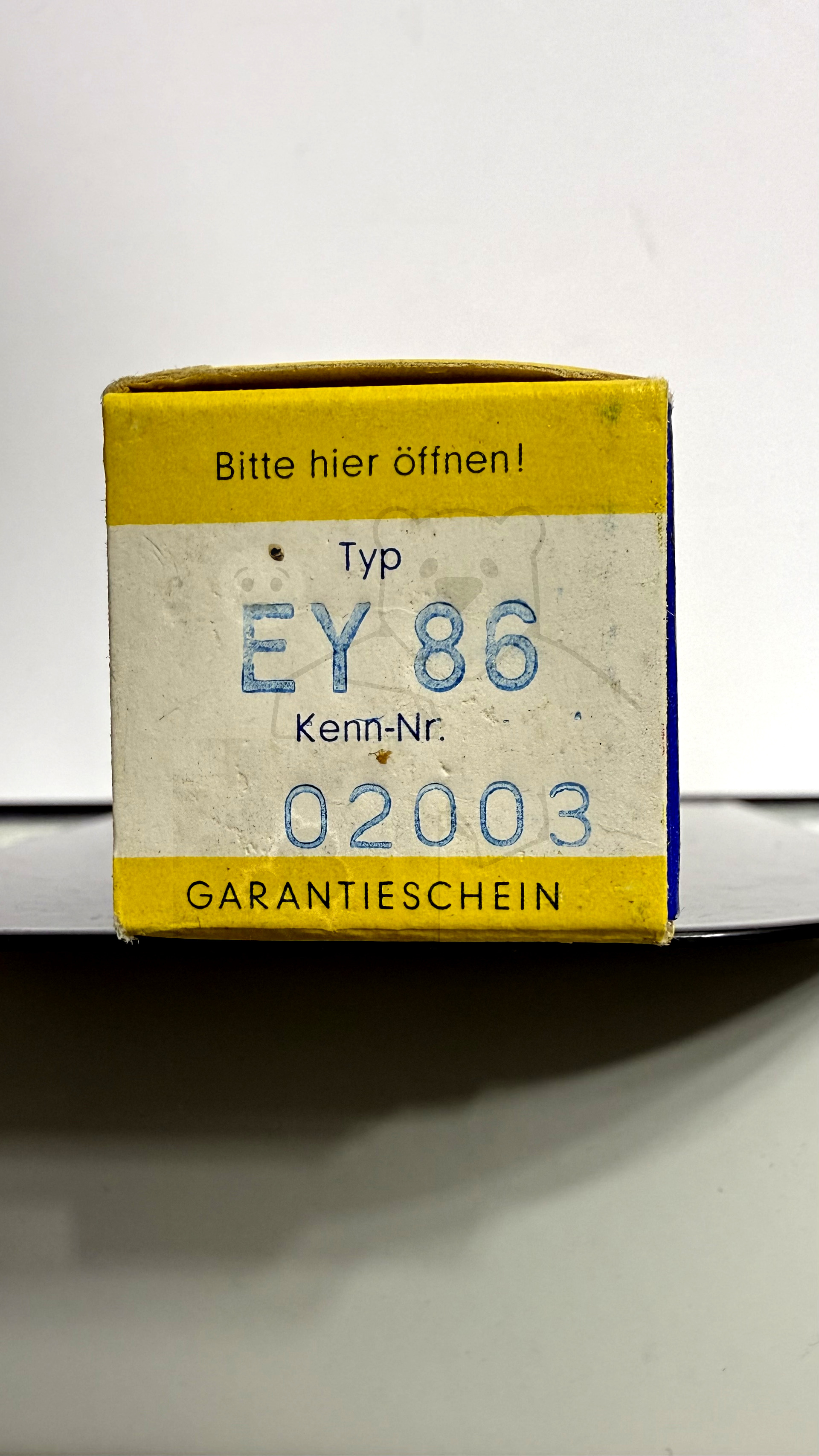

Röhre EY86 #3861 Verpackung Bild 5
